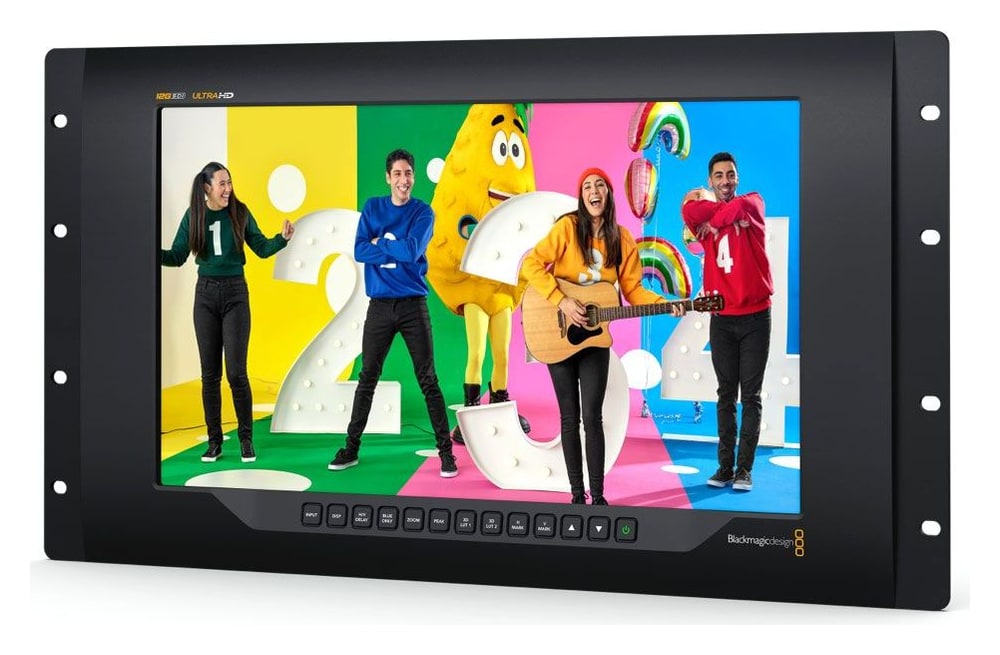

Blackmagic Design SmartView 4K G3

Blackmagic Design SmartView 4K G3 je Ultra HD broadcast monitor se vstupy 12G-SDI i SMPTE-2110 IP. Rackový monitor se připojí přímo k IP vysílacím systémům i profesionální technice 12G-SDI až do 2160p60, proto je vhodný pro broadcast a živou produkci. Nabízí 3D LUT, zvýraznění ostrosti (focus peaking), H/V zpoždění, zobrazení jen modrého kanálu, vodicí rámečky a zobrazení bezpečné oblasti.

Ultra HD monitoring pro SDI i IP

SmartView 4K G3 propojí zařízení 12G-SDI a pracoviště SMPTE-2110 IP až do 2160p60. Do 19″ racku přidává plné Ultra HD zobrazení, 3D LUT i praktické nástroje pro přesné ostření a kompozici.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTAC + 12 V DC

SDI monitoring všude, kde ho potřebujete

Monitory SmartView se montují do racku, do přenosových vozů i kufrů, automaticky přepínají formát vstupu a všechny se dají nastavit z jednoho počítače přes Ethernet.

Plné rozlišení Ultra HD

Panel 3840 × 2160 zobrazí každý pixel obrazu Ultra HD až do 2160p60, bez přeskenování až k okrajům.

3D LUT pro náhled

Načtené 3D LUT převedou log nebo HDR signál na správné zobrazení nebo dodají kreativní vzhled.

Nástroje pro ostření a kompozici

Zvýraznění ostrosti, zvětšení, vodicí rámečky, H/V zpoždění a zobrazení jen modrého kanálu na tlačítkách.

AC i 12 V DC

Vestavěný síťový zdroj 100–240 V AC a vstup 12 V DC pro baterii nebo záložní napájení.

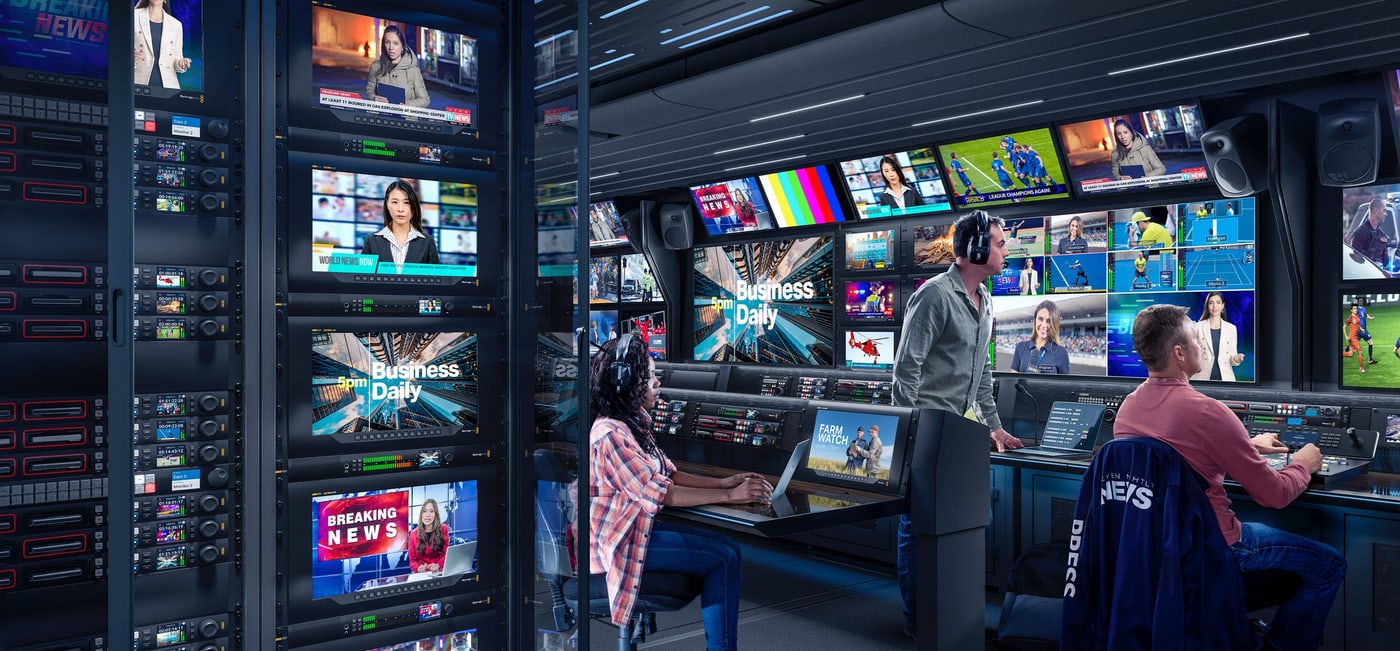

IP, SDI a monitoring v jednom rackovém monitoru

SmartView 4K G3 má vestavěné optické i metalické připojení SMPTE-2110 IP, takže ho lze připojit přímo k IP video systémům. Dva vstupy 12G-SDI připojí širokou škálu profesionální techniky a zvolený vstup 12G-SDI i 2110 lze vyvést na smyčkový výstup 12G-SDI. Mezi SDI a IP se přepíná jedním tlačítkem.

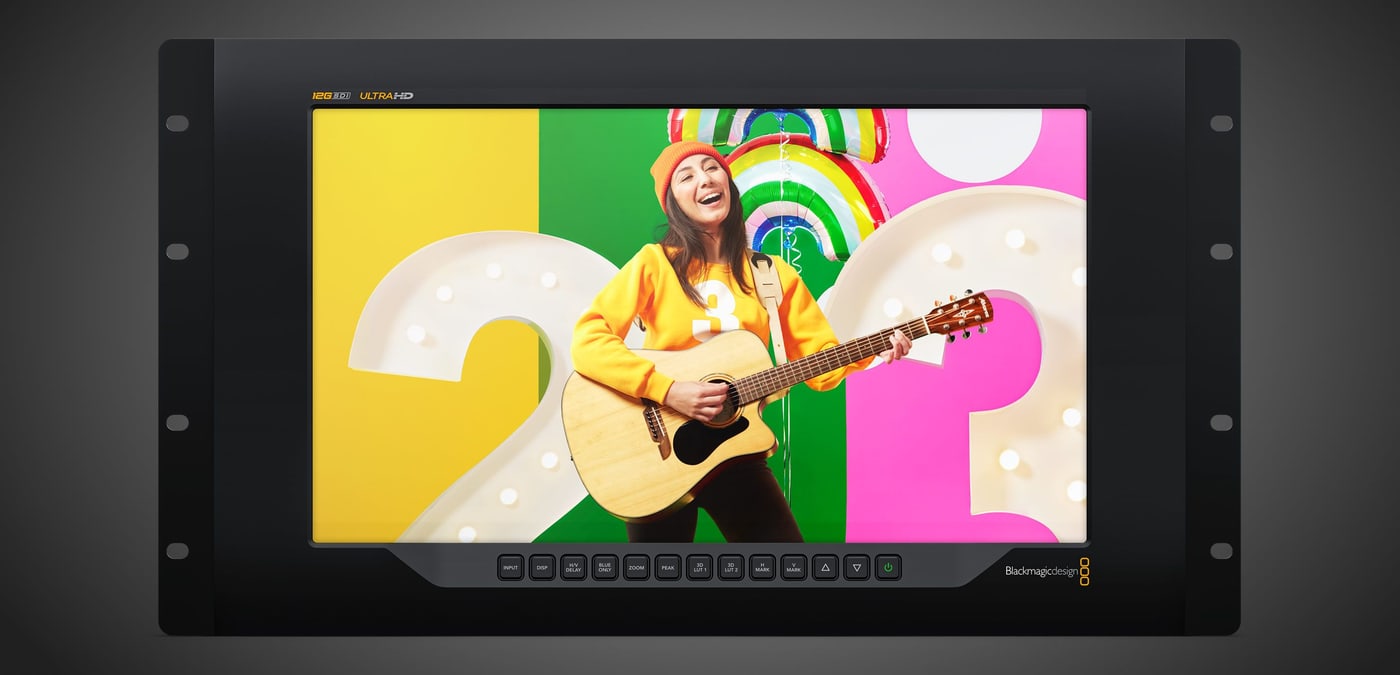

Ultra HD panel bez přeskenování

LCD s plným rozlišením Ultra HD zobrazí každý pixel vstupního obrazu. Pro broadcast se rychle zamkne na nový zdroj i při častém přepínání routeru a na rozdíl od televizoru obraz nepřeskenovává, takže vidíte všechny pixely až k okraji. Ovládací tlačítka pod panelem jsou mírně nakloněná a na displej tak nemusíte sahat.

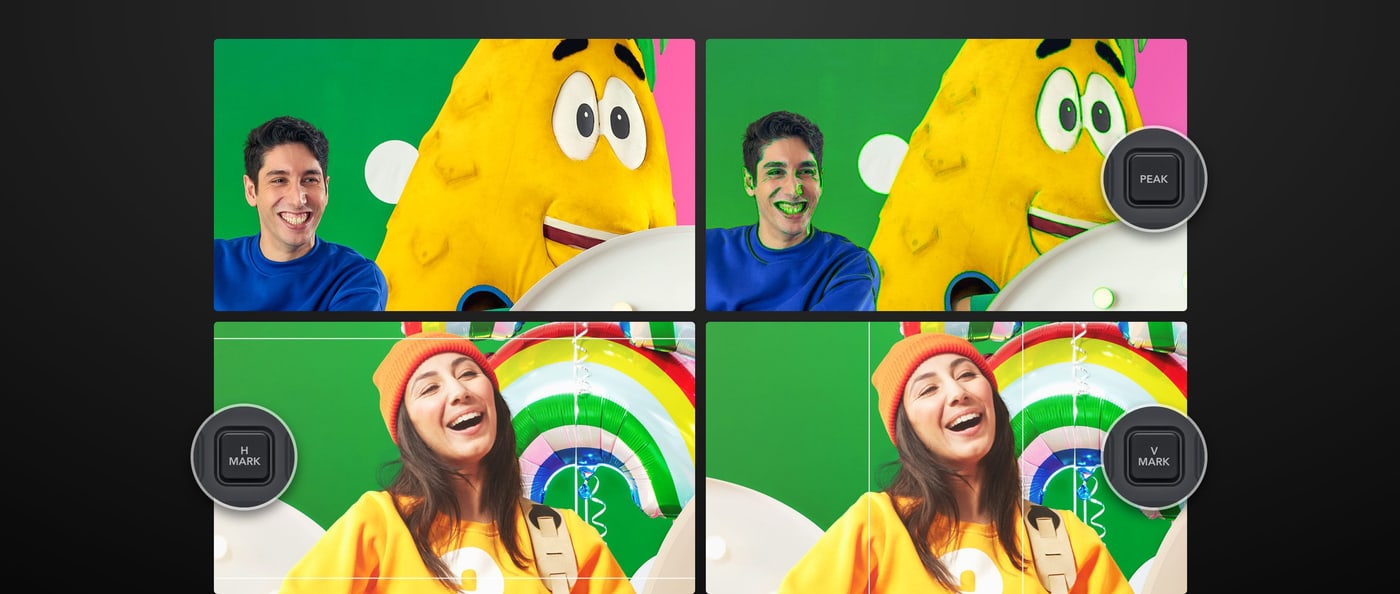

Kontrola obrazu přímo z čelního panelu

Samostatná tlačítka zpřístupní volbu vstupu, jas, H/V zpoždění, zobrazení jen modrého kanálu a zvětšení. Překryvy zahrnují bezpečnou oblast obrazu a titulků, čtyři nezávislé vodicí rámečky (dva svislé a dva vodorovné) a zvýraznění ostrosti s vlastním tlačítkem – pomáhají při práci s kamerami i při kontrole poměru stran.

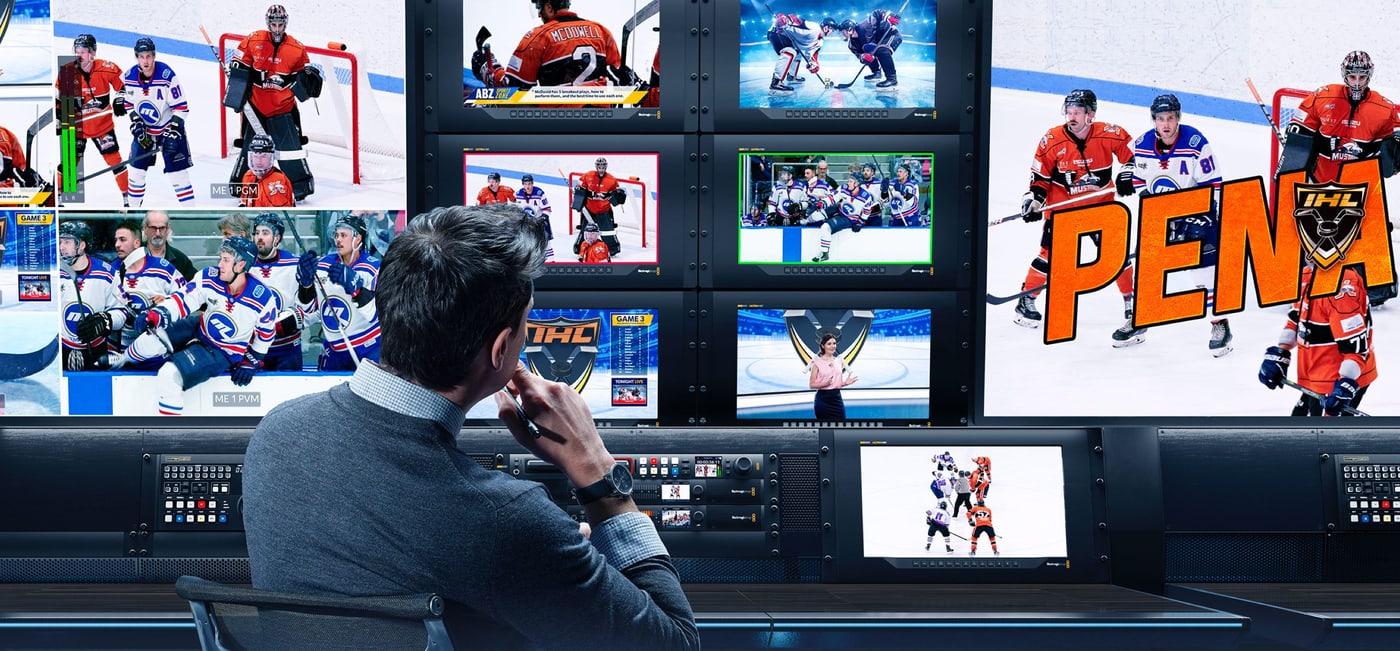

Tally rámeček pro stav vysílání

SmartView 4K G3 podporuje Blackmagic SDI Tally Protocol a kolem obrazu rozsvítí rámeček – červený pro vysílání, zelený pro náhled. S přepínači ATEM tak stačí jediný kabel BNC pro obraz i tally. K dispozici je také tally vstup s konektorem D-Sub 9.

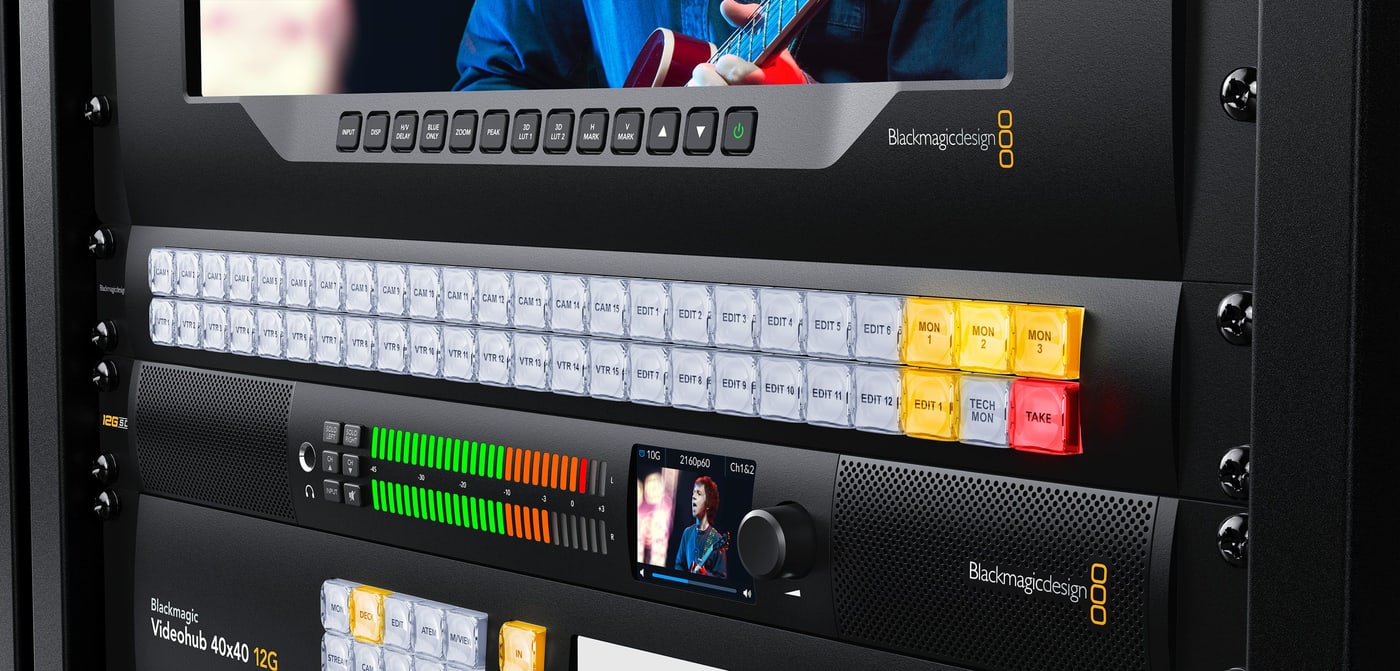

NMOS a virtuální směrování

SmartView 4K G3 plně odpovídá SMPTE-2110 přes optické vlákno i metalický Ethernet 10G: podporuje nekomprimované SMPTE-2110-20, kodek Blackmagic IP pro Ultra HD s vysokou snímkovou frekvencí, SMPTE-2110-21, -30 i -40. Díky NMOS (IS-04 a IS-05) pracují zařízení 2110 jako velký virtuální router a Videohub Smart Control může v síti 2110 fungovat jako NMOS controller.

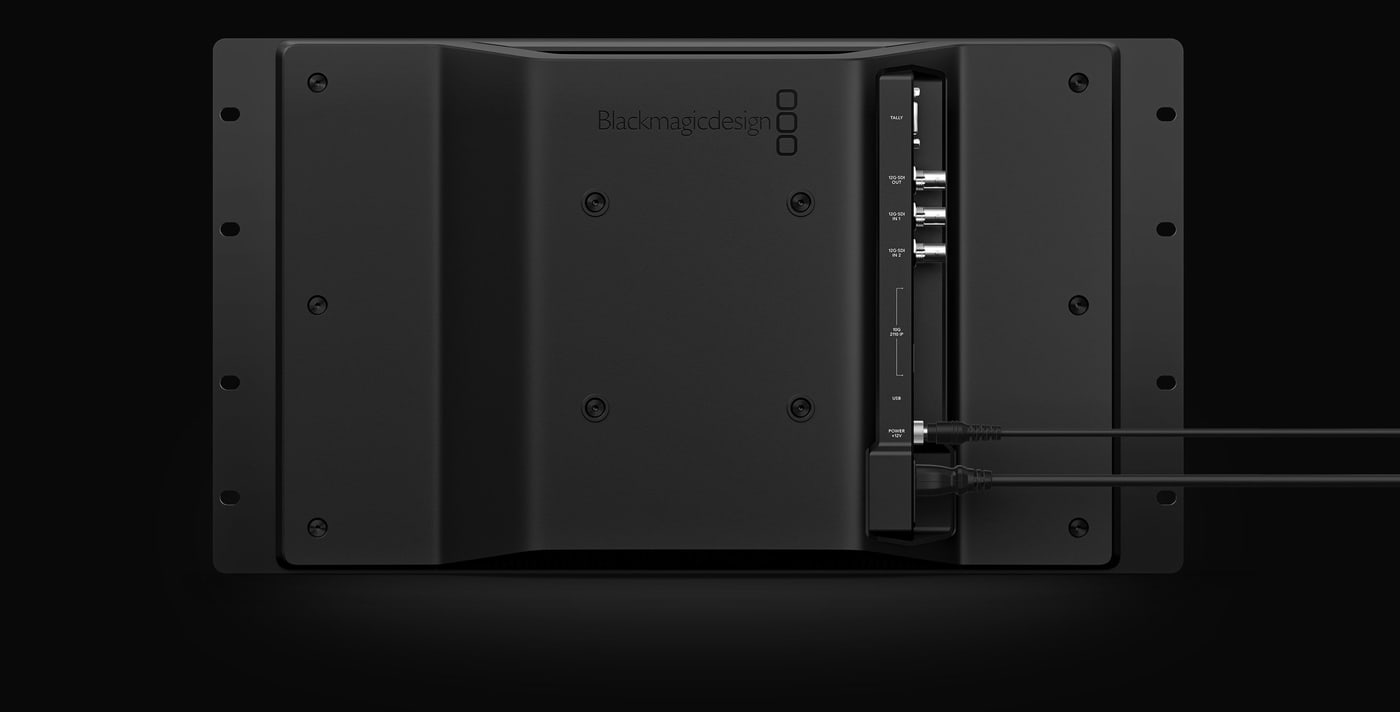

Pevné hliníkové šasi a dvojí napájení

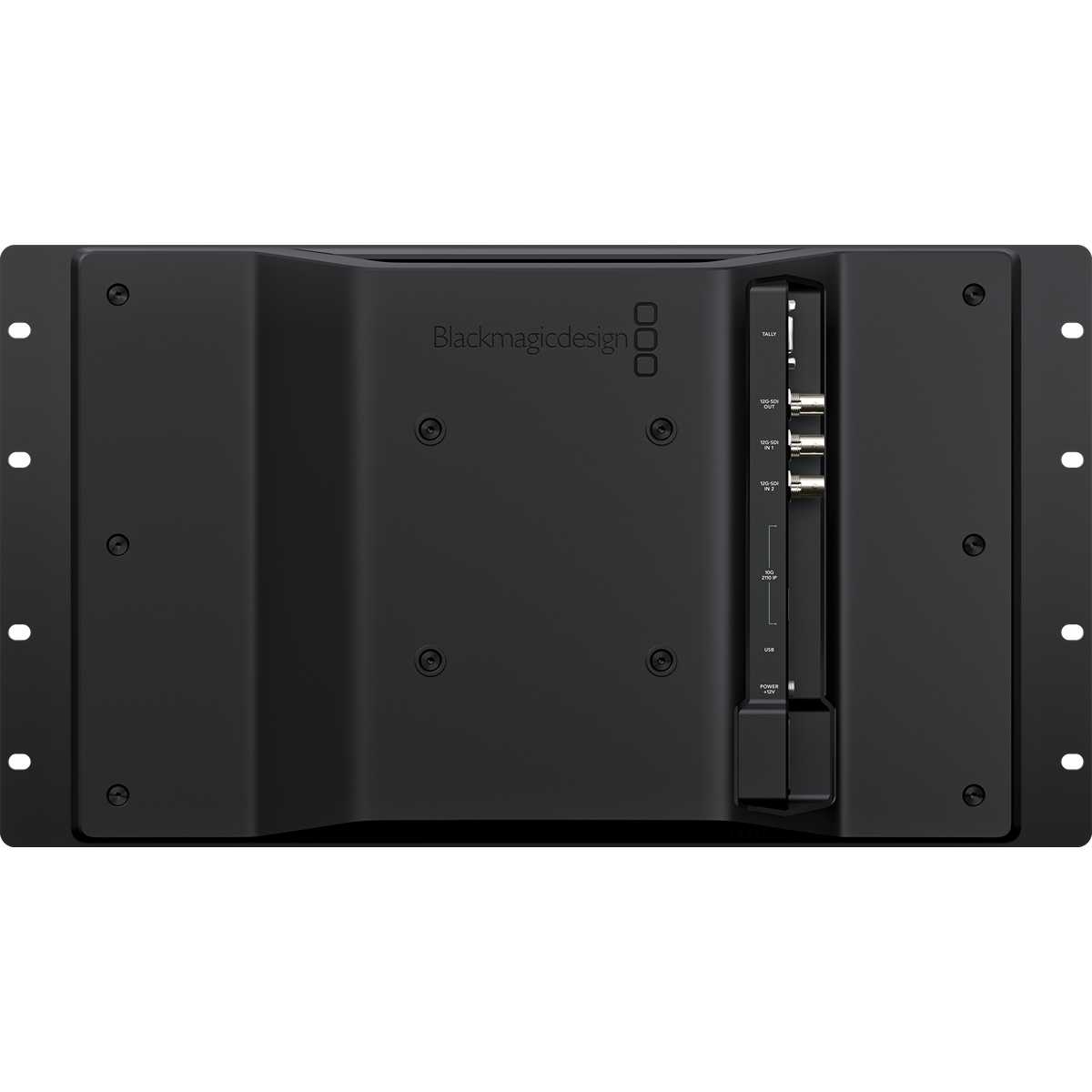

Frézované hliníkové šasi je hluboké jen několik centimetrů a nechává za monitorem prostor pro větrání racku; vzadu jsou video konektory i body VESA. Vestavěný síťový zdroj 100–240 V AC doplňuje vstup 12 V DC pro baterii nebo záložní napájení, kdyby vnitřní zdroj selhal.

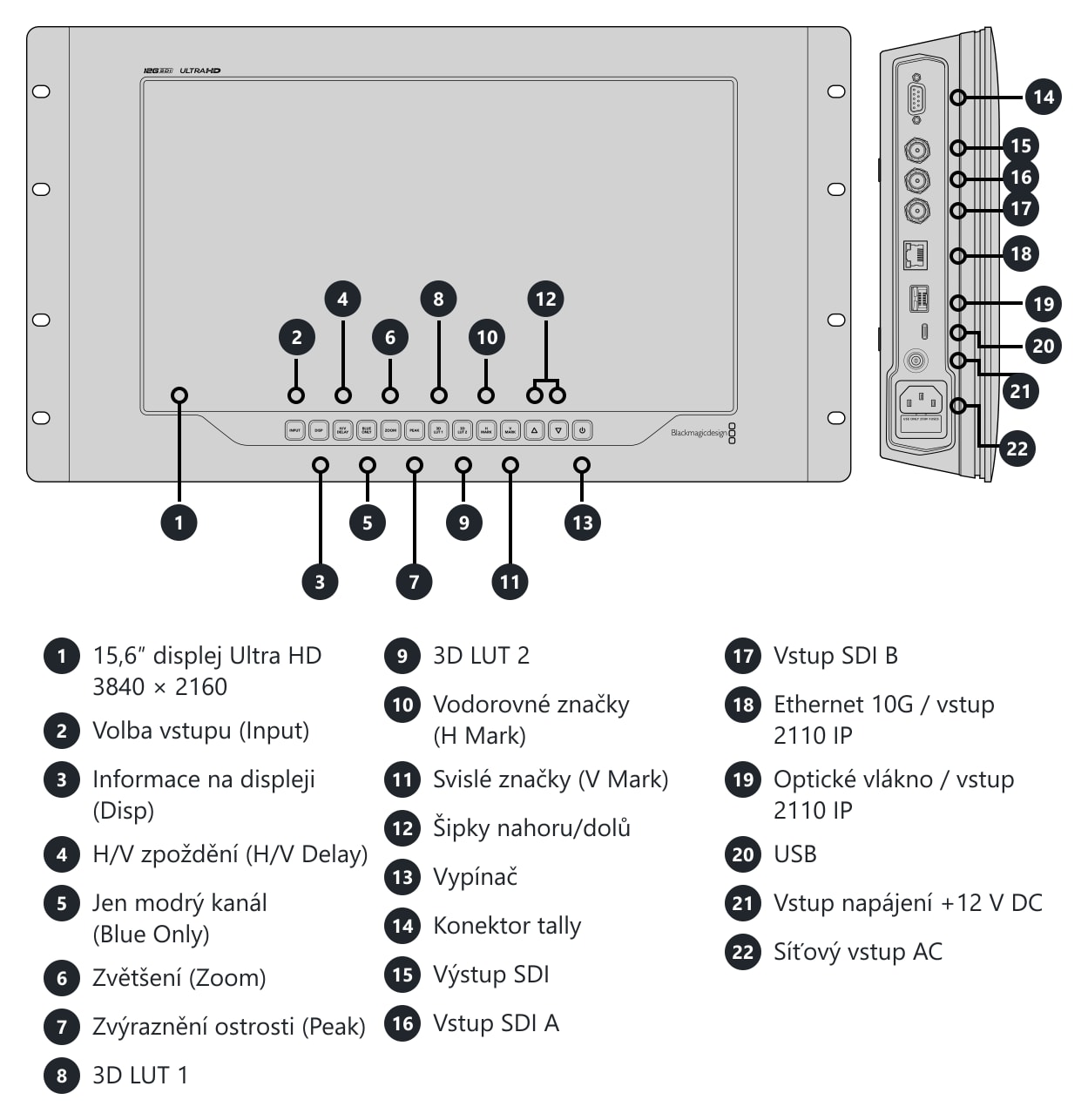

Konektory a ovládací prvky

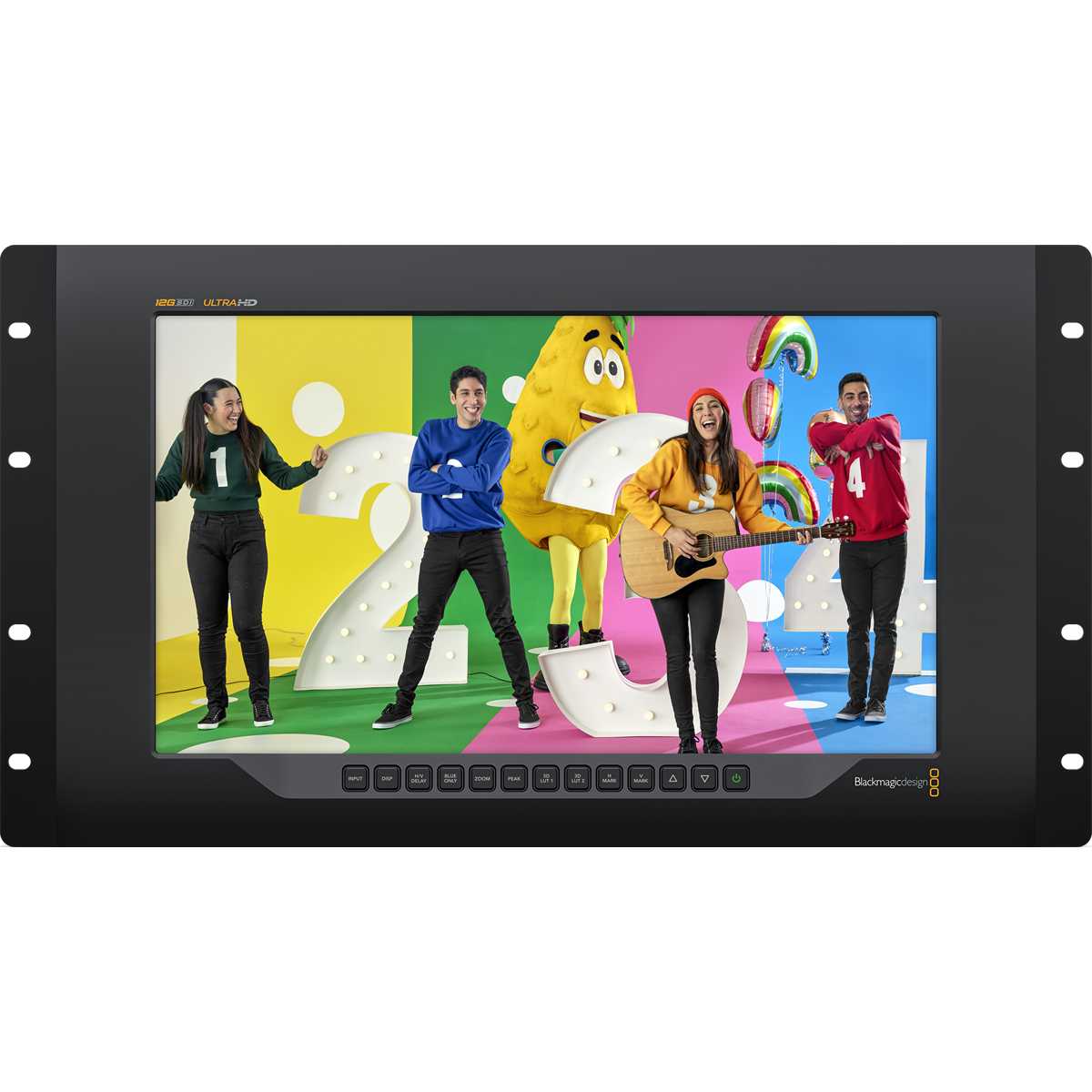

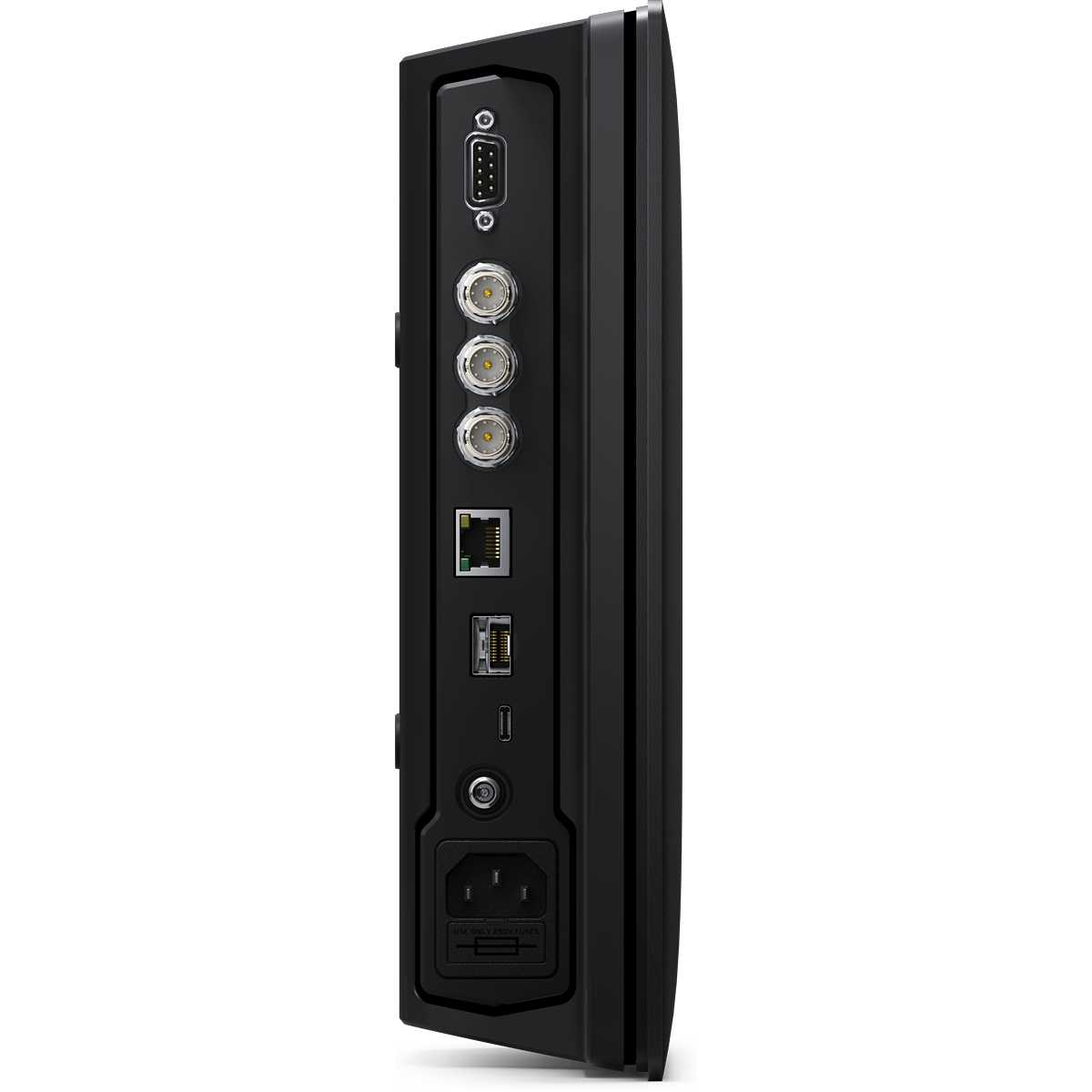

Na čelním panelu jsou tlačítka volby vstupu, displeje, H/V zpoždění, zobrazení jen modrého kanálu, zvětšení, zvýraznění ostrosti, dvou 3D LUT, vodorovných a svislých značek, šipek a vypínač. Na boku najdete konektor tally, výstup SDI, vstupy SDI A a B, Ethernet 10G a optický vstup 2110 IP, USB, vstup 12 V DC a síťový vstup AC.

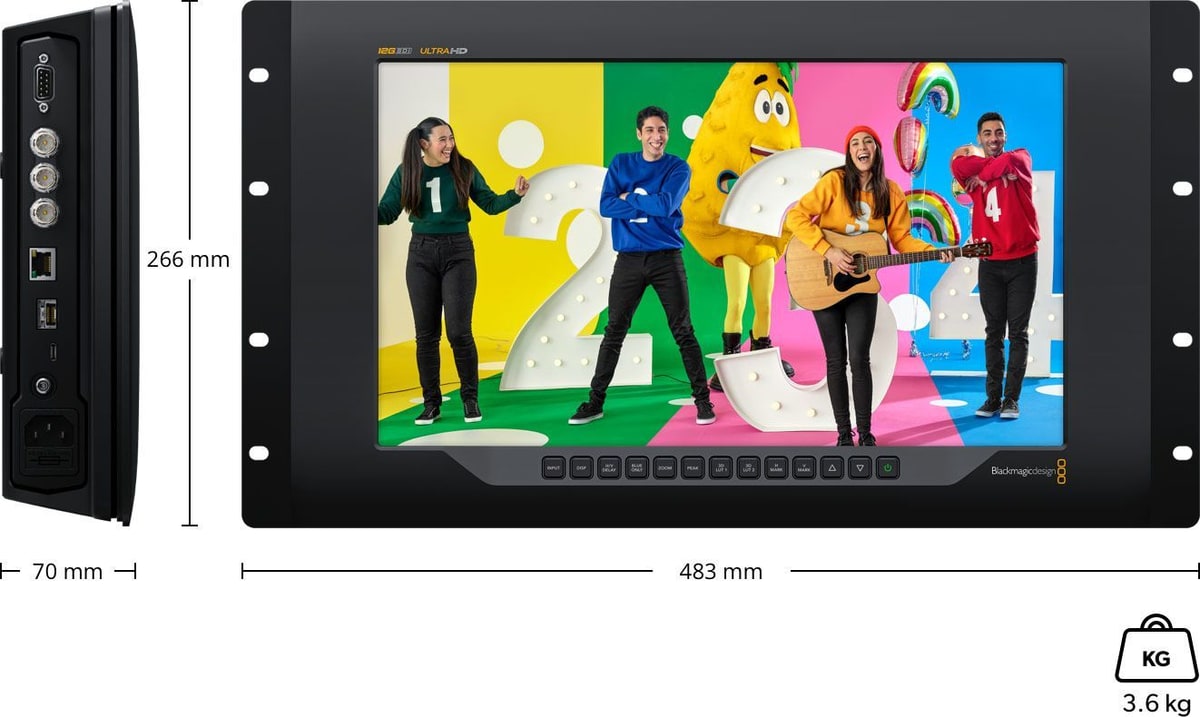

Rozměry a hmotnost

483 × 266 × 70 mm, hmotnost 3,6 kg.
