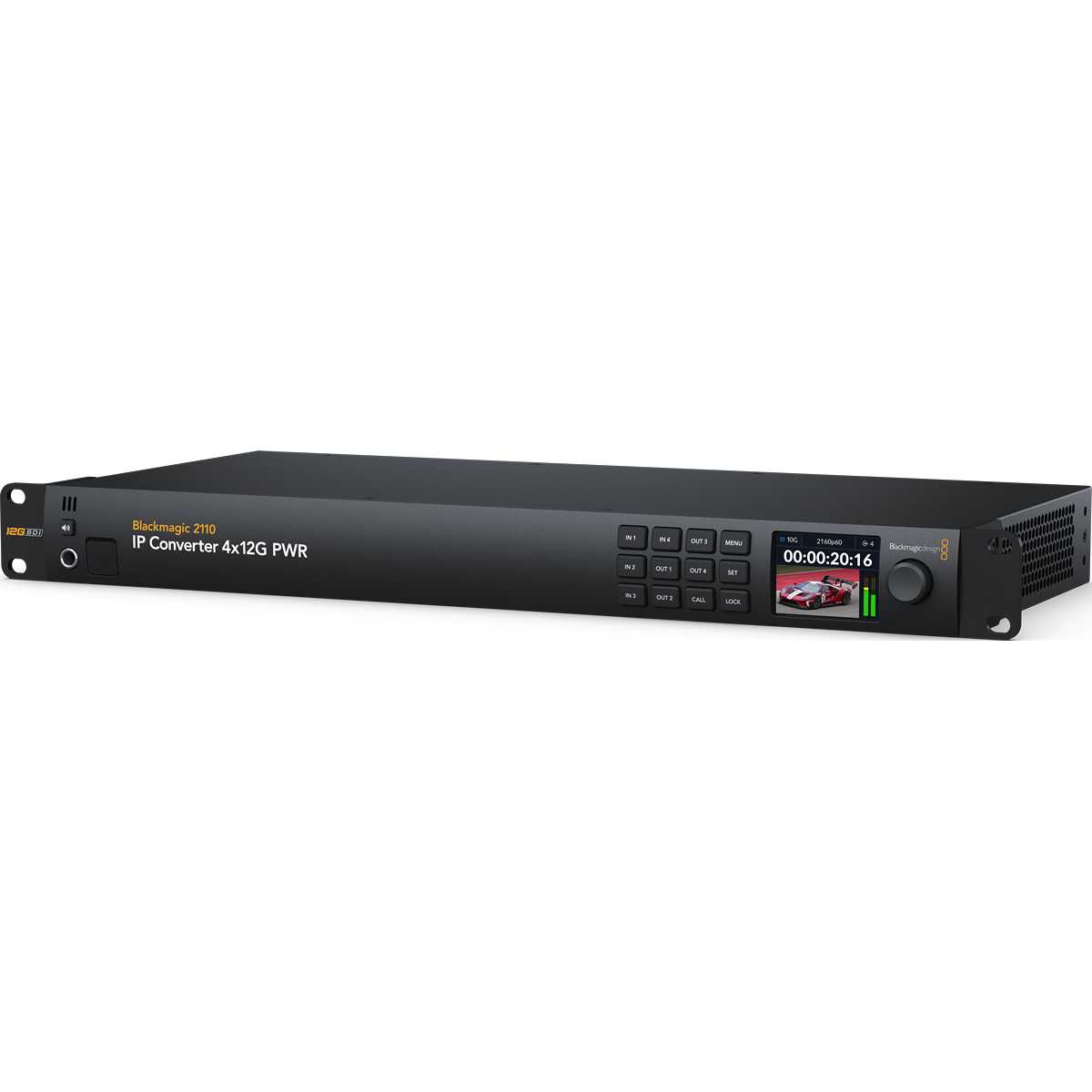

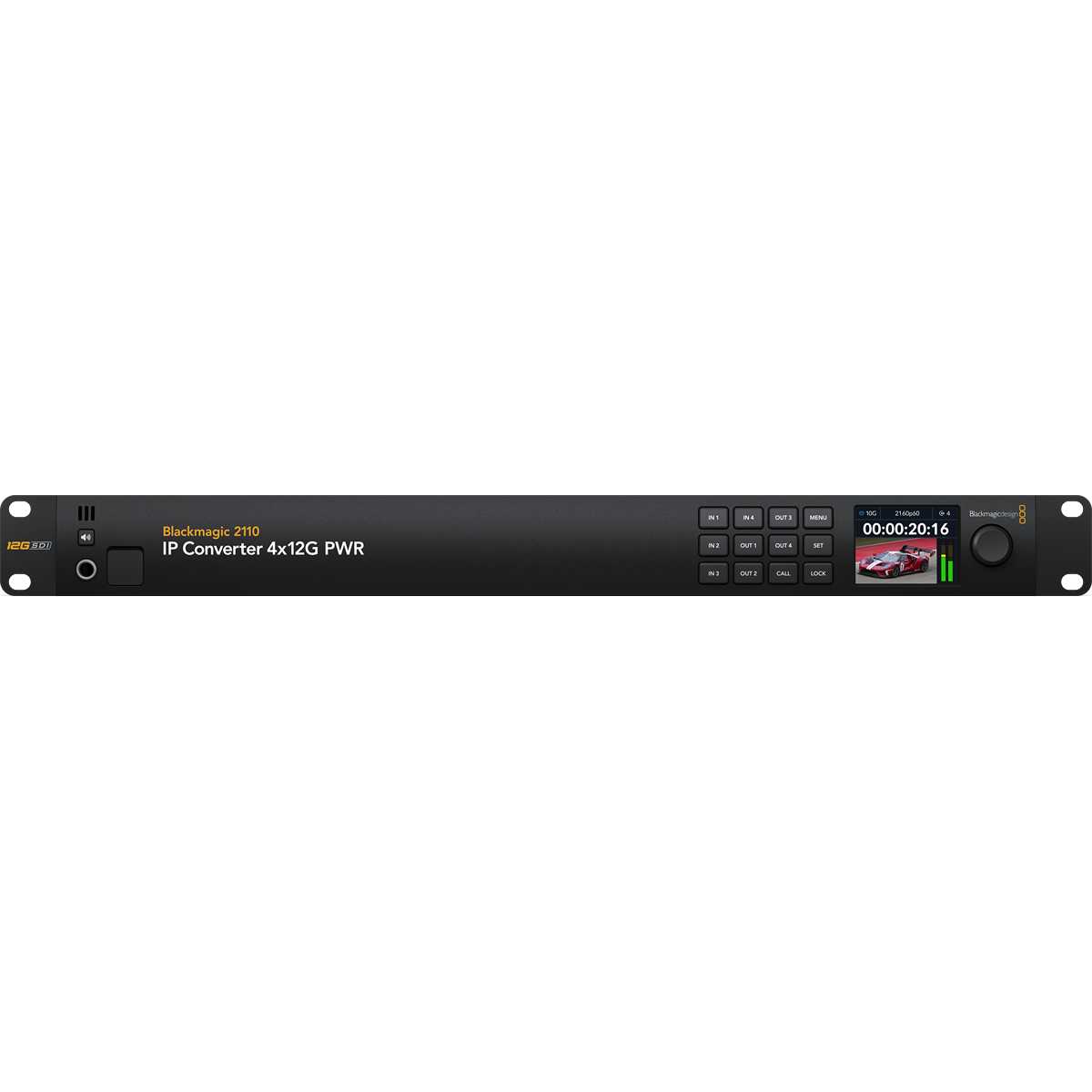

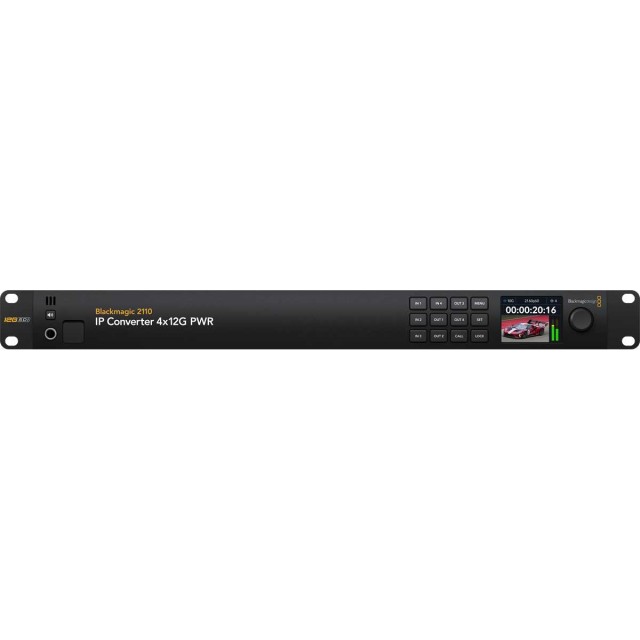

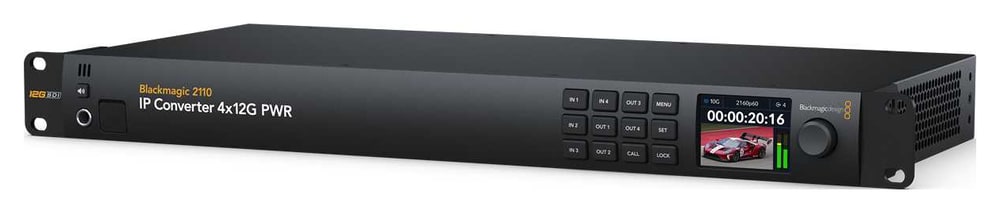

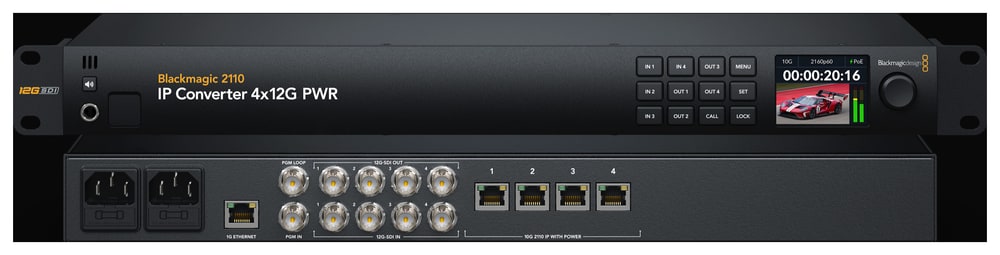

Blackmagic Design 2110 IP Converter 4x12G PWR

Technický kontext a popis původního systému

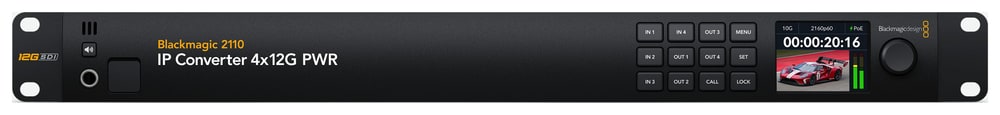

Společnost Blackmagic Design nabízí širokou škálu IP video produktů podle standardu SMPTE-2110, včetně konvertorů, videomonitorů, audio monitorů a dokonce i kamer. Navíc podporují rozlišení Ultra HD s využitím nákladově efektivního 10G Ethernetu. Většina modelů konvertorů je obousměrná, což je činí ideálními pro použití s kamerami, když uživatelé potřebují další kanál pro zpětný přenos. Modely určené k montáži do racku se vyznačují elegantním designem s barevným LCD displejem pro monitorování, navigaci v nabídkách a diagnostiku. Všechny modely splňují standard SMPTE ST-2110 pro IP video, včetně synchronizace PTP, a podporují dokonce i NMOS, což uživatelům umožňuje navazovat spojení prostřednictvím panelu video routeru. Produkty Blackmagic pro IP video SMPTE-2110 se dodávají v různých provedeních v závislosti na zamýšleném použití. Modely 2110 IP Mini jsou kompaktní, což umožňuje jejich skrytí za jiným zařízením. Modely pro montáž do racku se naopak vyznačují elegantními předními panely s LCD displeji, díky nimž mohou uživatelé nastavovat parametry přímo z předního panelu.

IP převodníky Blackmagic 2110 jsou navrženy pro integraci zařízení SDI do videoinfrastruktury IP 2110. Přidáním těchto převodníků získávají uživatelé cenově dostupný způsob, jak upgradovat veškeré své videozařízení na technologii SMPTE-2110. Stačí připojit IP převodník Blackmagic 2110 k produkčním konzolím, diskovým rekordérům, streamovacím procesorům, kamerám, monitorům a dalším zařízením. Produkty Blackmagic 2110 IP splňují standard SMPTE ST-2110 pro IP video, který specifikuje přenos, synchronizaci a popis 10bitového videa, zvuku a pomocných dat v IP sítích. Umí také resynchronizovat SDI vstupy na PTP nebo synchronizovat externí zařízení s referenčním výstupem, který je rovněž generován ze synchronizačního signálu PTP. Převodníky Blackmagic 2110 IP podporují 10bitové video pro maximální kvalitu obrazu a standardy SD, HD a Ultra HD až do rozlišení 2160p60. Převodníky se automaticky přepnou na nový video standard, jakmile dojde ke změně vstupu; vícekanálové modely mohou navíc na každém kanálu pracovat s odlišným video standardem.

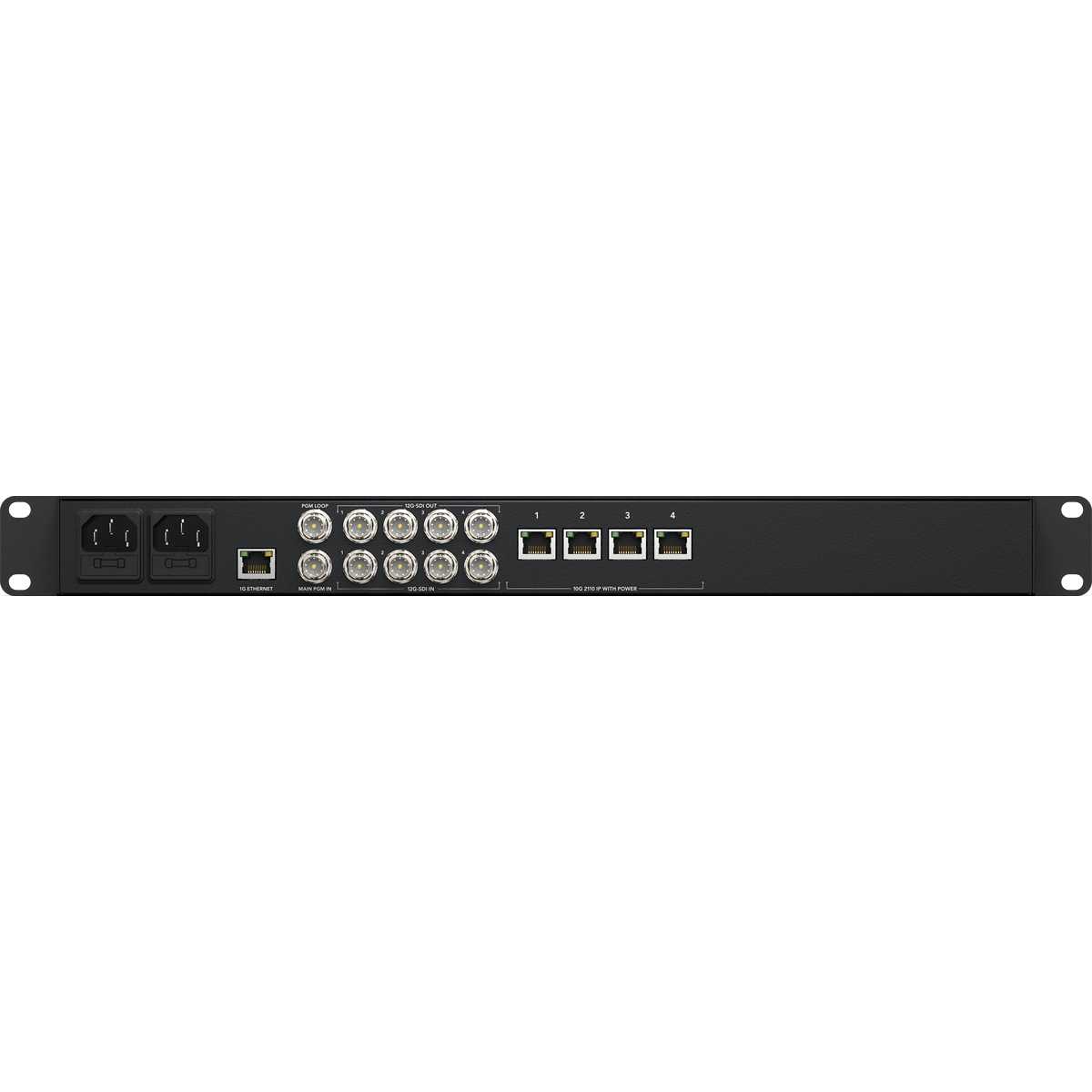

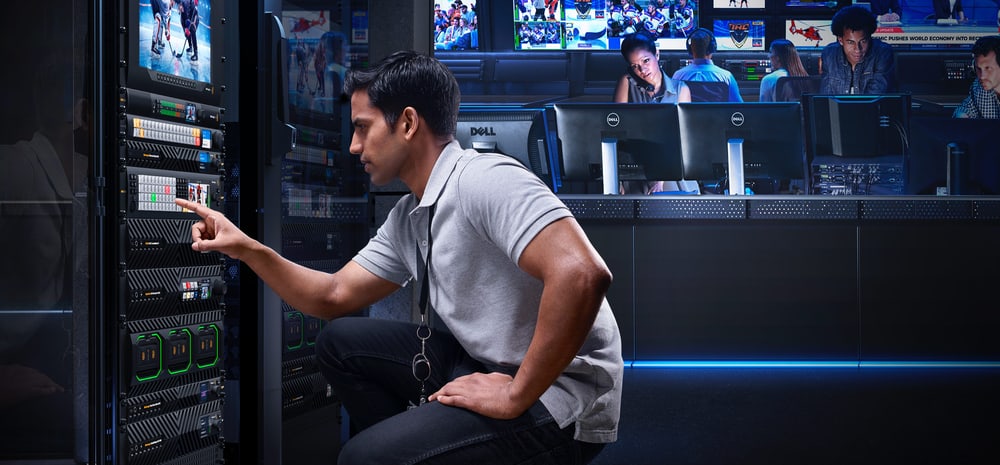

IP konvertory Blackmagic 2110 jsou k dispozici v provedeních s konektory RJ-45 pro tradiční kabely Cat6 nebo se sloty SFP pro optické moduly. Použití kabelů Cat6 umožňuje vytvářet systémy SMPTE-2110 za výrazně nižší náklady. Kabely se snadno vyrábějí a 10G ethernetové přepínače jsou široce dostupné. Jednou z největších výzev spojených s technologií SMPTE-2110 je nutnost mít k dispozici IT technika v pohotovosti, který zajistí nepřetržitý provoz IP video systému. IP vysílače Blackmagic tento problém řeší, protože je lze připojit v režimu point-to-point, takže uživatelé nemusí používat složitý ethernetový přepínač, pokud nechtějí. To jim umožňuje využívat výhody IP videa SMPTE-2110 – včetně jednoduchých ethernetových kabelů, dálkového napájení a obousměrného videa – bez nutnosti používat složitý přepínač.

Při práci ve větších ekosystémech SMPTE-2110, například ve vysílání, mohou uživatelé připojit veškeré své videozařízení k ethernetovému přepínači. V tomto případě stačí vše zapojit do ethernetového přepínače a poté pomocí jeho konfiguračního nástroje navázat spojení mezi zařízeními, podobně jako u tradičního video směrovače. Produkty Blackmagic 2110 IP také podporují protokol NMOS: konfigurace je sice složitější, ale nabízí velkou flexibilitu. Díky rozhraní NMOS mohou všechna zařízení 2110 IP spolupracovat jako jeden velký virtuální router; aplikace Videohub Smart Control rovněž umožňuje směrování videozdrojů v rámci sítí 2110 IP, jelikož může fungovat jako NMOS řadič.

Díky využití 10G Ethernetu mohou být video produkty Blackmagic SMPTE-2110 IP menší, energeticky úspornější a cenově dostupnější. Navíc 10G Ethernet umožňuje dálkové napájení těchto produktů. Při použití rozlišení Ultra HD a snímkové frekvence přesahující 30 snímků za sekundu však není k dispozici dostatečná šířka pásma pro nekomprimované 10bitové video. Kodek Blackmagic IP10 tento problém řeší! Má nízkou latenci 8 vzorků, je založen na otevřeném standardu a nevyžaduje žádné licenční poplatky. Navíc se jedná o optimalizovaný kodek s nízkými režijními náklady, který spotřebovává velmi málo energie z FPGA, čímž zajišťuje, že kompatibilní produkty SMPTE-2110 zůstanou cenově dostupné!

Vlastnosti IP konvertorů Blackmagic 2110

• Všechny převodníky splňují požadavky standardu IP videa SMPTE-2110
• Vyberte si mezi miniaturními převodníky nebo 19" modely pro montáž do racku
• Využívají běžně dostupné sítě 10G Ethernet, což umožňuje nákladově efektivní instalaci
• Resynchronizují vstupy SDI prostřednictvím protokolu PTP
• Podporují protokol NMOS pro vytvoření virtuálního směrovače
• Nízká latence, kodek Blackmagic IP10 s otevřeným standardem
• Podporuje všechny formáty SD, HD a Ultra HD až do rozlišení 2160p60
