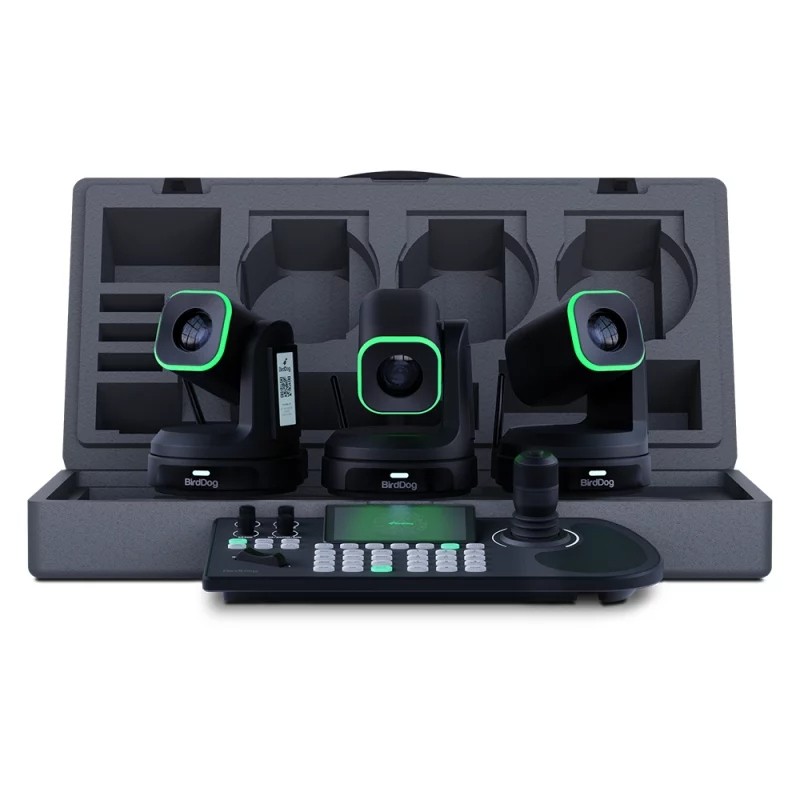

BirdDog 3x BDX1B + 1x BDKBD Bundle (Ships in ruggedised foam box)

BirdDog X1 Bundle Black přináší studiovou kvalitu záznamu a ovládání v jediném, produkčně připraveném balíčku. Tři PTZ kamery X1 se kombinují s hmatovým ovladačem KBD, což zjednodušuje multi-kamerové vysílání, streamování a firemní AV přes sítě NDI®, HDMI nebo USB-UVC.

X1

Každá kamera X1 využívá snímač Sony 1/2,8″ CMOS, který poskytuje skutečné 1080p60, spárovaný s objektivem 20 × 5,5–110 mm, nabízejícím zorné pole 55,8° (široký) až 3,2° (tele). Precizní motory umožňují ±175° pan a –90/+90° tilt při 0,1–80°/s, a 255 presetů zajišťuje opakovatelné pohyby pro plánované záběry. Výstupy zahrnují HDMI, NDI|HX2/3, SRT, RTSP, RTMP a USB-C, s napájením přes PoE nebo bezdrátově přes Wi-Fi 5, což usnadňuje instalaci.

AI Auto-Tracking udržuje prezentéry ve středu záběru, Halo Tally rámeček dobře viditelný na denním světle signalizuje stav vysílání a 2,93″ E-Ink panel uchovává ID kamery i při vypnutí. Vestavěný NDI HX dekodér umožňuje návratový video signál nebo teleprompter přes stejný síťový kabel. 64bodová barevná matice a SNR >50 dB usnadňují sladění barev.

Ovladač KBD je centrem řízení s čtyřosým joystickem, zoom kroužkem, 6 přímými tlačítky pro kamery a 10 tlačítky presetů. Jeho 5″ displej s rozlišením 1280 × 720 zobrazuje náhled až čtyř NDI zdrojů, zatímco PoE a hybridní protokoly NDI, VISCA, ONVIF, RS-232/422 umožňují ovládat až 255 kamer. Robustní konstrukce z leteckého hliníku a plastů z oceánského odpadu, spotřeba <5 W a speciální pěnový kufr balíčku zajišťují spolehlivost i při cestování.

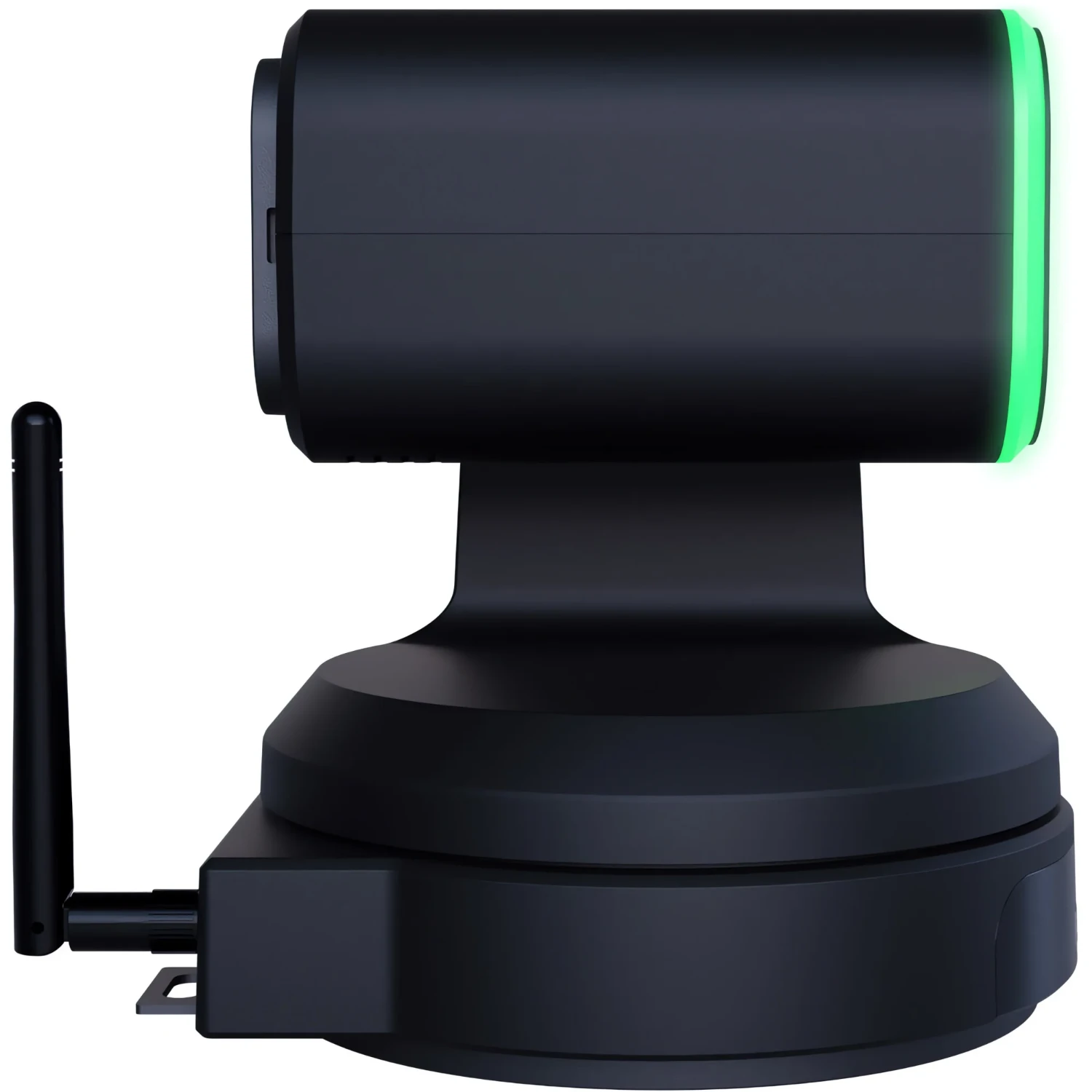

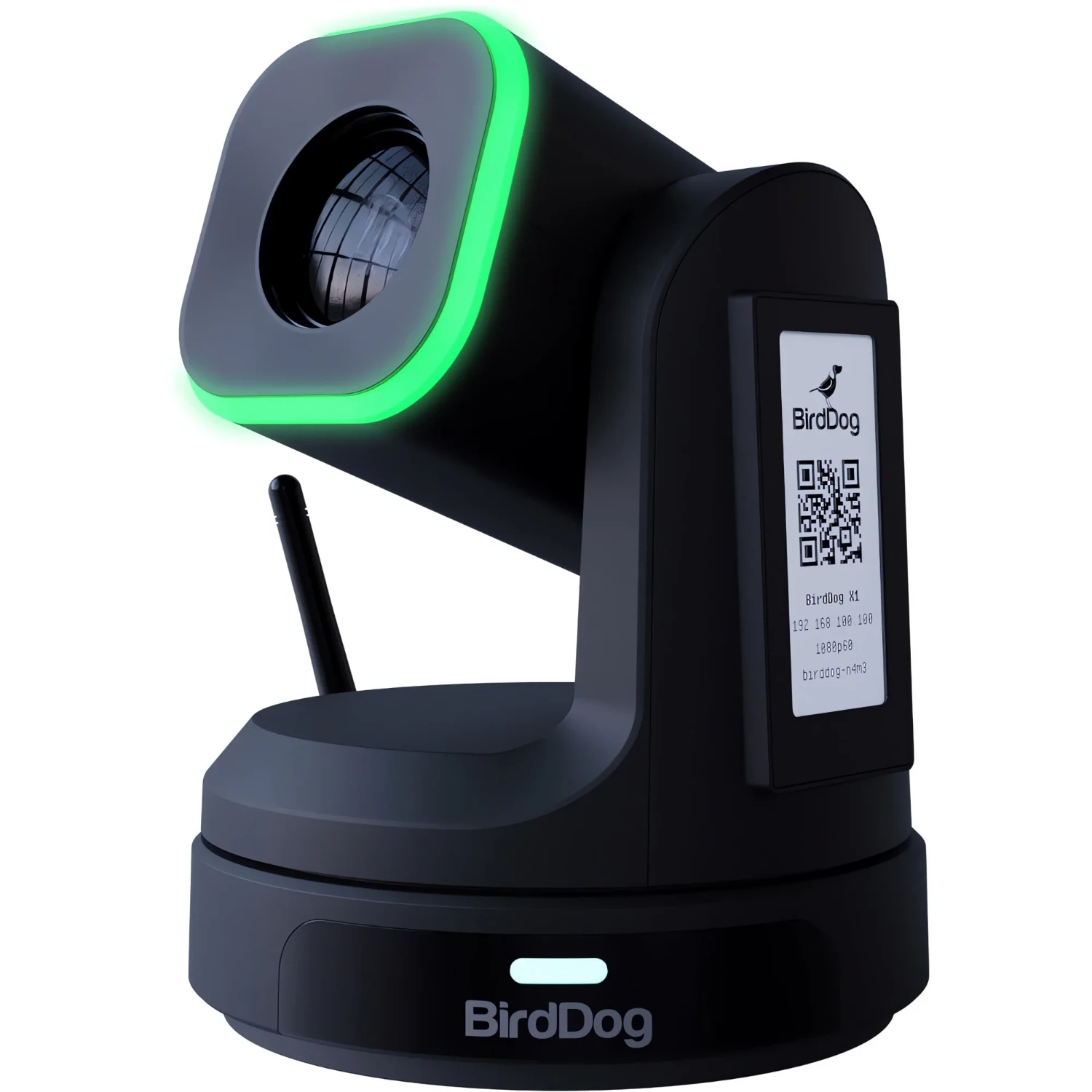

Tally světlo. Halo efekt.

Kamery X1 a X1 Ultra disponují nejviditelnějším a nejefektivnějším tally systémem na trhu. Vpředu je velký rámeček dobře viditelný i na denním světle, vzadu výměnný osvětlený číselný systém. Vaši herci a štáb vždy přesně vědí, kam se dívat, aby udrželi publikum zapojené a vzhled vysílání profesionální.

AI sledování

Kamery X1 a X1 Ultra udržují objekt v ostrosti díky technologii AI tracking, která inteligentně sleduje pohyb objektu v reálném čase. Ať už řídíte živou akci, zachycujete spontánní okamžiky v hybridním prostředí, nebo sledujete sportovní události, AI tracking vám zajistí dobře komponovaný záběr – aniž byste potřebovali osmičlennou ruku na ovladači.

NDI® | HX3 – vyšší spolehlivost v sítích

Kamery X1 a X1 Ultra poskytují špičkový síťový výkon díky integraci NDI® | HX3. Výsledkem je výrazně nižší zatížení sítě při zachování vynikající kvality obrazu, což umožňuje širší využití v různých síťových prostředích. Implementace NDI® | HX3 od BirdDog poskytuje kvalitu a výkon, na který se můžete spolehnout.

Integrovaný NDI® | HX dekodér – jednoduché připojení

X1 a X1 Ultra jsou první PTZ kamery na světě s NDI® | HX dekodérem, navrženým speciálně pro kontrolní náhled, návratové signály nebo teleprompter. Veškerá konektivita je zredukována do jediného kabelu, čímž se radikálně zjednodušuje práce s vybavením. Ať už vysíláte živě nebo připravujete projev generálního ředitele, integrovaný NDI HX dekodér umožňuje více možností s minimálním nastavením.

Wi-Fi – připojeno, ale bez kabelů

Není nutné vést kabel ke každému záběru. Kromě klasického Ethernetu s PoE mají X1 a X1 Ultra vestavěnou Wi-Fi. Snadno pořídíte záběry z míst, kde je obtížné vést kabel, a hladce je začleníte do jakéhokoli prostředí. Vaše produkce je nyní mnohem flexibilnější.

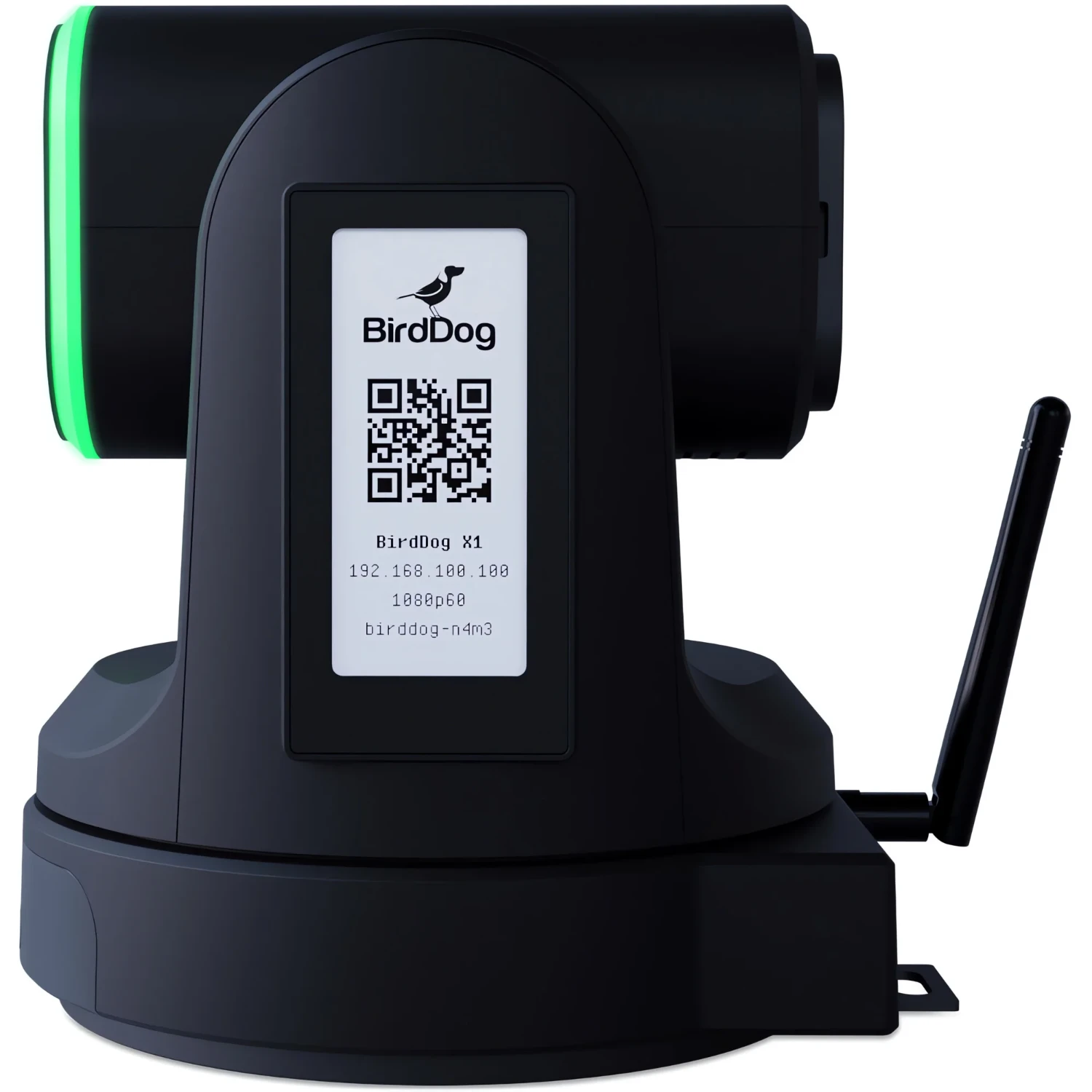

E-Ink štítek – buďte vidět

Stále aktivní E-Ink štítek na X1 a X1 Ultra je skutečnou inovací. Od zobrazení síťových adres pro snadný přístup k ovládání až po okamžitou identifikaci kamery – tato funkce zajišťuje, že vaše nastavení je přehledné a každá kamera je jasně identifikovatelná i při vypnutém napájení.

Barevná matice

Nastavení barev kamery je nyní na vyšší úrovni. X1 a X1 Ultra disponují plnou barevnou maticí s individuálním nastavením sytosti pro červenou, zelenou, modrou, azurovou, žlutou a purpurovou, vše s 64 úrovněmi regulace.

NDI® PTZ ovládání pro iPad a iPhone

Plně ovládejte svou kameru BirdDog prostřednictvím snadno použitelné aplikace pro iPad/iPhone. Pan, Tilt, Zoom, ukládání a vyvolávání presetů, náhled kamer na celou obrazovku a přístup ke všem nástrojům a nastavením barevné matice vaší kamery BirdDog.

Pokročilé funkce v BirdUI

BirdUI poskytuje kompletní přístup ke všem funkcím X1 a X1 Ultra v přehledném a intuitivním rozhraní. Jako aplikace běžící v prohlížeči je dostupná odkudkoli v rámci stejné sítě jako kamery. BirdUI přidává například dashboard pro monitorování kamer a světlý/tmavý režim, který se přizpůsobí.

OBRAZ

Obrazový snímač: Sony 1/2,8″ CMOS • FULL HD
Objektiv: f = 5,5 mm – 110 mm
Optický zoom: 20×
Video formáty:

1080p při 60 / 59,94 / 50 / 30 / 29,97 / 25 fps

720p při 60 / 50 / 30 / 25 fps

Horizontální zorný úhel: 55,8° (široký) – 3,2° (tele)
Vertikální zorný úhel: 32,2° (široký) – 1,8° (tele)
Diagonální zorný úhel: 61° (široký) – 3,64° (tele)

Clona: F1,6 – 3,5
Ostření: Automatické, manuální
Expozice: Automatická, priorita závěrky, priorita clony, manuální
Kompenzace protisvětla (BLC): Ano
Digitální redukce šumu: 2D a 3D
Poměr signál/šum (SNR): > 50 dB
Efektivní počet pixelů: 2,0 MP

MECHANIKA

Rozsah otáčení Pan/Tilt: ±175°, −90° až +90°
Rychlost otáčení Pan: 0,1 – 80°/s
Rychlost náklonu Tilt: 0,1 – 60°/s
Počet presetů: 255

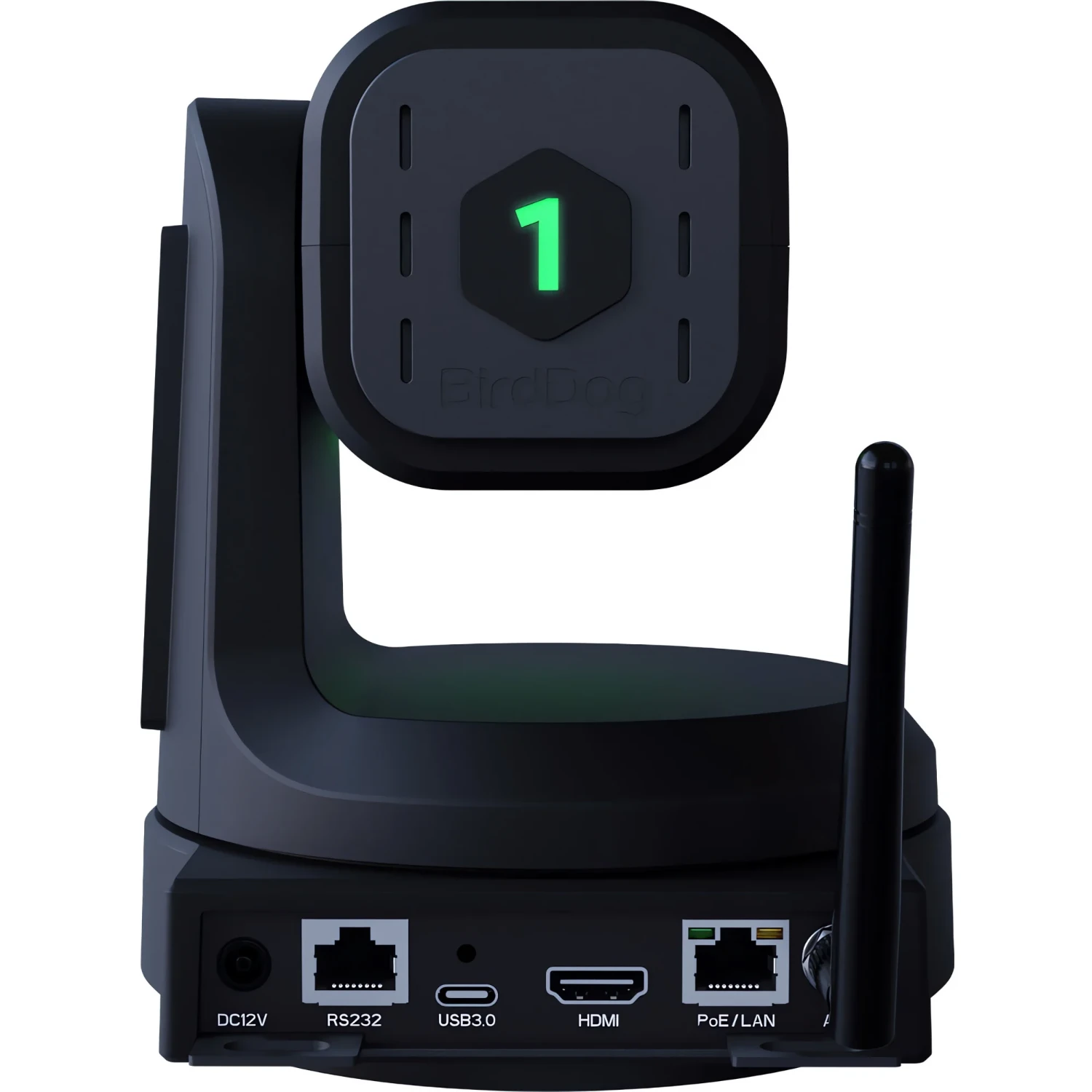

VSTUPY / VÝSTUPY (I/O INTERFACE)

Video výstupy: HDMI, USB-C UVC 1.1, síť
Formáty video komprese: H.264, H.265
Síťová rozhraní: 100M adaptivní Ethernet; PoE IEEE 802.3af, Wi-Fi IEEE 802.11ac

Síťové protokoly enkodéru: NDI|HX2, NDI|HX3, SRT, RTSP, RTMP
Síťové protokoly HDMI dekodéru: NDI|HX2, NDI|HX3

Ovládací rozhraní: 10M/100M Ethernet, Wi-Fi IEEE 802.11ac, RS-232 (vstup i výstup), RS-485, USB-C (UVC1.1)
Ovládací protokoly: VISCA (přenosová rychlost: 38 400 / 9 600 / 4 800 / 2 400), VISCA-IP, NDI
Podpora protokolů třetích stran: Q-SYS, Crestron a BitFocus Companion (plánováno na srpen 2024)

OBECNÉ PARAMETRY

Vstupní napětí: DC 12V, PoE IEEE 802.3af
Vstupní proud: 2,0 A (max.)
Spotřeba energie: 13 W (max.)
Provozní teplota: −10 °C až +40 °C
Provozní vlhkost: 20 % až 80 %

Rozměry (Š × V × H): 171,6 × 192,6 × 171,6 mm / 260 × 217 × 197 mm (před / po zabalení)
Hmotnost netto / brutto: 1,35 kg / 2,05 kg

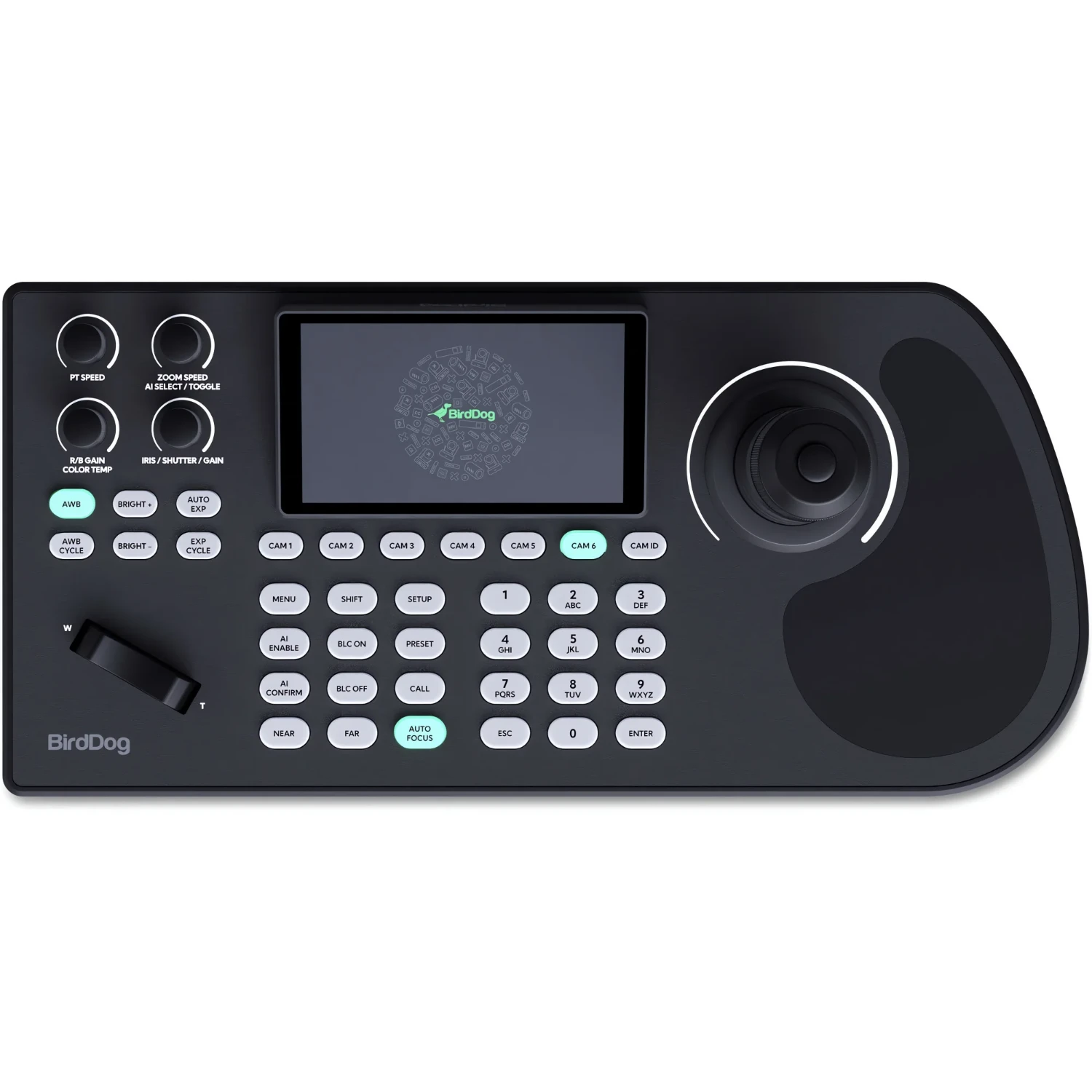

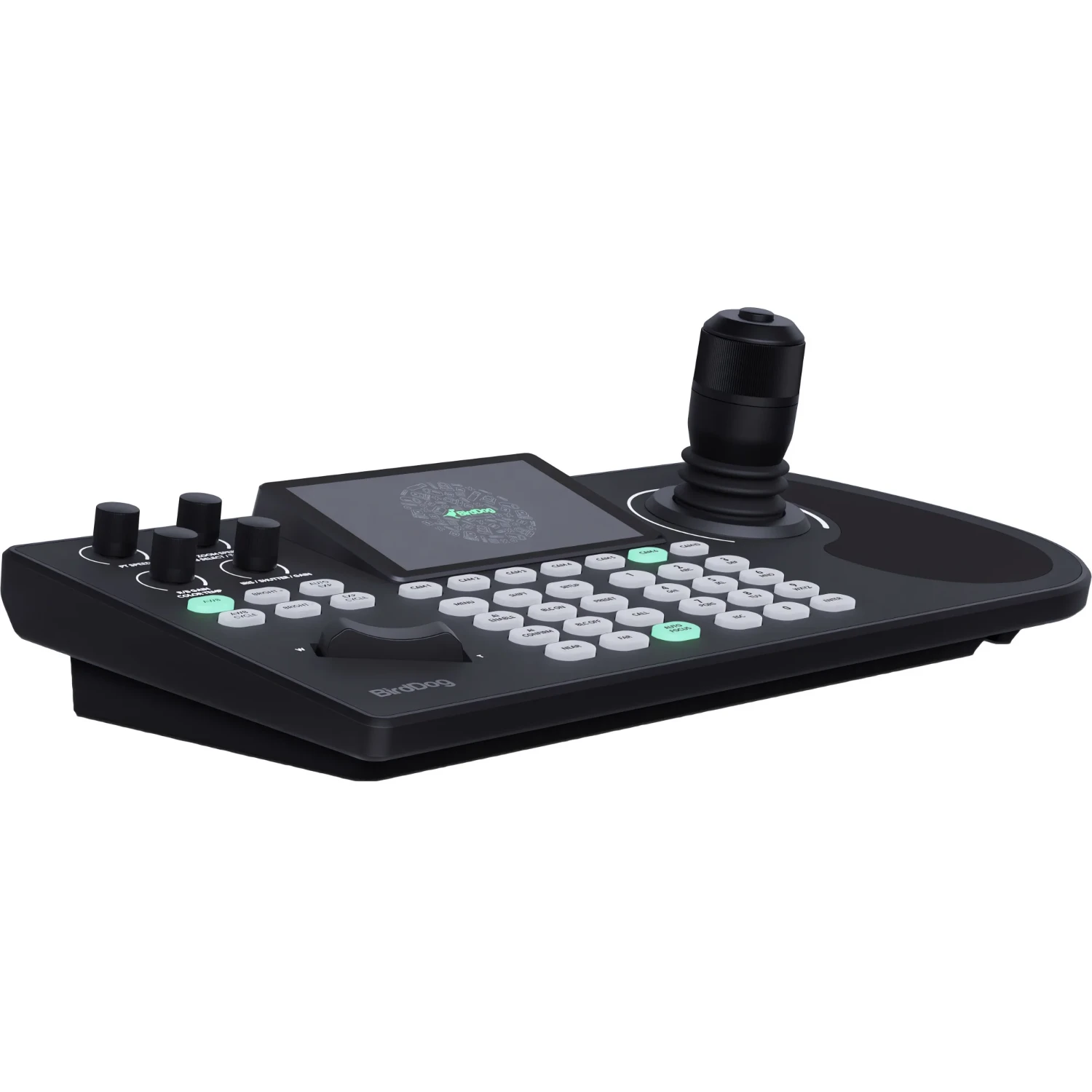

Ovladač BirdDog KBD

Ovladač BirdDog KBD nabízí operátorům PTZ kamer odolnou a ergonomickou konstrukci, velký displej pro práci s více kamerami a přímý přístup ke klíčovým funkcím. Díky vestavěnému tally zobrazení a fyzické hmatové odezvě při přepínání kamer je jeho ovládání intuitivní a zároveň ekologické – je vyroben z plastů pocházejících z oceánského odpadu (Ocean-Bound Plastics) a recyklovatelného leteckého hliníku. Konektivita NDI, VISCA, ONVIF, RS-232 a RS-422 zajišťuje maximální univerzálnost bez ohledu na používaný protokol.

Navržen pro plynulé ovládání a pohodlí

KBD je určen pro profesionály, kteří ve své práci vyžadují přesnost a jednoduchost. Robustní ergonomické provedení je stavěné na dlouhodobé používání a nabízí opěrnou plochu pro ruku i hmatová ovládací tlačítka pro celodenní komfort.

Režim ultra jemného ovládání

Když je potřeba doladit detaily, lze joystick kamery snadno přepnout do režimu „fine-tune“, který zvýší jeho citlivost 10×. Překomponování záběrů v přímém přenosu se tak stává spíše uměleckým vyjádřením než stresující záležitostí.

Rozšířený displej. Okamžité ovládání kamer

Velký displej umožňuje sledovat až čtyři kamery současně nebo se soustředit na jednu v režimu celé obrazovky. Párování a přepínání kamer je otázkou jediného stisku tlačítka s jasnou hmatovou odezvou, což zajišťuje plynulé a intuitivní přechody.

Displej KBD poskytuje živé náhledy pro kamery NDI-HX2/HX3 a u ostatních modelů zobrazuje klíčové textové informace, čímž zajišťuje bezproblémovou kompatibilitu a přehlednost v celém pracovním procesu.

Vestavěné tally rámečky

Párování a přepínání kamer je otázkou jediného stisku díky hmatovým tlačítkům s okamžitou odezvou. Při integraci s mixážními pulty, jako jsou TriCaster nebo vMix, zobrazuje vestavěný tally rámeček KBD živou kameru přímo na ovladači, takže se můžete plně soustředit na práci bez nutnosti sledovat další obrazovky.

Synchronizace nastavení kamer

Průlomová funkce v oboru umožňuje nastavit jednu kameru přesně podle vašich představ a poté toto nastavení jednoduše zkopírovat do jiné kamery stejného modelu (funkce řady BirdDog X). Díky tomu snadno sjednotíte vzhled všech kamer a posunete kvalitu produkce na vyšší úroveň.

Přímý přístup ke klíčovým funkcím

Díky přehlednému rozložení mají operátoři během několika sekund přístup k párování, přepínání i konfiguraci kamer. Vše je jasné, srozumitelné a navržené na základě zpětné vazby uživatelů.

Maximální konektivita v ekologickém provedení

BirdDog KBD se bez problémů připojí prostřednictvím NDI, VISCA, ONVIF, RS-232 a RS-422, což z něj činí univerzální řešení pro jakoukoli sestavu. Zároveň klade důraz na udržitelnost – při výrobě jsou použity plasty z oceánského odpadu, čímž se snižuje dopad na životní prostředí.

Cenově dostupná inovace

Díky rozšířeným funkcím a nižší ceně než u předchozí generace je KBD výsledkem pečlivého ladění podle potřeb uživatelů. Nabízí výjimečný komfort, přesné ovládání a ekologické provedení pro moderního operátora PTZ kamer.

Technické specifikace:

Ovládání kamery

PTZ ovládání: VISCA-IP, NDI, ONVIF, PELCO-P, PELCO-D
Jemné PTZ ovládání: VISCA-IP, NDI

Ovládání ostření: Tlačítka automatického a manuálního ostření
Automatická expozice: Přímé tlačítko
Manuální expozice: Přepínací otočný ovladač – nastavení jasu / závěrky / zisku / clony

Automatické vyvážení bílé: Přímé tlačítko
Manuální vyvážení bílé: Přepínací otočný ovladač – nastavení R-Gain, B-Gain, barevné teploty

Automatické ostření: Přímé tlačítko
Manuální ostření: Přímé tlačítko (Near / Far)
BLC (kompenzace protisvětla): Přímé tlačítko

Zoom kroužek na joysticku: Ano (zapnutí / vypnutí)

Programovatelný spouštěč na joysticku: Nastavitelný – One-Push Focus, AI Tracking, One-Push AWB
Ovládání AI režimů kamery: Závislé na kameře, podporováno

Kopírování / vkládání nastavení kamery: Podporováno u vybraných kamer BirdDog (VISCA-IP, NDI)

Přístup ke kamerám

Max. počet podporovaných kamer: 255
Přímá tlačítka přístupu ke kameře: 6
Přímá tlačítka přístupu k presetům: 10
Max. počet presetů: 255 na kameru
OSD menu kamery: Tlačítko Menu / ovládání joystickem

Displej

Úhlopříčka displeje: 5″
Rozlišení displeje: 1280 × 720

Multiview IP video: Podporováno, NDI HX (proxy), RTSP (max. 30 fps)
IP video na celou obrazovku: Podporováno, NDI HX (proxy), RTSP (max. 30 fps)
Podporované IP video kodeky: H.264, H.265

Tally rámečky: Volitelné, režim multiview i celé obrazovky
On-screen menu: Plně konfigurovatelné
Světlý / tmavý režim: Ano

Podpora NDI

NDI ovládání: NDI HX2, NDI HX3, High Bandwidth NDI
NDI multiview: NDI HX2, NDI HX3
NDI router: Ano, sleduje aktuálně aktivní kameru
NDI vyhledávání: Podporováno
NDI Access Manager: Podporováno
Citlivost NDI PTZ: Standardní (NDI); ultra jemná (specifické pro BirdDog)

Nastavení / konfigurace

Webové rozhraní: BirdUI pro nastavení a aktualizace firmwaru
Světlý / tmavý režim: Ano
Výběr kamer pomocí API: Ano

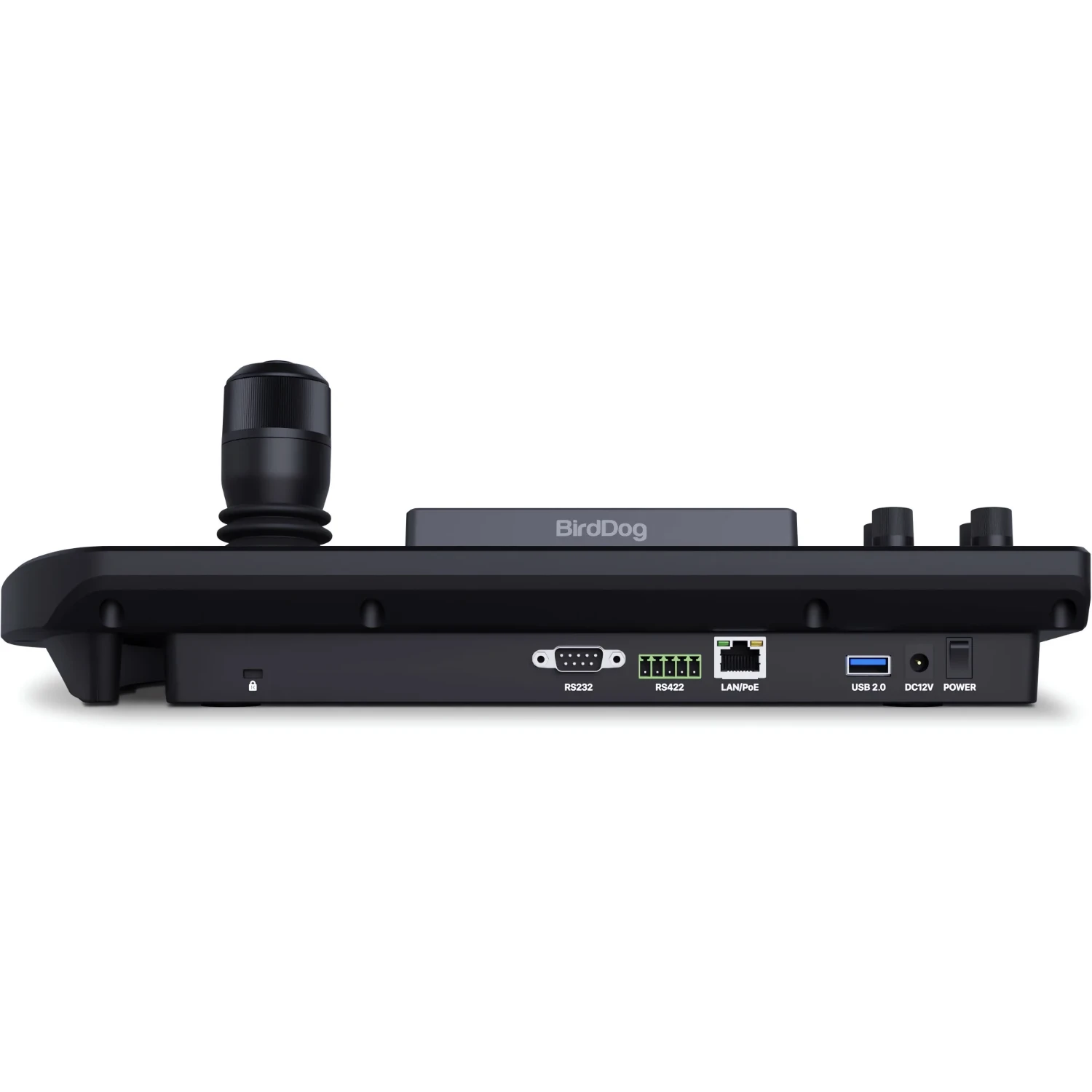

Sériová připojení

RS-232: D-Sub konektor (9pinový)
RS-422: Phoenix konektor

Mechanické provedení

Typ joysticku: 4D (integrované spouštěcí tlačítko)

Tlačítka: 37 tlačítek; podsvícená, s individuálním kontaktem, silikonová podložka
Otočné ovladače: 4 knoflíky; stiskací tlačítko, stupňované, 360° rozsah

Zoom páčka: Pružinová, nastavitelná

Rozměry:
377 × 177 × 118 mm; 14,84 × 6,96 × 4,64 in (D × Š × V včetně joysticku)

Materiál konstrukce: Hliník; OBP plasty z oceánského odpadu
Integrované madlo pro přenášení: Ano

Provozní teplota: −10 °C až +55 °C; 14 °F až 130 °F
Skladovací teplota: −10 °C až +55 °C; 14 °F až 130 °F

Provozní vlhkost: 20 % – 80 % (nekondenzující)
Skladovací vlhkost: 0 % – 90 % (nekondenzující)

Napájení: PoE (802.3af), DC 12 V
Spotřeba energie: ≤ 5 W

Rozměry balení:
390 × 215 × 165 mm; 15,35 × 8,46 × 6,49 in
