Advanced I/O Module for RED V-RAPTOR

Tilta Advanced I/O Module přidává kameře RED V-RAPTOR porty, které na těle nejsou: genlock, timecode, RED CTRL, tříkolíkový Fischer Run/Stop a dvoupinový LEMO 14,8 V. Ke kameře se připojuje integrovaným kabelem V-RAPTOR EXT a namontovat se dá na horní rukojeť, horní desku, spodní desku i do slotu bateriové desky, která ho zároveň napájí.

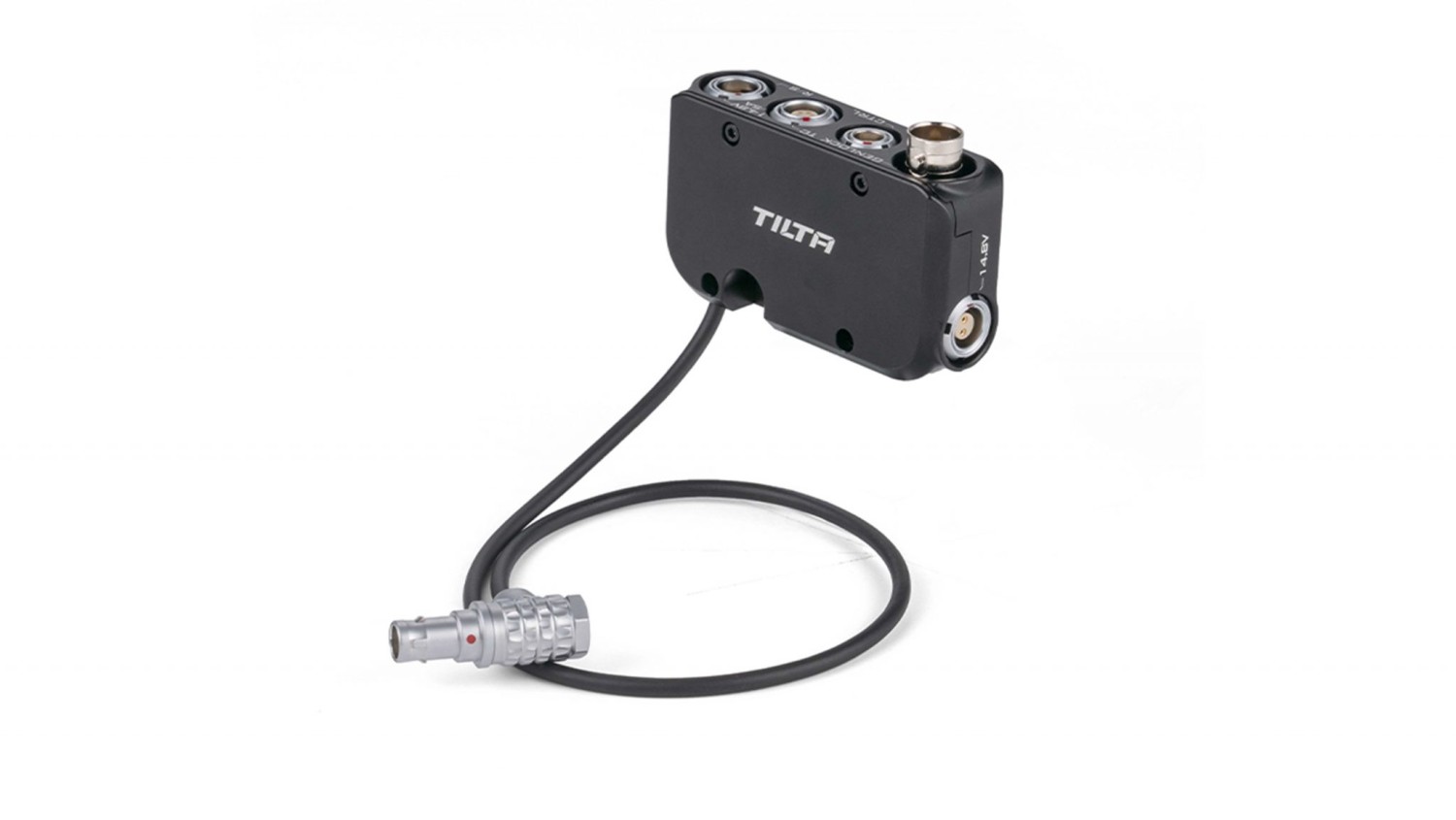

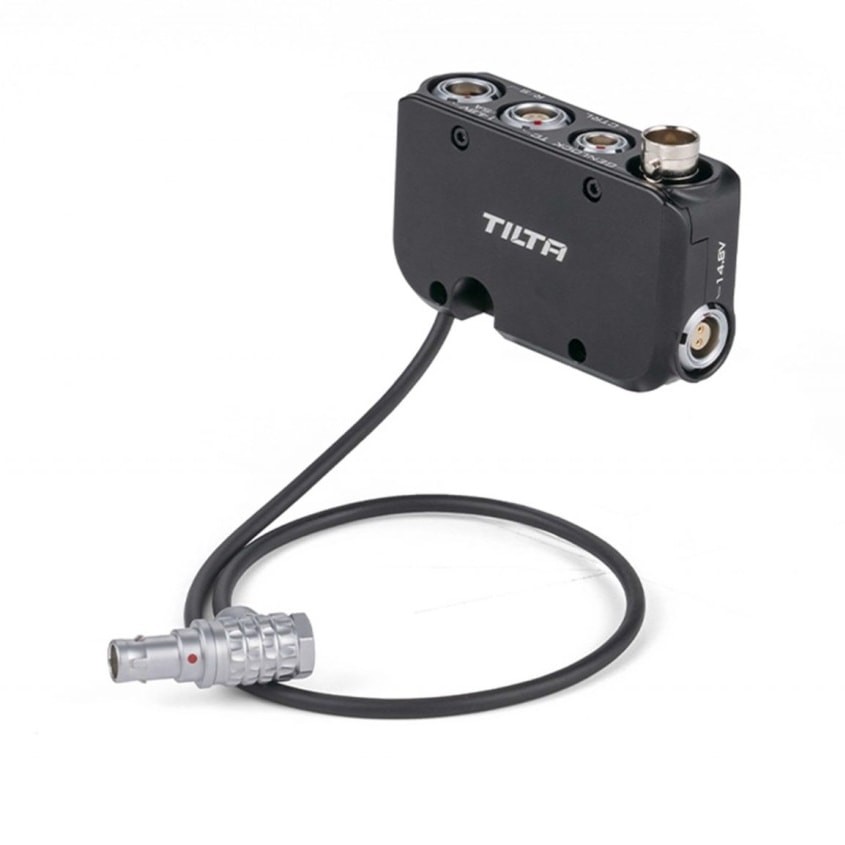

Tělo kamery RED V-RAPTOR má portů málo. Advanced I/O Module je krabička z hliníkové slitiny, která se k němu připojí integrovaným kabelem V-RAPTOR EXT a rozšíří komunikaci s kamerou o genlock, timecode, RED CTRL a tříkolíkový Fischer Run/Stop. Nemá pevné místo — nasadí se tam, kde je zrovna volno.

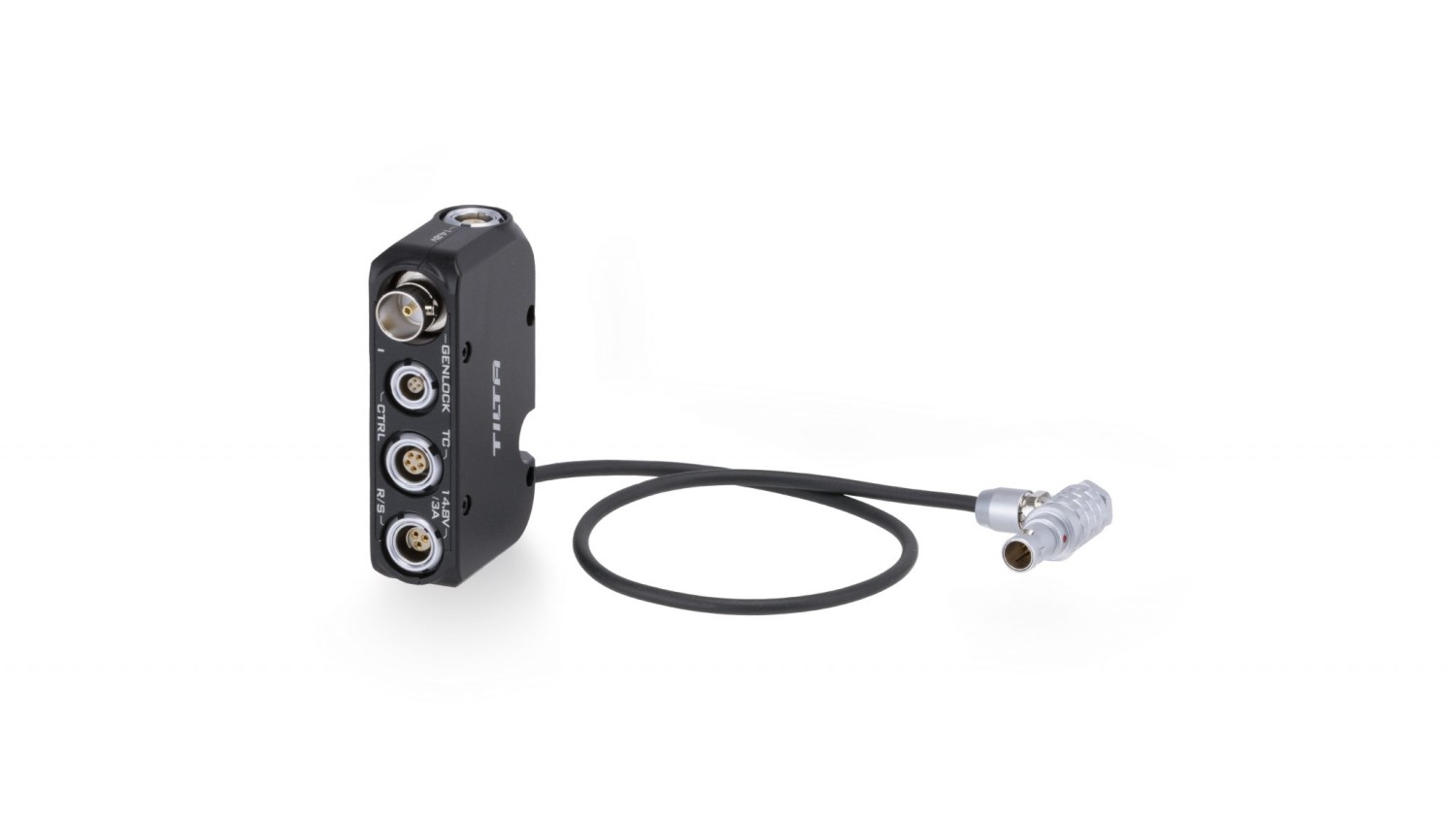

Pět portů, které na těle kamery nejsou

Modul přináší jeden vstupně-výstupní konektor 14,8 V 2-pin LEMO, jeden tříkolíkový Fischer R/S, port pro timecode, port RED CTRL a genlock. Integrovaný kabel V-RAPTOR EXT není příslušenství navíc — je součástí modulu, takže mezi kamerou a krabičkou nevisí nic, co by se dalo zapomenout doma.

Genlock, timecode, CTRL a Run/Stop vedle sebe

Port RED CTRL umí měnit nastavení kamery, když k němu připojíte ovládací kabel Tilta pro SmallHD Indie 7. Tříkolíkový Fischer R/S spouští a zastavuje záznam a zároveň dává 14,8 V, takže z něj jedním kabelem napájíte a spustíte i motor bezdrátového ostření Nucleus-M. Genlock a timecode jsou tam, kde je čekáte — pro vícekamerové natáčení a synchronizaci se zvukem.

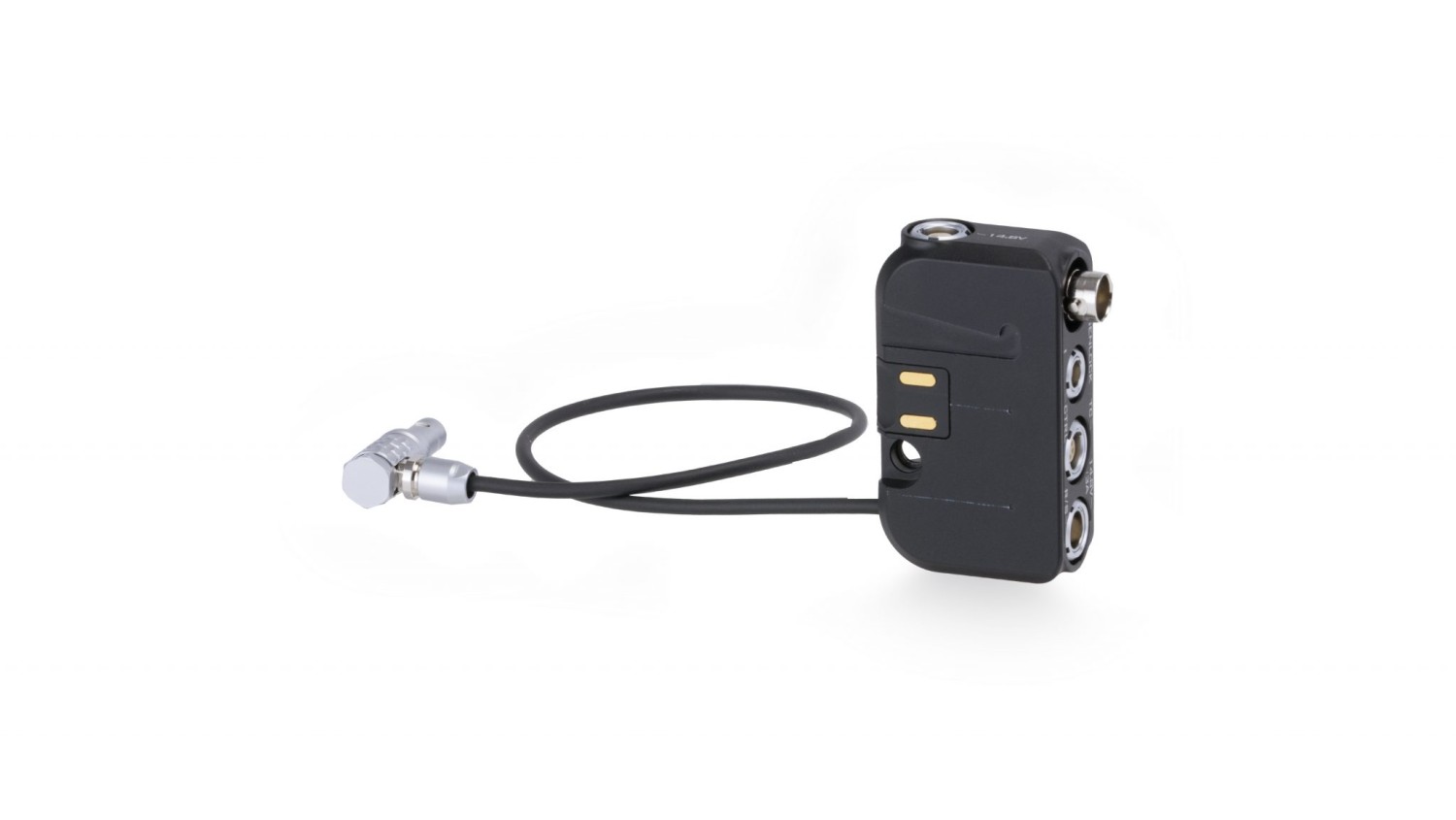

Kontakty vzadu, dvoupinové LEMO z boku

Vzadu jsou kontaktní plošky, které do sebe zapadnou se slotem bateriové desky Tilta pro V-RAPTOR — modul se tak napájí bez jediného kabelu. Když ho namontujete jinam, poslouží boční dvoupinový vstup LEMO; napájení tedy máte vždycky, ať je modul kdekoli.

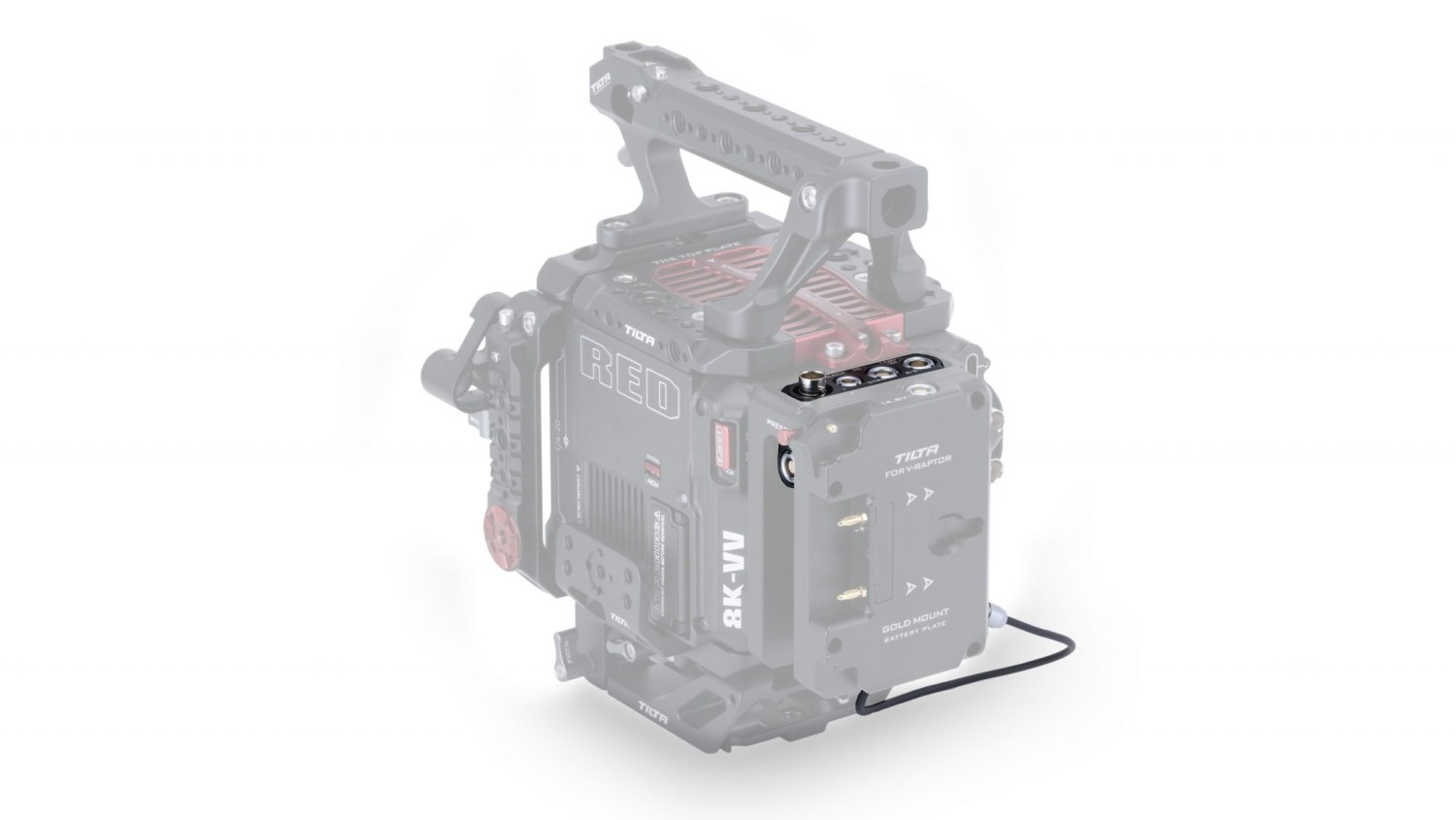

Zasune se do bateriové desky a napájí se z ní

Modul se zarovná s kontakty na bateriové desce Tilta a zasune do slotu. Deska ho drží i napájí. Dvoupinový konektor LEMO na modulu při tom zůstává volný a dává na výstupu 14,8 V pro další příslušenství.

Nasadí se tam, kde je na sestavě místo

Uchycení není jediné: modul jde na horní rukojeť, na horní desku, na spodní montážní desku klece i do slotu bateriové desky. Díky tomu se vejde skoro do každé sestavy — na rameno, na gimbal i do stísněné kabiny auta.

Co si k modulu pořídit

Ovládání kamery přes port RED CTRL vyžaduje ovládací kabel Tilta pro SmallHD Indie 7; není součástí dodávky.

Run/Stop přes tříkolíkový Fischer se propojuje volitelným kabelem — v katalogu je Tilta 2-Pin Lemo to 3-Pin Fischer (TCB-2LE-3FS-17) a Tilta 3-Pin Fischer to 4-Pin Lemo (TCB-3FS-4LE-17).

Bez kabelu modul napájí jen slot na bateriové desce Tilta pro RED V-RAPTOR (ESR-T08-BP-V); jinde se použije boční dvoupinový vstup LEMO.

Kompatibilita

Výrobce modul uvádí pro RED V-RAPTOR a RED KOMODO-X.

Modul spolupracuje s klecí Full Camera Cage a s bateriovou deskou Tilta pro V-RAPTOR.
