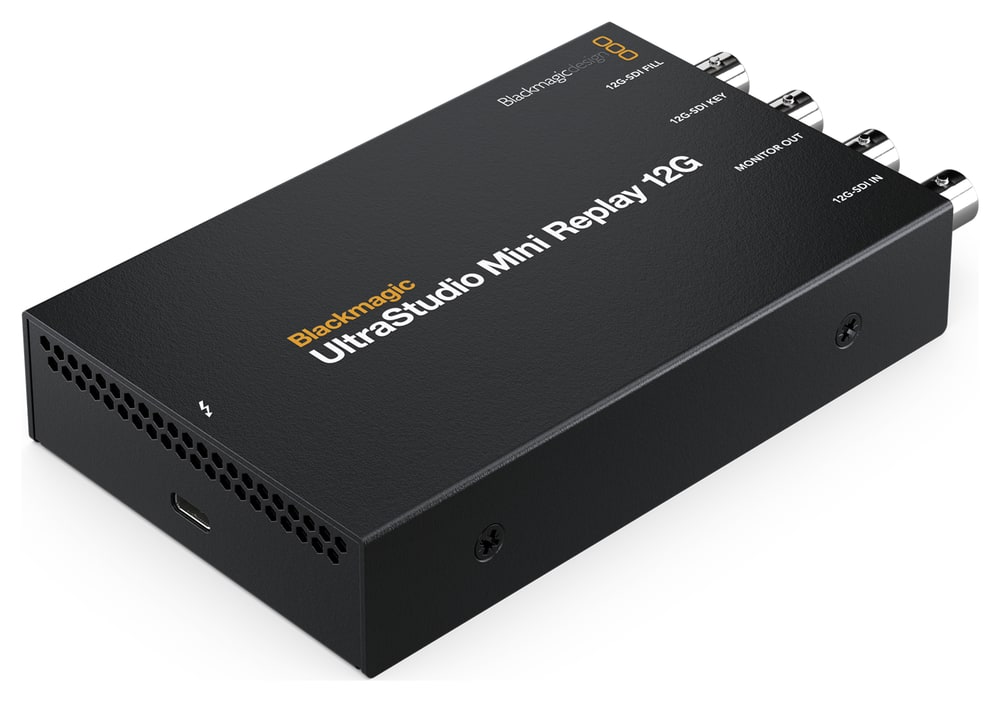

Blackmagic Design UltraStudio Mini Replay 12G

Blackmagic Design UltraStudio Mini Replay 12G je kompaktní Thunderbolt 4 zařízení pro současný záznam a přehrávání přes 12G-SDI. Je určené pro živé replaye, broadcast grafiku s fill/key a profesionální práci až do Ultra HD 2160p60. Kromě výstupů fill a key má samostatný monitorovací výstup a vstup 12G-SDI, takže počítač může obraz v reálném čase zaznamenávat, zpracovávat i vysílat.

Záznam i přehrávání současně

Kompaktní rozhraní pro počítače s Thunderbolt 4 spojuje vstup 12G-SDI se samostatnými výstupy fill a key a monitorovacím výstupem. Hodí se pro okamžité replaye, grafiku i ingest v DaVinci Resolve.

Vstup 12G-SDIVýstupy fill a keyMonitorovací výstupAž 2160p60 a 4K DCIThunderbolt 4

Replay bez těžkopádného racku

Vstup lze připojit k multiview výstupu přepínače a záznam okamžitě použít pro opakované přehrání. Zařízení přitom zůstává malé a napájí se přímo z portu Thunderbolt.

Současný ingest a playout

Zachytává a přehrává video ve stejný okamžik.

Ultra HD přes jediný BNC

12G-SDI podporuje SD, HD i Ultra HD do 2160p60.

16kanálový zvuk

Vložený zvuk SDI nabízí až 16 kanálů na vstupu i výstupu.

Pro současné počítače

Připojení vyžaduje port Thunderbolt 4 s konektorem USB-C; rozhraní je napájeno přímo z počítače.

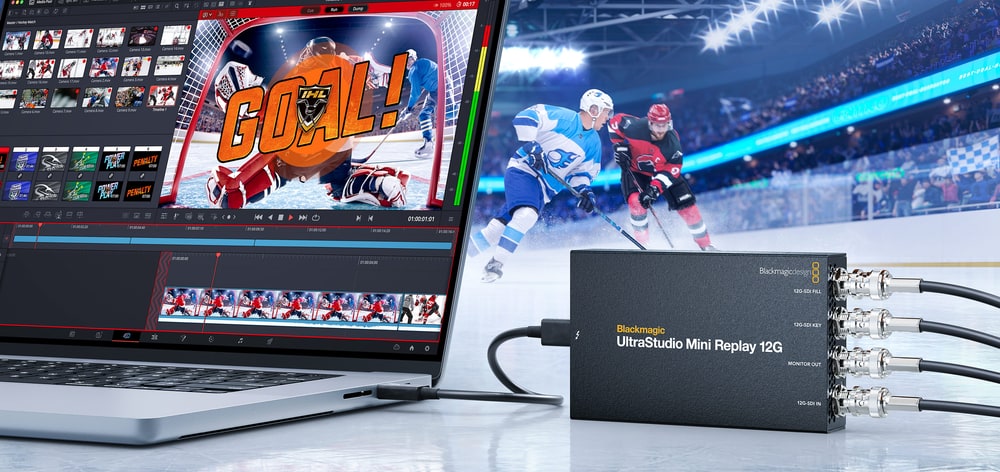

Replay a vysílací grafika z počítače

Model jen s 12G-SDI dokáže zaznamenávat a přehrávat současně. Vstup připojíte k multiview výstupu přepínače a replay pak pustíte přes výstupy fill a key, i s automatickým stingerem. Počítač tak poslouží i jako procesor pro AI zpracování obrazu v reálném čase.

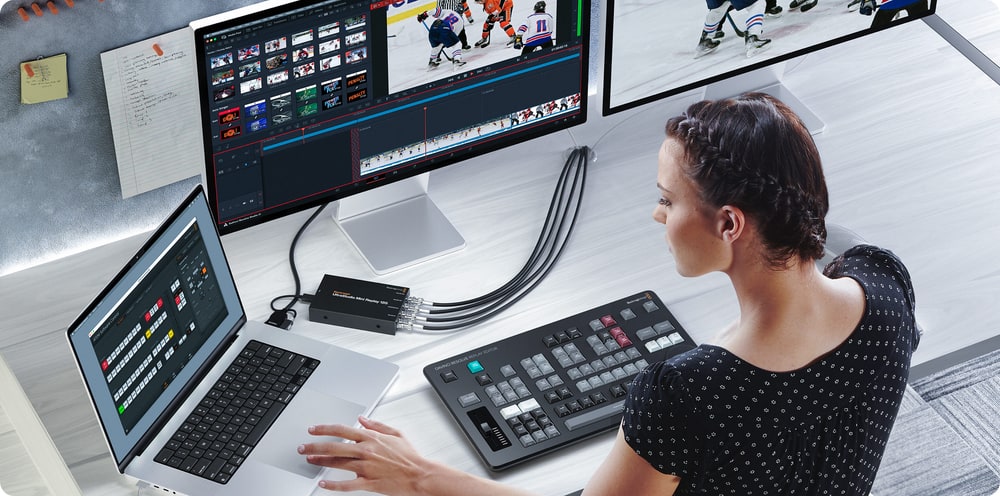

Tři nezávislé cesty SDI

Dva programové výstupy poskytují fill a key pro titulky či automatizovanou grafiku; třetí, monitorovací výstup je aktivní stále, takže na něm připravíte další replay. Vstup 12G-SDI je ideální pro sledování multiview přepínače.

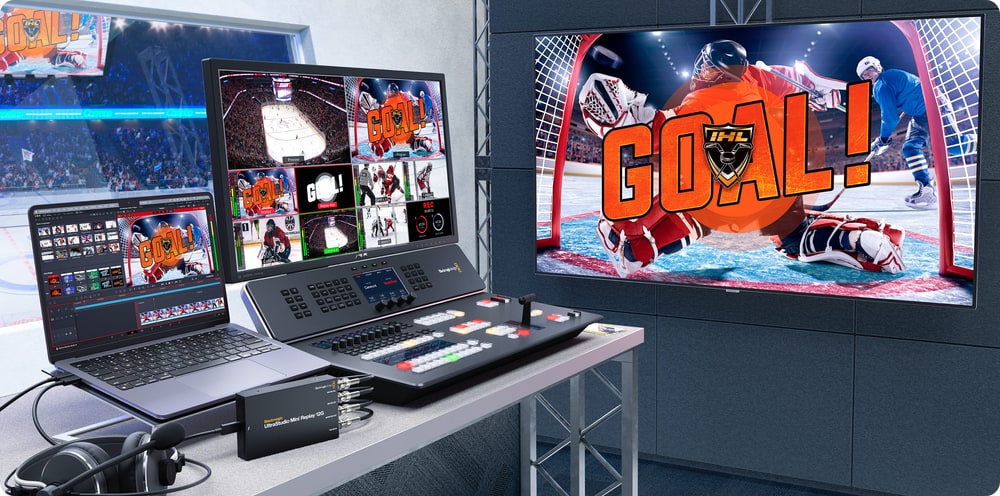

Fill a key do přepínače

Výstupy fill a key se připojí k downstream keyeru přepínače, který lze ztlumit, takže se obraz do vysílání neprolne, dokud replay nezačne. Rozhraní má hardwarovou podporu rámcových bufferů RGBA i YUVA a grafiku RGBA převede na 10bitové YUV 4:2:2:4 na obou výstupech.

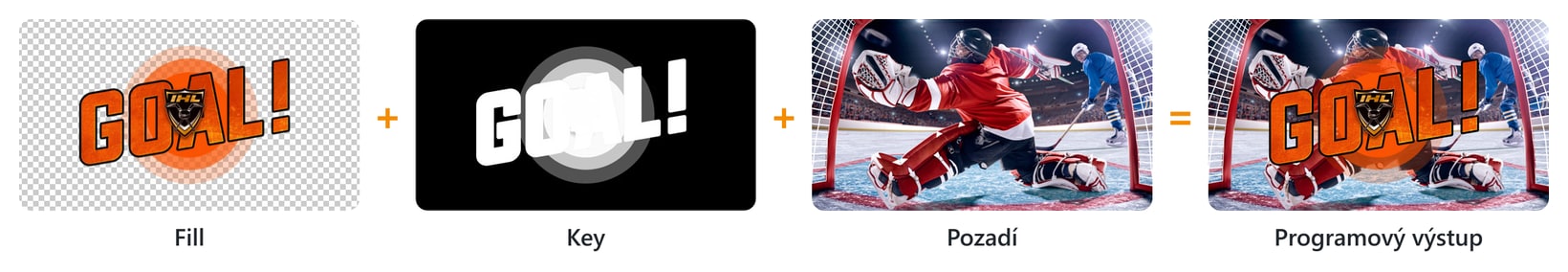

Jak funguje fill a key

Výstup fill nese barevnou grafiku, výstup key její průhlednost. Přepínač je spojí s pozadím a na programovém výstupu se grafika objeví přes živý obraz s hladkými okraji.

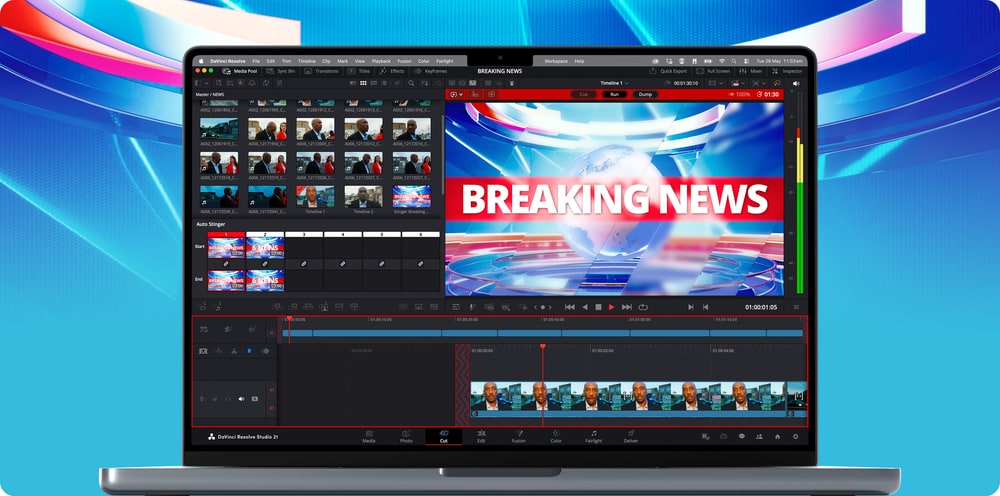

Zpravodajství a replay v DaVinci Resolve

Stránka Cut v DaVinci Resolve nabízí střih, přehrávač médií i funkce pro replay a přehraje prakticky jakýkoli formát souboru. Klipy s alfa kanálem vyšle jako 10bitový SDI fill a key, prohlížeč s více zdroji zobrazí časově shodné klipy v multiview a ovládání „on air“ dovolí výstupem key zapnout downstream keyer přepínače jedním tlačítkem – včetně automatického stingeru.

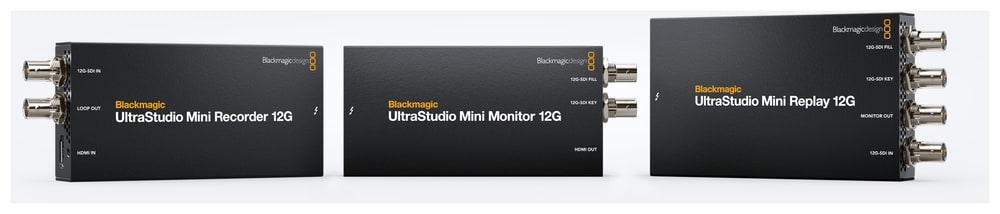

Tři modely řady UltraStudio Mini 12G

Mini Monitor 12G obraz z počítače jen přehrává, Mini Recorder 12G jen zaznamenává ze 12G-SDI a HDMI a Mini Replay 12G zvládá záznam i přehrávání přes 12G-SDI současně. Všechny tři pracují v SD, HD i Ultra HD až do 2160p60.

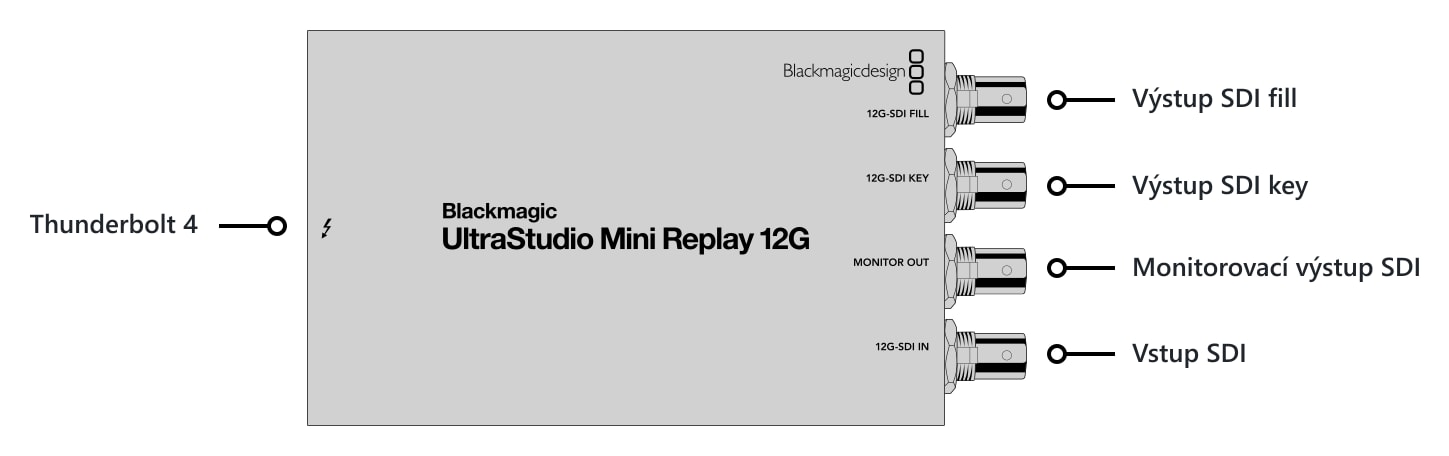

Konektory

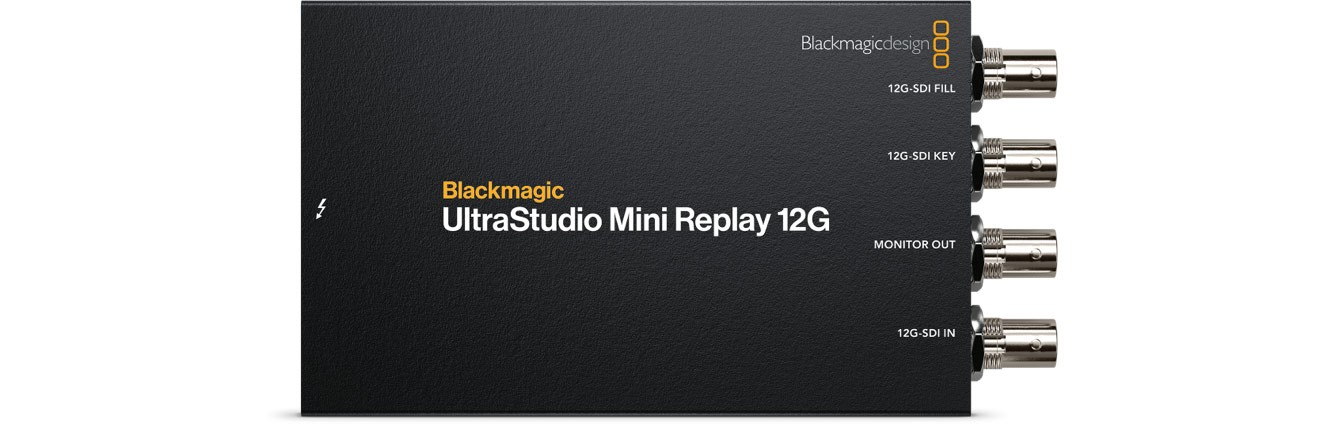

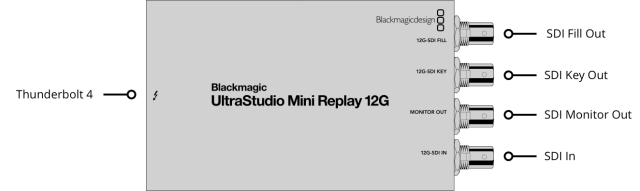

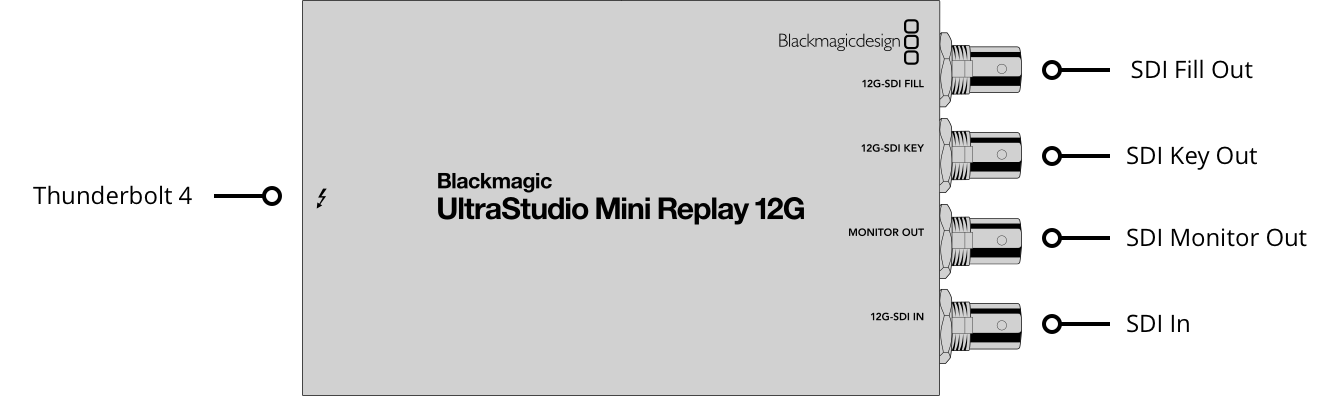

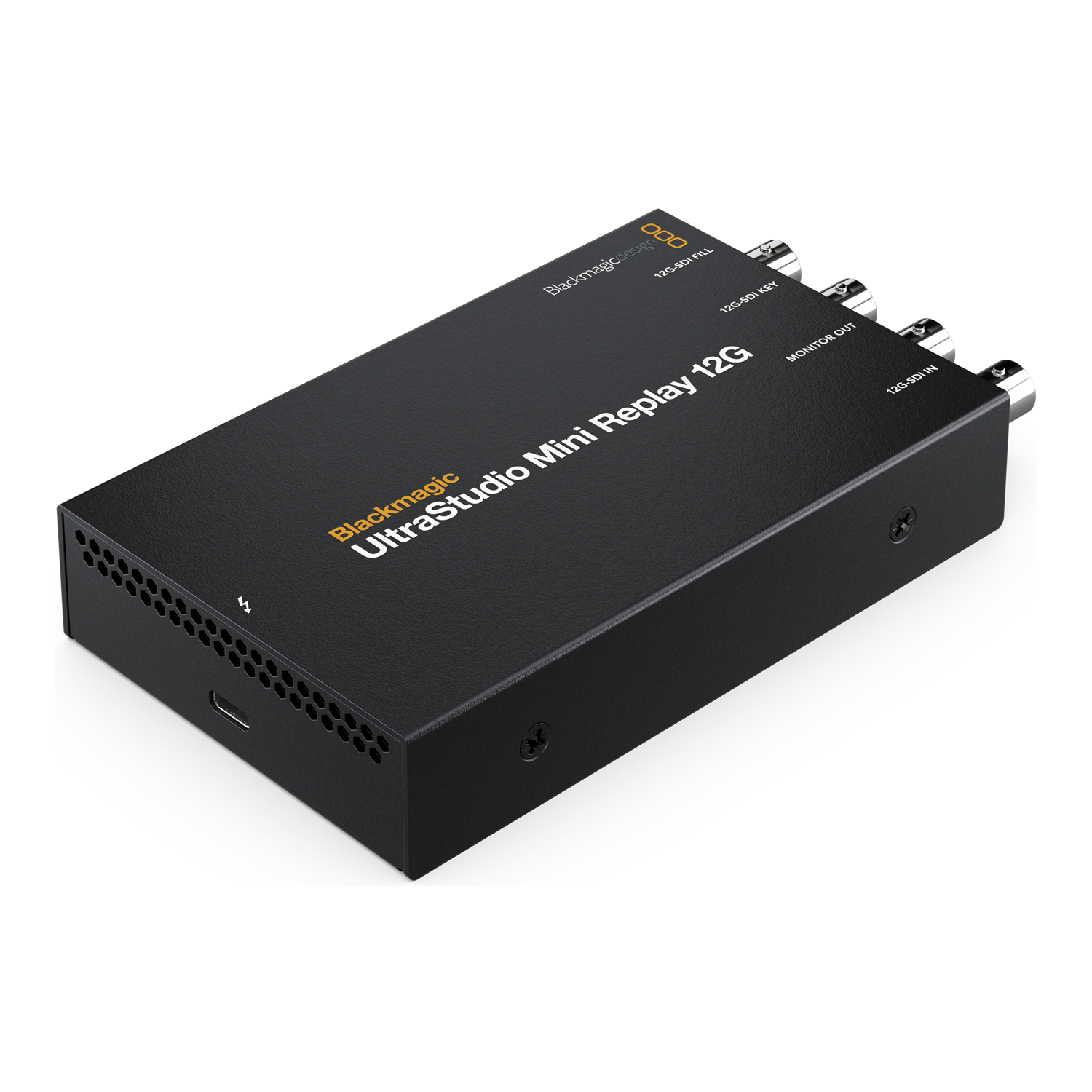

Na jedné straně jsou čtyři konektory BNC – výstupy 12G-SDI fill a key, monitorovací výstup a vstup 12G-SDI –, na protější straně port Thunderbolt 4 pro data i napájení. Výstup HDMI tento model nemá.

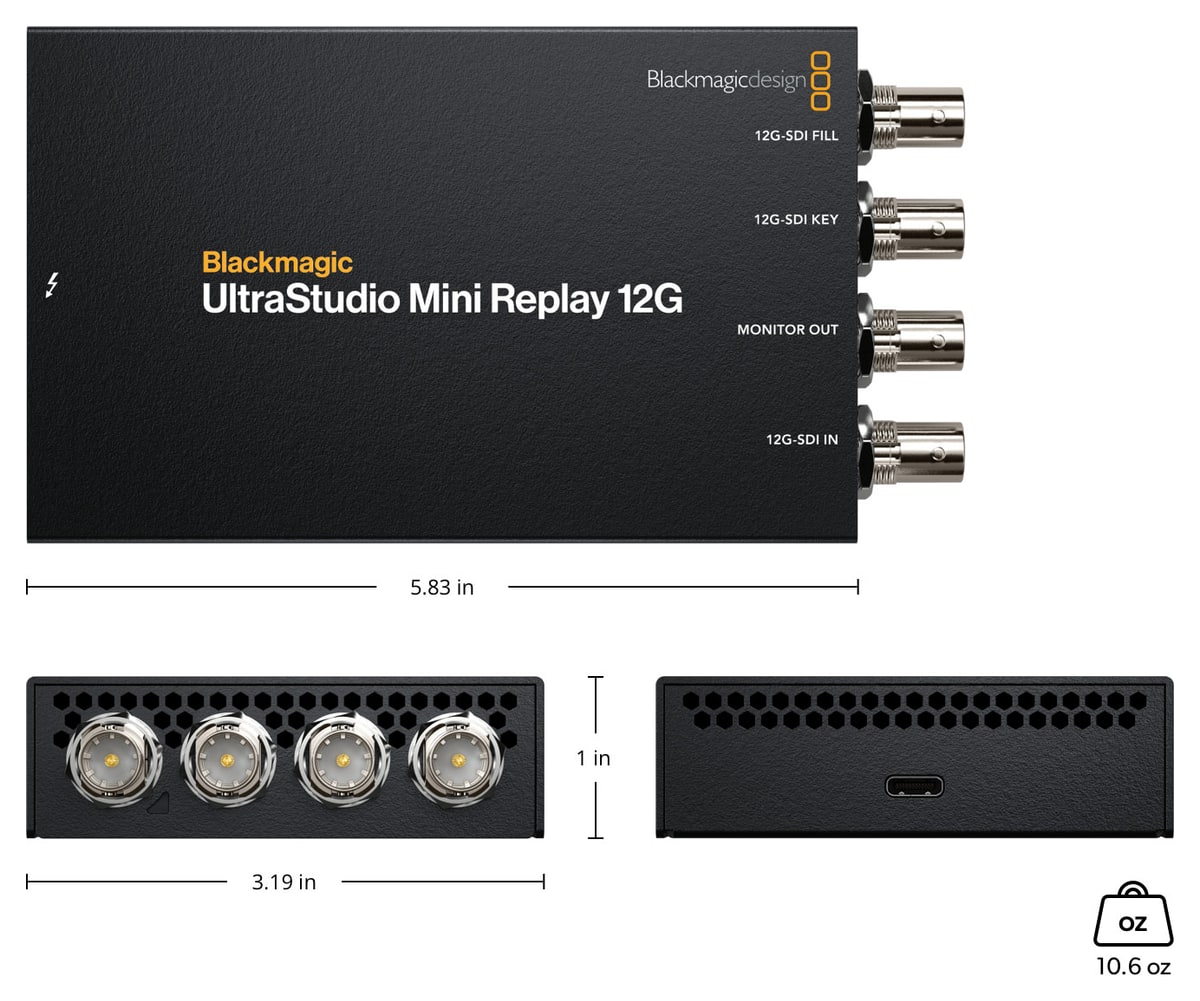

Rozměry a hmotnost

Tělo měří 148 × 81 × 25 mm a váží 300 g, na stole vedle počítače zabere minimum místa.
