Tilta Universal Battery Plate - V Mount

Tilta Universal Battery Plate V-Mount je univerzální bateriová deska, která z jedné V-Mount baterie napájí kameru i celé příslušenství: pět výstupů P-Tap 14,8 V, dvoupinový LEMO a třípinový Fischer 14,8 V, k tomu SDI rozbočovač s jedním vstupem a dvěma výstupy. Kloubový držák ji posadí na 15mm tyče v libovolné poloze. Kamera se připojuje kabelem P-Tap pro konkrétní model (není součástí balení).

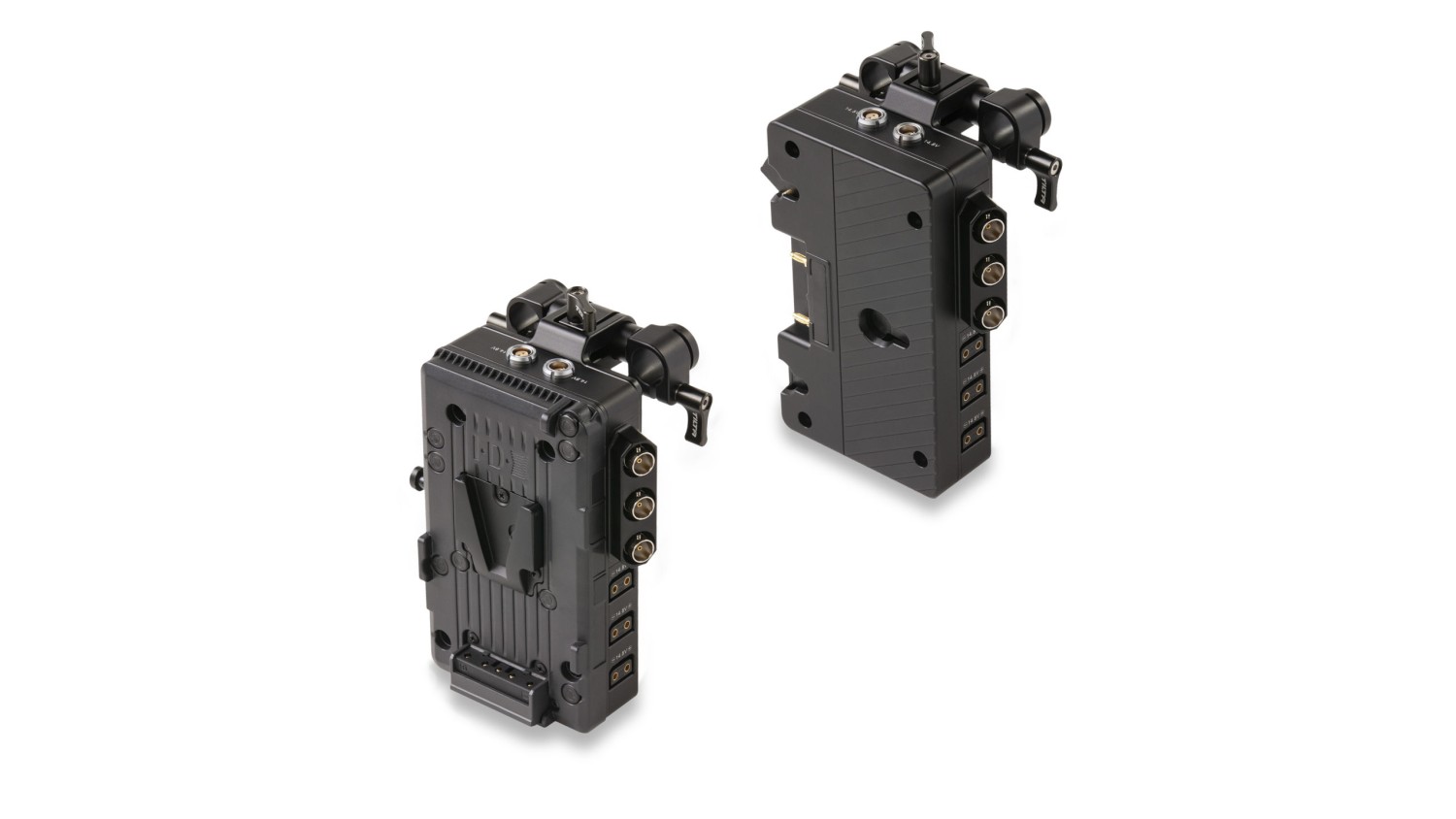

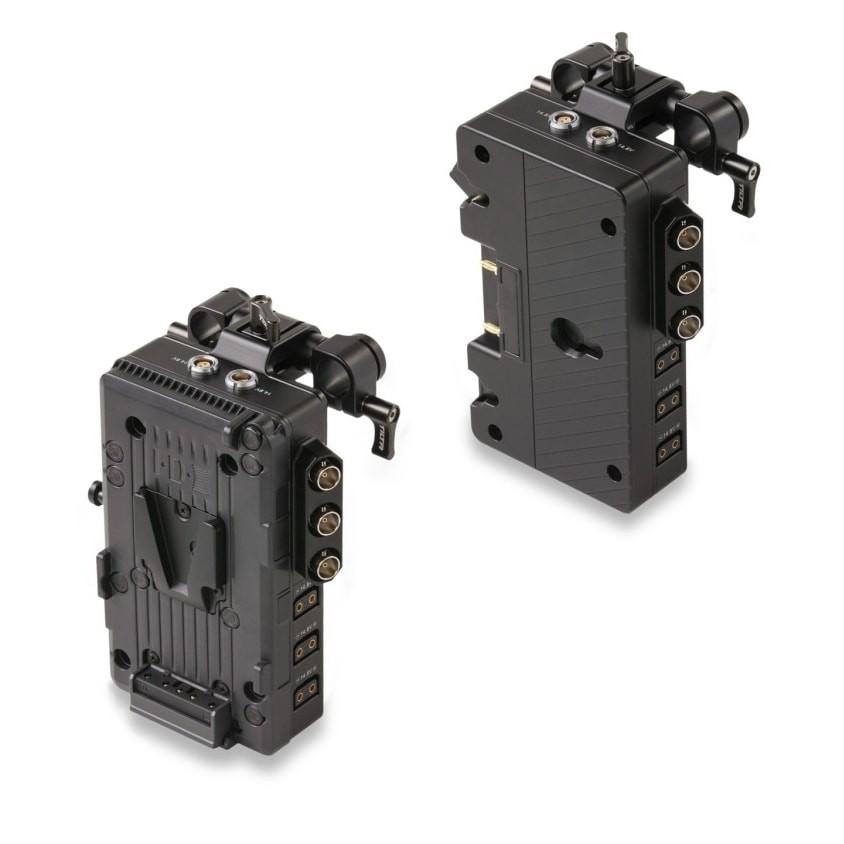

Tilta Universal Battery Plate V-Mount je bateriová deska pro kameru, která vlastní V-Mount nemá — nebo má, ale potřebuje víc výstupů. Sedí na 15mm tyčích, nese jednu V-Mount baterii a rozvádí její proud do kamery, monitoru, vysílače obrazu a dalšího příslušenství. Stejná deska existuje i ve verzi Gold Mount.

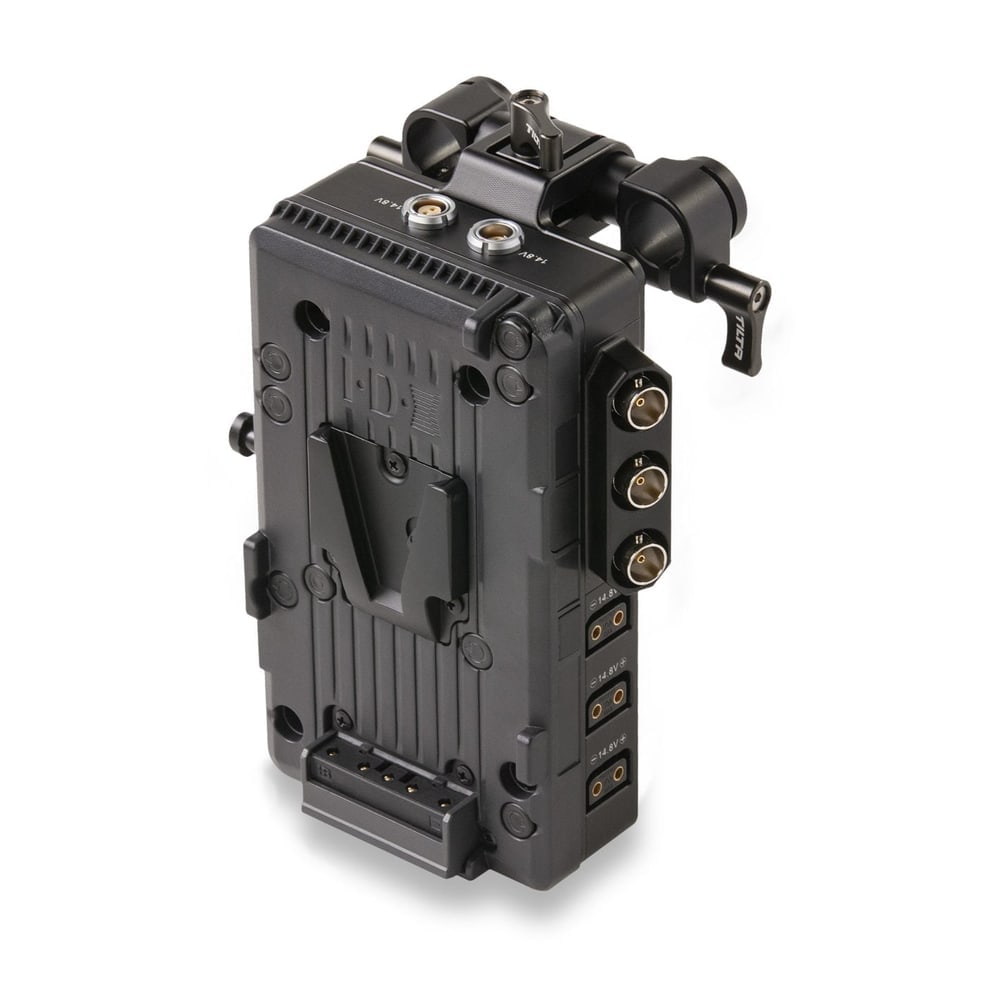

Pět výstupů P-Tap pro kameru i příslušenství

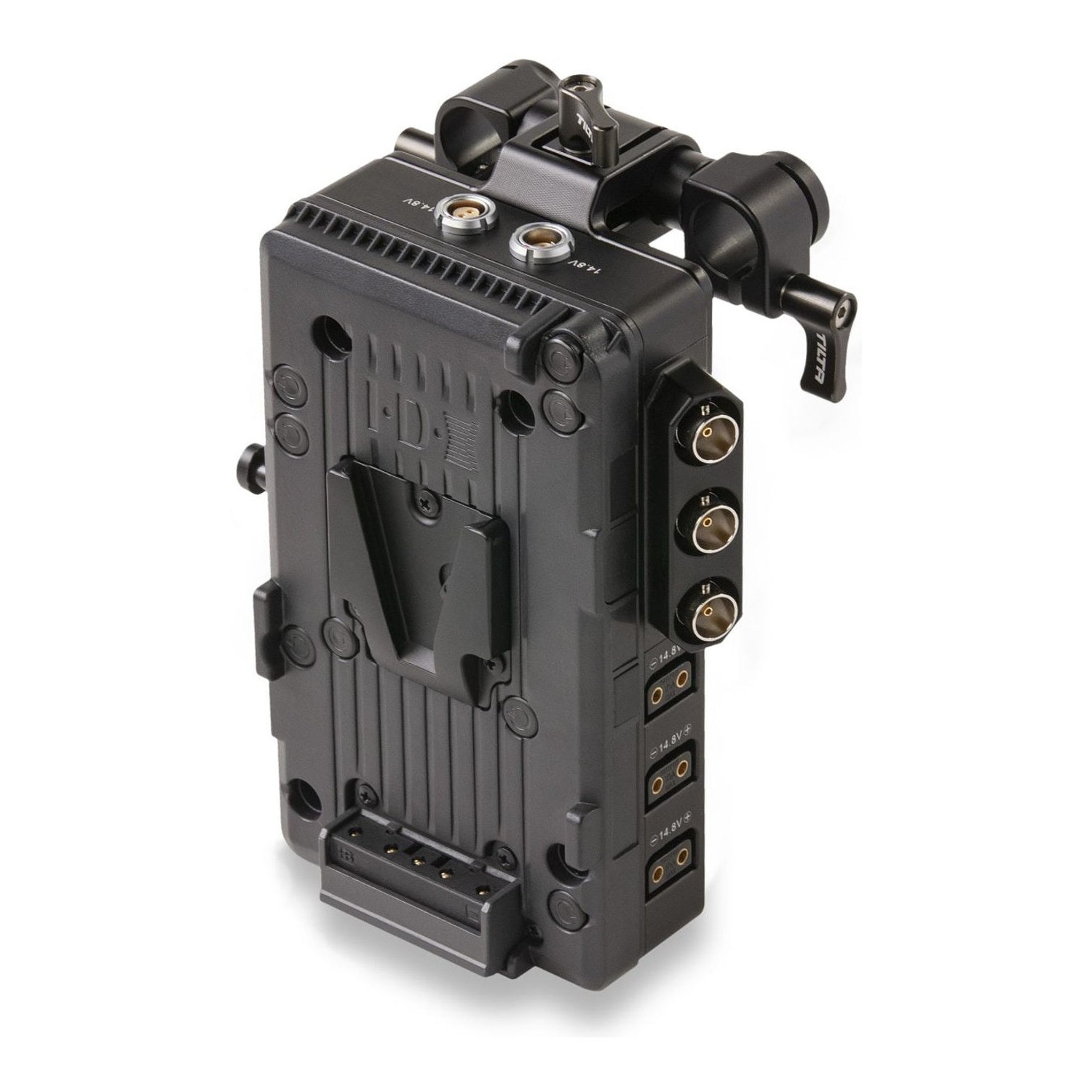

Na bočnicích a spodní hraně desky je celkem pět výstupů P-Tap 14,8 V. Jeden z nich napájí kameru — Tilta k tomu nabízí kabely P-Tap pro konkrétní modely (Canon C200/C300 Mk II, ARRI Alexa Mini, konektory DC 5,5/2,1 a 5,5/2,5 mm a další), které se kupují zvlášť. Zbylé výstupy uživí monitor, vysílač obrazu nebo motory ostření. Před připojením kamery si ověřte její vstupní napětí; přepětí ji může poškodit.

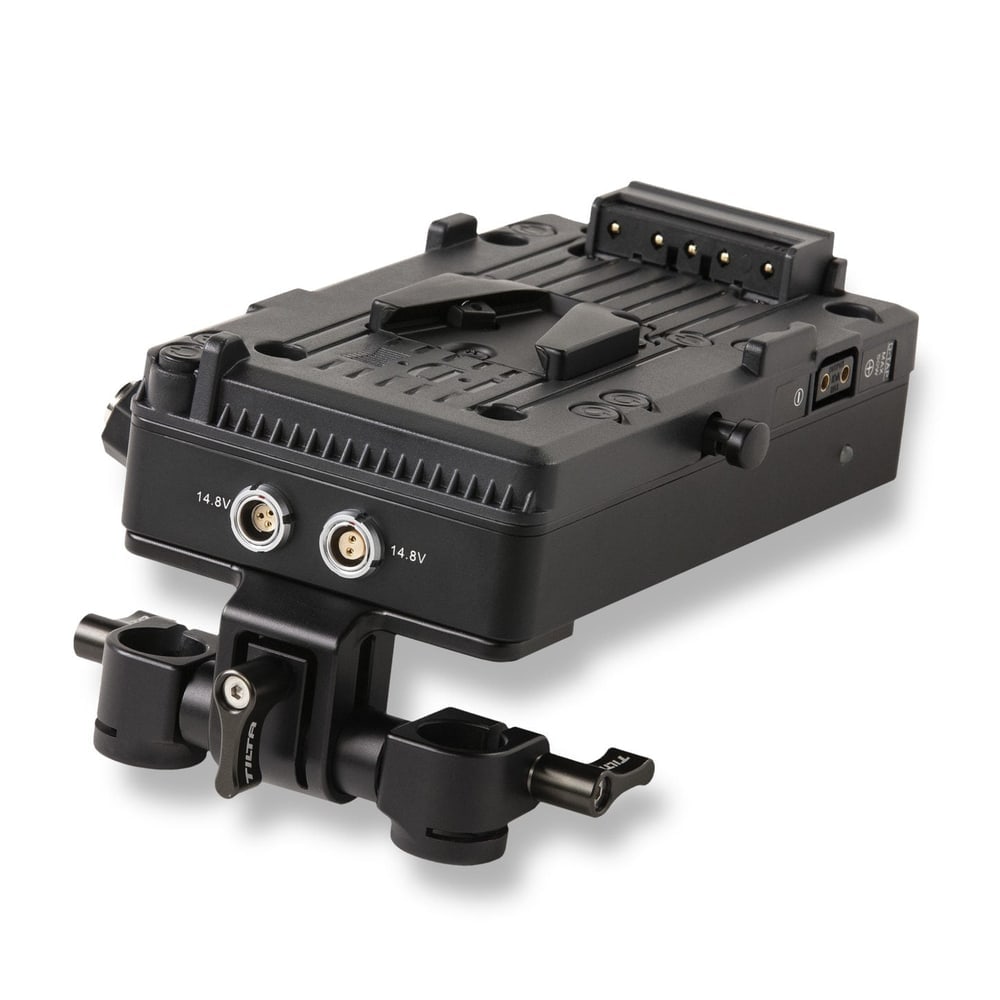

LEMO, Fischer a SDI rozbočovač

Na čele desky jsou dva další výstupy 14,8 V — dvoupinový LEMO a třípinový Fischer — pro příslušenství s odpovídajícími konektory. Na bočnici nad výstupy P-Tap sedí tři konektory SDI: jeden vstup a dva výstupy, takže deska zároveň slouží jako rozbočovač signálu SDI z kamery na monitor a vysílač bez dalšího přístroje v sestavě.

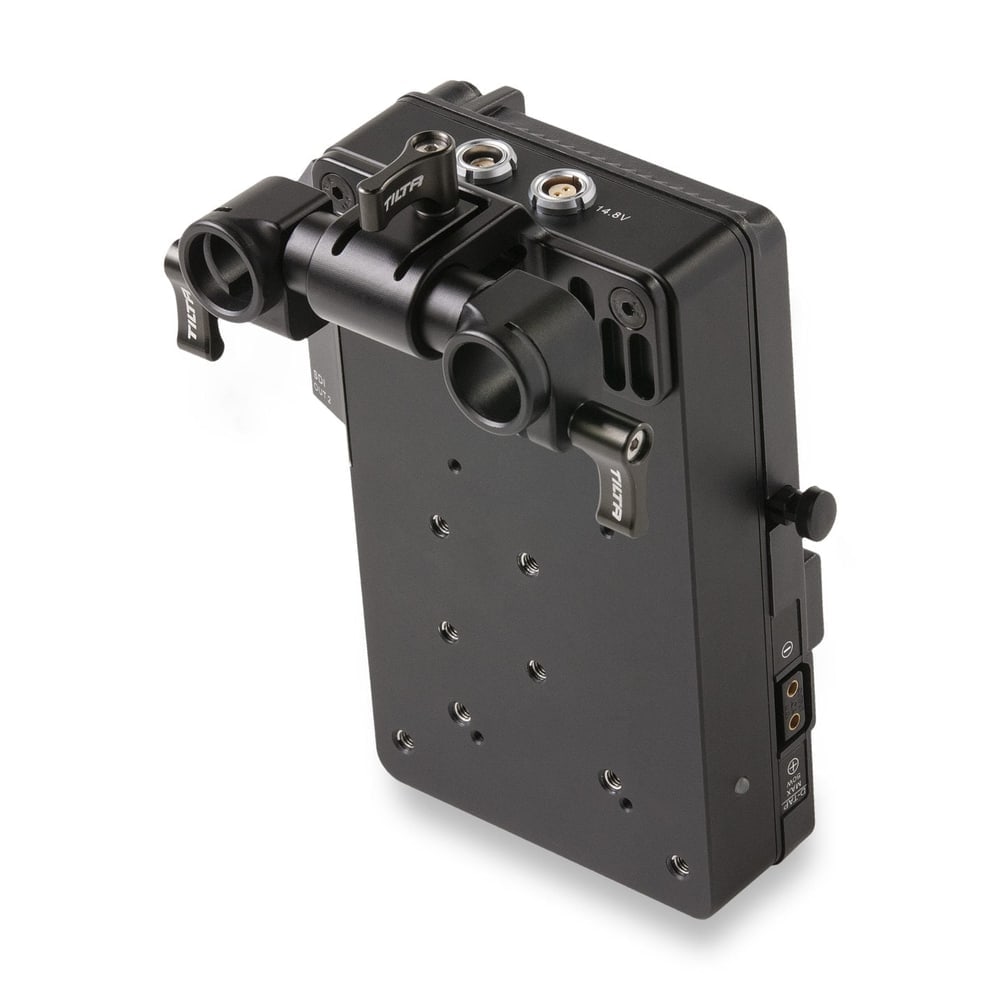

Kloubový držák na 15mm tyče

Deska se montuje na 15mm tyče kloubovým držákem s klopným šroubem, který dovolí naklopit ji do libovolného úhlu — na zadní straně sestavy tak sedí přesně tam, kde vyvažuje objektiv. Adaptér na 15mm tyče se čtyřmi šrouby je součástí balení. Tělo je z hliníkové slitiny s nerezovými, měděnými a ABS prvky; V-Mount držák přijme každou V-Mount baterii.

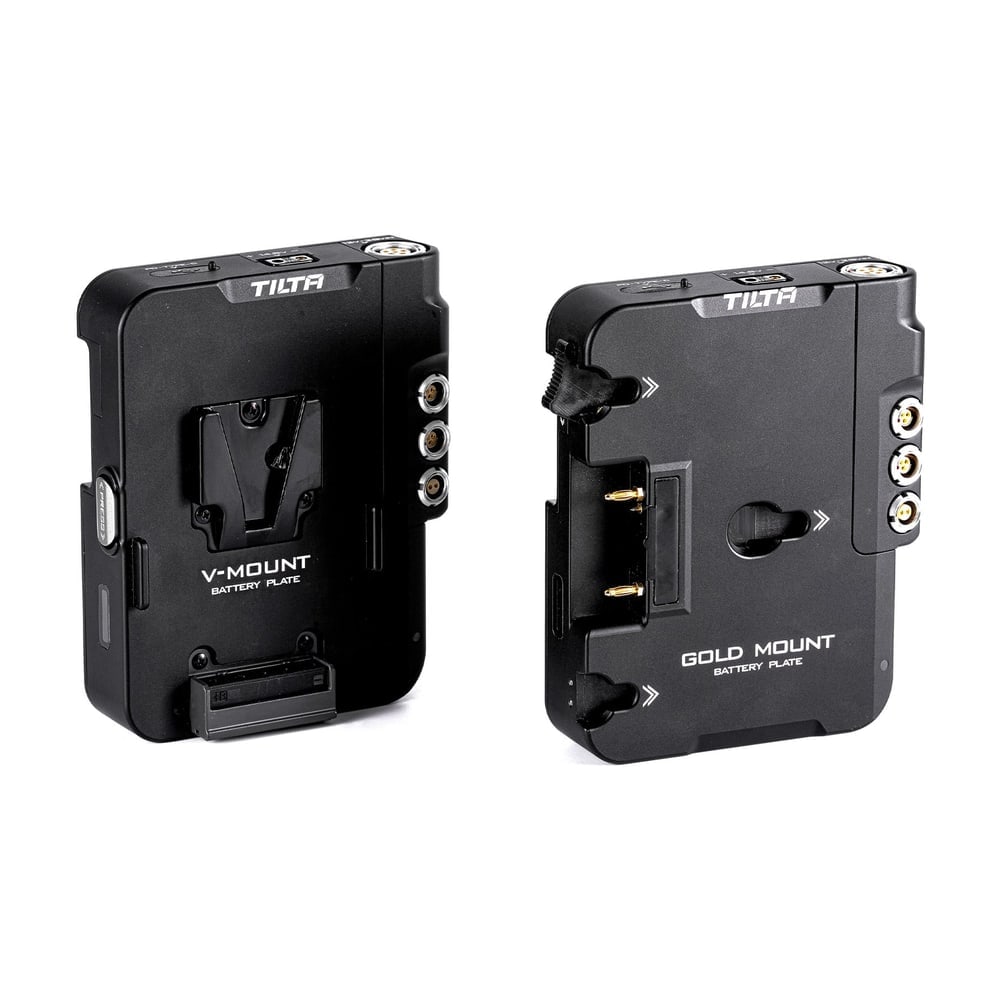

Napájení Tilta: V-Mount a Gold Mount

Bateriové desky Tilta mají jeden úkol: dostat do kamery a k příslušenství proud z velké V-Mount nebo Gold Mount baterie, aby se výměny baterií omezily na minimum. Každá deska existuje v obou provedeních — V-Mount a Gold Mount (Anton Bauer) — a rozvádí energii přes výstupy P-Tap, USB-C a dvoupinové LEMO, na které Tilta nabízí napájecí kabely pro konkrétní kamery, monitory a vysílače obrazu. Desky pro konkrétní tělo se montují do bateriové komory nebo na klec, univerzální desky na 15mm tyče. Tento díl je jedním z nich.
