Sony AN-01

Anténa s logaritmicko-periodickou strukturou a vestavěným nízkošumovým zesilovačem pro stacionární přijímače a anténní rozbočovače Sony, například řady DWX (DWR-R03D, DWR-R02D) nebo WD-850A. Pokrývá pásmo 470 až 862 MHz. Zisk zesilovače se přepíná na 18, 10 nebo 0 dB, napájení 9 nebo 12 V dostane anténa z přijímače po koaxiálním kabelu a pro diverzitní příjem se používají dvě antény.

Směrová anténa s vlastním zesilovačem

Logaritmicko-periodická anténa míří na vysílače a oproti všesměrové anténě v tomto směru zlepší citlivost příjmu. Vestavěný nízkošumový zesilovač vyrovná ztráty v dlouhém koaxiálním kabelu.

LPDA470–862 MHzZISK 18 / 10 / 0 dBBNC-R · 9 / 12 V

Přijímač napájí zesilovač

Anténa se připojuje koaxiálním kabelem ke konektoru BNC přijímače nebo anténního rozbočovače, který jí po stejném kabelu dodá 9 nebo 12 V. Zisk přepnete na 18, 10 nebo 0 dB; v poloze REMOTE ho určí napětí: 9 V dá 10 dB, 12 V dá 18 dB.

Dvě antény pro diverzitu

Pro diverzitní příjem se AN-01 používají v páru, nejméně asi 1,5 m nad podlahou, alespoň 1 až 2 m od sebe a špičkou k vysílačům.

Na stojan i do ruky

Tyč s rukojetí má závit PF1/2 a v balení jsou redukce na 5/8" a 3/8"; sklon antény ve svislém směru je nastavitelný.

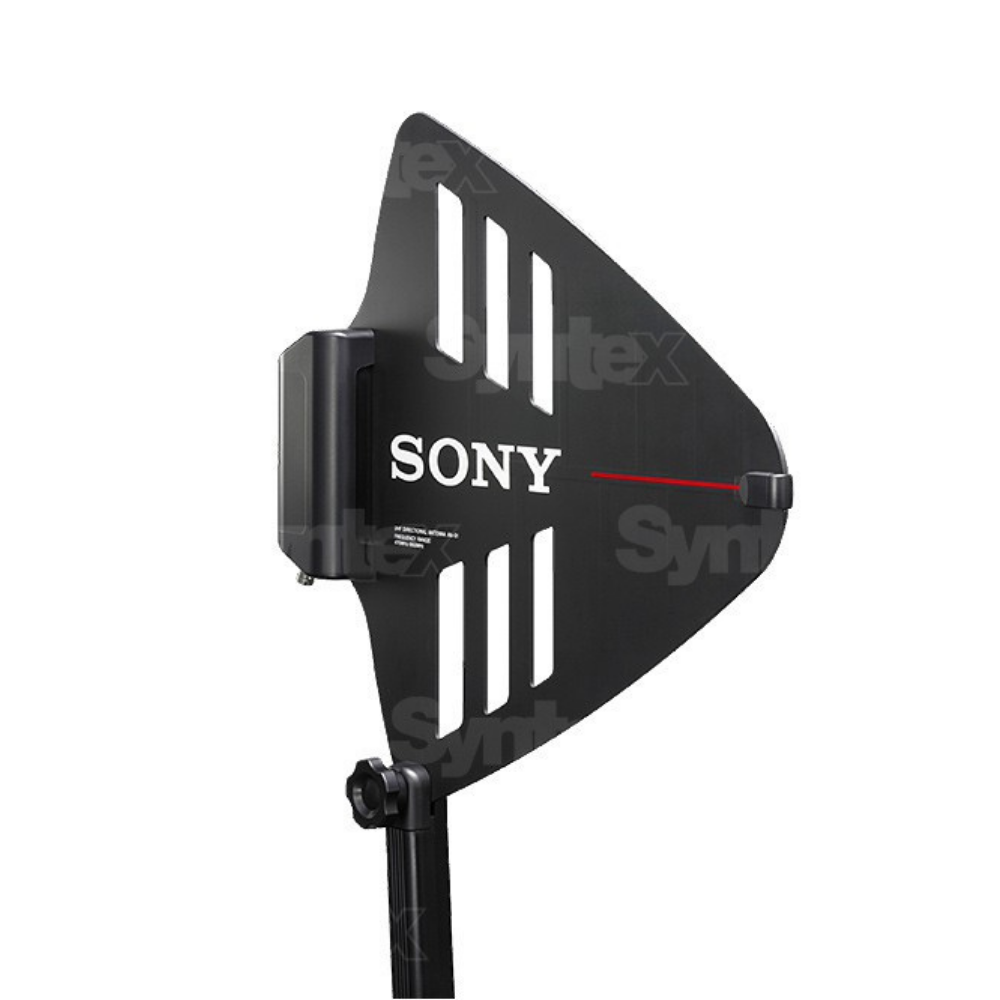

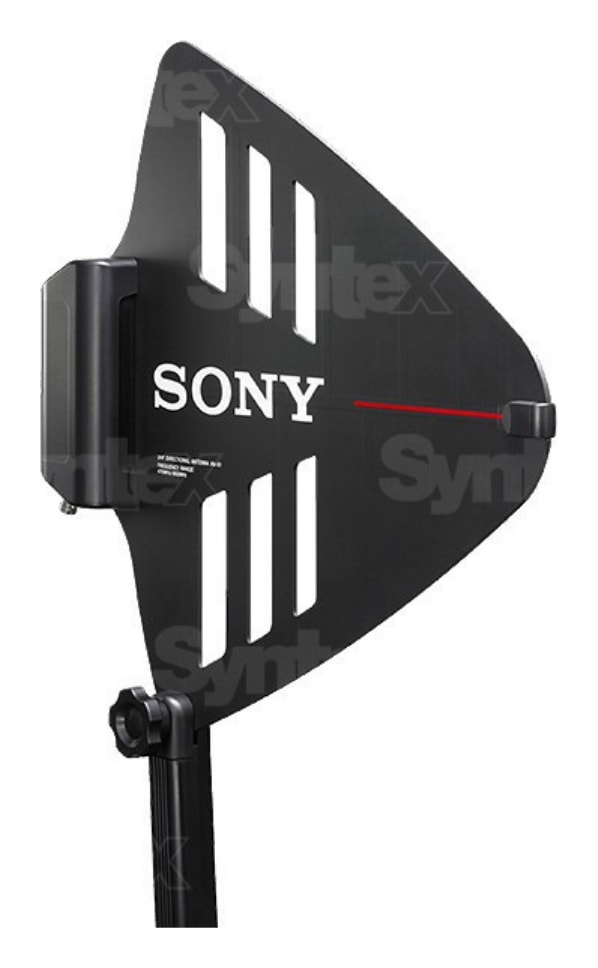

Sony AN-01 je směrová UHF anténa určená pro analogové i digitální bezdrátové mikrofonní systémy Sony.

Hlavní vlastnosti

• Typ antény: logaritmicko-periodická dipólová anténa (LPDA)
• Pro diverzitní příjem se používají dvě antény AN-01
• Jedna anténa AN-01 pokryje kmitočtové pásmo 470 až 862 MHz
• Napájení 9 V nebo 12 V DC z přijímače po anténním kabelu
• Přepínatelný zisk zesilovače 18 / 10 / 0 dB
• V balení je tyč s rukojetí pro upevnění antény na mikrofonní stojan
