Roland XS-62S

XS-62S je šestikanálový video přepínač s funkcí míchání zvuku a ovládání kamer PTZ pro trvalé instalace i akce na místě. Toto výkonné integrované řešení v kompaktní rackové jednotce 1U podporuje širokou škálu aplikací, včetně prezentací, představení, speciálních akcí, firemních AV konferencí, e-learningu a dalších.

XS-62S je šestikanálový video přepínač v jednotce 1U do racku. Kombinuje přepínání SDI, HDMI i analogových zdrojů, 18kanálový audio mix a ovládání PTZ kamer, takže jedna obsluha zvládne prezentaci, konferenci, bohoslužbu i streamovanou akci.

Přepínač, mix a PTZ v jednom racku

Čtyři 3G-SDI a dva HDMI vstupy, pět výstupů, tři režimy přepínání a ovládání PTZ kamer přímo z panelu.

4× 3G-SDI + 2× HDMIAnalogový vstup RGB/komponent18kanálový audio mixOvládání PTZ kamer1U do racku

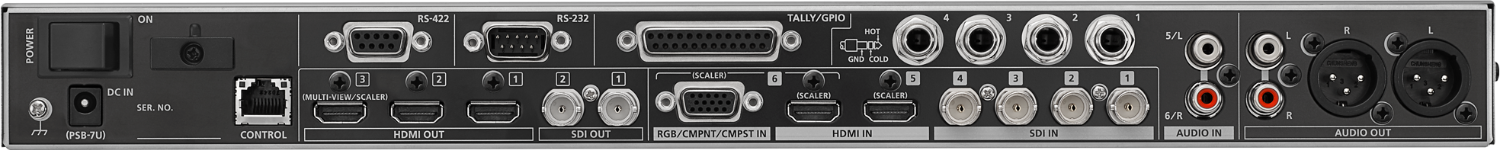

Vše na zadním panelu

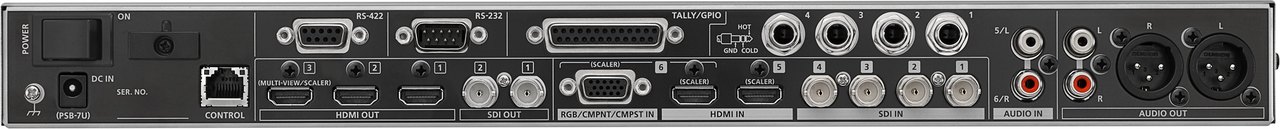

Čtyři SDI a dva HDMI vstupy (šestý i jako RGB, komponent nebo kompozit), dva SDI a tři HDMI výstupy, RS-232, RS-422 pro VISCA, LAN a tally/GPIO.

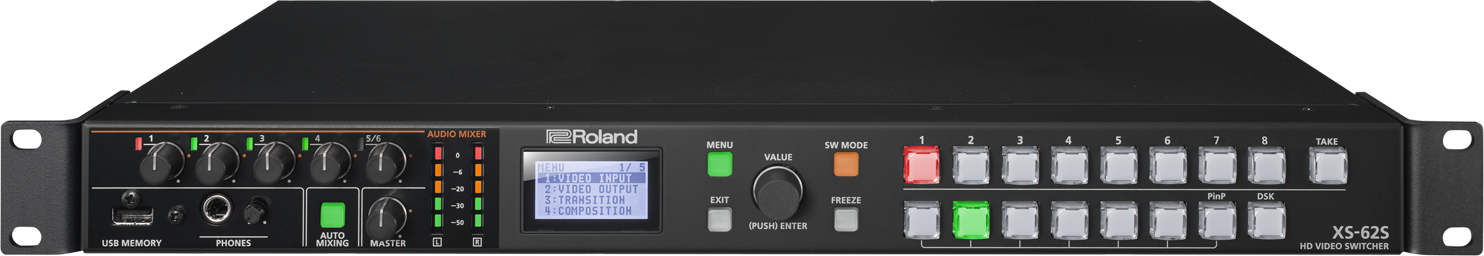

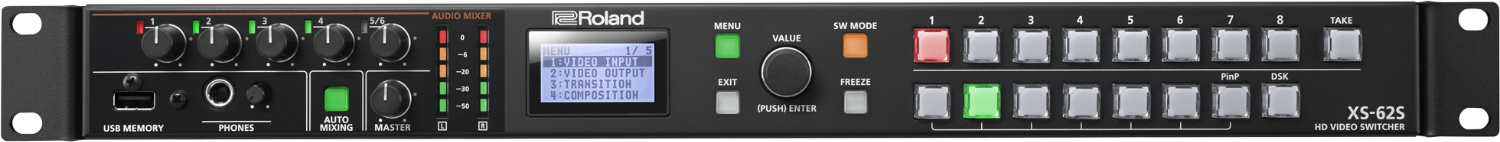

Ovládání bez hledání

Podsvícená tlačítka křížového bodu s nastavitelným jasem, displej menu a otočné ovladače hlasitosti jsou přímo na čelním panelu.

Pro sály, kostely i konference

Režim Matrix pošle různý obsah na dvě až tři plochy, režim PGM/PST funguje jako klasický přepínač s náhledem a sběrnicí AUX.

Zvuk se namíchá sám

Funkce Auto Mixing automaticky vyvažuje mikrofony panelové diskuse a obsluha se může věnovat obrazu. Každý kanál má předzesilovač, horní propust, gate, kompresor, třípásmový ekvalizér a delay.

Tři režimy

PGM/PST, Dissolve a Matrix podle toho, zda potřebujete střih, prolínání nebo rozvod na více ploch.

Multi-View

Náhled všech šesti vstupů, dvou statických snímků, PGM a PVW na jednom monitoru.

PTZ kamery

Kamery JVC, Panasonic, Sony, PTZOptics, Avonic a VISCA přes LAN nebo RS-422.

Dálkové ovládání

Software RCS pro macOS a Windows, RS-232, LAN, USB MIDI kontrolér i gamepad.

Studio živé produkce. Tvorba obsahu je výzvou pro mnoho společností, které chtějí efektivněji vytvářet produktové prezentace, schůzky na radnicích a školení. XS-62S usnadňuje tvorbu obsahu díky přepínacímu a mixážnímu systému "vše v jednom", který zefektivňuje proces produkce.

XS-62S se snadno ovládá z rozhraní na předním panelu nebo z počítače pomocí softwaru pro dálkové ovládání XS-62S (RCS) pro systémy macOS a Windows. Programovatelné předvolby umožňují jedním dotykem vyvolat pozice a úhly kamery a funkce automatického mixování se postará o mixování zvuku na pozadí, aby se operátor mohl soustředit na přepínání videa. Model XS-62S má ideální velikost pro instalaci v malých prostorách a je dostatečně přenosný, aby mohl být použit ve více prostorách firemní kanceláře nebo jiného zařízení.

Místo představení / kostel. XS-62S je ideálním řešením pro hotelové zasedací místnosti a banketové sály, modlitebny a místa živých vystoupení.

Režim Matrix umožňuje snadno posílat různý obsah na dvě nebo tři cílové obrazovky z jediného přepínače, a to vše při míchání programového zvuku a ovládání vzdálených kamer PTZ.

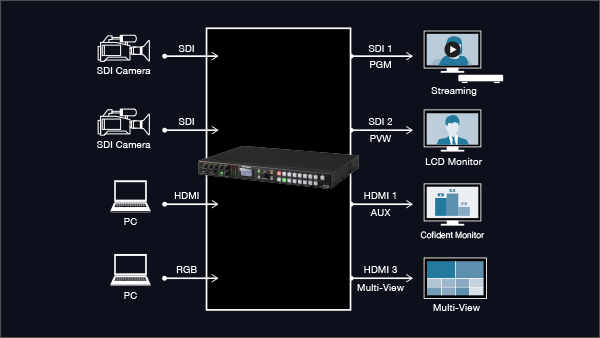

Režim PGM/PST funguje jako tradiční přepínač doplněný o přepínání křížového rozpojení a delegování sběrnice Aux pro odesílání různého videa do sekundárního cíle, jako je například důvěrný monitor moderátora nebo další prezentační obrazovka.

Místa konání představení budou mít velký užitek z vestavěné funkce automatického mixování. Ta automaticky vyvažuje příchozí zdroje zvuku - například mikrofony z diskusního panelu - a usnadňuje tak práci obsluze. Zpracování zvuku modelu XS-62S zahrnuje také pokročilé efekty, jako je ekvalizér, dynamika a zpoždění pro míchání hlasového projevu spolu s hudbou a dalším zvukem, který je vložen do zdrojů videa. Tyto efekty zajišťují lepší kvalitu zvuku pro streamovací aplikace, nahrávání a ozvučení.

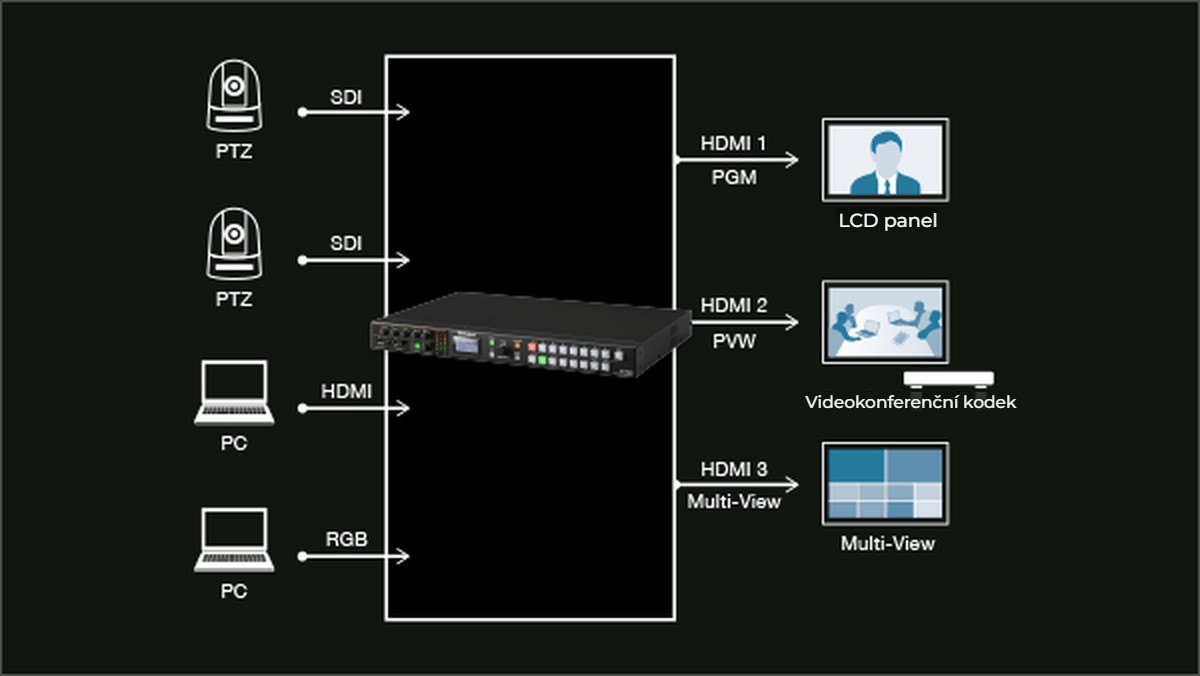

Živé streamování a videokonference. Model XS-62S je vhodný také pro systémy živého vysílání* a webové konference. Více kamer PTZ a počítačů může snadno obsluhovat malý tým nebo dokonce jedna osoba. Ovládání kamer PTZ eliminuje potřebu individuální obsluhy kamer, protože vše lze ovládat z XS-62S, zatímco video přepíná stejný operátor. A díky zvukovým možnostem zařízení XS-62S můžete připojit a mixovat čtyři mikrofony spolu se zvukem z počítačů a dalších zdrojů videa.

*Pro živé vysílání s XS-62S je třeba přidat kódovací zařízení se vstupem SDI nebo HDMI, například Roland UVC-01.

Video. Přepínač videa XS-62S dokáže plynule přepínat šest vstupů, včetně 3G-SDI, HDMI a analogových (RGB, komponentních a kompozitních) zdrojů spolu se dvěma statickými snímky uloženými v interní paměti. Lze zvolit tři režimy přepínání videa, což umožňuje široké spektrum aplikací modelu XS-62S.

• 14vstupů SDI (s deinterlacerem)
• 22vstupů HDMI (se škálováním)
• vstup3RGB/COMPONENT/COMPOSITE(škálovaný) - sdílený se vstupem HDMI 6
• 42výstupů SDI - přiřaditelné k PGM, PVW, AUX
• 52výstupů HDMI - přiřaditelné PGM, PVW, AUX
• 61Výstup HDMI (Multi-View/Scaler) - výstup Multi-View nebo škálovaný výstup
• 7TALLY/GPIO
• 8RS-232 - dálkové ovládání
• 9RS-422 - ovládání PTZ (VISCA)
• 10LAN - dálkové ovládání a Smart Tally

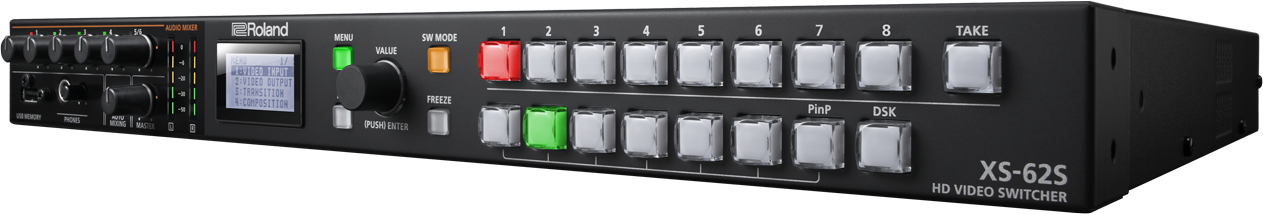

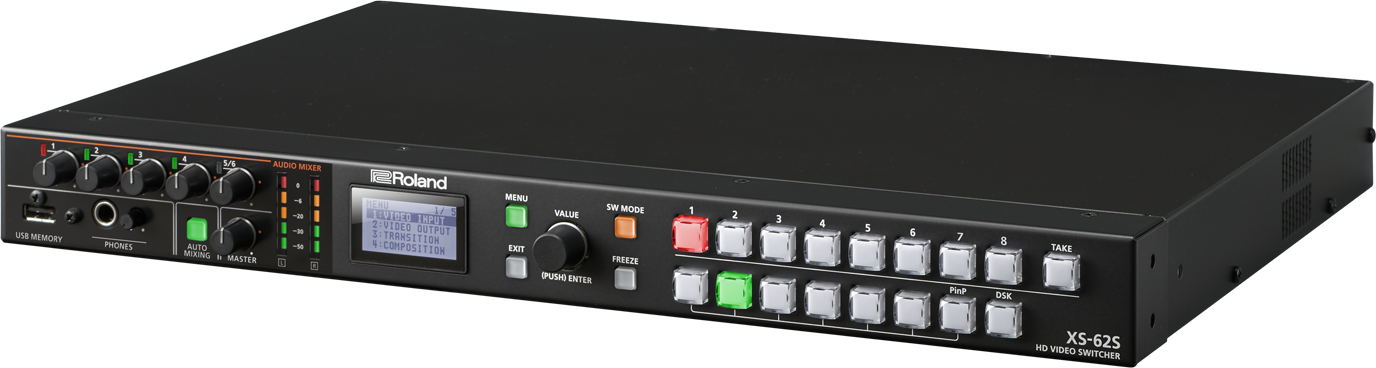

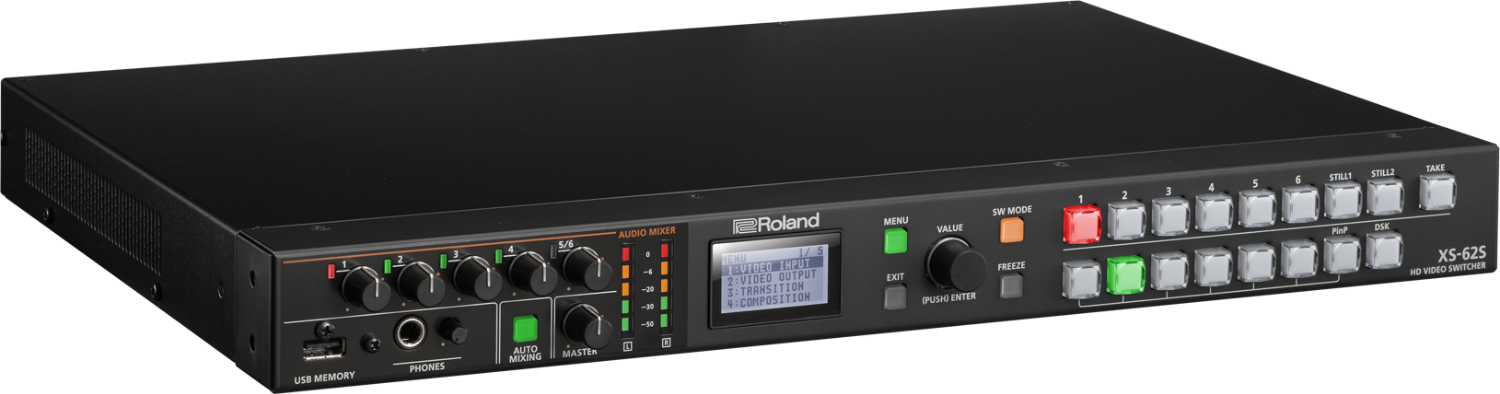

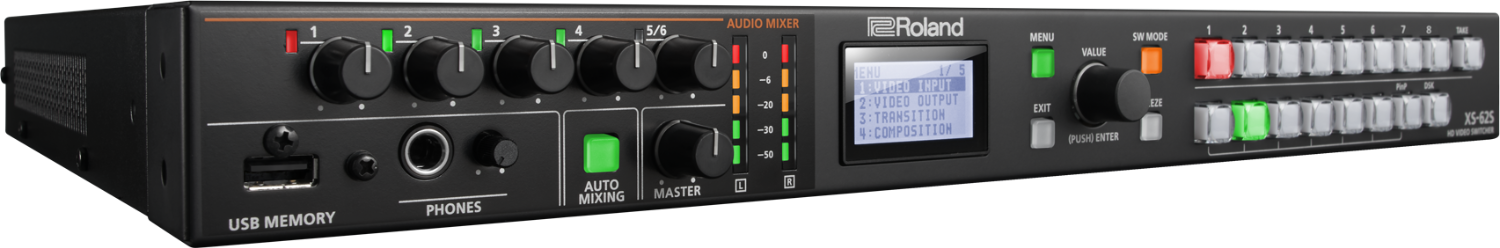

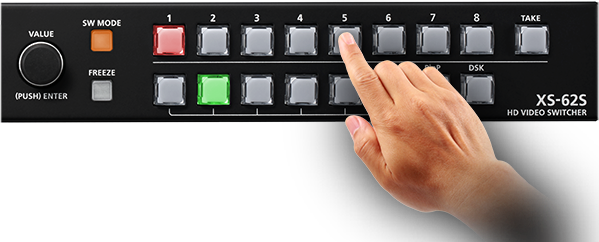

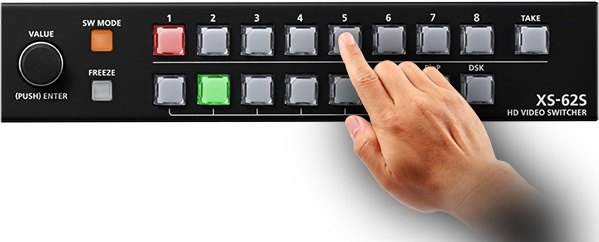

Profesionální uživatelské rozhraní. XS-62S je navržen pro přímé ovládání a intuitivní obsluhu při jakékoli události. Profesionální tlačítka Cross Point ve vysílací kvalitě jsou podsvícená a k dispozici je ovládání jasu pro přizpůsobení jasnému dennímu světlu nebo tmavým prostorám představení. Z předního panelu je snadno přístupná vyhrazená obrazovka nabídky a ovladače hlasitosti zvuku.

Režim přepínání. Model XS-62S nabízí několik režimů přepínání pro různé aplikace.

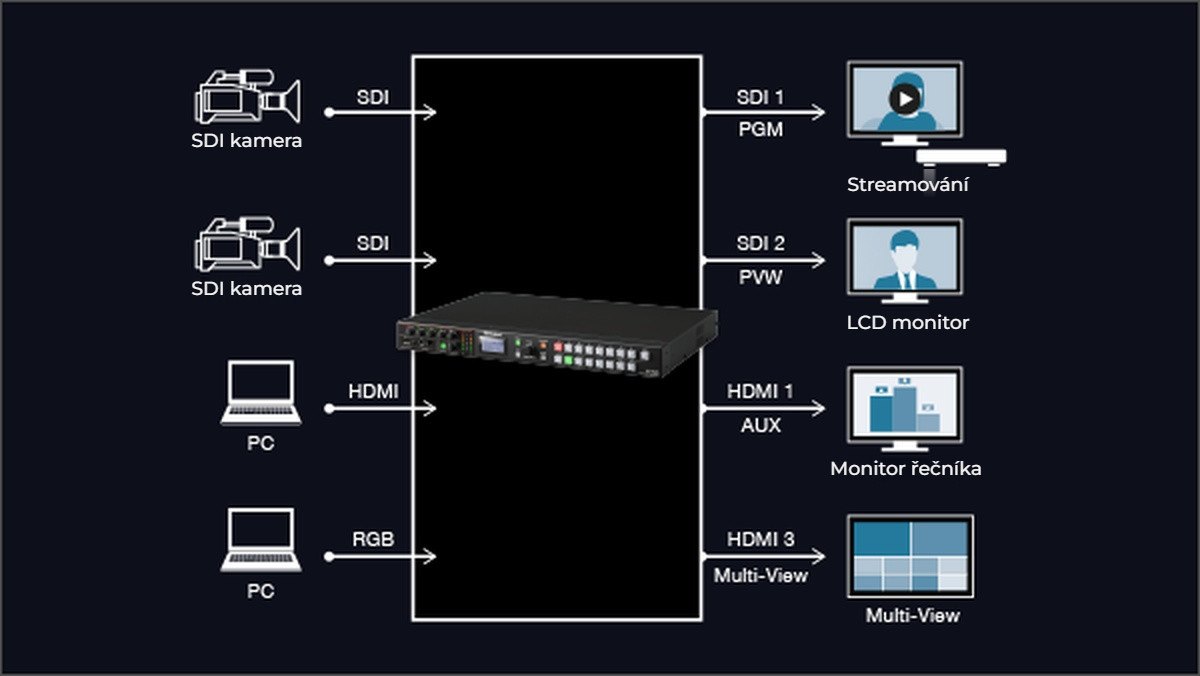

Režim PGM/PST. Režim PGM/PST funguje jako tradiční přepínač videa, doplněný o funkce kompozice videa pro seskupení více obrazů na jedné obrazovce. Vytvářejte kompozice vrstvením titulku nebo grafiky pomocí DSK a vložením okna PinP. Kompozice můžete zkontrolovat pomocí výstupu Preview a poté je stisknutím tlačítka Take živě odeslat na výstup Program. Je také možné vyvést různý video obsah ze sběrnice PGM a sběrnice PST současně.

Režim Rozpouštění. Pomocí režimu Dissolve Mode je možné přepínání videa a kompozice s křížovým rozpouštěním na sběrnici PGM. Snadno se ovládá z předního panelu, takže se skvěle hodí pro sestavy, kdy uživatel přímo ovládá hlavní jednotku v jednacím prostoru nebo na akci. A stejně jako v režimu PGM/PST je možné ze sběrnice PGM a sběrnice PST vyvést různý videoobsah.

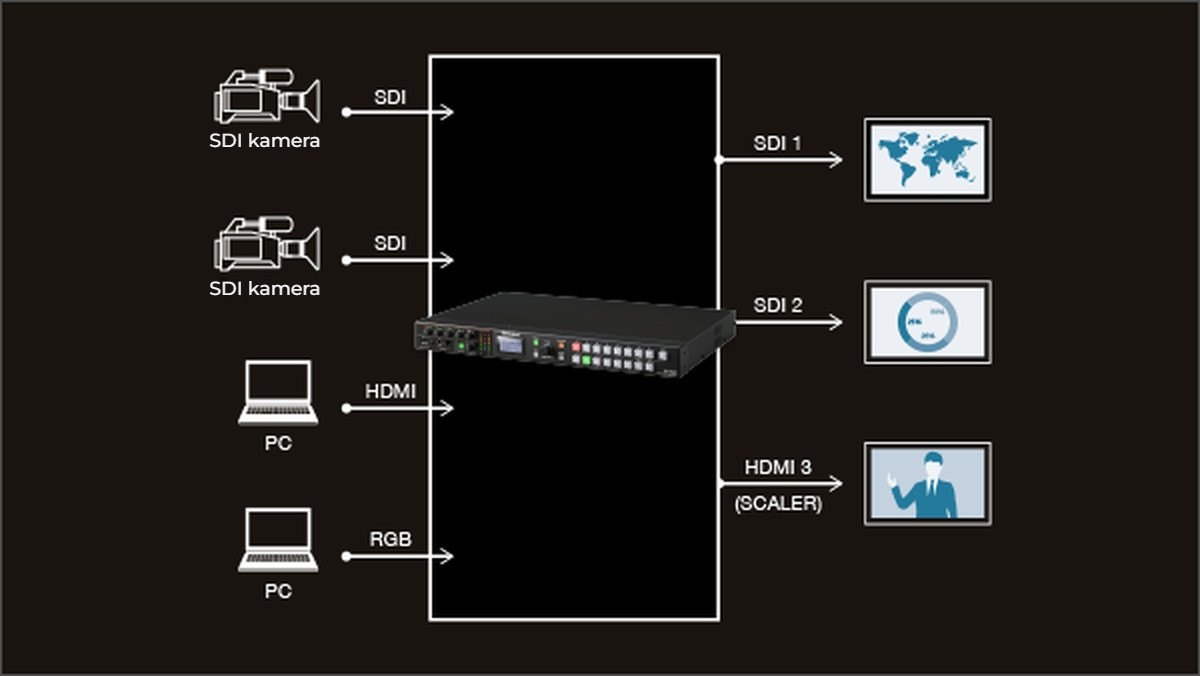

Režim Matrix. Pomocí režimu Matrix můžete posílat jednotlivé vstupní videosignály do různých míst určení na třech sběrnicích. To je ideální pro směrování signálů na více obrazovek během událostí.

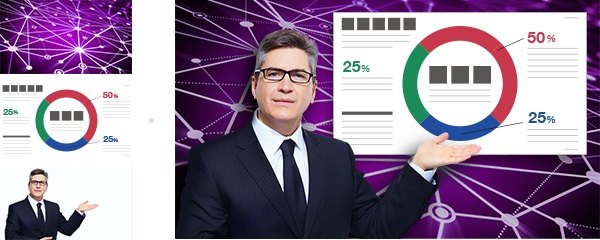

Složení videa. Funkce PinP nabízí tradiční tvary čtverce a obdélníku a také tvary kruhu, srdce a kosočtverce pro jedinečné efekty. K dispozici je ořezávání PinP a úprava rozdělení na středy, což umožňuje přizpůsobit kompozici pro dlouhé vertikální obrazovky smartphonů a další zdroje. A pomocí funkce DSK můžete na složené video překrýt titulky, texty, loga a další prvky. K dispozici jsou funkce luminance key (černá/bílá) i chroma key (modrá/zelená).

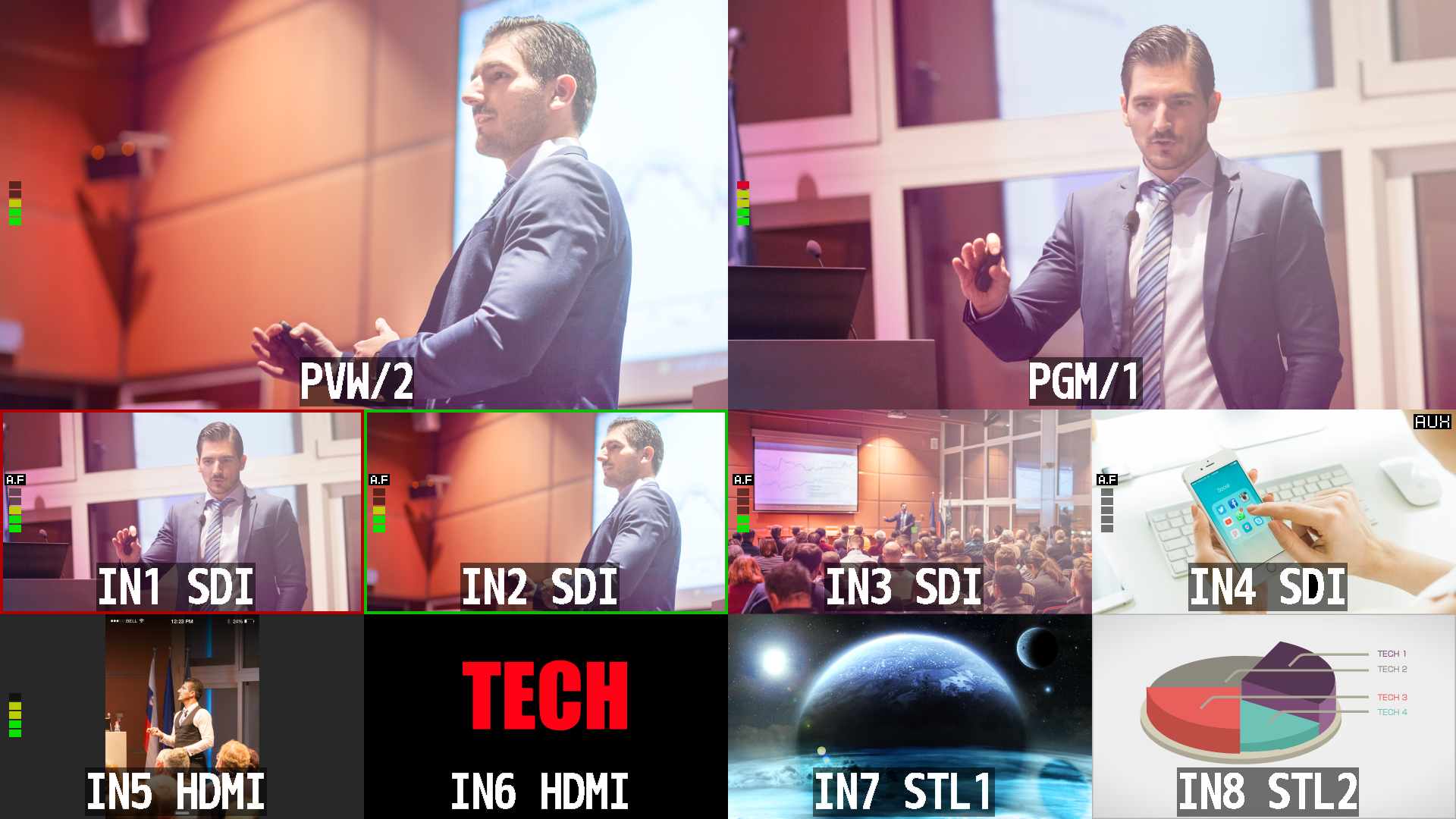

Výstup s více zobrazeními. XS-62S dokáže zobrazit náhled všech šesti videovstupů, dvou statických snímků, PGM a PVW na jednom monitoru prostřednictvím výstupu Multi-View. Pomocí funkce Multi-View lze také zobrazit nabídku, což umožňuje provádět nastavení, aniž byste museli měnit zaostření z náhledového displeje. Od verze 2.5 je možné vyměňovat okna PGM/PVW a upravovat názvy vstupních štítků.

Zvuk. XS-62S je vybaven 18kanálovým audio mixérem se čtyřmi vstupy TRS a stereofonním vstupem RCA, plus de-embedded stereofonním zvukem ze šesti video vstupů. Vestavěná knihovna zvukových efektů přidaná s verzí 2.5 je vybavena hotovými předvolbami pro běžné produkční scénáře včetně rozhovorů, nahrávání okolního zvuku a eliminace šumu větru.

Vysoce kvalitní zpracování zvuku. Každý zvukový kanál XS-62S nabízí výkonné funkce předzesilovače a zpracování dynamiky, včetně vysokofrekvenčního filtru, brány, kompresoru, třípásmového ekvalizéru a zpoždění. K dispozici je také funkce audio-follows-video, která automaticky zapne zdroj zvuku při výběru konkrétního zdroje videa. Ve verzi 2.0 byla přidána sběrnice Solo a zpracování předzesilovače/dynamiky lze nastavit v nabídce na obrazovce nebo k němu lze přistupovat prostřednictvím výkonného RCS pro systémy Windows a macOS.

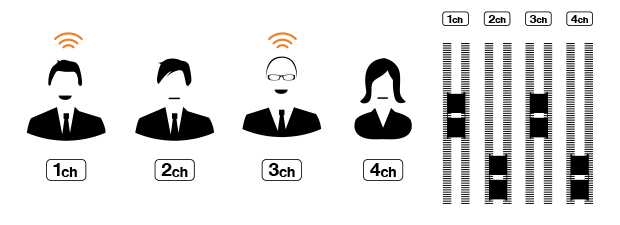

Automatické míchání. Funkce Auto Mixing zajišťuje správný mix pro více účastníků panelu na konferencích tím, že automaticky upravuje úrovně u více zdrojů zvuku, což umožňuje obsluze AV soustředit se na přepínání videa. Lze nastavit přiřazení váhy pro konkrétní kanál, čímž moderátor nebo prioritní zvukový kanál získá vyšší úroveň hlasitosti.

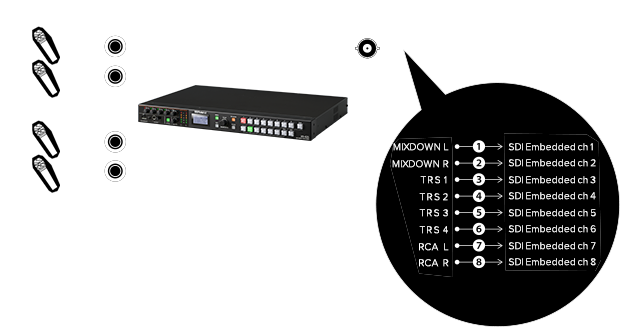

Diskrétní vícekanálové vkládání zvuku. Vložte až osm analogových zvukových vstupů na samostatné kanály na výstupech SDI 1 a 2. Vyberte si z různých kanálů - před efektem (suchý), po efektu a před faderem (mokrý) nebo po efektu a po faderu (mokrý) - abyste vyhověli svým potřebám postprodukce po skončení živé události. Tato funkce je také užitečná pro vícejazyčné události, protože umožňuje nahrávat hlasový doprovod nebo jazykový překlad na vlastní zvukový kanál.

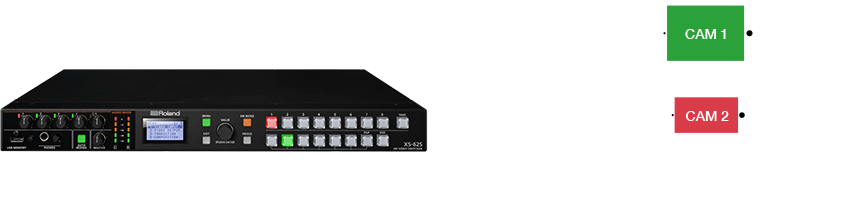

Inteligentní sčítání. Jedinečný a patentovaný systém bezdrátového tally společnosti Roland umožňuje odesílat informace o tally ze zařízení XS-62S do zařízení iOS nebo Android v bezdrátové síti prostřednictvím směrovače LAN.

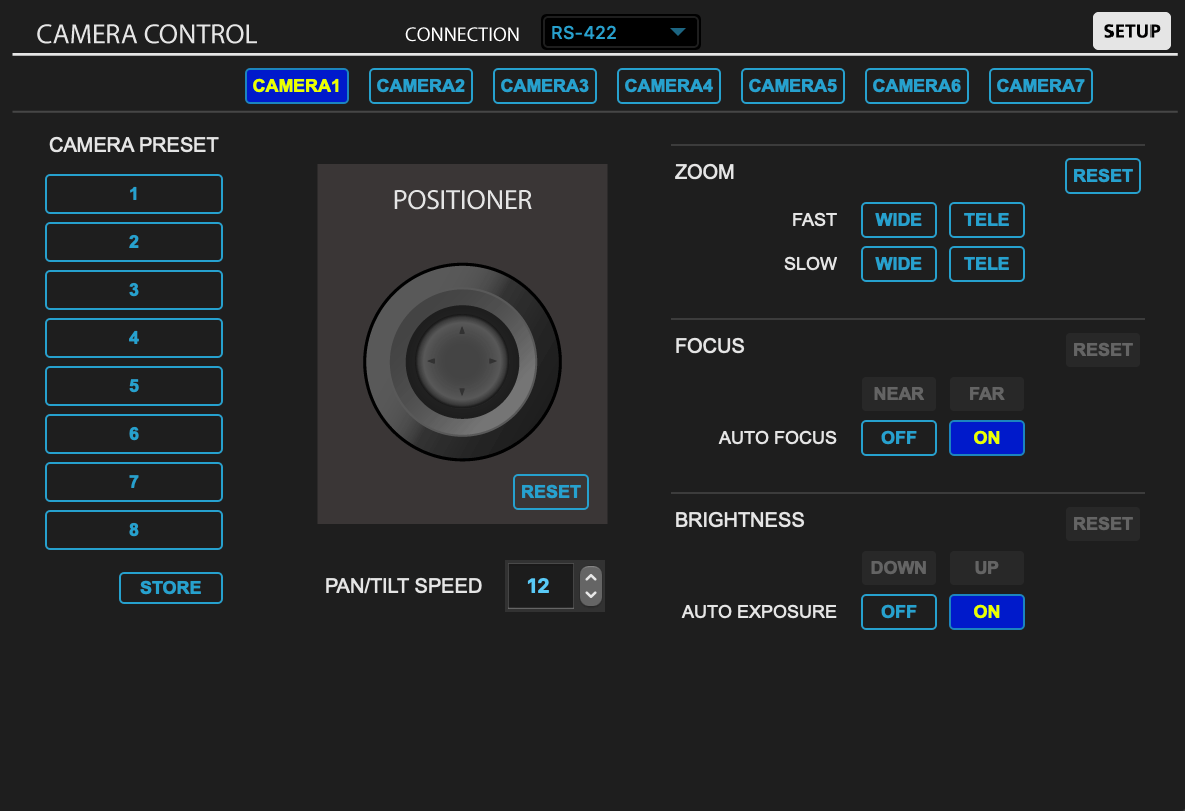

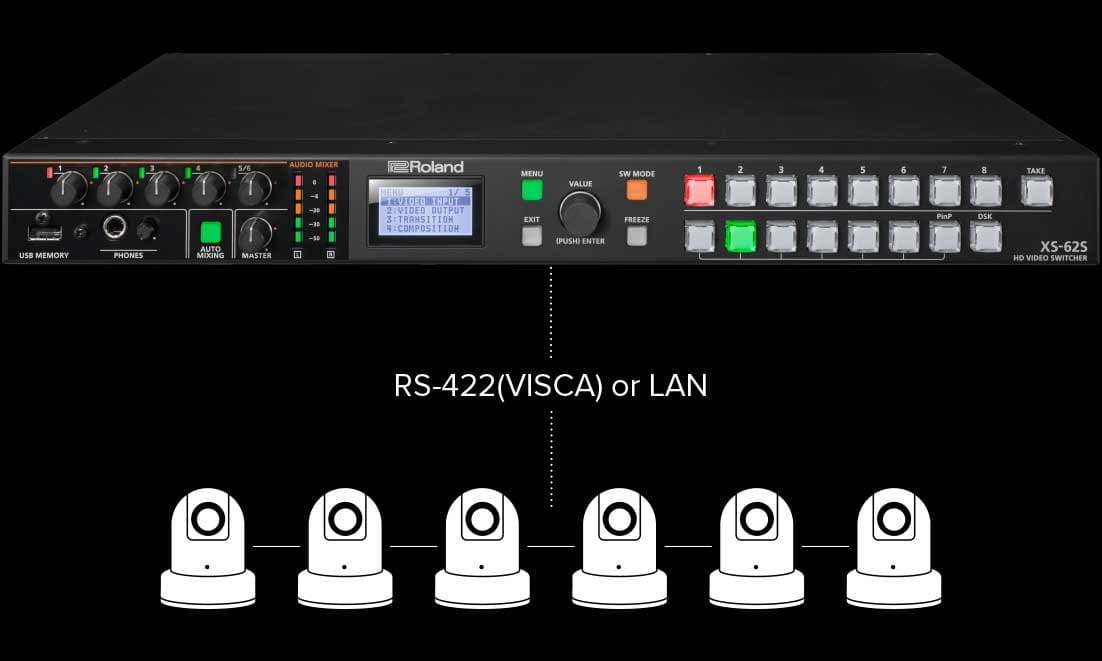

Multi PTZ a vzdálené ovládání kamery. Když jsou do akce povolány kamery PTZ v síti LAN, převezměte ovládání z panelu XS-62S nebo RCS na počítači. Bezproblémově integrujte profesionální robotické kamery JVC, Panasonic, Sony, PTZOptics, Avonic a VISCA kompatibilní s funkcí otáčení, naklápění a přibližování (PTZ) a zefektivněte tak pracovní postupy bez nutnosti používat speciální ovladač. Chcete-li si užít zážitek podobný hře, vezměte si USB gamepad a ovládněte tým PTZ kamer. Instinkty vás povedou, zatímco kamery budou bez námahy pokrývat dění.

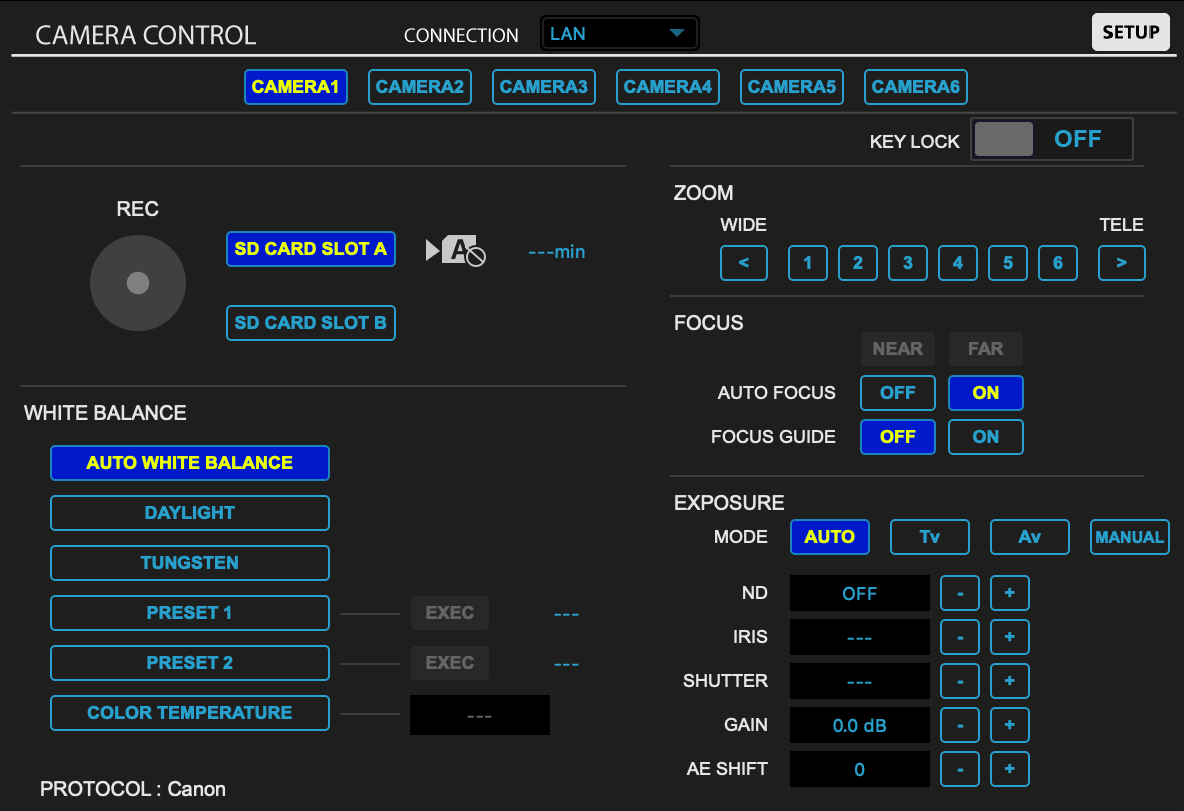

RCS lze připojit k některým ručním videokamerám Canon prostřednictvím připojení LAN. Podporováno je spuštění/zastavení záznamu a světelná signalizace.

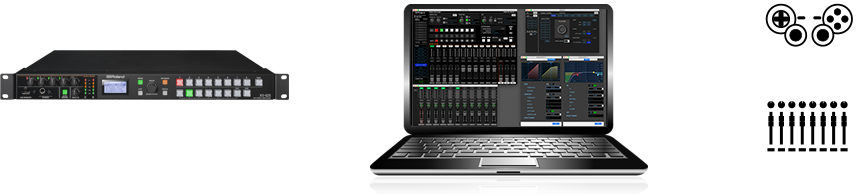

Dálkové ovládání. Pomocí intuitivního softwaru pro dálkové ovládání (RCS) na počítači Mac nebo Windows můžete nastavit a ovládat XS-62S prostřednictvím síťového portu. Kopírování, ukládání a vyvolávání pamětí, zálohování nastavení a další funkce.

Pomocí portů RS-232 a LAN je také možné dálkově ovládat XS-62S z dotykového panelu nebo jiného programovatelného zařízení s rozhraním. Ve verzi 2.5 je nyní k dispozici podpora pro použití USB MIDI kontroléru nebo USB gamepadu k ovládání funkcí fader a PTZ.
