Roland XS-1HD

Všestranný a kompaktní přepínač s výstupem na více obrazovek a možností kompozice videa.Víceformátový maticový přepínač se škálovači, který podporuje rozlišení až Full HD.

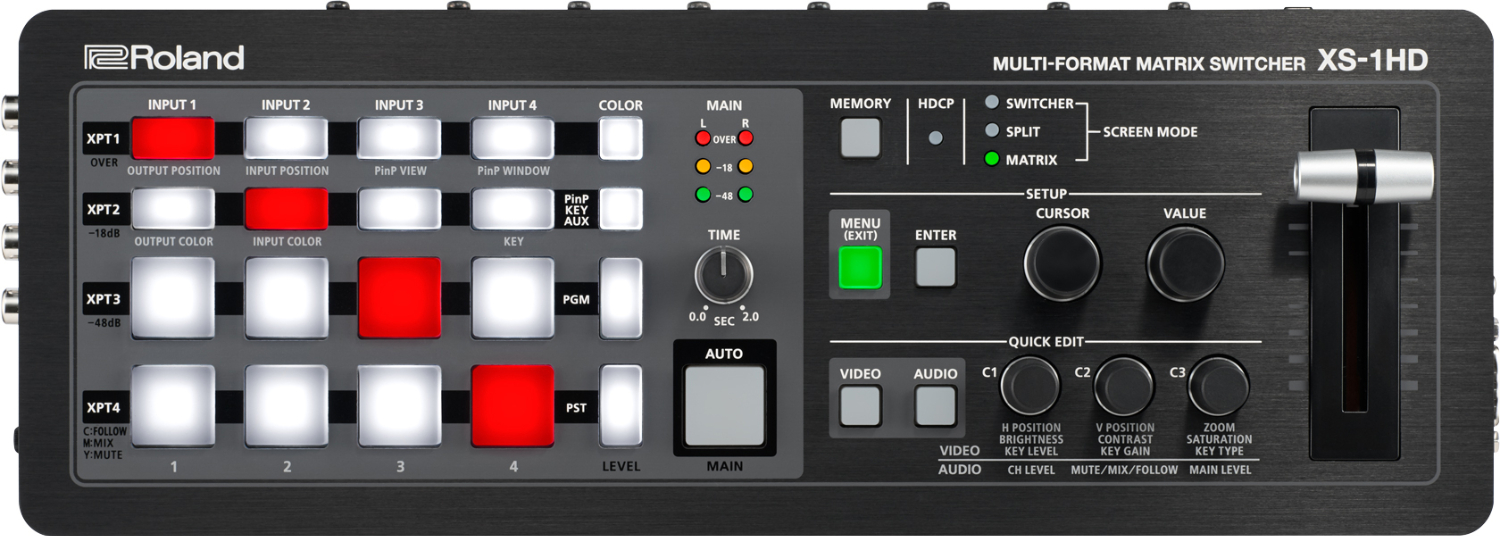

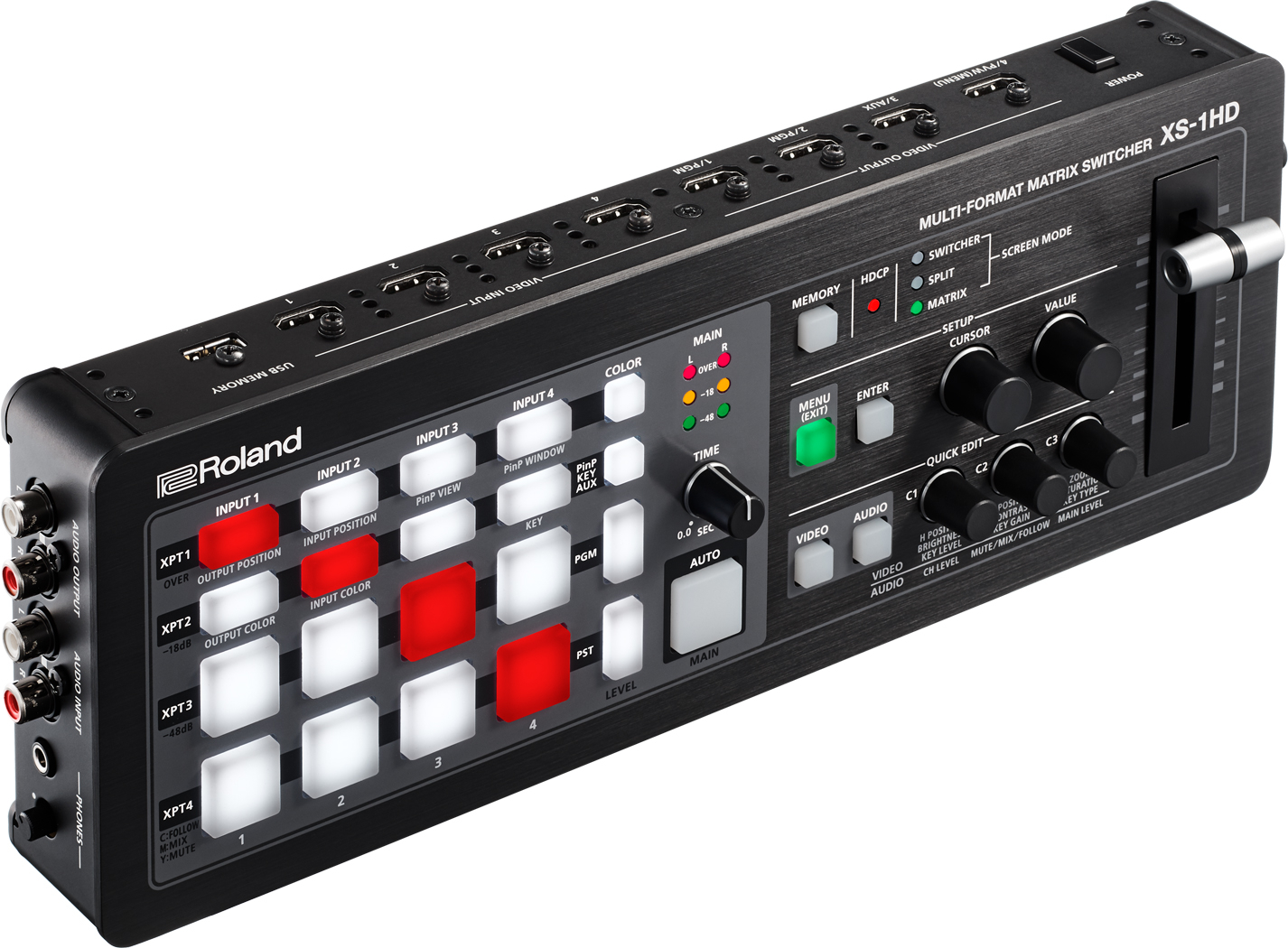

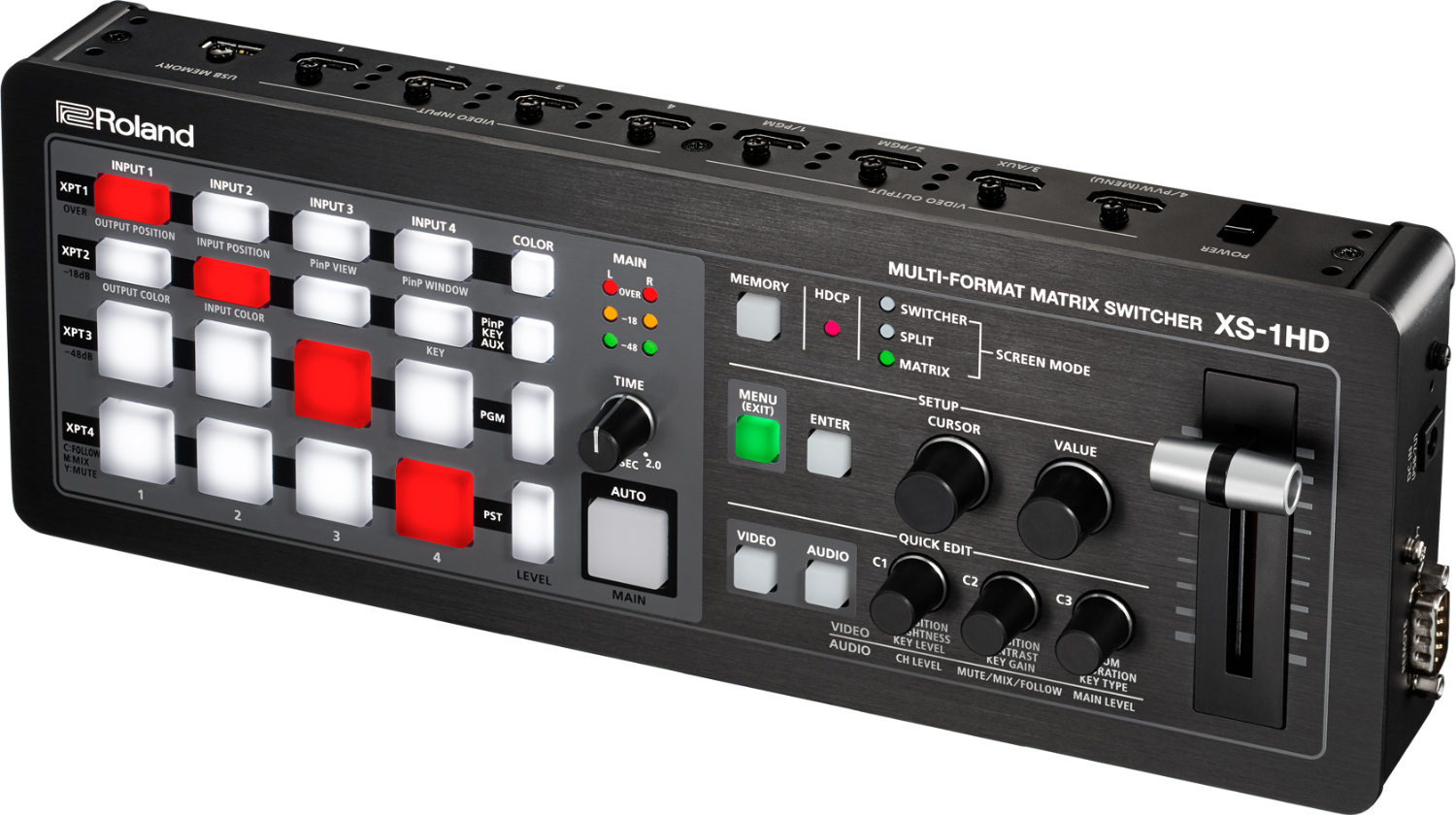

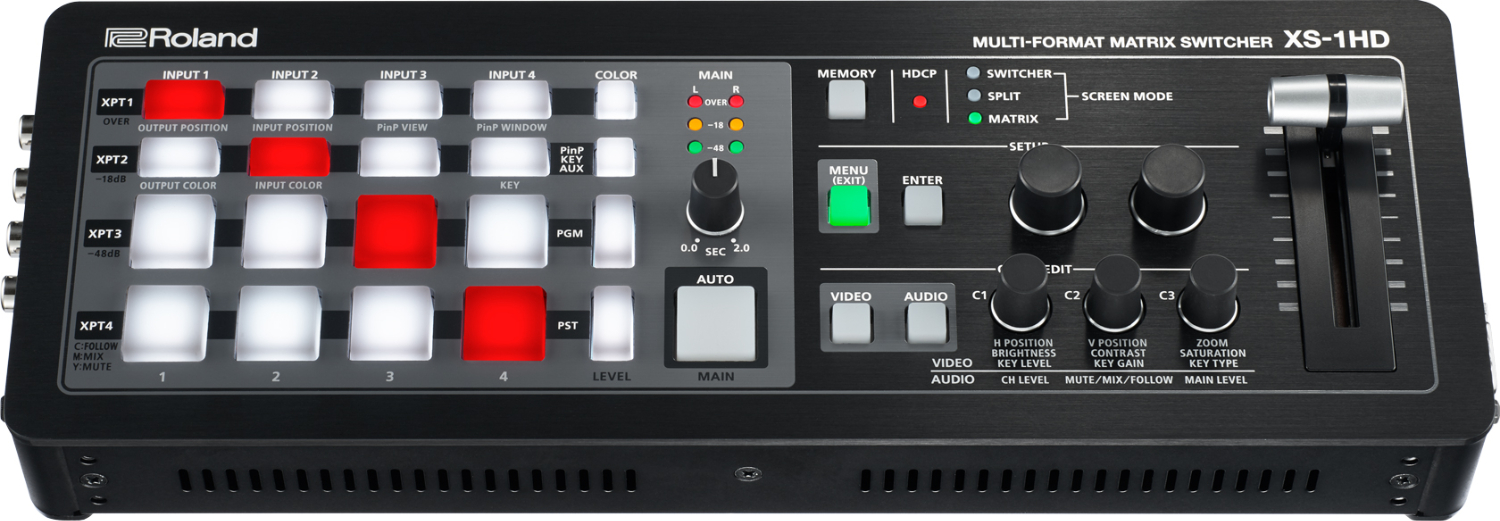

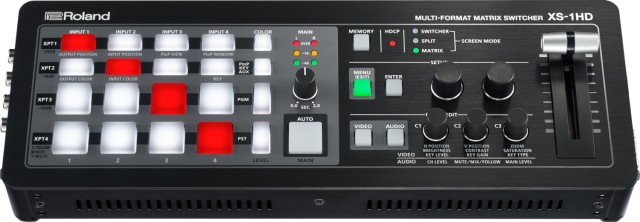

XS-1HD je stolní maticový přepínač se čtyřmi HDMI vstupy a čtyřmi výstupy, široký jen jako 13" notebook. Každý vstup má vlastní škálovač a synchronizátor snímků, takže kamery, počítače i přehrávače s různým rozlišením rozešlete na displeje a projektory bez přípravy.

Matice 4 × 4 na šířku notebooku

Čtyři HDMI vstupy a výstupy, tři režimy obrazovky, 4:4:4 / 10bitové zpracování a vestavěný audio mix v jediném pultu.

4× HDMI in / 4× HDMI out4:4:4 / 10 bitŠkálovač na každém vstupuRežimy Matrix, Switcher, Split16 pamětí

Konektory na jednom místě

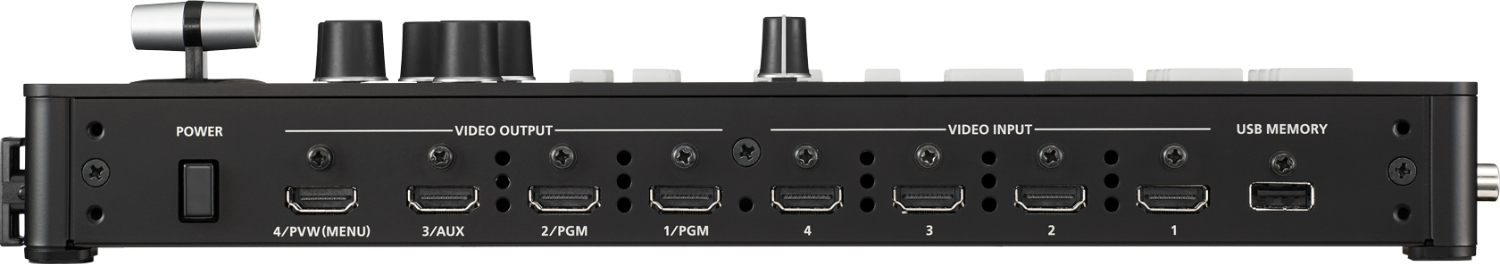

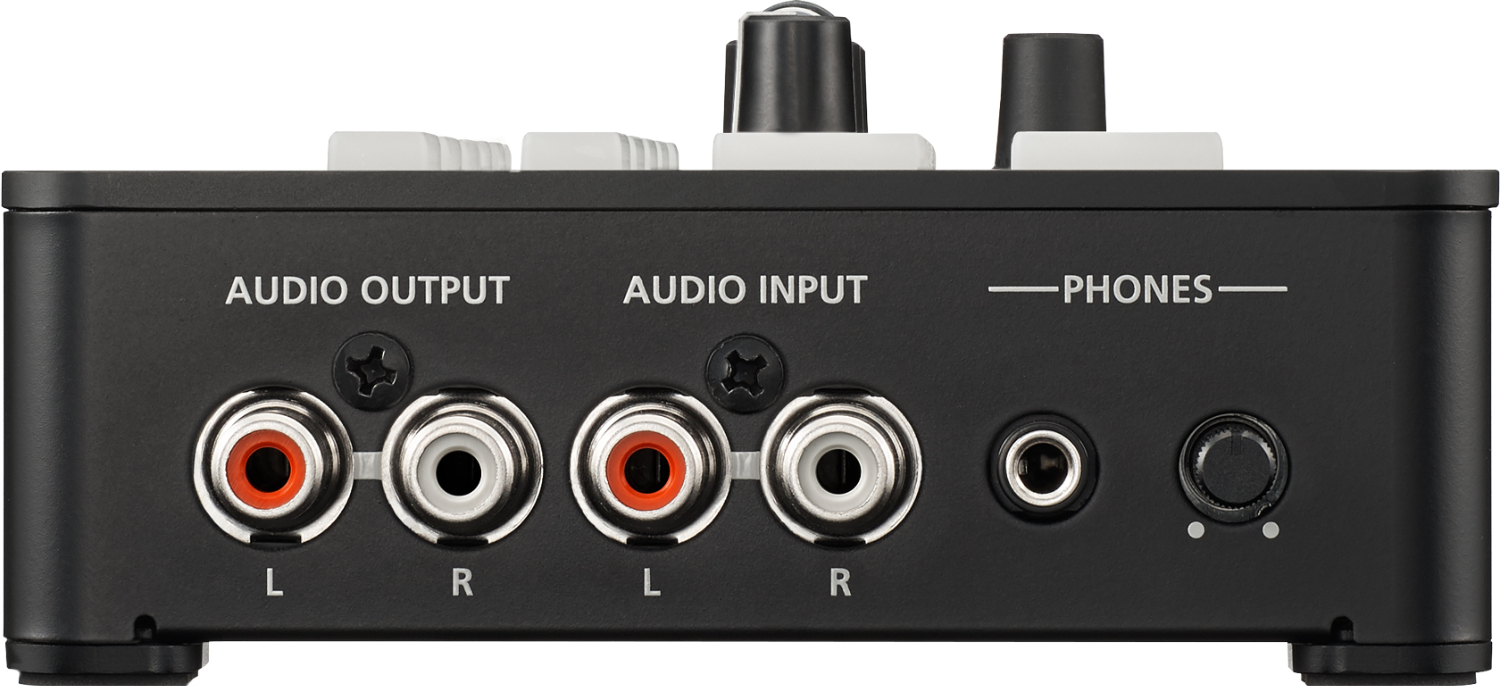

Čtyři HDMI vstupy a výstupy s HDCP, linkový stereo vstup a výstup RCA, sluchátka, RS-232 a USB pro statické snímky a zálohu nastavení.

Pro živé akce a výstavy

Na koncertech, stáncích a pódiích rozešle čtyři zdroje na hlavní plátno, vedlejší obrazovku, monitor řečníka i informační displej.

Pro zasedačky a sály

V režimu Split ukáže prezentaci, video i videokonferenci na jedné obrazovce a rozvržení se přepne jedním stiskem.

Ostrý obraz i na LED stěně

Zpracování RGB/YPbPr 4:4:4 v 10 bitech zachová kvalitu datových zdrojů až po výstup, takže tabulky a text jsou na velké LED stěně nebo projektoru čisté. Škálovač umí zvětšit až na 1000 % a zmenšit na 10 % po krocích 0,1 %.

Quick Edit

Polohu, velikost obrazu, okna PinP i hlasitost nastavíte přímo z panelu bez menu.

EDID emulátor

Počítač vždy dostane správné rozlišení, i když se během akce střídají.

8kanálový audio mix

Zvuk ze čtyř HDMI a analogového vstupu, audio follow a delay pro synchronizaci rtů.

Ovládání zvenku

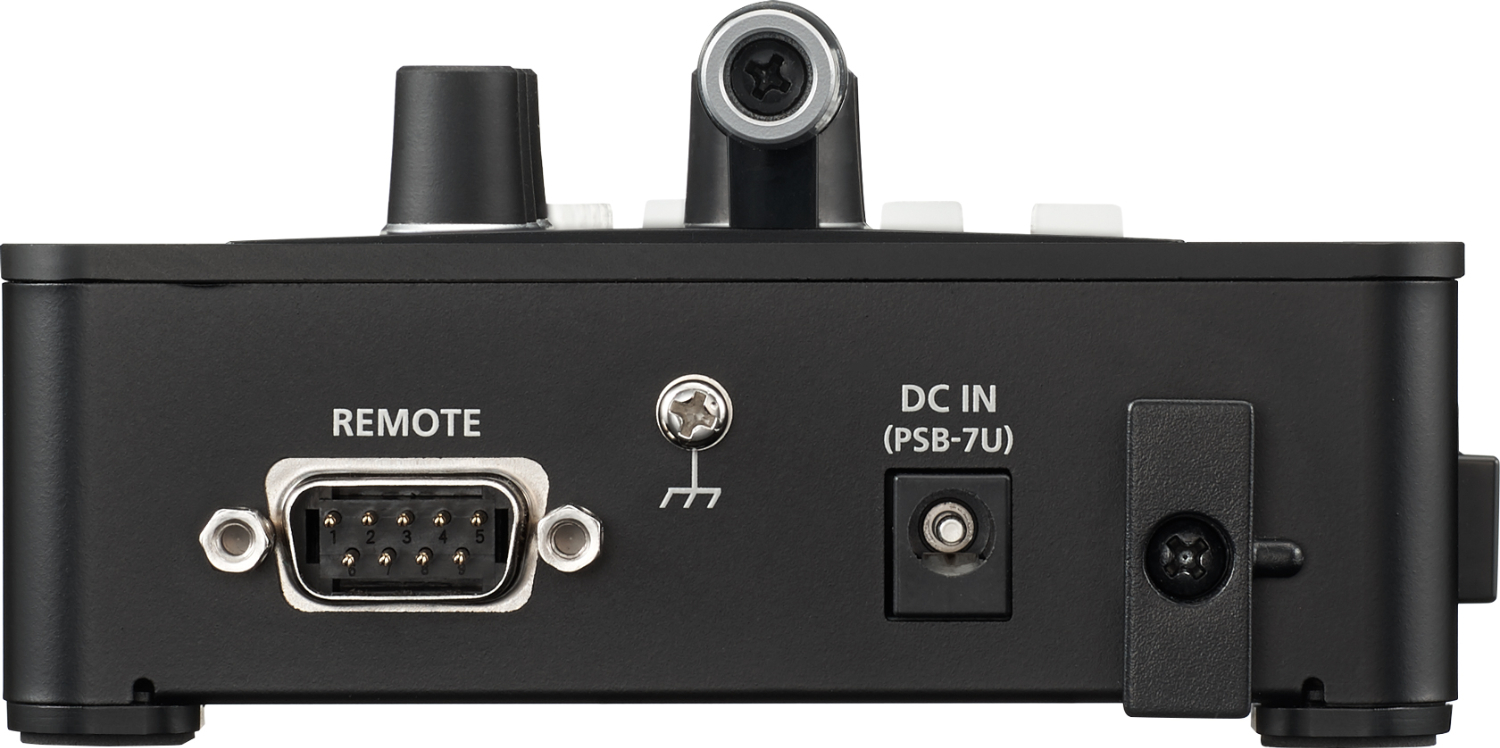

Port RS-232 pro řídicí systémy a USB flash pro snímky a zálohu nastavení.

• Stolní maticový přepínač, který je široký jako 13" notebook, vybavený čtyřmi vstupy a výstupy HDMI
• Vysoce kvalitní 4:4:4/10bitové zpracování při rozlišení až WUXGA/1080p
• Synchronizace snímků a škálování na všech vstupech
• Tři provozní režimy Režim Matrix umožňuje přepínání 4 zdrojů na libovolný ze 4 výstupů
• Režim přepínače umožňuje PinP, klíčovou kompozici a rozpouštění přechodů
• Režim Split umožňuje PinP až tří vložených oken
• Vestavěný osmikanálový digitální směšovač zvuku zpracovává zvuk ze čtyř signálů HDMI a stereofonního analogového vstupu
• Vestavěný emulátor EDID a kompatibilita s HDCP
• Statické snímky lze načítat z jednotky USB flash

XS-1HD je ideální pro podporu živých produkcí, které zahrnují různé video signály. Na každém vstupu je k dispozici vysoce kvalitní škálovač, který umožňuje rychlé nastavení. XS-1HD je široký pouze jako 13" notebook, takže umožňuje provoz v reálném čase i v prostorově omezených pracovních prostředích.

XS-1HD může přepínat video až ze čtyř zdrojů, jako jsou kamery, počítače nebo přehrávače médií, a libovolně je přiřazovat k LCD displejům nebo projektorům. Díky vestavěnému škálovači na každém vstupu lze upravit polohu nebo zvětšení, i když mají vstupující videosignály různé formáty. Protože je zabudován emulátor EDID, bude z počítačů do přepínače odesíláno správné rozlišení. To, co se posílá na jakýkoli displej, můžete okamžitě změnit vyvoláním dříve uložených přednastavených pamětí v průběhu události nebo v případě, že je to vhodné pro danou situaci.

Režim Matrix umožňuje přepínat na celkem čtyři výstupní cíle, například na hlavní obrazovku, vedlejší obrazovku, monitor pro moderátora a digitální nápis pro obecné informace. Režim přepínače je vhodný v případě, že obsluha vyžaduje tradiční možnost přepínání v reálném čase s náhledem více obrazovek, PinP, klíčovou kompozicí a rozpouštěním přechodů.

I přes své kompaktní rozměry umožňuje XS-1HD ovládat své výkonné funkce pouze pomocí ovládacího panelu. Vzhledem k tomu, že vstup/výstup HDMI a ovládací prvky jsou integrovány do jediné jednotky, lze jej používat v různých situacích, například na malém stole či pódiu nebo na multimediálním vozíku.

XS-1HD nabízí tři režimy obrazovky pro různé aplikace: Kromě režimu maticového přepínače je k dispozici režim přepínače, který umožňuje používat PinP nebo klíčovou kompozici, rozpouštět přechody a poskytuje výstup s více zobrazeními, a režim rozdělení, který může zobrazit až tři obrazy PinP.

XS-1HD obsahuje přepínač, škálovače a směšovač zvuku v jediné jednotce. Vysoce kvalitní zpracování obrazu navíc umožňuje výstup na velké obrazovky s vysokým rozlišením, aniž by došlo ke snížení kvality.

Režim Matrix. Čtyři vstupy se libovolně přepínají na čtyři výstupy, s prolínáním a délkou přechodu nastavenou knoflíkem TIME.

Režim Switcher. Prolínání mezi zdroji, PinP nebo klíčování a multi-view náhled vstupů na výstupu HDMI 4.

Režim Split. Až tři menší okna nad obrazem pozadí s vlastní polohou, velikostí a pořadím vrstev.

Škálovače na všech vstupech. Rozlišení každého vstupu se automaticky přizpůsobí výstupu, ručně lze zvětšit až na 1000 % a zmenšit na 10 %.

Zpracování 4:4:4 / 10 bit. Obraz poslaný na velký LED displej nebo projektor zůstane ostrý i u datových zdrojů.

Digitální audio mix. Mixuje zvuk z HDMI s analogovým stereo vstupem a funkce audio follow přepíná zvuk spolu s obrazem.

Generátor testovacích obrazců. Barevné pruhy, mřížka a přechod pro seřízení projektoru nebo LED stěny, i s animovaným posunem.
