Roland V-40HD

V-40HD zvládá skutečné víceformátové video, což znamená, že není nutné přizpůsobovat vstupní zdroje výstupnímu rozlišení. Každý vstup má vlastní škálovač vysílací kvality, který individuálně škáluje každý zdroj podle potřeby tak, aby odpovídal zvolenému výstupnímu rozlišení.

Roland V-40HD se může pochlubit dvanácti vstupy na čtyřech kanálech plus jeden (pozadí) a pěti výstupními konektory s nezávislými škálovači na vstupech a výstupech, které umožňují připojit HDMI/DVI, RGB, komponentní a kompozitní zdroje. Podporuje vstupní/výstupní rozlišení až 1080/60p nebo 1920x1200. Model V-40HD je kompatibilní s HDCP, což umožňuje kombinovat herní obsah a obsah Blu-ray chráněný proti kopírování s jinými počítačovými a kamerovými zdroji. Je vybaven výstupem pro více vstupních zdrojů, který po připojení k monitoru HDMI poskytuje pohodlné řešení pro sledování.

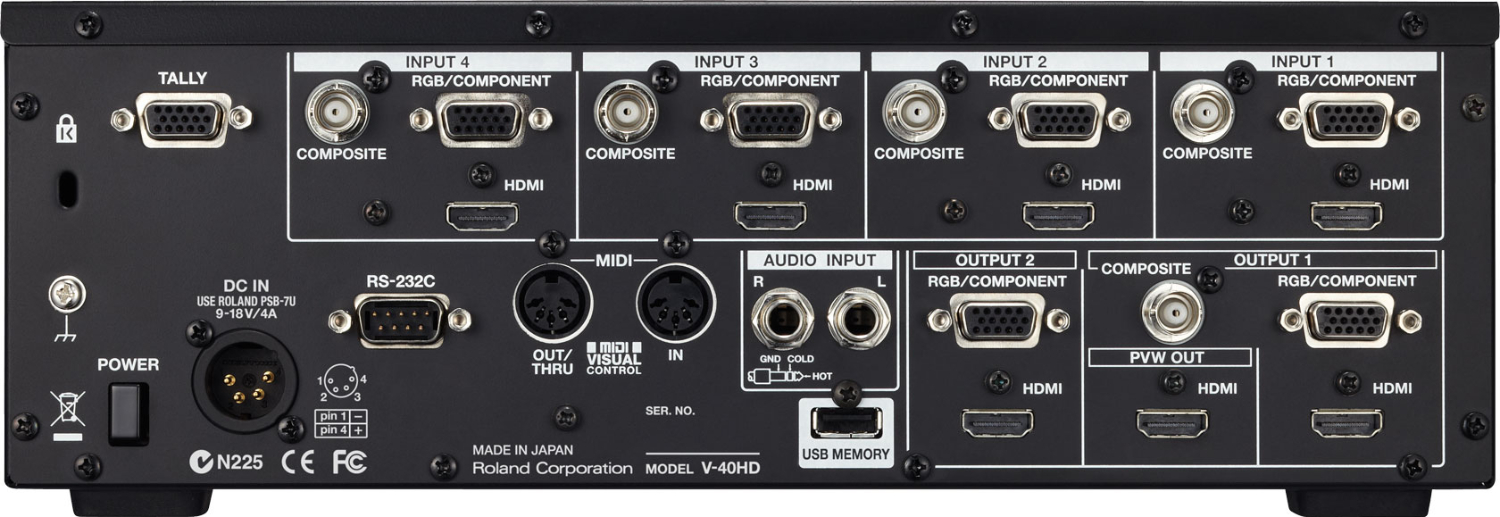

Model V-40HD je vybaven čtyřmi vstupními systémy (vstupy 1 - 4). Každý z těchto systémů má tři typy vstupních konektorů --- HDMI, RGB/komponentní a kompozitní ---, což umožňuje připojit celkem dvanáct video zařízení. Pro výstup nabízí V-40HD tři systémy: Výstup (HDMI, RGB/komponentní, kompozitní), Výstup 2 (HDMI, RGB/komponentní) , a Náhled (HDMI).

Podporuje videosignály 1080p -dvakrát vyšší rychlost než běžné HD a používá interní zpracování signálu 4:4:4/10 bitů. To potvrzuje veškerou živost vysoce realistických a detailních kamerových a počítačových zdrojů.
*Výstupní zpracování signálu je 4:2:2/8bitové.

Model V-40HD je vybaven režimem HDCP, který umožňuje vstupovat a přepínat komerční digitální video ze zdrojů, jako jsou disky Blu-ray nebo herní konzole, kódované pomocí technologie správy digitálních autorských práv HDCP. Díky tomu můžete vytvářet video s neomezenou volností --- například skládat video z disku Blu-ray nebo z počítače s tabletem na pozadí z živé kamery. Výstup na displej lze provést prostřednictvím rozhraní HDMI.
*Komerční využití obsahu vyžaduje souhlas držitele autorských práv.
*V režimu HDCP lze použít pouze výstup DVI-D/HDMI. Použití komponentního a kompozitního výstupu není možné.
*Displej nebo projektor připojený k výstupu DVI-D/HDMI musí podporovat HDCP.

V-40HD může vstupovat hudbu na pozadí, vyprávění nebo jiné analogové zdroje zvuku, smíchat a synchronizovat obraz a zvuk a poté výsledek vyvést přes HDMI.

Vstup

Zvětšení a nastavení SCALING - V-40HD je vybaven škálovači, které umožňují provádět nastavení nezávisle pro každý vstupní zdroj. Díky nim můžete přijmout vstupní zdroje s různým rozlišením a přizpůsobit je libovolné velikosti.

VÝBĚR VSTUPU - Jako konektor pro každý vstup si můžete vybrat z HDMI, RGB/komponentního a kompozitního vstupu. Jediným dotykem získáte přístup ke zdroji videa z kteréhokoli ze tří zařízení připojených k příslušným vstupům.

Vstupní konektory 1 - 4 - Podpora tří formátů pro každý vstup. [HDMI] Až WUXGA, 1080p [RGB/Komponentní] Až WUXGA, 1080p [Kompozitní] 480i nebo 576i Vstupy HDMI podporují vložený zvukový signál.

AUDIO VSTUP Míchání analogového zvuku do videa HDMI - V-40HD je vybaven vstupy pro analogové zvukové zařízení. To umožňuje vložit analogový zvuk do výstupu videa HDMI.

Výstup

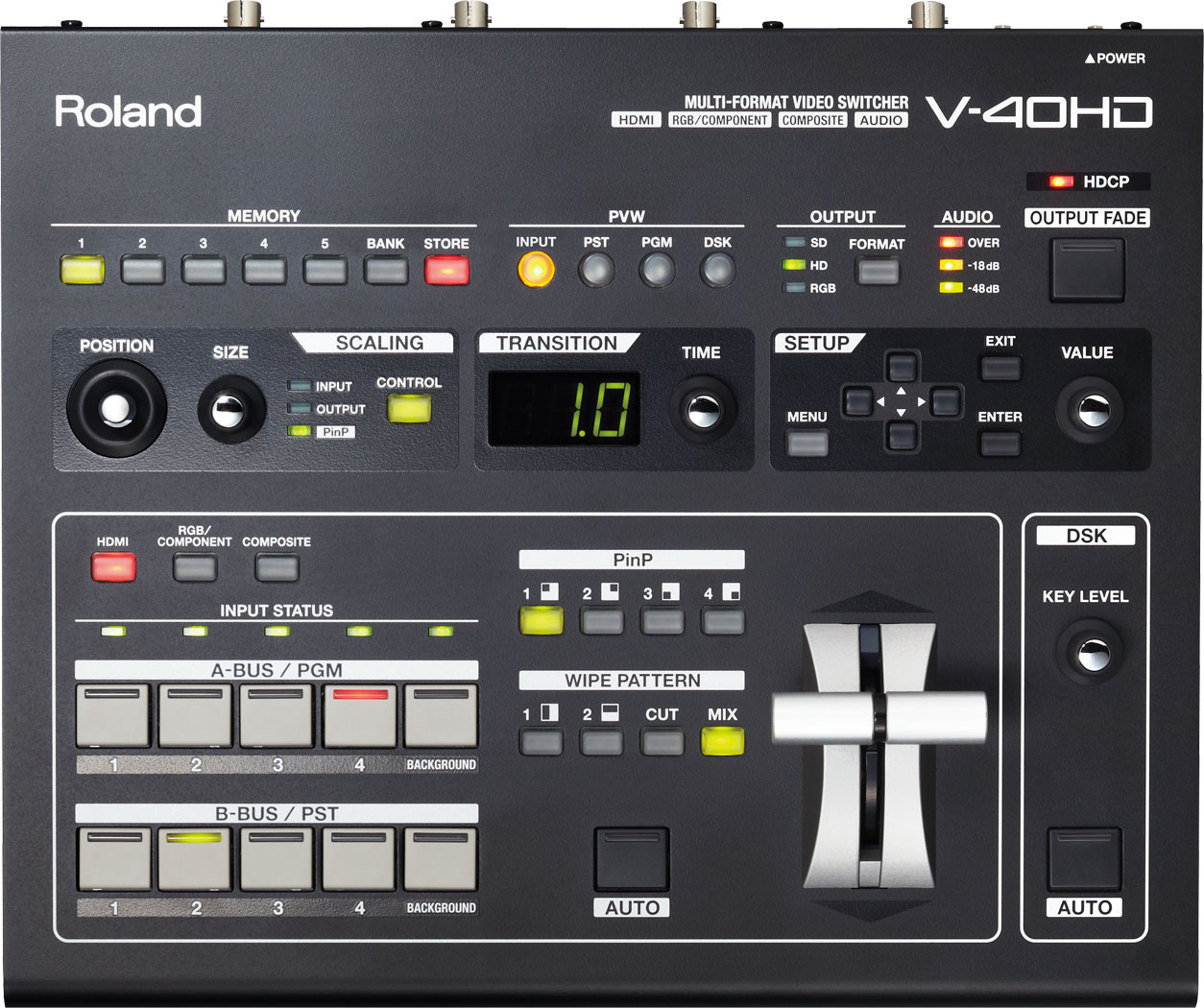

Voliče výstupu - Na výběr jsou tři typy výstupních formátů. Jednoduchým stisknutím tlačítka vyberte SD, HD nebo RGB.

Voliče PVW (náhled ) - Vybírá zobrazení zobrazené na náhledovém monitoru. Zvolte čtyřstranné rozdělení obrazovky, PST, PGM nebo DSK pro zobrazení. *Rozlišení a obnovovací frekvence výstupu monitoru je pevně nastavena na 1920 x 1080/60 Hz (progresivní). *Použijte monitor HDMI, který podporuje HDCP a signály 60p. *Pokud je vybrána možnost INPUT (čtyřcestné rozdělení), zdroje se zobrazují s použitím snížené snímkové frekvence.

Výstupní konektory - Připojte monitory, projektory nebo nahrávací zařízení. [HDMI] Až WUXGA, 1080p [RGB/komponentní] Až WUXGA, 1080p [Kompozitní] 480i nebo 576i *V režimu HDCP nejsou z konektorů RGB/komponentního a kompozitního výstupu vysílány žádné videosignály.

Efekty

DSK - ( Downstream Keyer) Kompozitní loga a text do výstupního videa. Do složeného a přepínaného videa můžete překrýt loga a text. Je možný přechod scény pod logy nebo textem, které zůstávají zobrazeny. - P v P Dva obrazy lze spojit do jednoho videozáznamu. Pro vloženou obrazovku můžete vybrat libovolnou ze čtyř pozic: vlevo nahoře, vlevo dole, vpravo nahoře nebo vpravo dole. Můžete také libovolně nastavit velikost vložené obrazovky.

WIPE PATTERN - Snadný výběr přechodových efektů videa.

VIDEO FADER - Přepínejte zdroje požadovanou rychlostí. Pomocí video faderu (T-bar ) můžete provádět přechody scén, náběhy a výpadky ručně přesně takovou rychlostí, jakou chcete.

Funkce

MEMORY (Paměť) Uložení nastavení panelu - Nastavení panelu V-40HD můžete uložit do interní paměti. Každá z pěti paměťových bank pojme pět sad nastavení, což vám umožní uložit celkem 25 konfigurací.

Ovládací rozhraní

Ovládání V-40HD prostřednictvím libovolného MIDI zařízení - Digitální audio mixážní pult Roland, jako je M-200i V-Mixer, lze propojit s V-40HD pro aplikaci audio-follows-video. Připojte další V-40HD pro více vstupů.

Použití RS-232C pro integrované dálkové ovládání - Je možné připojit počítač, nástěnný panel nebo jiné dálkové zařízení a použít je k ovládání přepínání, efektů a dalších operací.

PORT USB Pro uložení interní paměti - Umožňuje připojit USB flash disk a uložit na něj interní paměť.

V-40HD obsahuje také vstupní audio sběrnici s nastavením hlasitosti a zpoždění, která umožňuje vložit zvuk do výstupního signálu HDMI, což je užitečné zejména pro streamovací a nahrávací aplikace.

Funkci Multi-Zoom lze aktivovat, když je jeden vstupní zdroj interně sdílený až se třemi dalšími vstupy - v podstatě jde o řetězení. Měřítko pro každý vstup může zvětšovat libovolnou pozici v obraze videa a vytvářet tak dojem, že jsou připojeny další kamery - vytváří virtuální prostředí s více kamerami. Mezi další efekty patří klíčovač downstreamu (DSK), obraz v obraze a vícenásobné přechody.

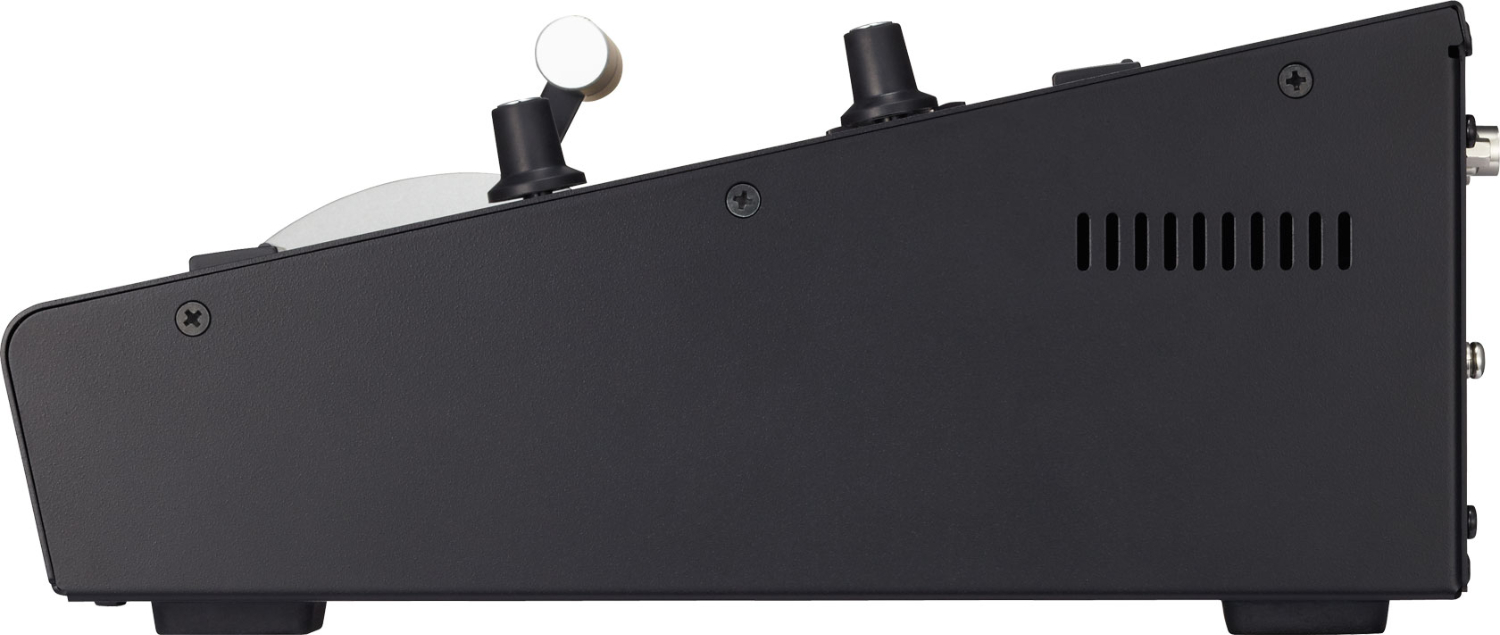

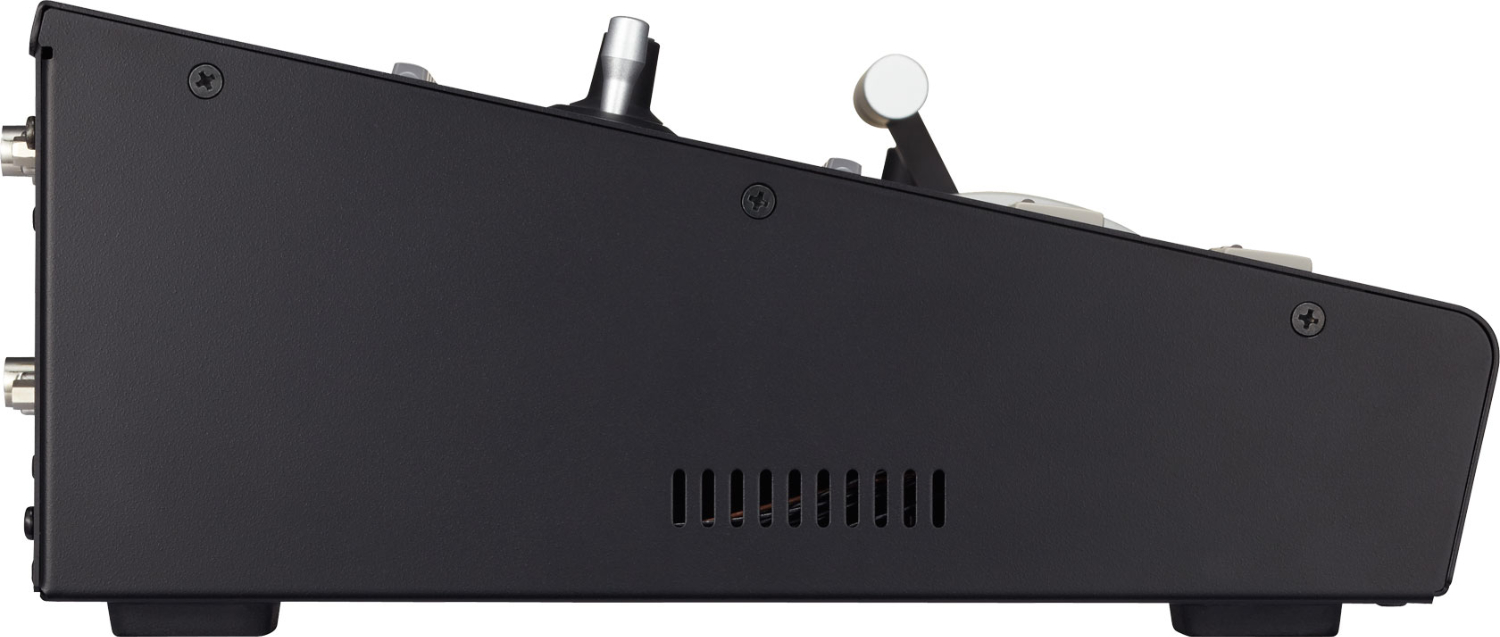

Jednotka je bezhlučná díky jedinečné a účinné konstrukci vyzařující teplo, která eliminuje potřebu chladicího ventilátoru. Podporovány jsou rozhraní MIDI i RS-232, což umožňuje ovládání a integraci s různými zařízeními, jako je V-Mixer pro aplikace audio-follows-video nebo dálkové ovládání pomocí nástěnného panelu.

V-40HD podporuje různé možnosti návrhu systému a kreativní produkce. Dostupná cena a výkonné funkce modelu V-40HD umožňují zákazníkům, kteří chtějí přejít na pracovní postupy v HD rozlišení. Videomixér V-40HD posiluje řadu multiformátových videomixérů Roland a je určen k naplnění nejrůznějších potřeb videoprodukce pro živé akce, firemní, vzdělávací a domácí aplikace využívající HDMI a počítačové zdroje.
