RGBlink MSP 318N HDMI 2.0 to Fiber Extender

RGBlink MSP 318N je sada vysílače a přijímače, která přenese HDMI 2.0 až 4K při 60 Hz v RGB 4:4:4 (18 Gb/s) s HDR po optickém vlákně. Moduly SFP+ se volí podle trasy – single-mode až 10 km, multi-mode až 300 m – a objednávají se zvlášť. Vysílač má průchozí výstup HDMI a vkládání zvuku, přijímač výstup zvuku; vlákno přenese i obousměrné IR a RS-232.

Když je displej daleko nebo trasa vede rušeným prostředím, převezme signál HDMI 2.0 optické vlákno. U zdroje zůstane náhled přes průchozí výstup, u displeje vyvedený zvuk a ovládání obou stran.

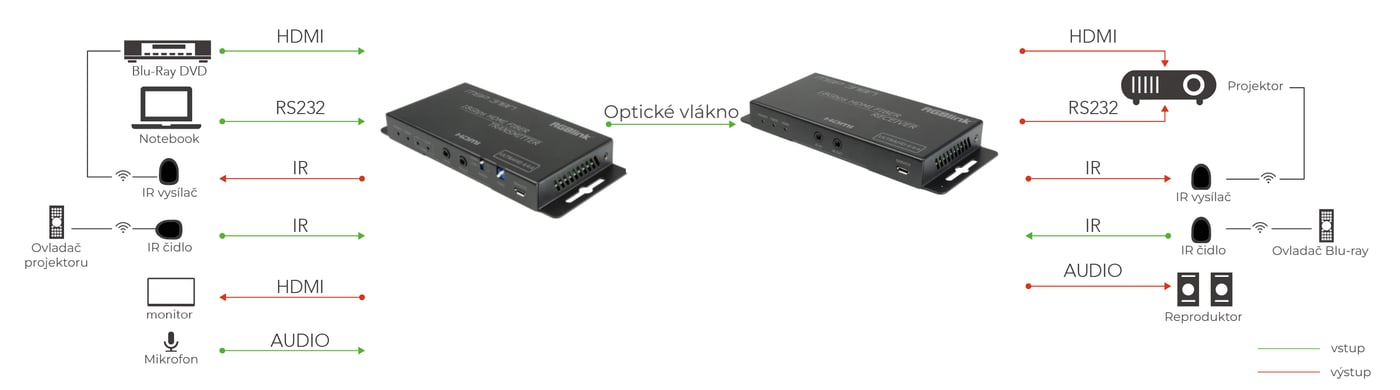

Zapojení

Vysílač přijme HDMI ze zdroje (Blu-ray, notebook) a zvuk z mikrofonu, průchozím výstupem HDMI napojí monitor a po optickém vláknu pošle signál do přijímače. Ten vyvede HDMI na projektor a zvuk do reproduktorů; kabely IR a port RS-232 dovolí ovládat zařízení na obou koncích.

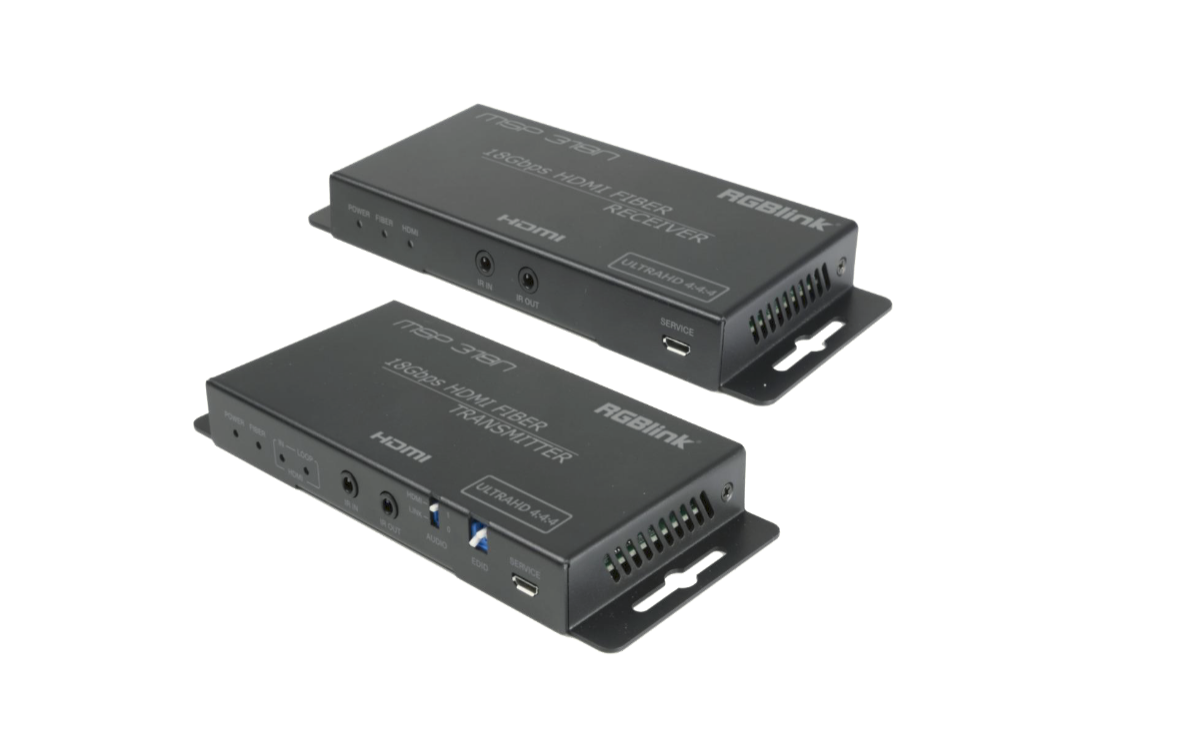

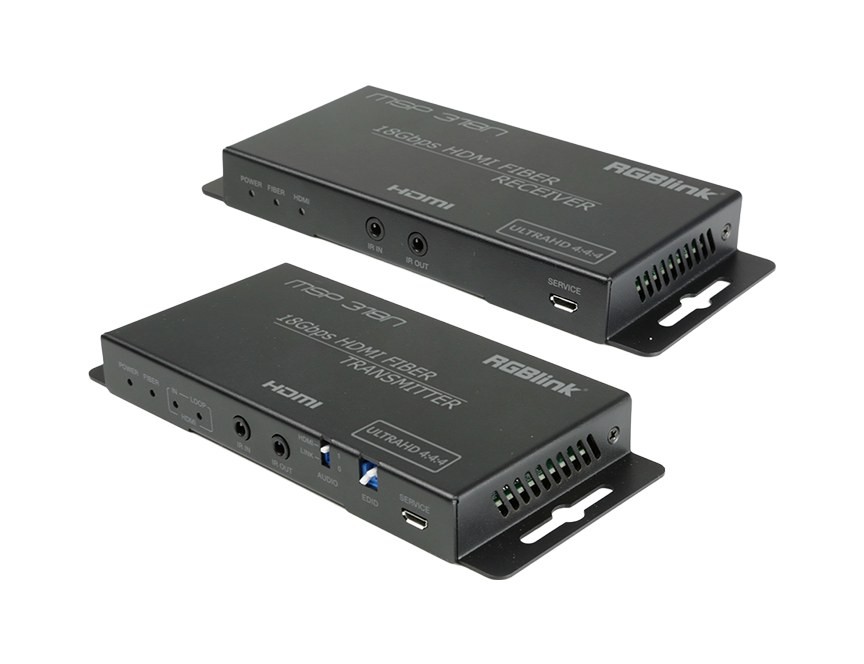

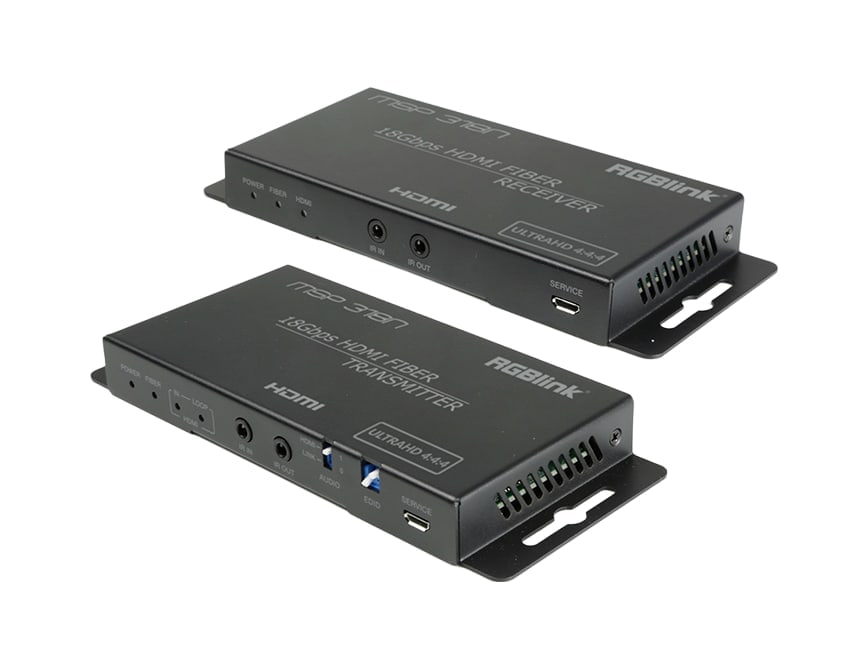

Vysílač a přijímač

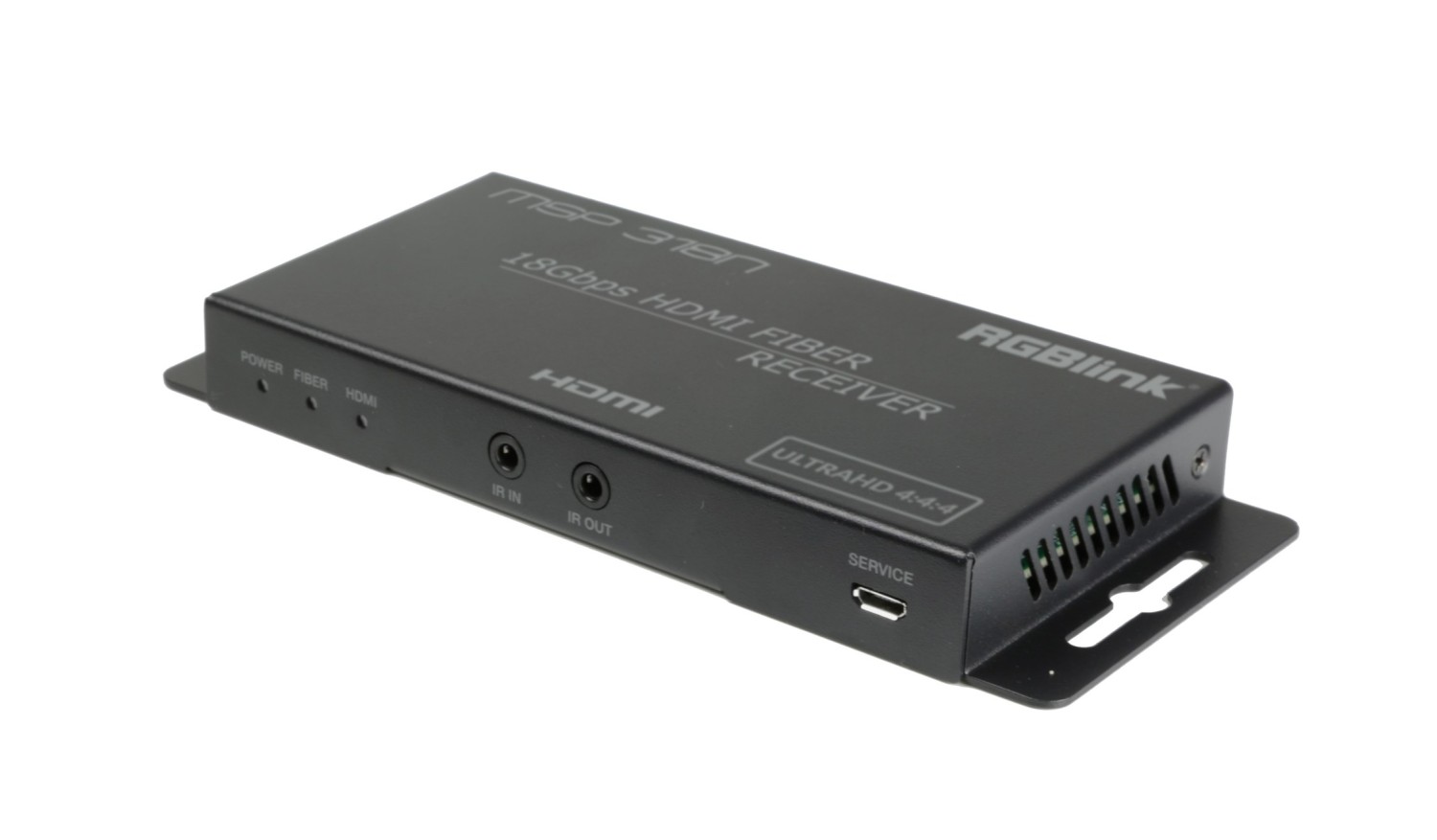

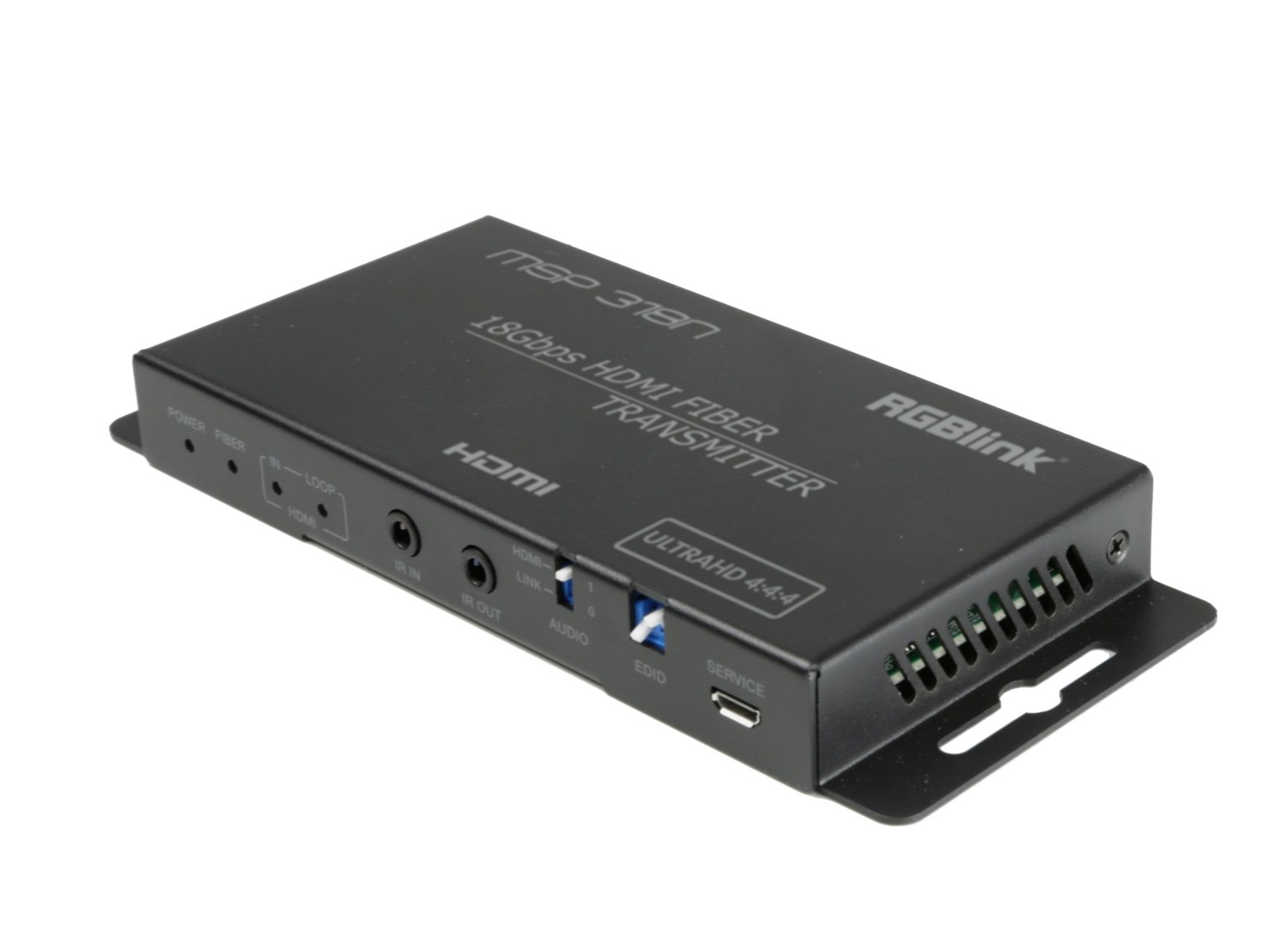

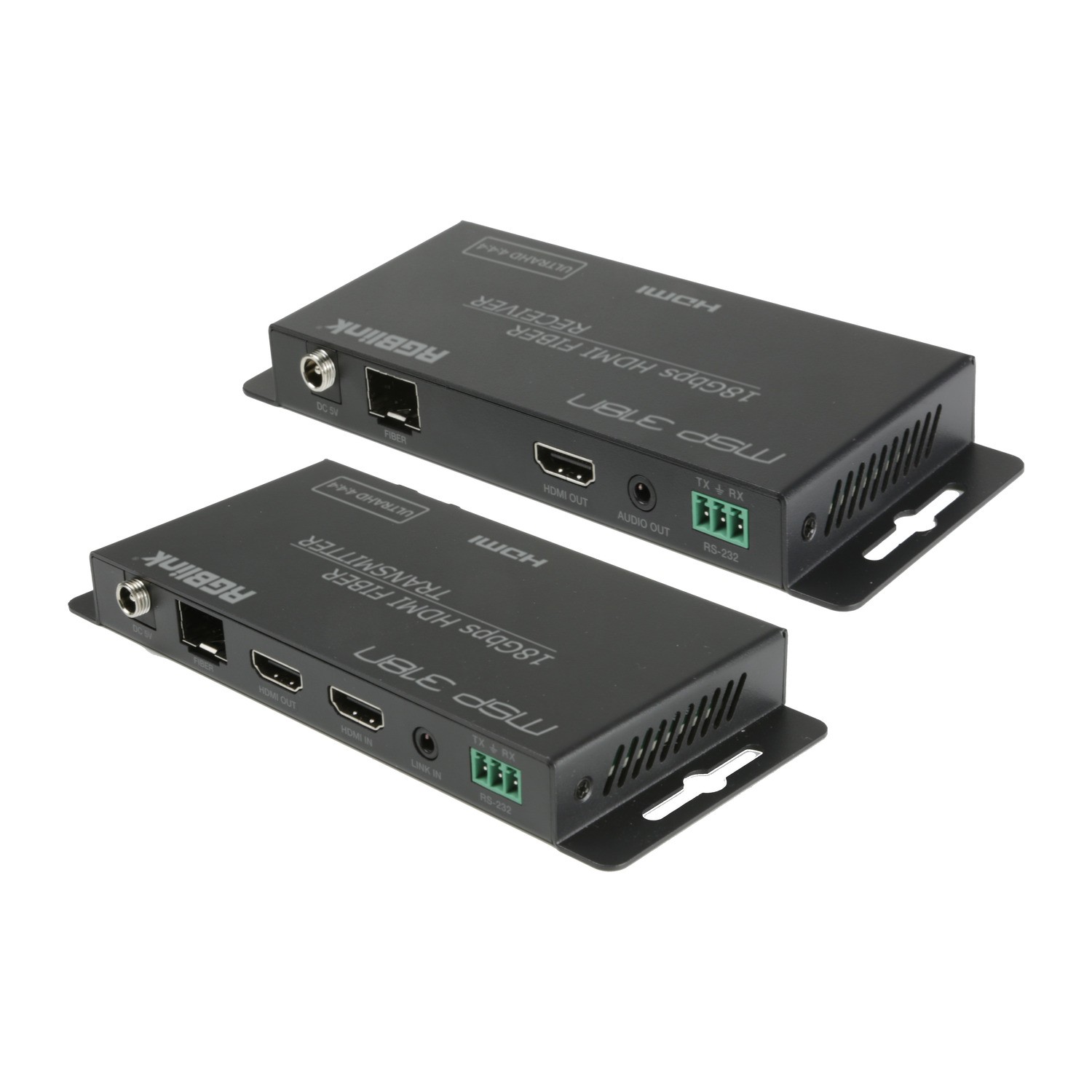

Vysílač má vstup HDMI 2.0, průchozí výstup HDMI, audio vstup (3,5 mm), port RS-232 (Phoenix 3,81 mm), IR vstup a výstup a slot SFP+ se dvěma konektory LC. Přijímač má slot SFP+, výstup HDMI 2.0, audio výstup, RS-232 a IR. EDID se nastavuje přepínači DIP.

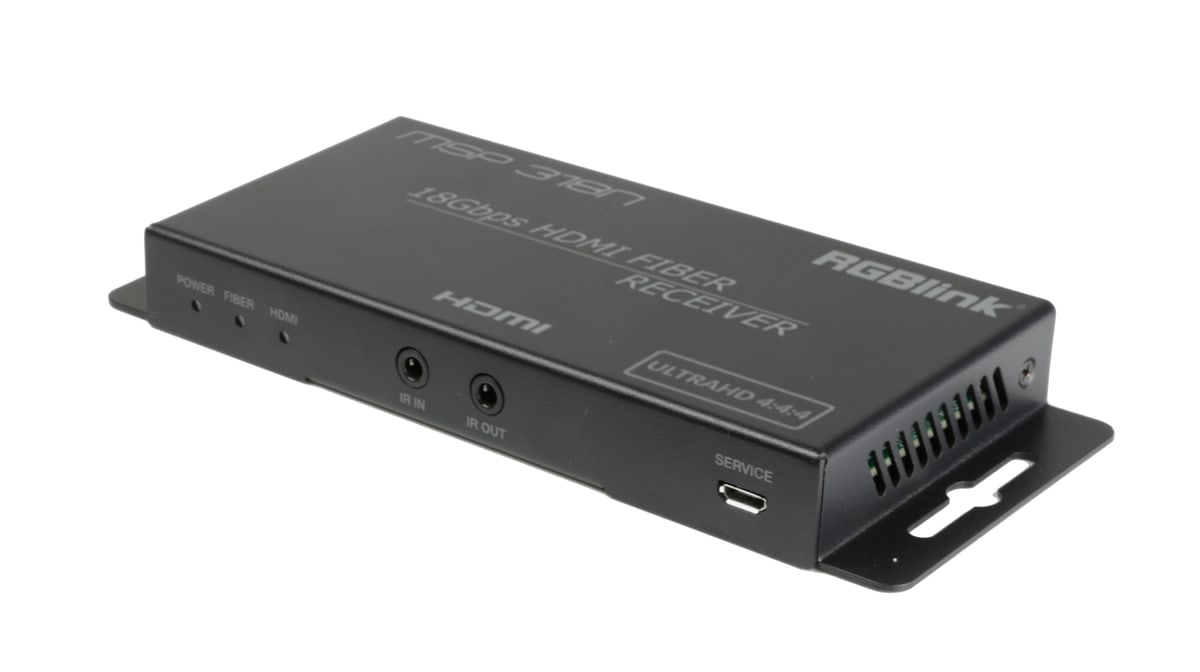

Obraz, zvuk a ovládání

Barevný prostor RGB, YCbCr 4:4:4 / 4:2:2 a YUV 4:2:0, barevná hloubka 8/10/12 bitů při 1080p60 a 8 bitů při 4K60, podpora HDR a 3D. Přenese zvuk LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio i DSD. IR pracuje v pásmu 20–60 kHz, RS-232 rychlostí 4 800–115 200 Bd.

Další informace

RGBlink MSP 318N je vysoce výkonný systém pro prodloužení HDMI 2.0 pomocí optických kabelů, který se skládá z vysílače a přijímače a je navržen pro profesionální AV, vysílací a řídicí místnosti. Podporuje signály HDMI 2.0 s plnou šířkou pásma až 18 Gb/s, což umožňuje přenos videa 4K@60Hz RGB 4:4:4 8bit s formáty HDR a 3D. Shoda s HDMI 2.0b a HDCP 2.2 zajišťuje kompatibilitu s moderními zdroji a displeji HDMI.

MSP 318N používá externí optické moduly SFP+ (objednávají se samostatně) pro podporu přenosu přes single-mode i multi-mode optické kabely, což umožňuje vzdálenosti až 10 km přes single-mode optický kabel nebo 300 m přes multi-mode optický kabel. Vysílač je vybaven průchozím výstupem HDMI a vkládáním zvuku přes 3,5mm vstup, zatímco přijímač podporuje extrakci zvuku přes 3,5mm výstup. Správa EDID je zajištěna pomocí DIP přepínačů pro bezproblémovou kompatibilitu zdrojů.

Mezi další profesionální funkce patří obousměrné IR ovládání, průchod RS-232 pro integraci ovládání zařízení a podpora široké škály video rozlišení, barevných prostorů a audio formátů. Kompaktní, lehký a energeticky úsporný MSP 318N je ideální pro konferenční místnosti, vysílací zařízení, digitální značení, řídicí centra a distribuci HDMI signálu na dlouhé vzdálenosti.

Klíčové vlastnosti

• Podporuje 4K@60Hz (18 Gbps) RGB 4:4:4 s HDR
• Kompatibilní s HDMI 2.0b a HDCP 2.2
• Podpora externích modulů SFP+ (volitelné)
• Přenosová vzdálenost: až 10 km (jednovidový) nebo 300 m (vícevidový)
• Podporuje formáty HDR a 3D
• Obousměrné IR ovládání a průchod RS-232
• Správa EDID pomocí DIP přepínače
• Průchozí výstup HDMI a vkládání zvuku na vysílači
• Extrakce zvuku na přijímači
