RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

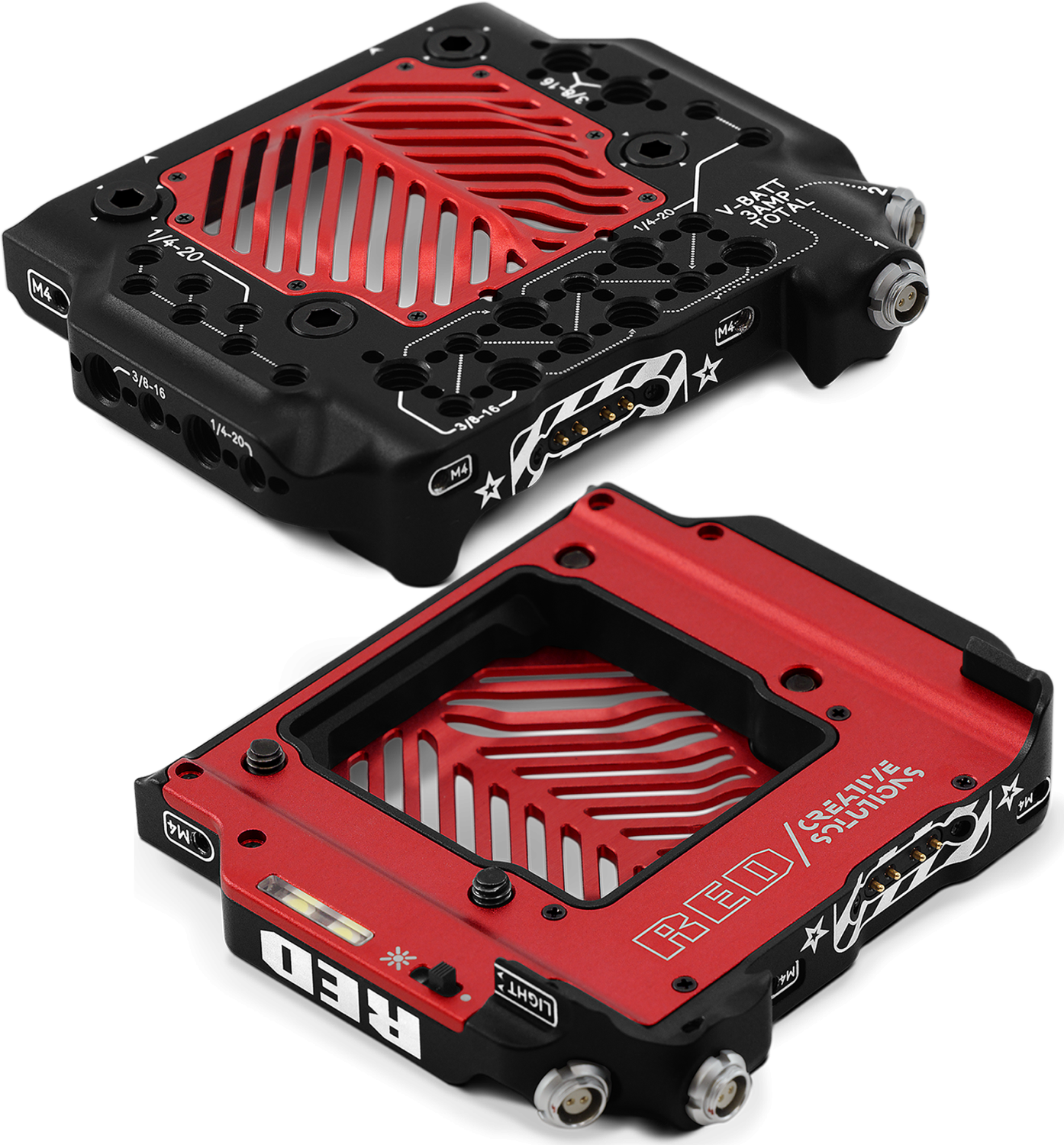

Taktická horní deska V-RAPTOR™ umožňuje bezpečně připevnit větší baterii na zadní stranu kamery a upevnit/napájet příslušenství z horní desky. Horní deska obsahuje dva 2pólové výstupy Aux, asistenční boční LED světlo, několik montážních závitů 3/8-16 a ¼-20 a systém připojení pogo pro propojení s adaptérem baterie.

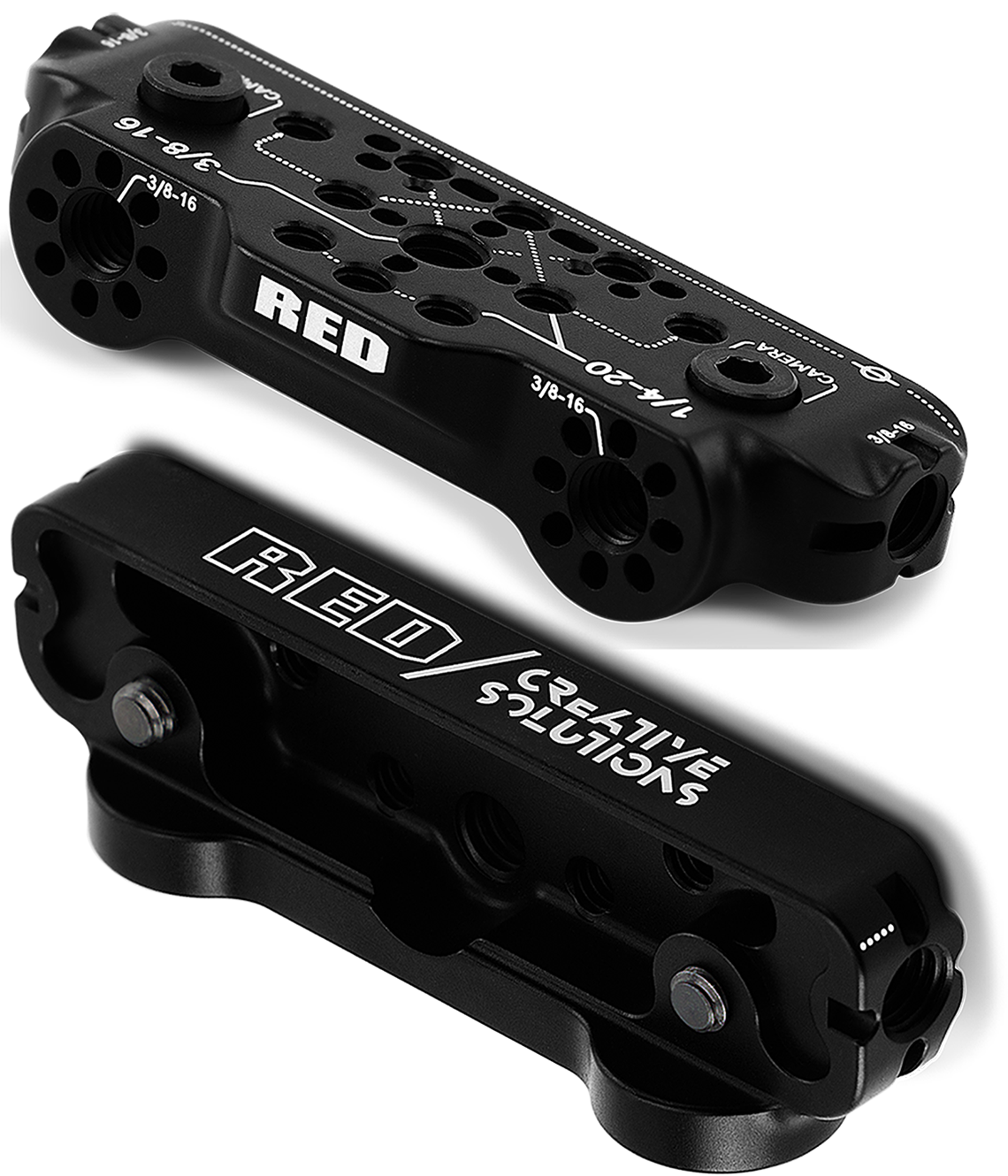

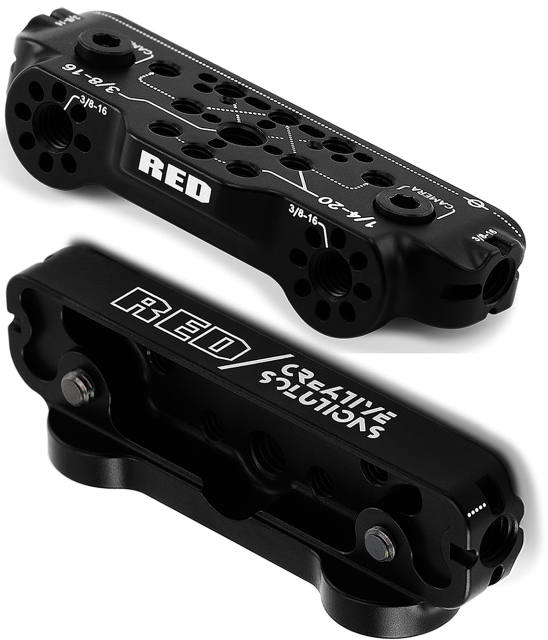

Přední deska Cheese Plate poskytuje další montážní závity 3/8-16 a ¼-20. Tato deska je nutná pro upevnění horní rukojeti a nástavců V-RAPTOR™, pokud je nainstalována taktická horní deska V-RAPTOR™.

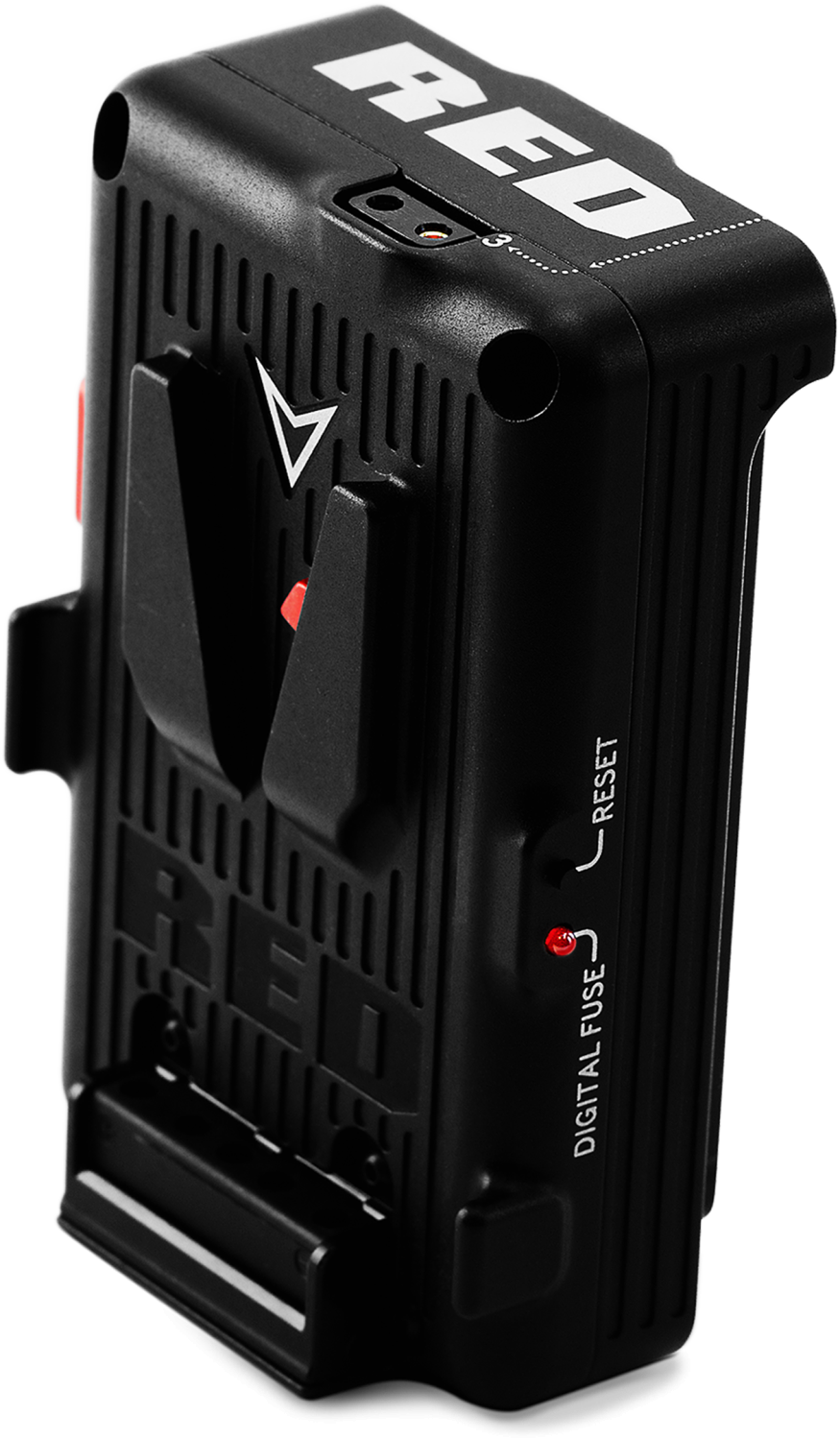

Adaptéry baterií V-Lock a Gold Mount obsahují P-tap/D-tap a bezpečnostní systém E-Fuse a systém připojení pogo pro rozhraní s horní deskou. Tyto adaptéry umožňují fotoaparátu přijímat baterie V-Lock a Gold Mount plné velikosti.

Taktickou horní desku V-RAPTOR™ můžete používat s 7,0" LCD displejem DSMC3™ RED® Touch, horní rukojetí a nástavci V-RAPTOR™, výsuvnou rukojetí a dodávanou přední deskou Cheese Plate.

POZNÁMKA: Funkce SMBUS Pass-through je k dispozici pouze u bateriového adaptéru V-Lock.

POZNÁMKA : Taktická horní deska V-RAPTOR s bateriovým adaptérem není kompatibilní s kamerovými systémy ^DSMC®, ^DSMC2®, RED ^RANGER® nebo ^KOMODO®.

V případě problémů nebo řešení potíží se obraťte na support@cs.inc.

Sady V-RAPTOR™ Tactical Top Plate a Battery Adapter obsahují:

Připevnění horní desky:

1. Zarovnejte čtyři šrouby s odpovídajícími otvory ¼-20 za připojovacím bodem POGO na horní straně fotoaparátu a utáhněte každý šroub podle vzoru kříže, abyste zajistili rovnoměrné rozložení tlaku na desku.

2. Dále můžete zvolit připevnění přední desky Cheese Plate, 7,0" LCD displeje DSMC3™ RED® Touch nebo výstupní rukojeti před horní desku.

3. Dále pro připevnění adaptéru baterie nasuňte adaptér na zadní desku V-Lock na těle kamery a zajistěte oba horní šrouby k horní desce, aby bylo zajištěno pevné spojení.

POZNÁMKA: Možná bude nutné mírně povolit šrouby horní desky, aby se šroub adaptéru baterie vyrovnal s horní deskou.

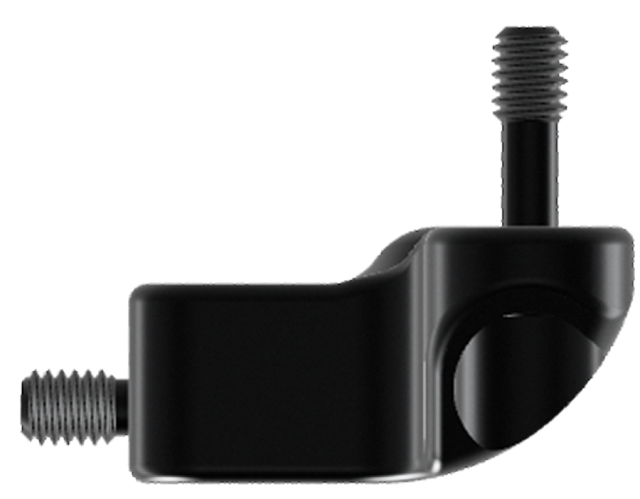

Ke spodní části adaptéru baterie a k zadní části destičky Arca můžete připevnit podpěrný držák baterie (je součástí balení Expander Blade & Quick Release Platform Pack) pro dodatečnou podporu.
