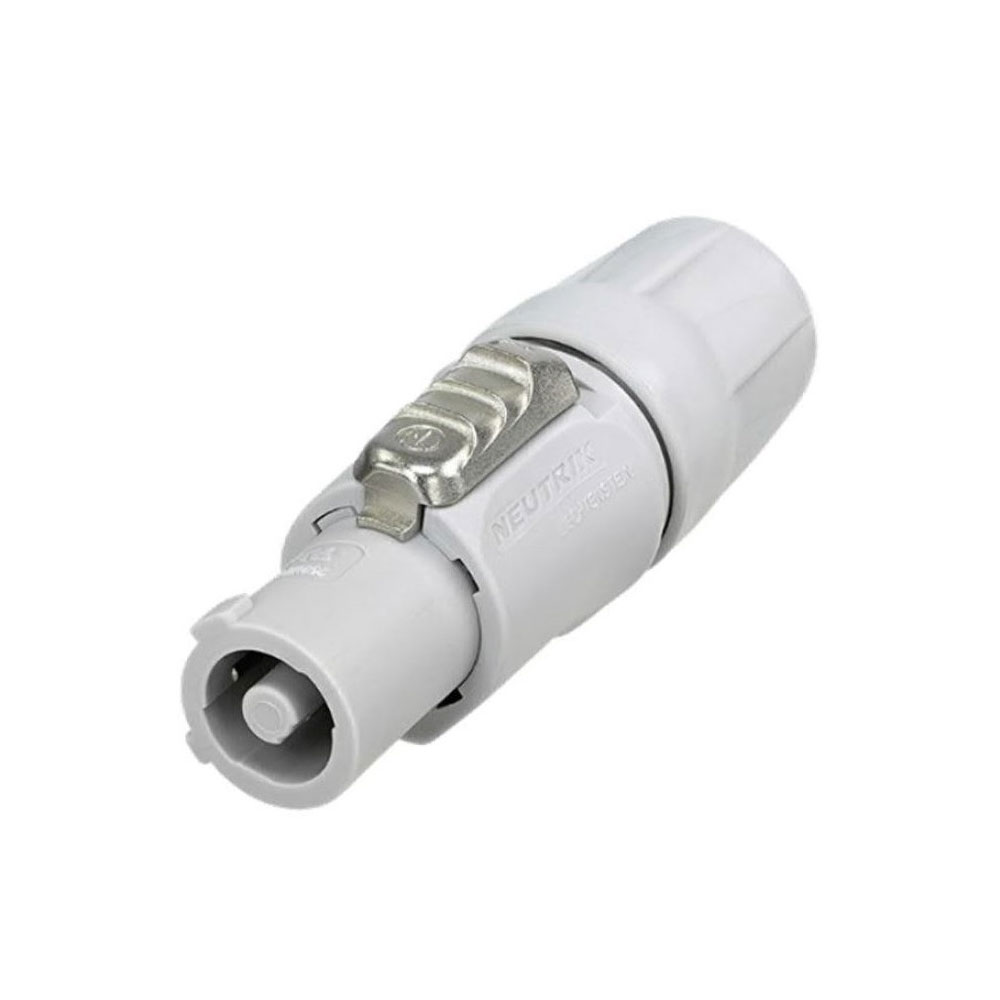

Neutrik NAC3FCB

Kabelový AC konektor, západka zámku, power-out, šroubové svorky, barva šedá

Konektor Powercon je konstruován na proud až 20A, nabízí bezpečné zamykání spojení, kompaktní provedení, a splňuje všechny současné bezpečnostní normy. Tato řada nabízí 3-pólové propojení včetně nuláku a uzemnění a kompaktní design (sdílí mnoho komponentů řady "Speakon" Twist-lock konektorů pro reproduktory, i když jsou samozřejmě naprosto neslučitelné!). Bezpečné provedení vývodu s odlehčením tahu kabelu je navrženo pro kabely o průměru 5-15 mm, a blokování je na principu twist-lock (kovová západka jako u běžných konektorů "Speakon").

Kabelové spojky mají šroubové svorky (max. velikost vodiče 4 mm), panelové konektory mají "Faston" ploché svorky 4,8 × 0,5 mm. Panelové konektory NAC3MP mají běžné rovné montážní otvory a jsou vzduchotěsné. Varianty -WOT jsou v provedení bez dělící izolace svorek pro použití s většími izolovanými svorkami konektoru.

Série má dvě varianty: A (in - vstupní) a B (out - výstupní) typy. Oba jsou si podobné, ale mají odlišné kódování barev, aby se zabránilo záměně. To znamená, že se správnými kabelovými konektory je nemožné vytvořit zkrat.

Typ A je určen pro přívod elektrické energie, a jeho barevné kódování je modrá. Typ B je určen pro zásuvky a jeho barevné kódování je šedá.

Vlastnosti

• Kabelový AC konektor se západkou zámku 20 A / 250 V
• 3 kontakty, včetně nuláku a kontaktu se zemí
• Power-in (modrá) a power-out (šedá), verze s různým kódováním pro zabánění možnosti záměny
• Rychlý a snadný Twist lock aretační systém
• Extrémně robustní a spolehlivý
• Ergonomický design
• Uživatelsky příjemná západka pro snadnou manipulaci
• Unikátní odlehčení tahu kabelu typu Neutrik
• UL, cUL uznávané komponenty
• VDE certifikované
• SEV schválené
• Značení unikátním hologramem - zaručuje skutečný a autentický produkt Neutrik

Technické specifikace

Title: NAC3FCB
Gender: female

Electrical
Contact resistance: ≤ 3 mΩ
Dielectric strength: 4 kVdc / 2.8 kVac
Insulation resistance: > 0.1 GΩ (after damp heat test IEC 68-2-30)
Number of electronical contacts: 2 + PE
Rated current per contact: 20 A rms
Rated voltage: 250 V AC

Mechanical
Cable O.D.: 6 - 15 mm (1)
Lifetime: > 1000 mating cycles
Wiresize: 2,5 mm²
Wiresize: 12 AWG
Locking device: Quick Lock
(1): Cable O.D. range limited to 6 mm - 14 mm acc. VDE

Material
Contact plating: 4 µm Ag
Contacts: Bronze (CuSn6)
Insert: Polyamide (PA 6 30 % GR)
Locking element: Zinc diecast (ZnAl4Cu1)
Shell: Polyamide (PA 6 30 % GR)
Strain relief: Polyacetal (POM)

Environmental
Temperature range: -30 °C to +80 °C
