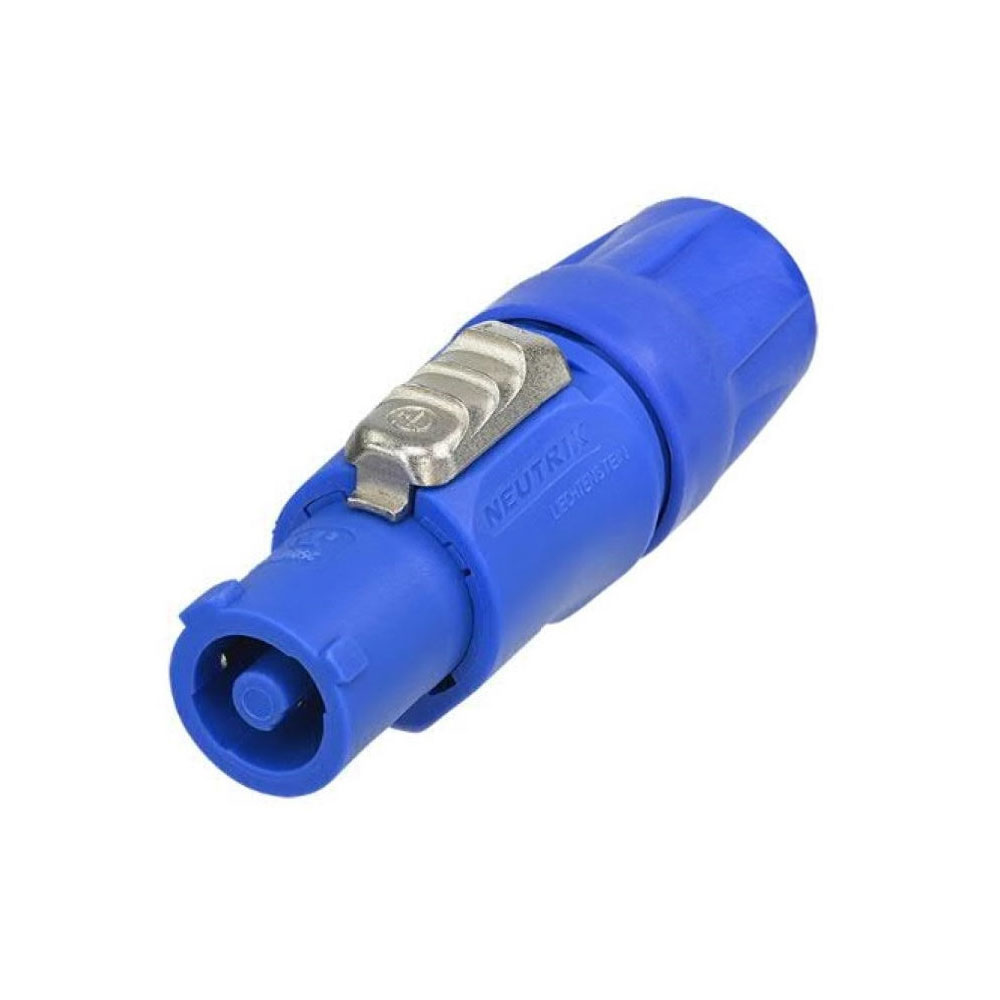

Kabelový AC konektor, západka zámku, přívod napájení, šroubové svorky, barva modrá
Kabelový AC konektor, západka zámku, přívod napájení, šroubové svorky, barva modrá
Konektor Powercon je konstruován na proud až 20A, nabízí bezpečné zamykání spojení, kompaktní provedení, a splňuje všechny současné bezpečnostní normy. Tato řada nabízí 3-pólové propojení včetně nuláku a uzemnění a kompaktní design (sdílí mnoho komponentů řady "Speakon" Twist-lock konektorů pro reproduktory, i když jsou samozřejmě naprosto neslučitelné!). Bezpečné provedení vývodu s odlehčením tahu kabelu je navrženo pro kabely o průměru 5-15 mm, a blokování je na principu twist-lock (kovová západka jako u běžných konektorů "Speakon").
Kabelové spojky mají šroubové svorky (max. velikost vodiče 4 mm), panelové konektory mají "Faston" ploché svorky 4,8 × 0,5 mm. Panelové konektory NAC3MP mají běžné rovné montážní otvory a jsou vzduchotěsné. Varianty -WOT jsou v provedení bez dělící izolace svorek pro použití s většími izolovanými svorkami konektoru.
Série má dvě varianty: A (in - vstupní) a B (out - výstupní) typy. Oba jsou si podobné, ale mají odlišné kódování barev, aby se zabránilo záměně. To znamená, že se správnými kabelovými konektory je nemožné vytvořit zkrat.
Typ A je určen pro přívod elektrické energie, a jeho barevné kódování je modrá (ekvivalent IEC320 kabelová samice a panelový samec). Typ B je určen pro zásuvky a jeho barevné kódování je šedá (ekvivalent IEC320 panelová samice a kabelový samec).
Vlastnosti
Technické specifikace
Title: NAC3FCB
Gender: female
Electrical
Contact resistance: ≤ 3 mΩ
Dielectric strength: 4 kVdc / 2.8 kVac
Insulation resistance: > 0.1 GΩ (after damp heat test IEC 68-2-30)
Number of electronical contacts: 2 + PE
Rated current per contact: 20 A rms
Rated voltage: 250 V AC
Mechanical
Cable O.D.: 6 - 15 mm (1)
Lifetime: > 1000 mating cycles
Wiresize: 2,5 mm²
Wiresize: 12 AWG
Locking device: Quick Lock
(1): Cable O.D. range limited to 6 mm - 14 mm acc. VDE
Material
Contact plating: 4 µm Ag
Contacts: Bronze (CuSn6)
Insert: Polyamide (PA 6 30 % GR)
Locking element: Zinc diecast (ZnAl4Cu1)
Shell: Polyamide (PA 6 30 % GR)
Strain relief: Polyacetal (POM)
Environmental
Temperature range: -30 °C to +80 °C
