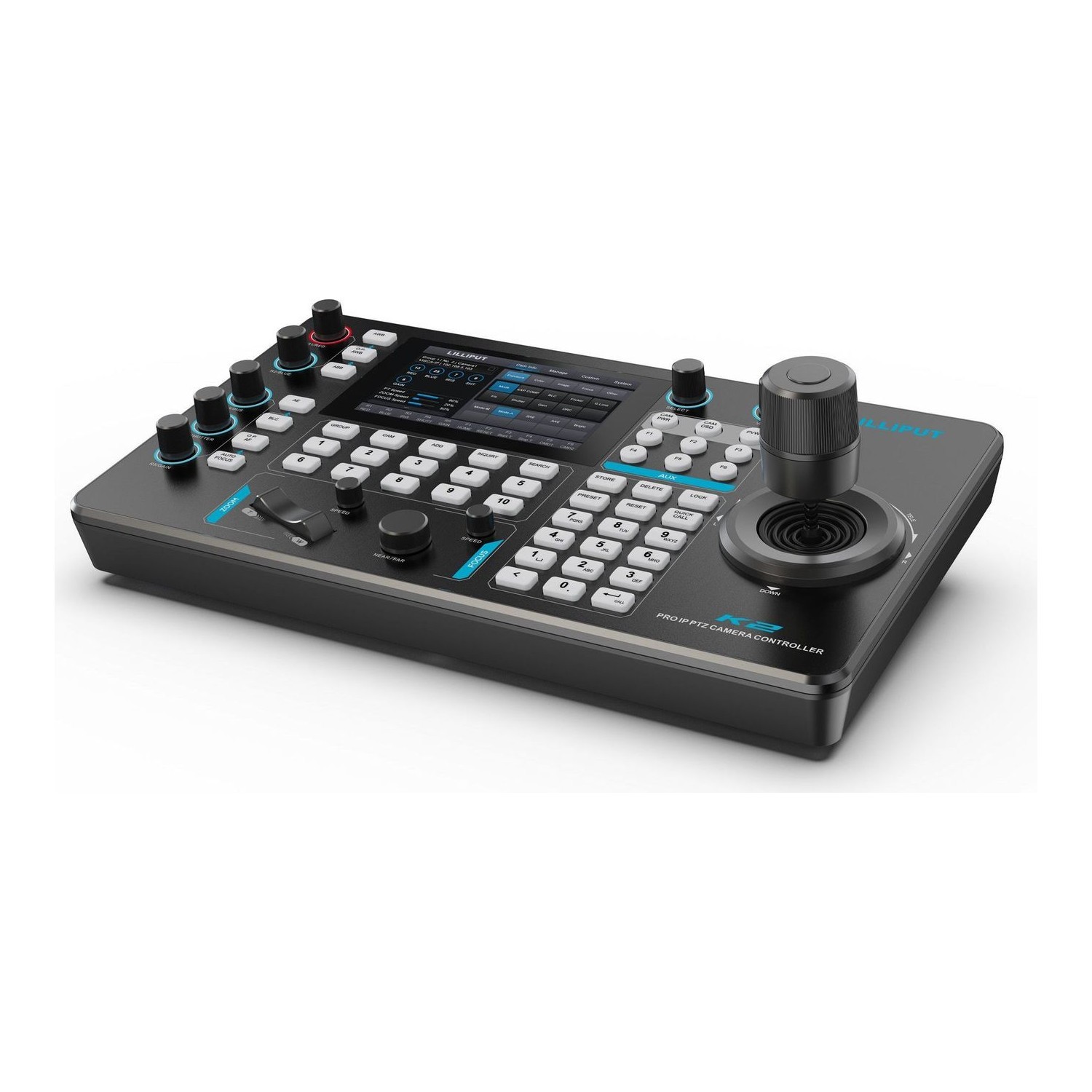

Lilliput K2 (bez NDI)

+3
Kód zboží: K2(without NDI)

Lilliput K2 je ovladač PTZ kamer s dotykovým displejem 5″ a 4D joystickem. Řídí až 100 kamer v deseti skupinách přes IP, RS-232 a čtyři porty RS-422/485 protokoly VISCA, VISCA over IP, ONVIF a Pelco-D/P. Napájí se z PoE/PoE+ nebo ze zdroje 7–24 V DC a tally výstupem se synchronizuje se střižnou.

Více informací

16 190 Kč s DPH 13 380 Kč bez DPH
Přidat do porovnání Historie ceny
Osobní odběr: 19. 10. od 09:00
Odešleme: 19. 10.
Skladem 2 ks
Praha 2 ks
Kód zboží:
K2(without NDI)
Přidat do porovnání Historie ceny

Lilliput K2-N (s NDI)

17 690 Kčbez DPH 14 620 Kč
Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Lilliput K2 je ovladač PTZ kamer s dotykovým displejem 5″ a 4D joystickem. Řídí až 100 kamer v deseti skupinách přes IP, RS-232 a čtyři porty RS-422/485 protokoly VISCA, VISCA over IP, ONVIF a Pelco-D/P. Napájí se z PoE/PoE+ nebo ze zdroje 7–24 V DC a tally výstupem se synchronizuje se střižnou.

Dotykový pult pro až 100 PTZ kamer

Displej 5" s dotykovým menu, rychlé otočné ovladače clony, závěrky, zisku, expozice a vyvážení bílé a 4D joystick. NDI lze doplnit jako volitelný upgrade; s NDI se prodává verze K2-N.

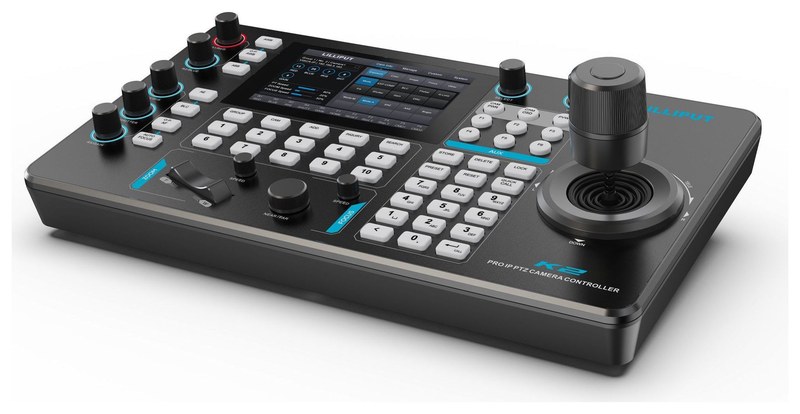

Lilliput K2
displej 5" dotykovýaž 100 kamerVISCA · ONVIF · PelcoPoE / 7–24 V DCzáznam tras

Náhled kamery přímo na pultu

Ovladač dekóduje stream RTSP nebo ONVIF (NDI volitelně) a zobrazí obraz vybrané kamery na displeji 5" – záběr dorovnáte, aniž byste zvedli oči k monitoru.

Záznam a přehrání trasy

Pult si zapamatuje pohyb kamery (otočení, náklon, zoom) a kdykoli ho přesně zopakuje bez ručního řízení.

Synchronizace se střižnou

Přes tally/GPIO se pult propojí se střižnou: přepnutím na kameru se zároveň vybere k ovládání.

Čtyři sériové porty

1× RS-232 a 4× RS-422/485, na každý port až 7 kamer s protokolem VISCA; Pelco-D a Pelco-P také.

PoE i stejnosměrný zdroj

Gigabitový LAN s PoE/PoE+ (IEEE 802.3af/at) nebo napájení 7–24 V DC, příkon pod 8 W.

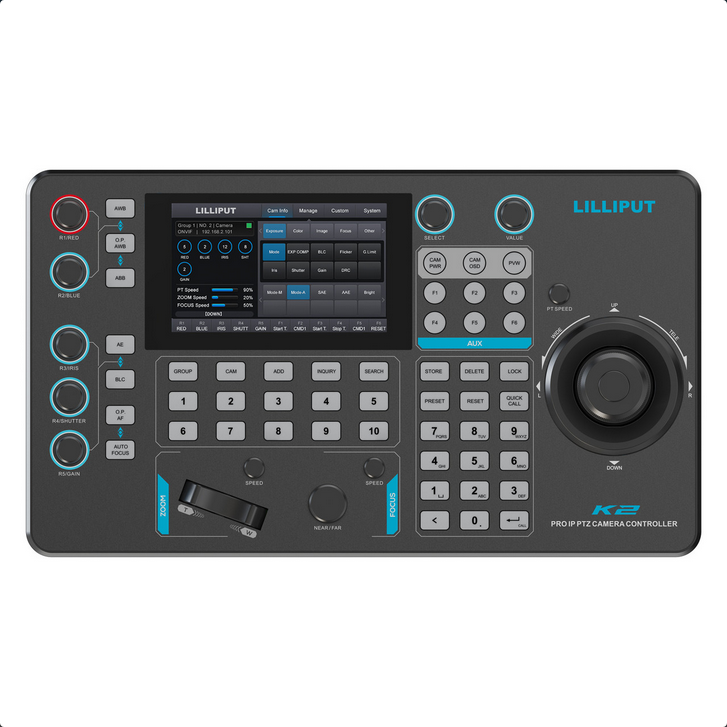

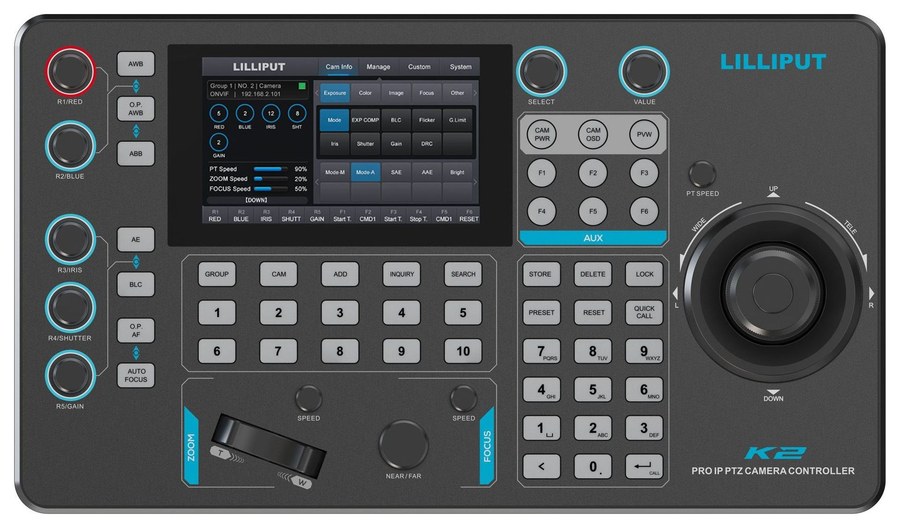

Lilliput K2 – Ovládací panel

Ovládací panel

Dotykový displej 5", otočné ovladače, šest přiřaditelných tlačítek, číselník, volba kamer a předvoleb a 4D joystick.

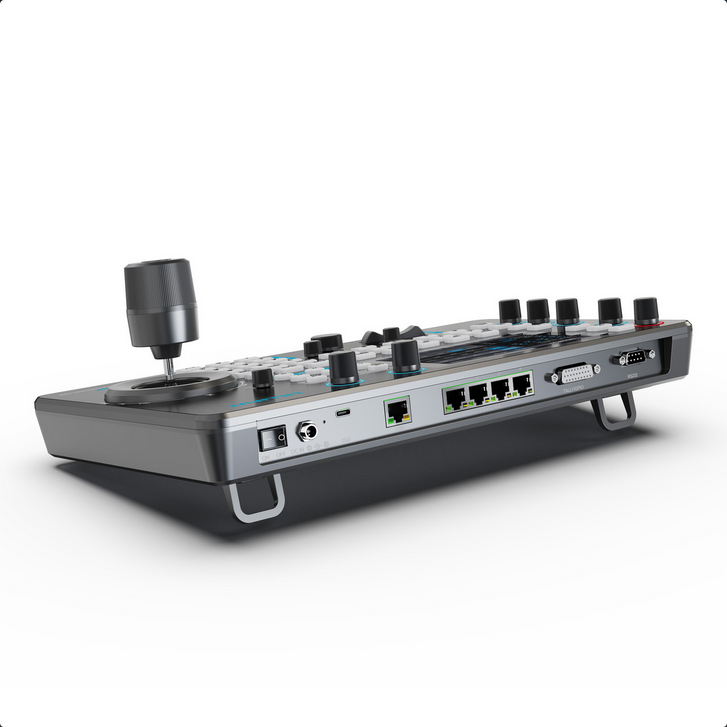

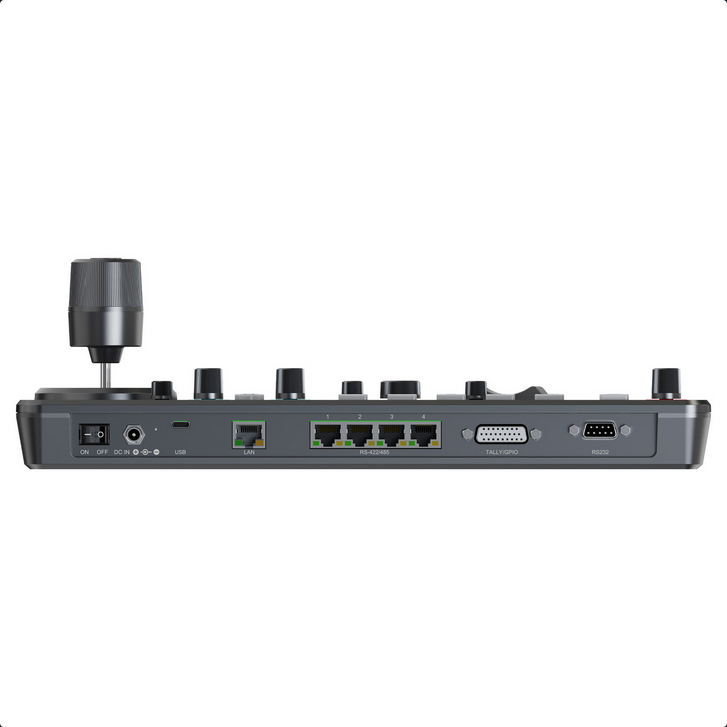

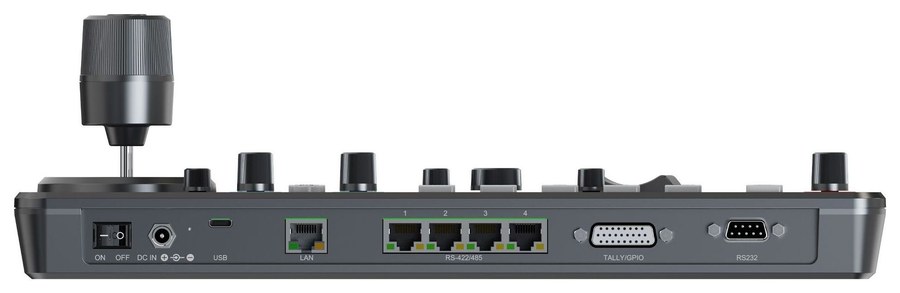

Lilliput K2 – Zadní strana

Zadní strana

Vypínač, napájení DC, USB-C pro aktualizace, LAN s PoE, čtyři porty RS-422/485, tally/GPIO a RS-232.

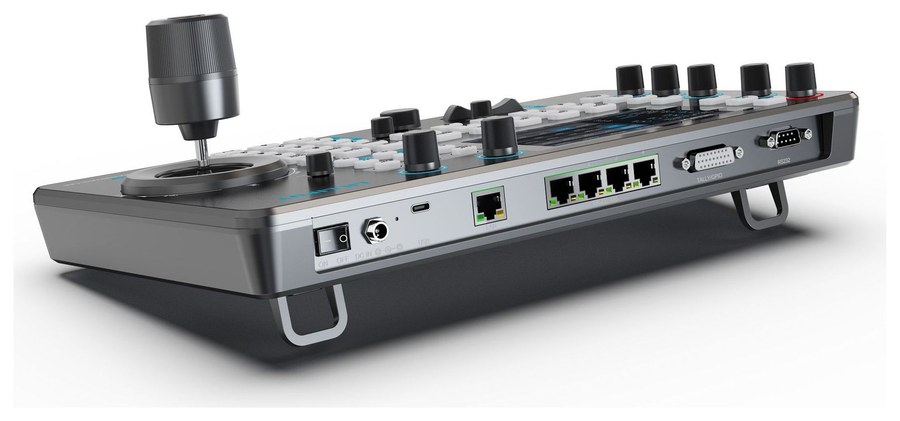

Lilliput K2 – Ergonomický stojánek

Ergonomický stojánek

Stojánek naklopí pult k obsluze, aby byl displej dobře vidět.

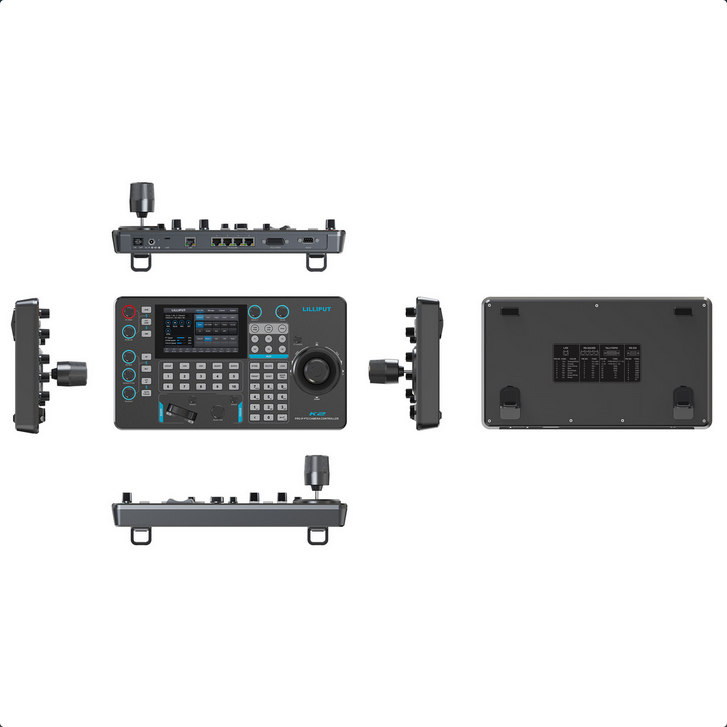

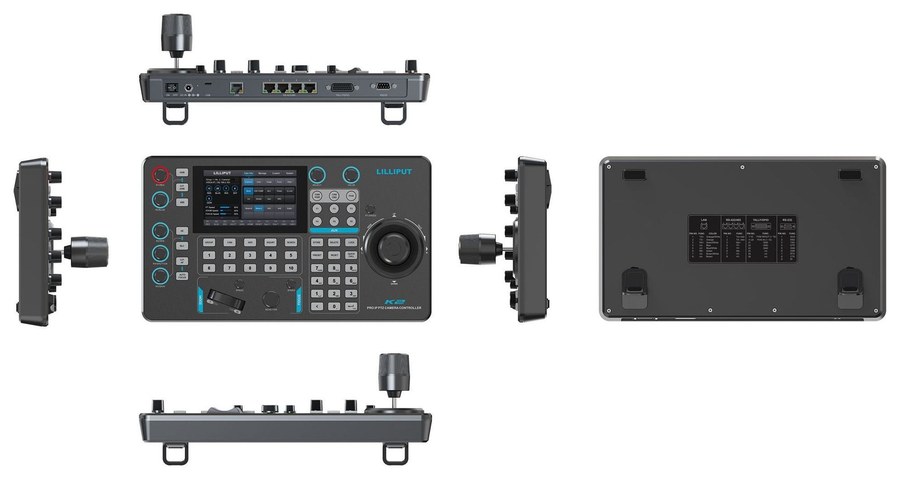

Lilliput K2 – Pohledy a rozměry

Pohledy a rozměry

340 × 195 × 49,5 mm, s joystickem 110,2 mm na výšku.

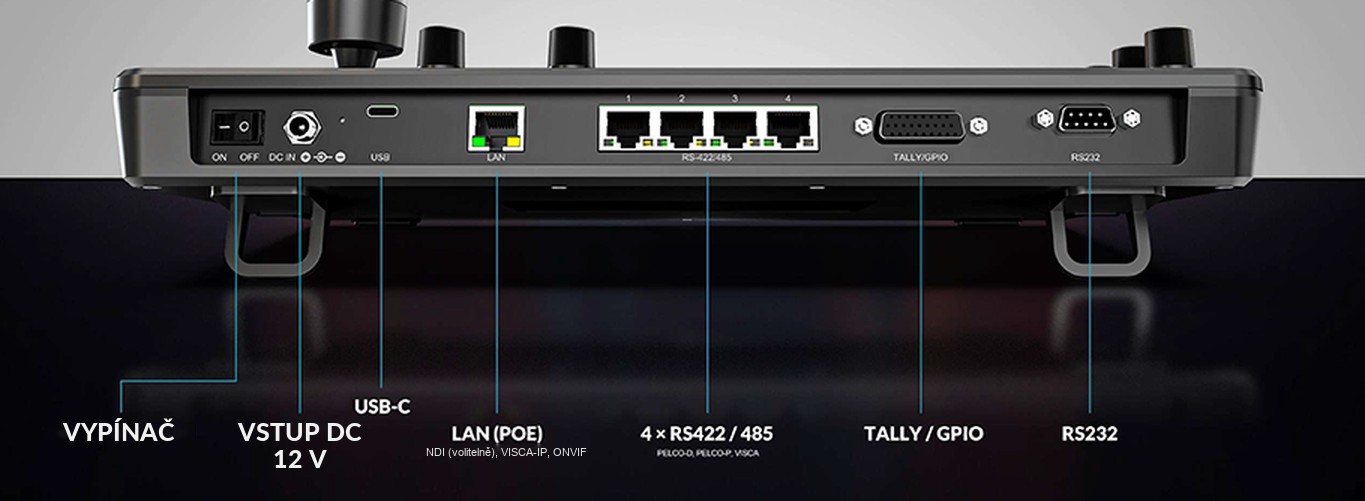

Konektory

RS-232, RS-422 a RS-485 podporují protokoly Pelco-D, Pelco-P a VISCA; na každý sériový port lze s VISCA připojit až 7 kamer. IP ovládání podporuje ONVIF, VISCA over IP a volitelně NDI, samo vyhledá kamery v síti a přidělí jim IP adresy – až 100 kamer.

Lilliput K2 – Konektory

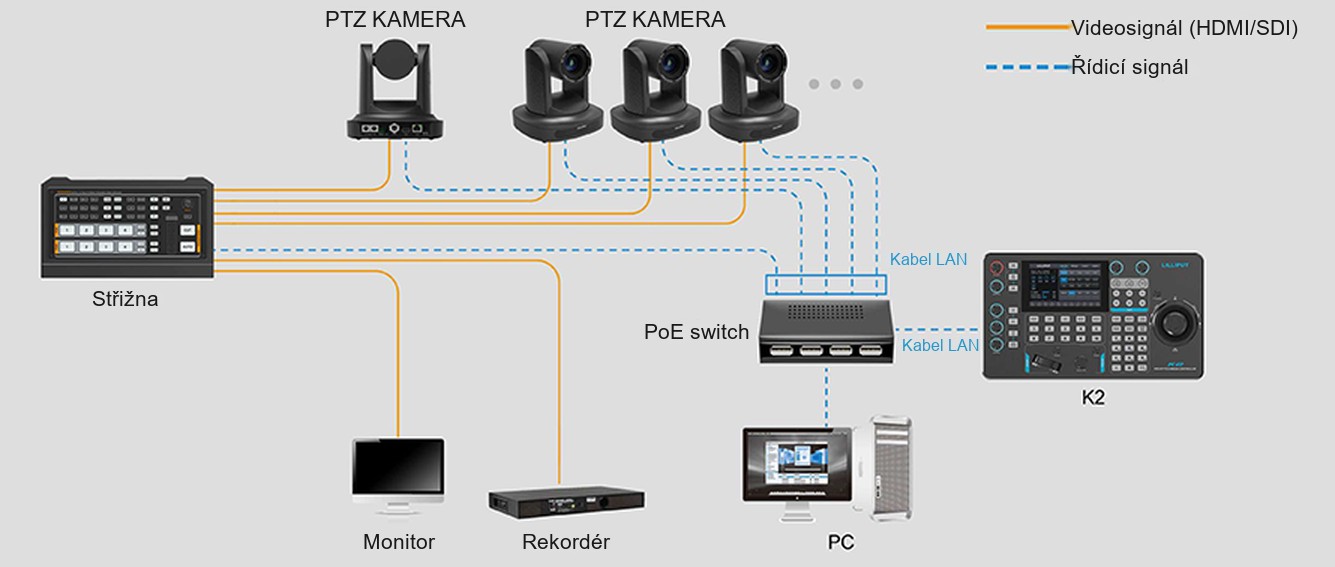

Schéma zapojení

Kamery, střižna, rekordér a počítač propojené přes PoE switch: obraz jde po HDMI/SDI do střižny, ovládání po LAN z pultu. Kamery lze řídit přes RS-232, RS-422, RS-485 i IP (RJ45), celkem až 100.

Lilliput K2 – Schéma zapojení

Další informace

O výrobku

Lilliput K2 (bez NDI) je profesionální kamerová řídicí jednotka určená k efektivní správě více IP kamer. Díky podpoře protokolů VISCA, VISCA over IP, Pelco-D/P a ONVIF spolupracuje s širokou škálou kamerových systémů a ovládání lze navázat přes rozhraní IP, RS-422, RS-485 i RS-232.

Model K2 zvládne v jedné síti až 100 IP kamer, což zjednodušuje správu rozsáhlých provozů. Nabízí náhled kamer v reálném čase na displeji, automatické přidělování IP adres, šest uživatelsky přiřaditelných tlačítek pro rychlý přístup k často používaným funkcím a vyhrazená tlačítka pro expozici, clonu, ostření, otáčení a náklon.

Tato verze neobsahuje NDI; pro uživatele, kteří ho potřebují, je k dispozici volitelný upgrade NDI, případně verze K2-N s NDI v základu. Díky napájení PoE nebo stejnosměrným zdrojem se hodí do kostelů, na koncerty, sportovní přenosy i rozhovory.

OBSAH BALENÍ

  • ovladač PTZ kamer Lilliput K2
  • napájecí adaptér 12 V / 2 A
  • konektor tally
  • návod k obsluze

SPECIFIKACE

  • Značka: Lilliput
  • Model: K2
  • Typ: ovladač PTZ kamer s dotykovým displejem
  • Rozhraní: 1× IP (RJ45), 1× RS-232, 4× RS-485/RS-422, 1× tally, USB 2.0 (aktualizace)
  • IP protokoly: ONVIF, VISCA-IP; NDI|HX a NDI|HX2 volitelně
  • Sériové protokoly: Pelco-D, Pelco-P, VISCA
  • Přenosová rychlost sériové linky: 2400, 4800, 9600, 19200, 38400, 115200 bps
  • Síťový port: 1× 1000 Mb/s, PoE / PoE+ (IEEE 802.3af/at)
  • Displej: dotykový 5"
  • Ovládací prvky: otočné ovladače clony, závěrky, zisku, automatické expozice a vyvážení bílé; 6 přiřaditelných tlačítek
  • Joystick: 4D – otáčení, náklon, zoom
  • Skupiny kamer: 10 (po 10 kamerách)
  • Adresy kamer: až 100
  • Přednastavené pozice: až 255
  • Napájení: PoE nebo 7–24 V DC
  • Příkon: PoE < 8 W, DC < 8 W
  • Provozní teplota: −20 až 60 °C
  • Skladovací teplota: −20 až 70 °C
  • Rozměry: 340 × 195 × 49,5 mm (s joystickem 110,2 mm)
  • Hmotnost: 1,73 kg (s balením 2,36 kg)
Parametry

Parametry

Výrobce: Lilliput
Kategorie: Ovládací panely

Hlavní parametry

Displej5" dotykový
Ovládací protokolyVISCA · VISCA over IP · ONVIF · Pelco-D · Pelco-P
RozhraníLAN · RS-232 · RS-422 · RS-485 · GPIO · USB
Ovládací prvky4D joystick · programovatelná tlačítka
NapájeníPoE · 12 V DC
Kapacita kamer100
