Lilliput K1 PTZ ovladač kamer s joystickem

Lilliput K1 je profesionální ovladač PTZ kamer s joystickem a hliníkovým tělem. Přes IP, RS-232, RS-422 a RS-485 řídí až 255 kamer protokoly VISCA, VISCA over IP, ONVIF a Pelco-D/P, i různých značek najednou. Má barevný displej 2,2″, otočné ovladače clony, ostření a vyvážení bílé a napájí se z PoE nebo z 12V adaptéru.

Joystick pro celou flotilu PTZ kamer

Jeden pult pro kamery na IP i na sériové lince: VISCA, VISCA over IP, ONVIF a Pelco-D/P současně, až 255 kamer v jedné síti a rychlá volba tří kamer.

až 255 kamerIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DCdisplej 2,2"

Různé protokoly z jednoho pultu

K1 řídí současně kamery na IP i na sériových linkách a míchá protokoly VISCA, VISCA over IP, Pelco-D/P a ONVIF – mimo jiné kamery Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog a NewTek.

Rychlé ovládání obrazu

Otočné ovladače pro clonu, vyvážení červené a modré a ostření, tlačítka pro automatickou expozici, vyvážení bílé a ostření.

Joystick a kolébka

Joystick řídí otáčení, náklon i zoom s plynulou rychlostí, zoom navíc ovládá kolébkový přepínač.

Automatické vyhledání

Ovladač sám najde IP kamery v síti a snadno jim přidělí IP adresy; nastavení se dělá na barevném displeji 2,2".

PoE i 12 V

Napájení po síťovém kabelu nebo z adaptéru 12 V DC, příkon 5 W. Tělo je z eloxované hliníkové slitiny.

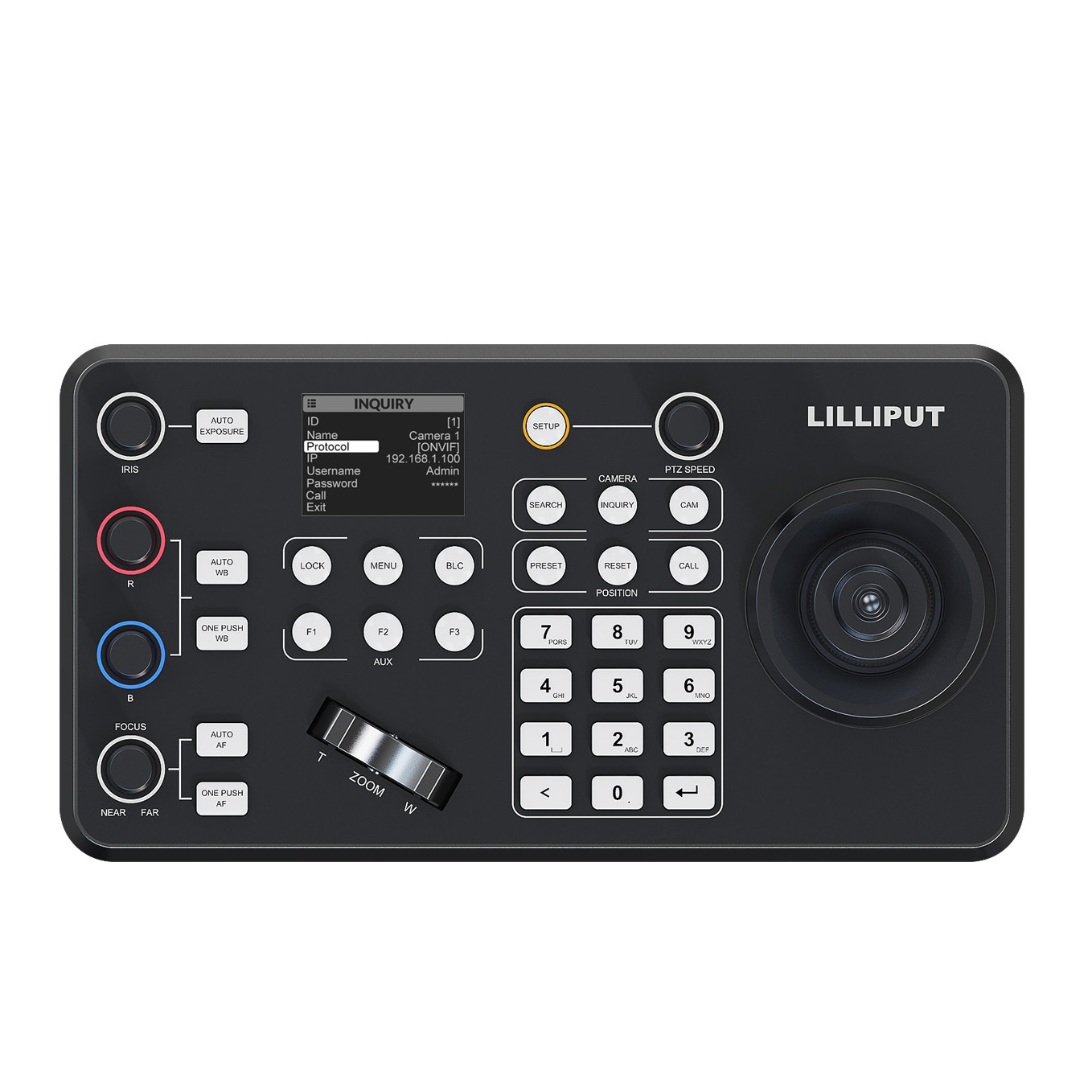

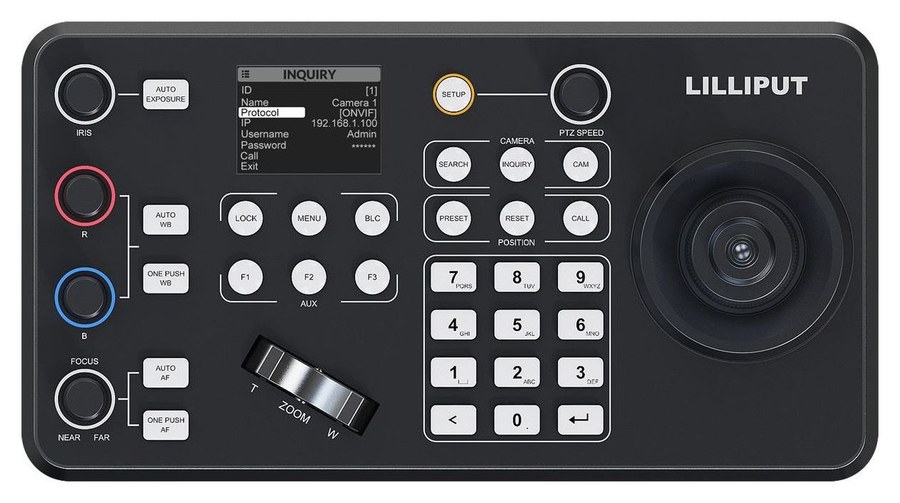

Ovládací panel

Vlevo otočné ovladače obrazu, uprostřed displej, tlačítka F1–F3, LOCK, MENU a BLC, vpravo číselník, volba kamer a předvoleb a joystick.

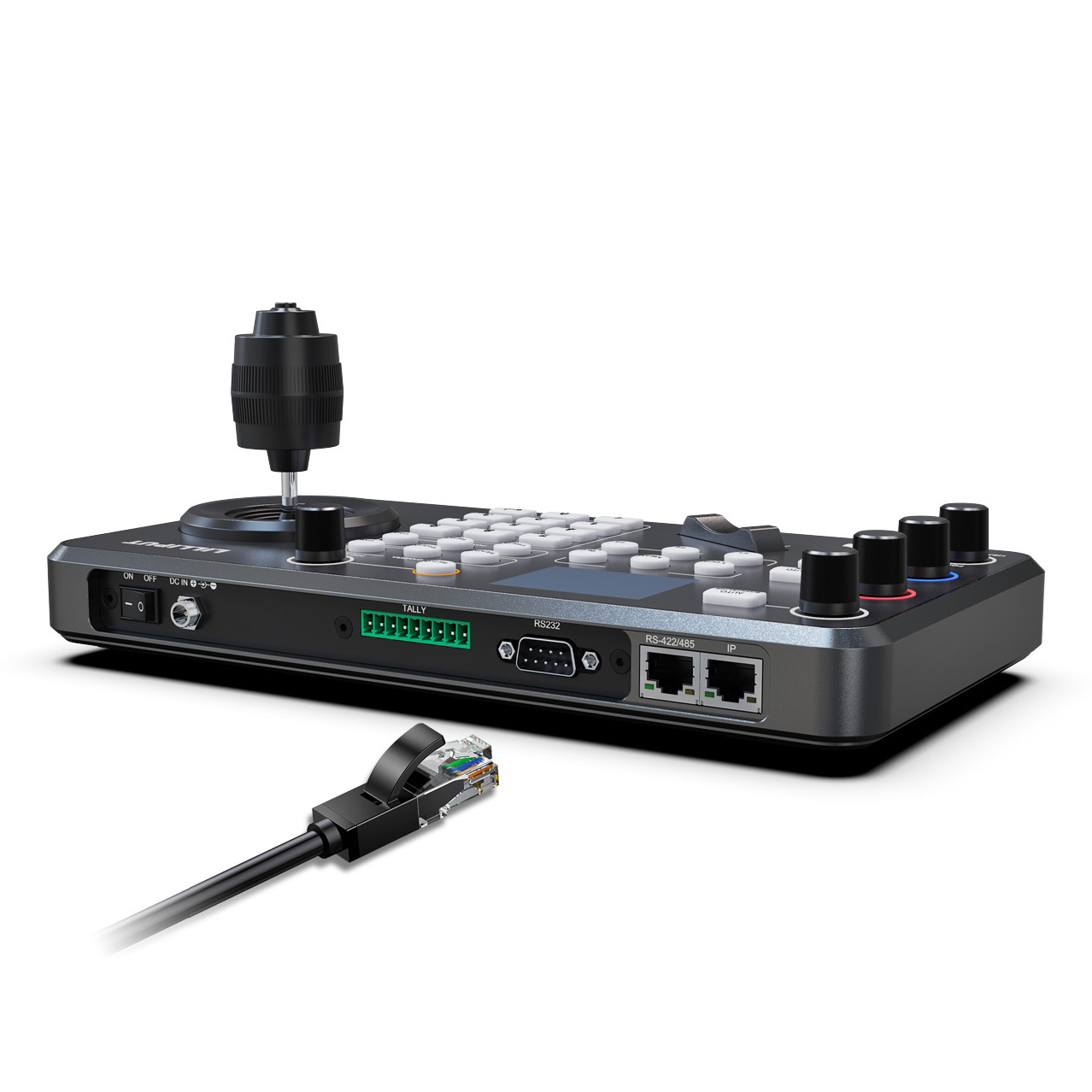

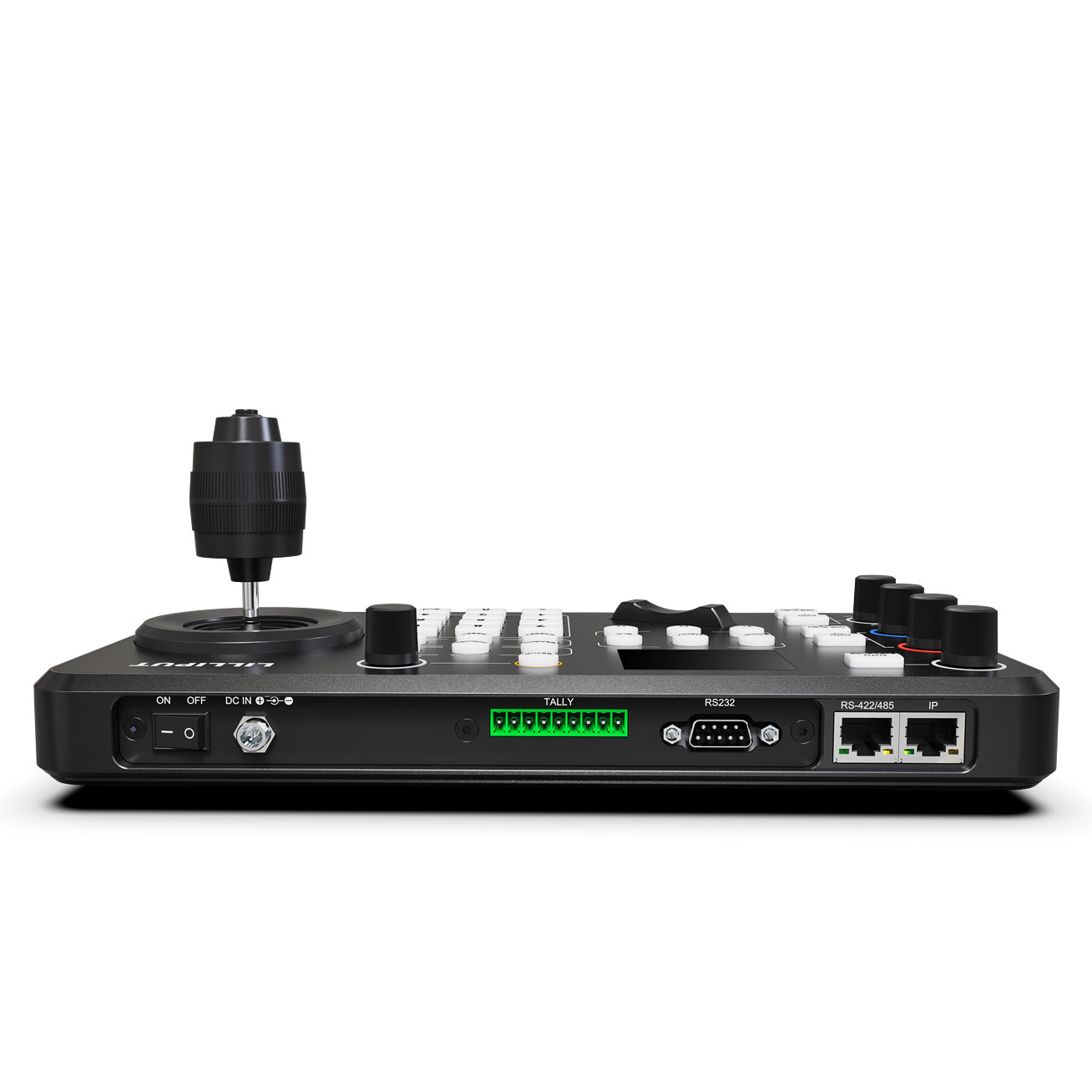

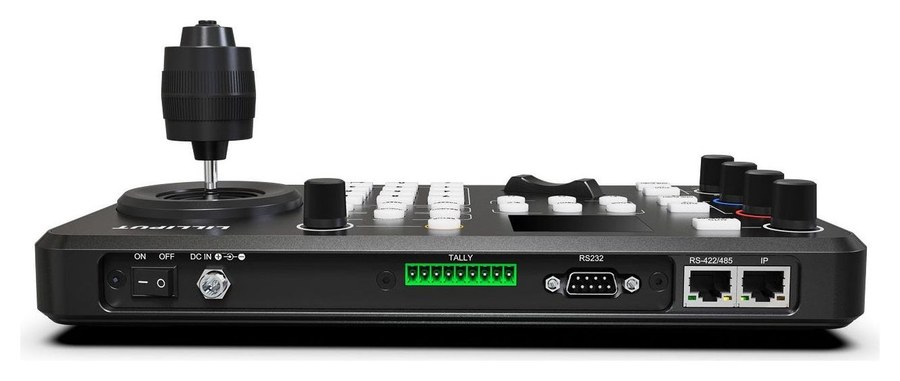

Zadní strana

Vypínač, napájení DC 12 V, svorkovnice GPIO pro tally, RS-232 (DB9) a dva porty RJ45 – RS-422/485 a IP.

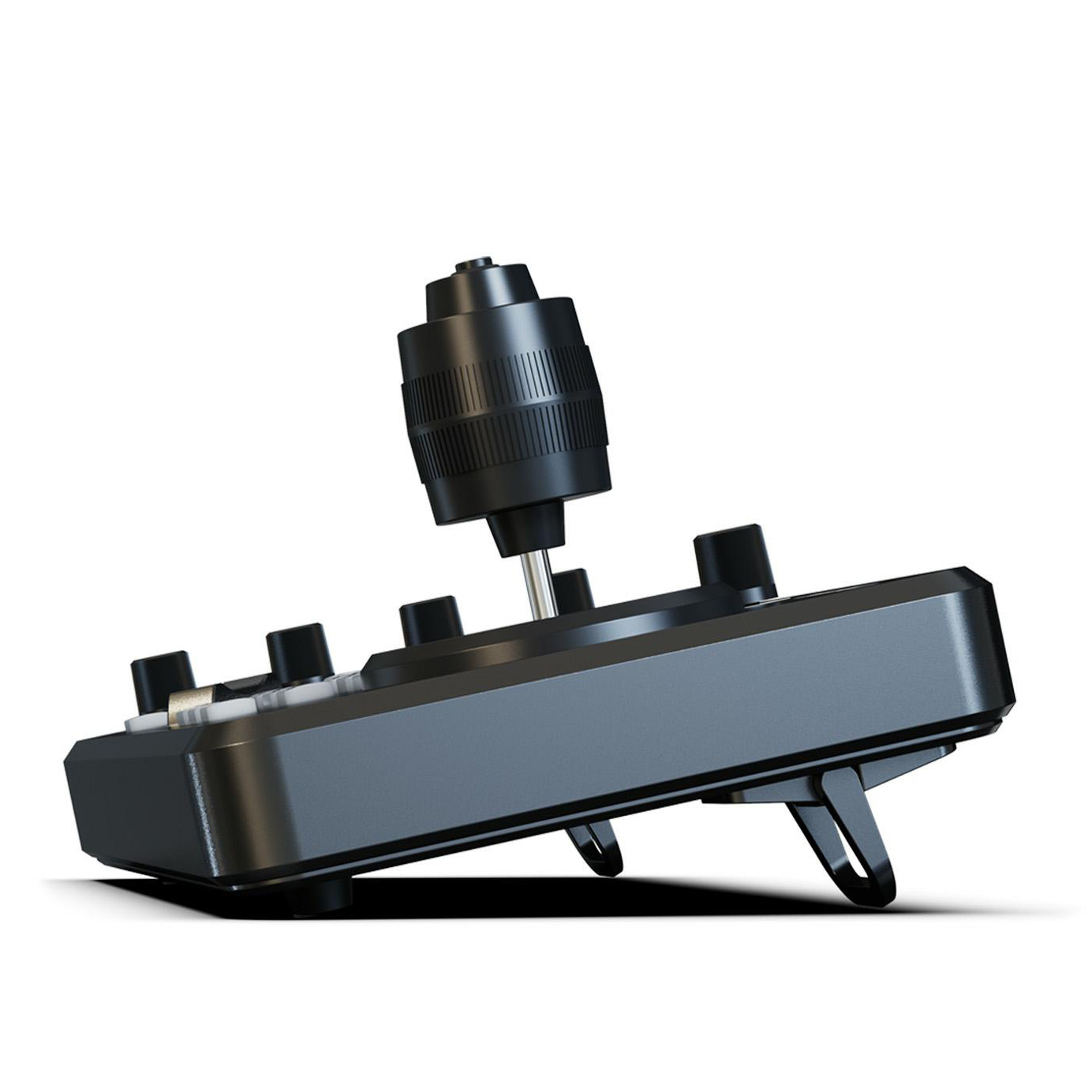

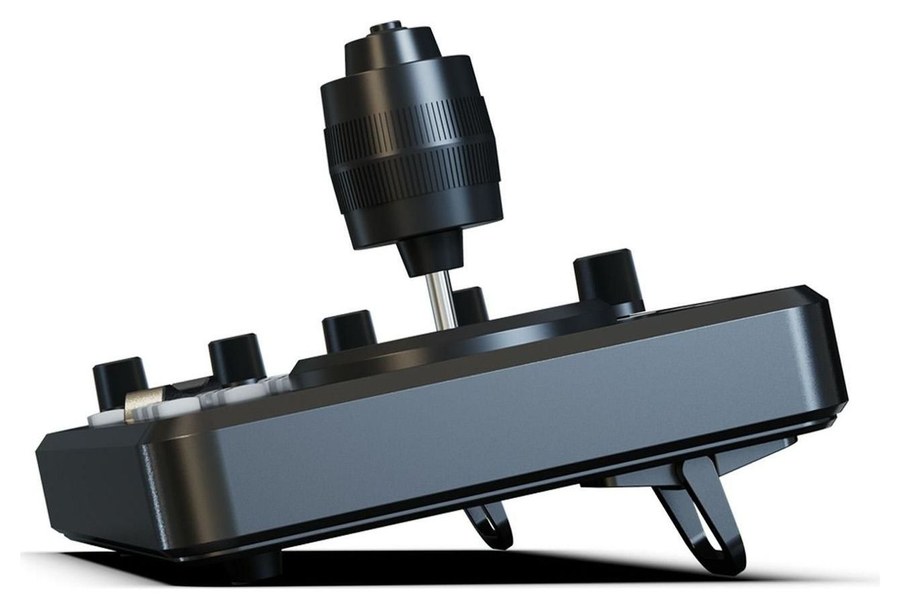

Odnímatelný stojánek

Sklopný stojánek naklopí pult k obsluze; dá se sejmout.

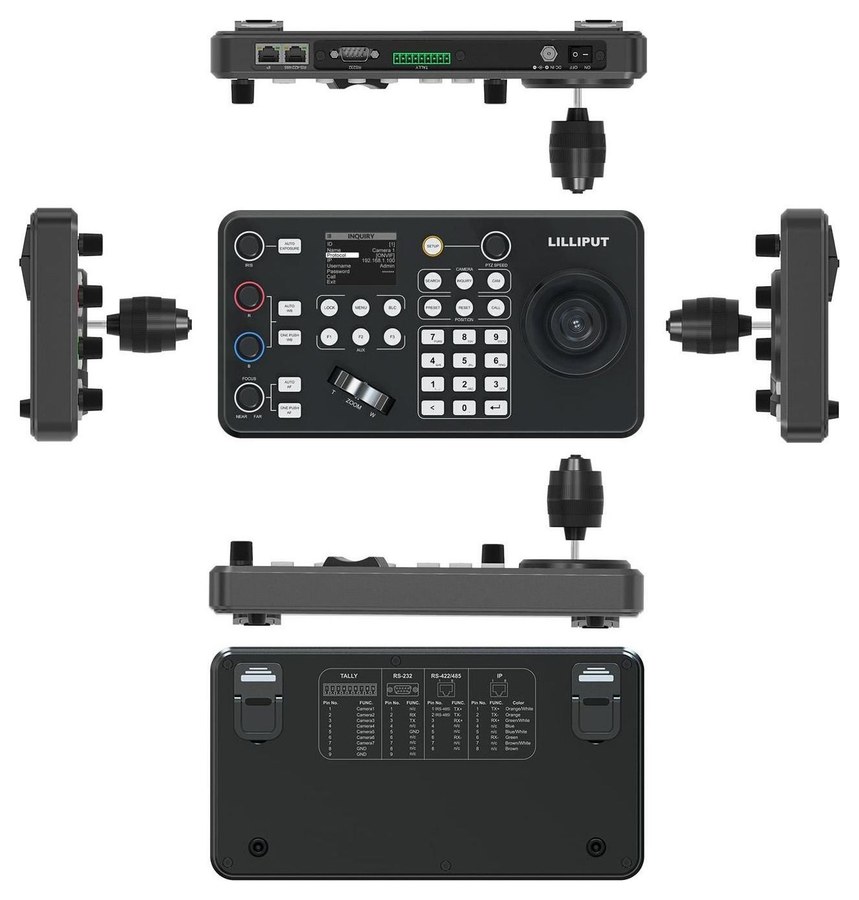

Pohledy a rozměry

Pult ze všech stran: 270 × 145 × 29,5 mm, s joystickem 106,6 mm na výšku.

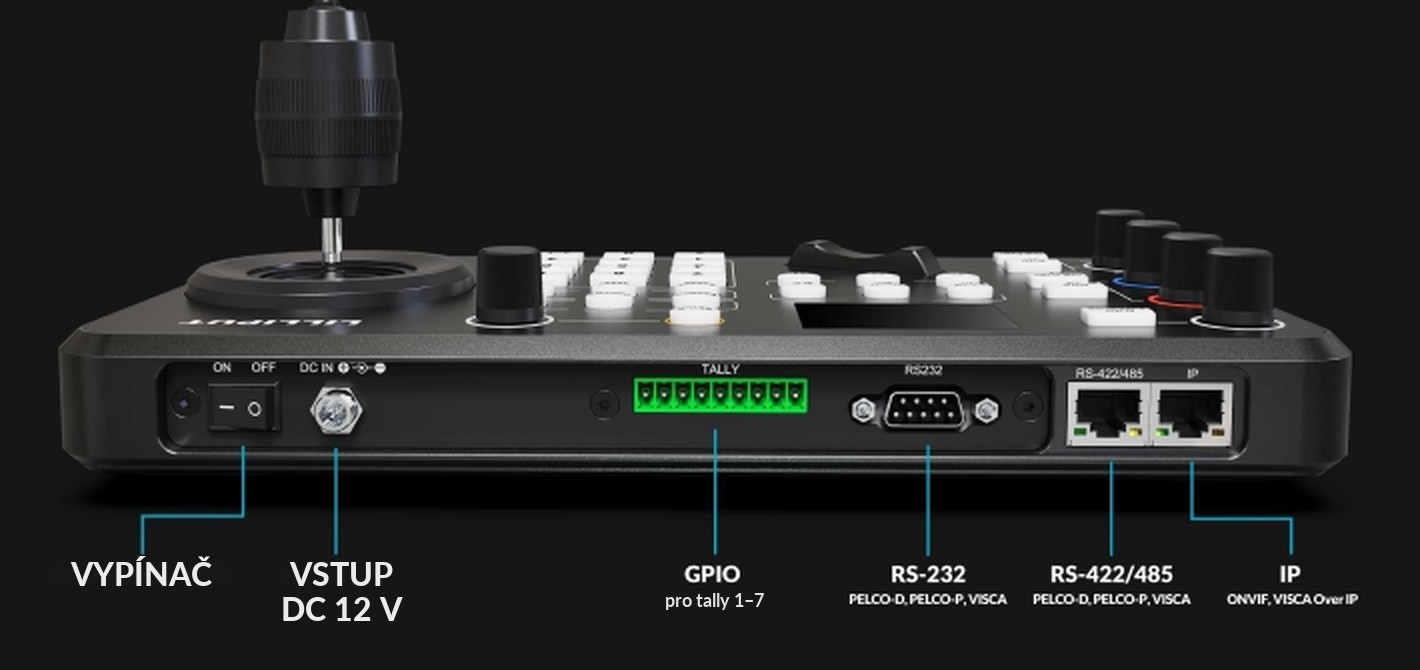

Konektory

IP ovládání podporuje ONVIF a VISCA over IP, sériové porty Pelco-D, Pelco-P a VISCA. Každé zařízení na sběrnici RS-485 lze nastavit s vlastním protokolem a přenosovou rychlostí. GPIO slouží pro tally 1–7 a ukazuje, která kamera je právě ovládána.

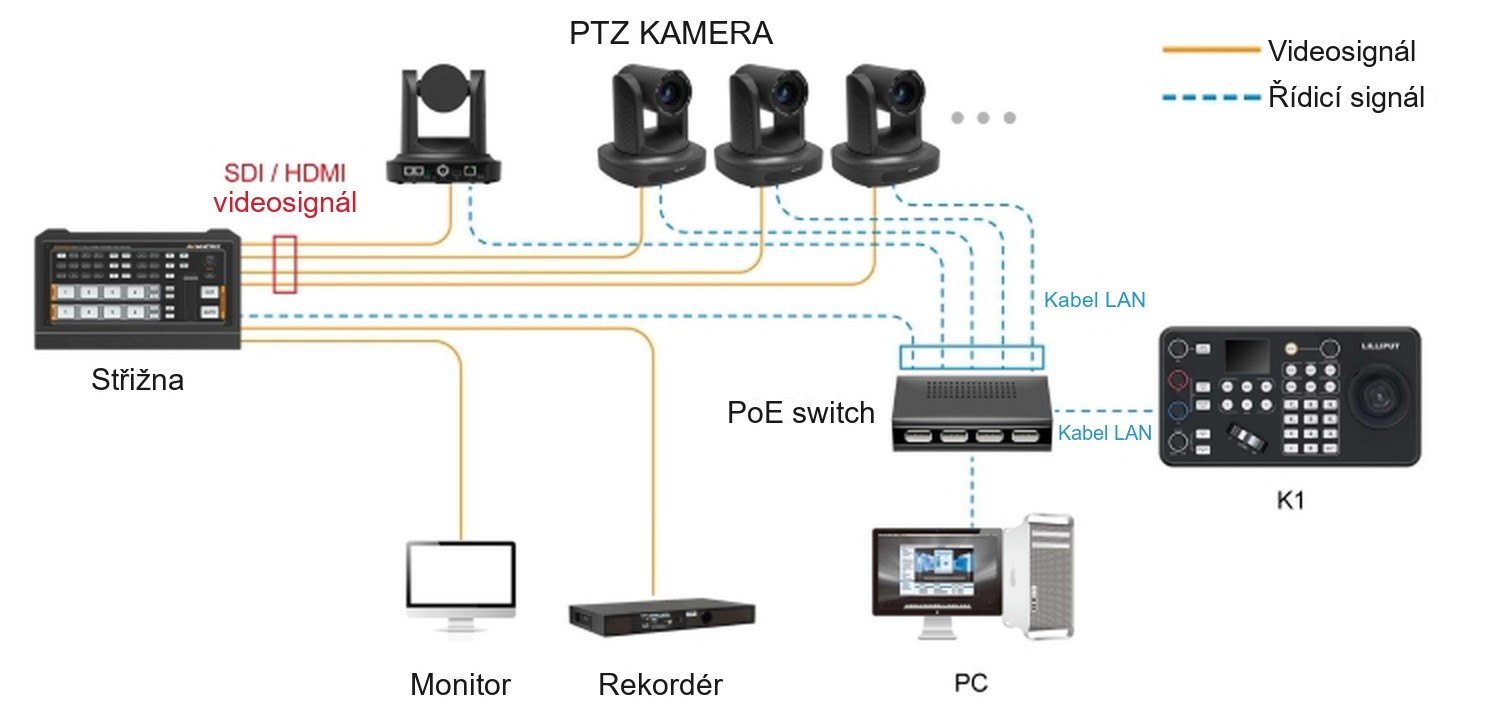

Schéma zapojení

Kamery, střižna, rekordér a počítač propojené přes PoE switch: obraz jde po SDI/HDMI do střižny, ovládání po LAN z pultu K1. Přes RS-232, RS-422, RS-485 a IP (RJ45) lze připojit až 255 kamer.
