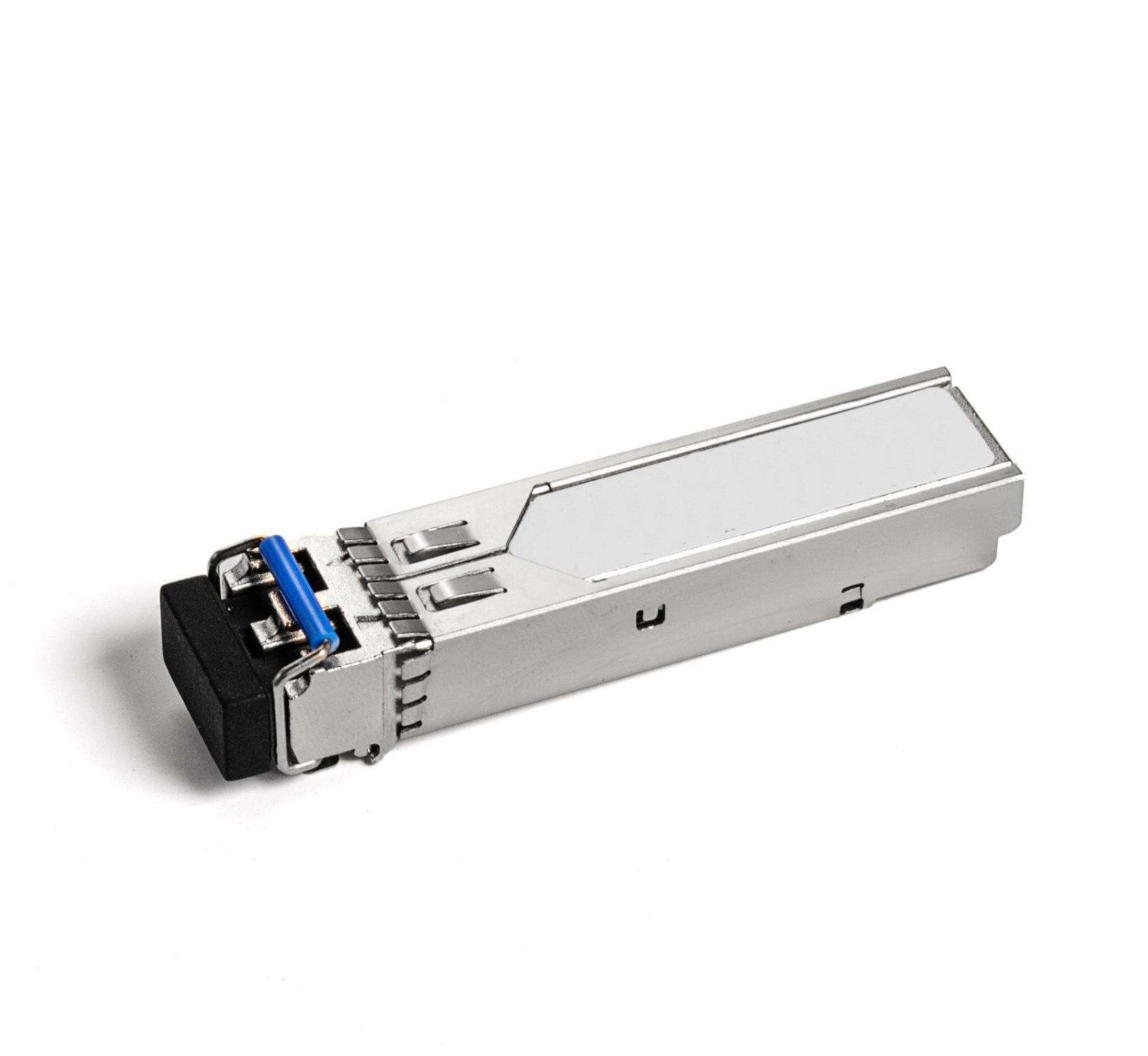

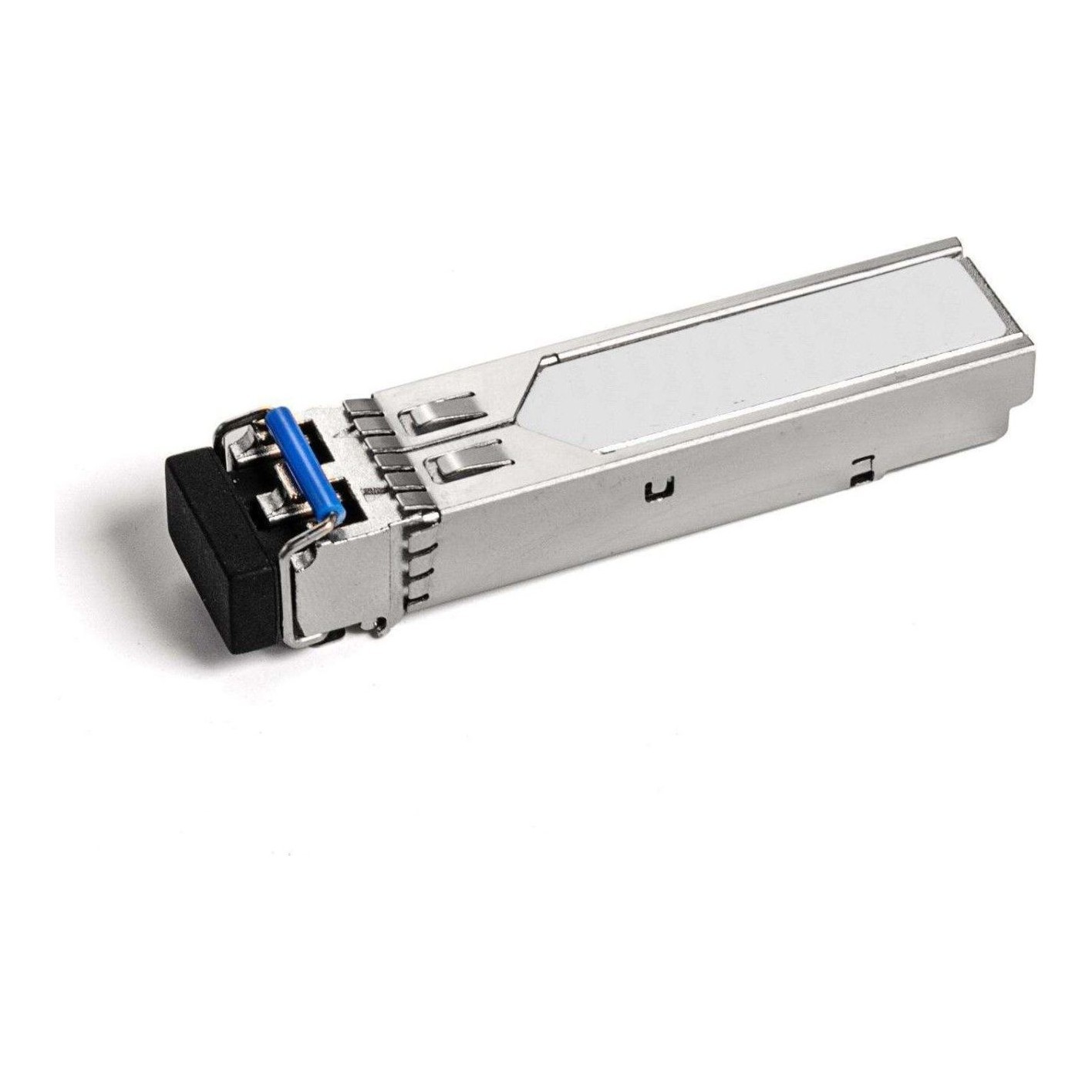

Lilliput optický přijímač SFP 3 Gb/s

Kód zboží: 3G-SFP-LC-RX

Optický přijímač Lilliput 3G-SFP-LC-RX je modul SFP, který přijme signál SDI z optického vlákna a převede ho zpět na elektrický. Zvládá rychlosti od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M a 424M) včetně patologických vzorů SDI a s odpovídajícím vysílačem přenáší video jednovidovým vláknem až na 12,4 míle (20 km).

Více informací

4 190 Kč s DPH 3 463 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
14-30 dní
Kód zboží:
3G-SFP-LC-RX
Přidat do porovnání Historie ceny
Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

Optický přijímač Lilliput 3G-SFP-LC-RX je modul SFP, který přijme signál SDI z optického vlákna a převede ho zpět na elektrický. Zvládá rychlosti od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M a 424M) včetně patologických vzorů SDI a s odpovídajícím vysílačem přenáší video jednovidovým vláknem až na 12,4 míle (20 km).

SDI z optického vlákna až na 20 km

Modul SFP s konektorem LC a fotodiodou PIN převádí optický signál SD-, HD- a 3G-SDI zpět na elektrický. Pracuje ve dvojici s vysílačem 3G-SFP-LC-TX.

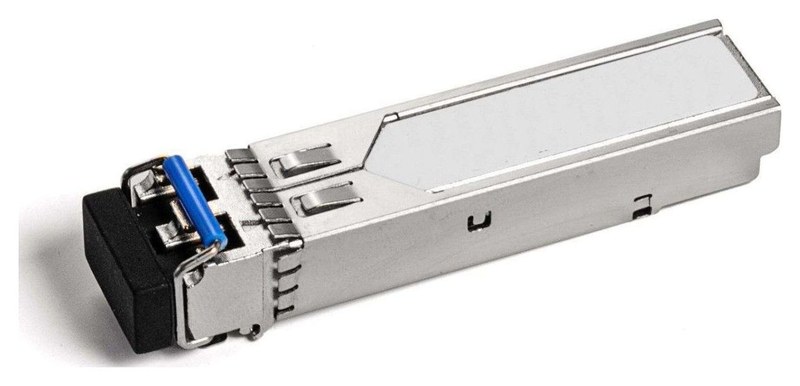

Lilliput 3G-SFP-LC-RX
SFP · LCSD/HD/3G-SDI50 Mb/s – 2,97 Gb/saž 20 km3,3 V

Video tam, kam koax nedosáhne

Ve dvojici s optickým vysílačem 3 Gb/s přenese signál SDI jednovidovým vláknem až na 12,4 míle (20 km) – bez útlumu a rušení, které omezují měděný koaxiální kabel.

Fotodioda PIN s TIA

Přijímací část tvoří fotodioda PIN s integrovaným transimpedančním předzesilovačem a řídicí jednotka MCU.

Diagnostika přes I2C

Digitální diagnostické funkce podle SFF-8472 jsou dostupné přes rozhraní I2C.

Další informace

O výrobku

Optický přijímač 3 Gb/s Video SFP se skládá ze dvou částí – řídicí jednotky MCU a fotodiody PIN integrované s transimpedančním předzesilovačem (TIA); oba moduly splňují požadavky na laserovou bezpečnost třídy I.

Další vlastnosti: fotodetektor PIN; kovové pouzdro pro nižší elektromagnetické rušení; podpora patologických vzorů pro SD-SDI, HD-SDI a 3G-SDI; rozložení vývodů odlišné od MSA; digitální diagnostika přes rozhraní I2C; kompatibilita se SFP Multi-Source Agreement (MSA) a SFF-8472; shoda s RoHS; jednoduché napájení 3,3 V. Modul je plně v souladu s normou SMPTE 297M-2006 pro přenos SDI po optickém vlákně.

OBSAH BALENÍ

  • optický přijímač SFP 3 Gb/s Lilliput 3G-SFP-LC-RX

SPECIFIKACE

  • Značka: Lilliput
  • Model: 3G-SFP-LC-RX
  • Typ: optický přijímač SFP 3 Gb/s
  • Provedení: SFP
  • Optický konektor: LC
  • Optické vlákno: jednovidové, až 12,4 míle (20 km)
  • Přenosová rychlost: 50 Mb/s – 2,97 Gb/s
  • Signály: SD-SDI, HD-SDI, 3G-SDI
  • Standardy: SMPTE 259M, 344M, 292M, 424M, 297M-2006
  • Fotodetektor: fotodioda PIN s transimpedančním předzesilovačem (TIA)
  • Diagnostika: digitální diagnostika přes I2C (SFF-8472)
  • Laserová bezpečnost: třída I
  • Pouzdro: kovové (nižší elektromagnetické rušení)
  • Napájení: 3,3 V
  • Shoda: SFP MSA, SFF-8472, RoHS
Parametry

Parametry

Výrobce: Lilliput
Kategorie: Převodníky signálu

Hlavní parametry

ZdrojOptika
Cíl3G SDI
