Feelworld Seetec ATEM173S 17.3" Multiview Monitor HDMI/SDI

ATEM173S je 17,3“ HDMI/SDI varianta oblíbeného HDMI multiview monitoru ATEM156 pro režijní pracoviště. Verze „S“ nabízejí krom HDMI vstupu také 4x 3G-SDI vstupy/výstupy a jsou tedy ideálními doplňky např. režií ATEM SDI/SDI Pro/SDI Extreme ISO. Samozřejmostí je funkce Quad View pro zobrazení všech čtyř SDI vstupů.

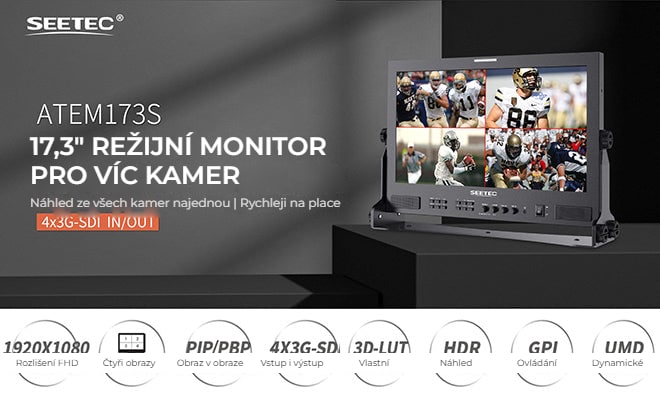

17,3" režijní monitor 3G-SDI / HDMI

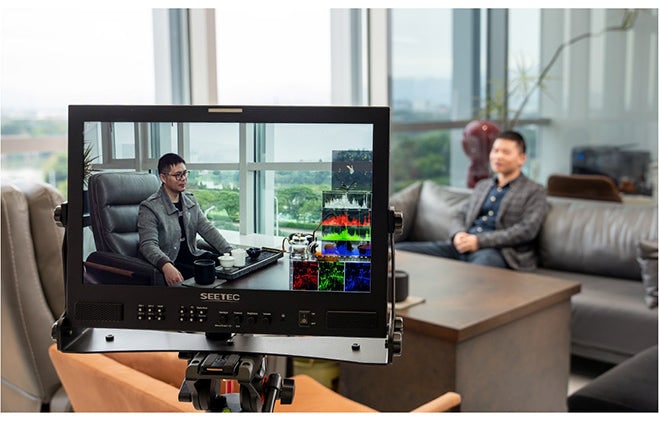

Pro živé přenosy, vysílání i postprodukci

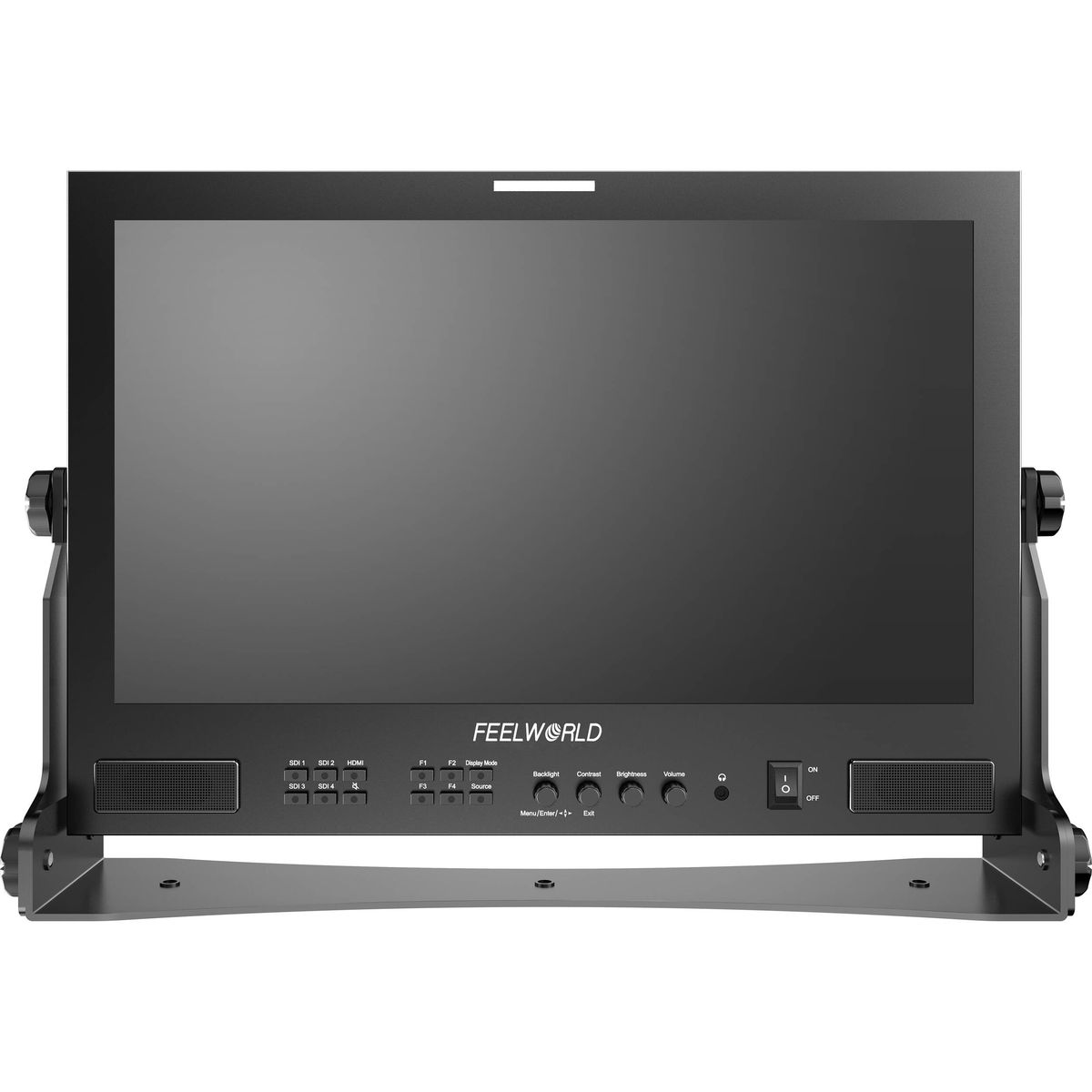

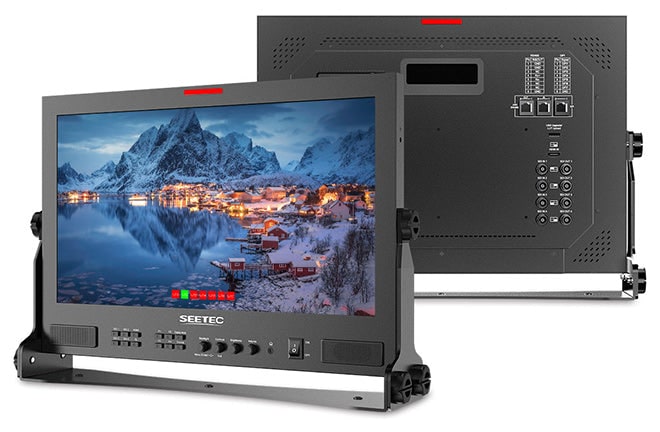

SEETEC ATEM173S je režijní monitor Full HD se čtyřmi vstupy i výstupy 3G-SDI, jedním vstupem HDMI a ovládacími rozhraními RS485 a GPI. Drží barevný standard Rec.709, takže obraz odpovídá. Tělo je z hliníku, odolné a dobře odvádí teplo. Nabízí 3D LUT, vlnový průběh, vektorskop, histogram, zvýraznění ostrosti a další funkce, všechny ovladatelné tlačítky na čelním panelu. Podporuje standard VESA, takže ho pověsíte na stěnu nebo osadíte do racku.

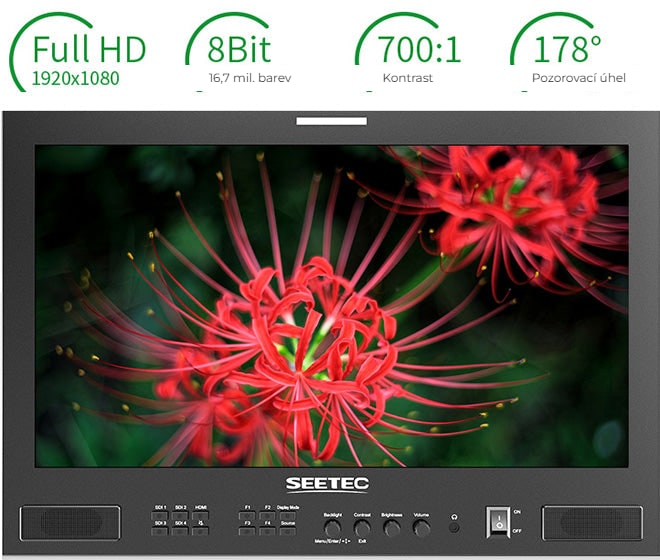

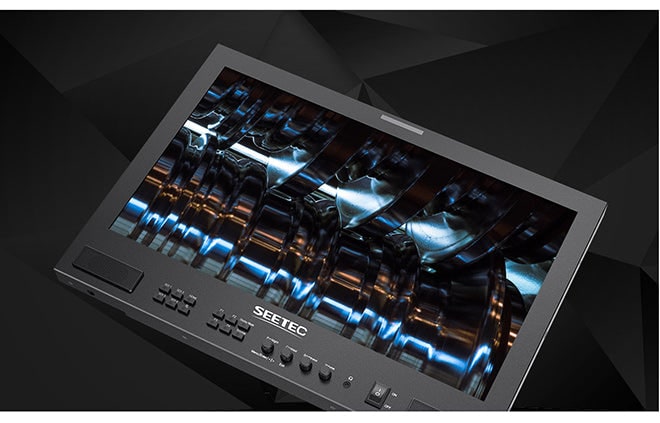

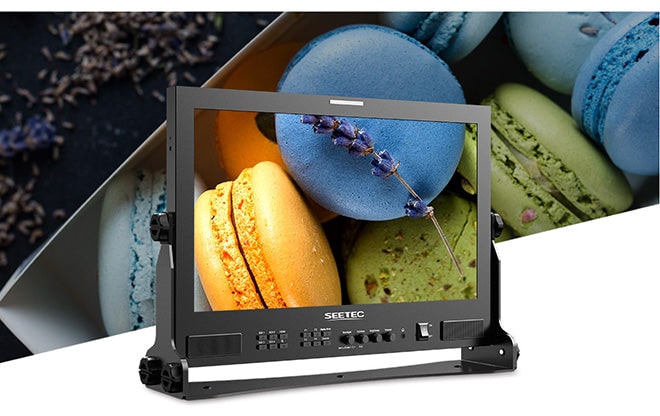

Panel Full HD 17,3"

Panel s rozlišením 1920 × 1080 podává věrné barvy a přirozený obraz. Jas 300 cd/m², kontrast 700:1 a pozorovací úhel 178° znamenají, že na monitor vidí celý štáb, ne jen ten, kdo stojí přímo před ním.

Odolné hliníkové tělo

Pevné a chladné

Rám z hliníkové slitiny dělá přístroj pevnějším a zároveň řeší odvod tepla, takže se monitor nepřehřívá ani při celodenním provozu.

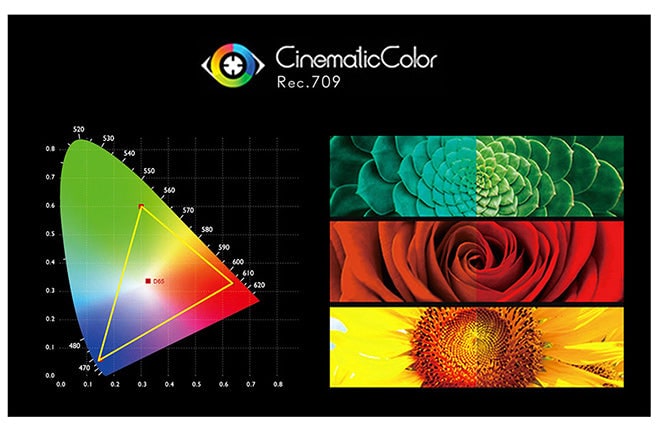

Věrné podání barev

Standard Rec.709

Věrnost barev je jedno z hlavních měřítek profesionálního monitoru. ATEM173S má vestavěný 3D LUT, drží standard Rec.709 a každý kus se ve výrobě kalibruje profesionálním přístrojem — barvy tak vycházejí stejně na každém monitoru.

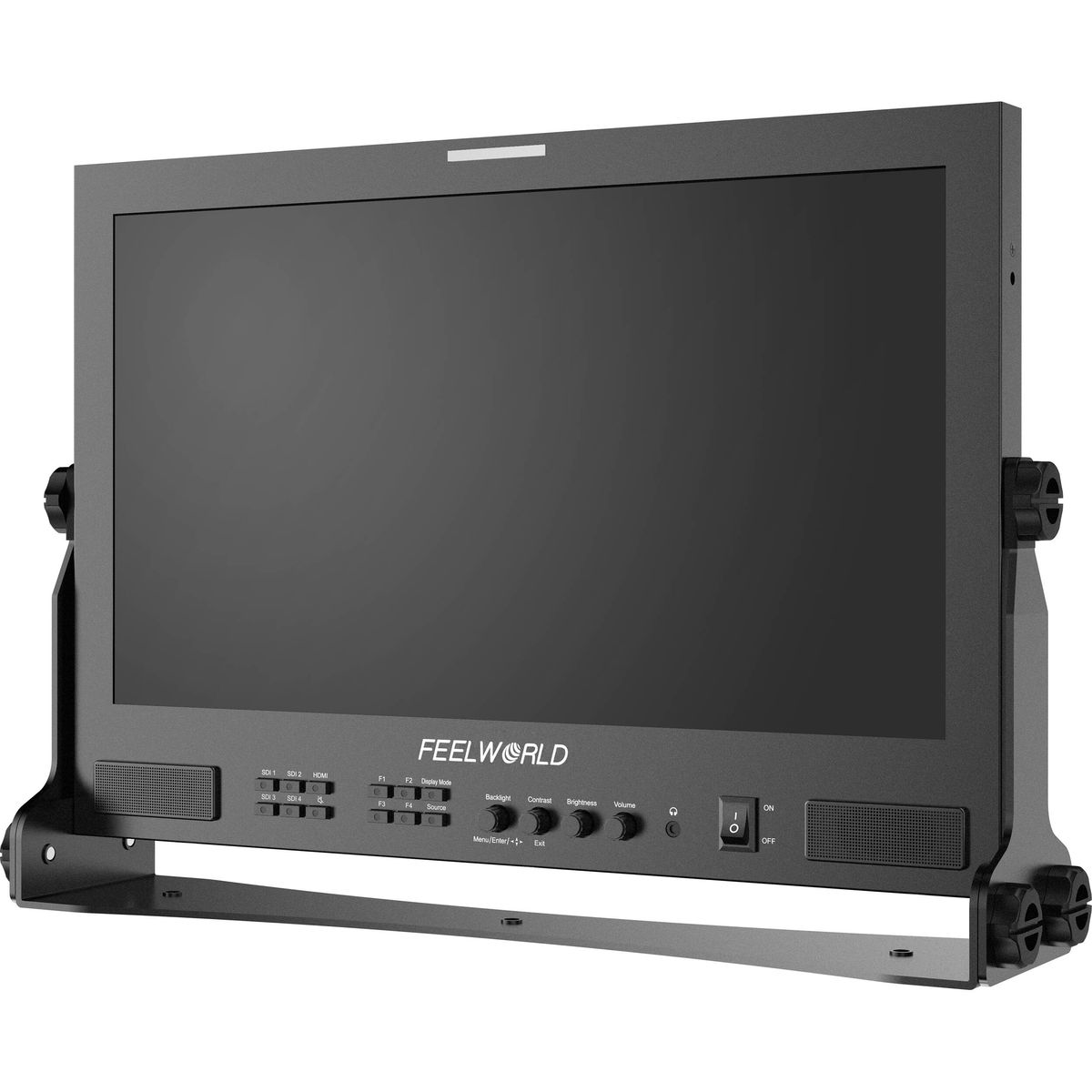

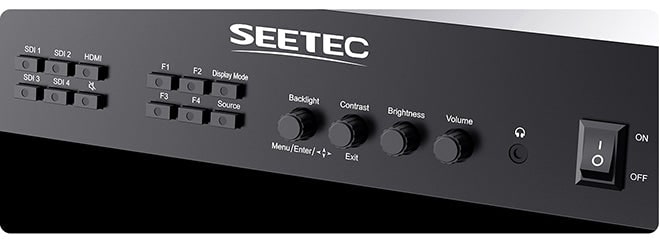

Ovládání tlačítky

Rychlé i za šera

Na place potřebujete přístroj ovládat bez přemýšlení. ATEM173S přepíná zdroje jedním tlačítkem, má vlastní zkratky a rychlé nastavení jasu, kontrastu i hlasitosti. Tlačítka jsou podsvícená, takže poznáte aktuální vstup i použité zkratky i v potemnělém studiu nebo venku.

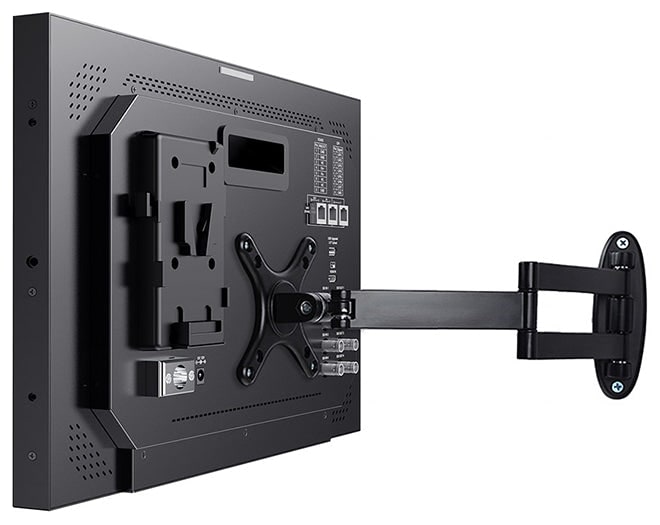

Uchycení VESA

Monitor má čtyři standardní body VESA — osadíte ho do racku nebo pověsíte na stěnu.

Pozn.: držák není součástí dodávky, kupuje se zvlášť.

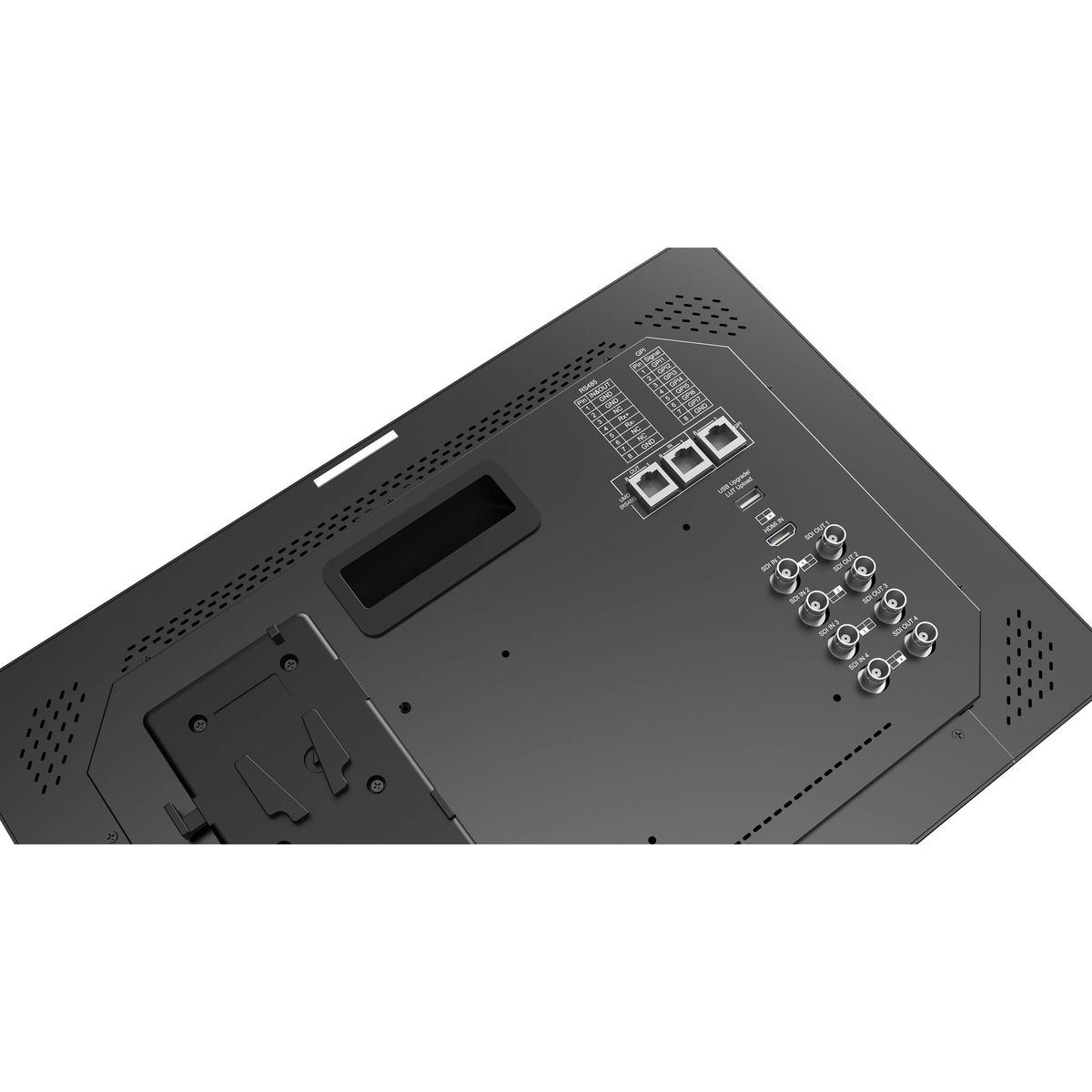

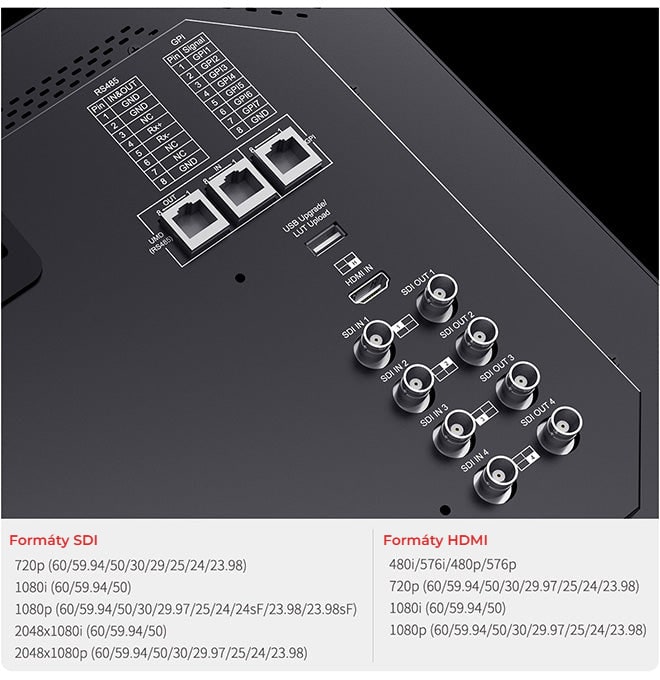

Čtyři vstupy a výstupy 3G-SDI

Monitorování SDI, kde je potřeba

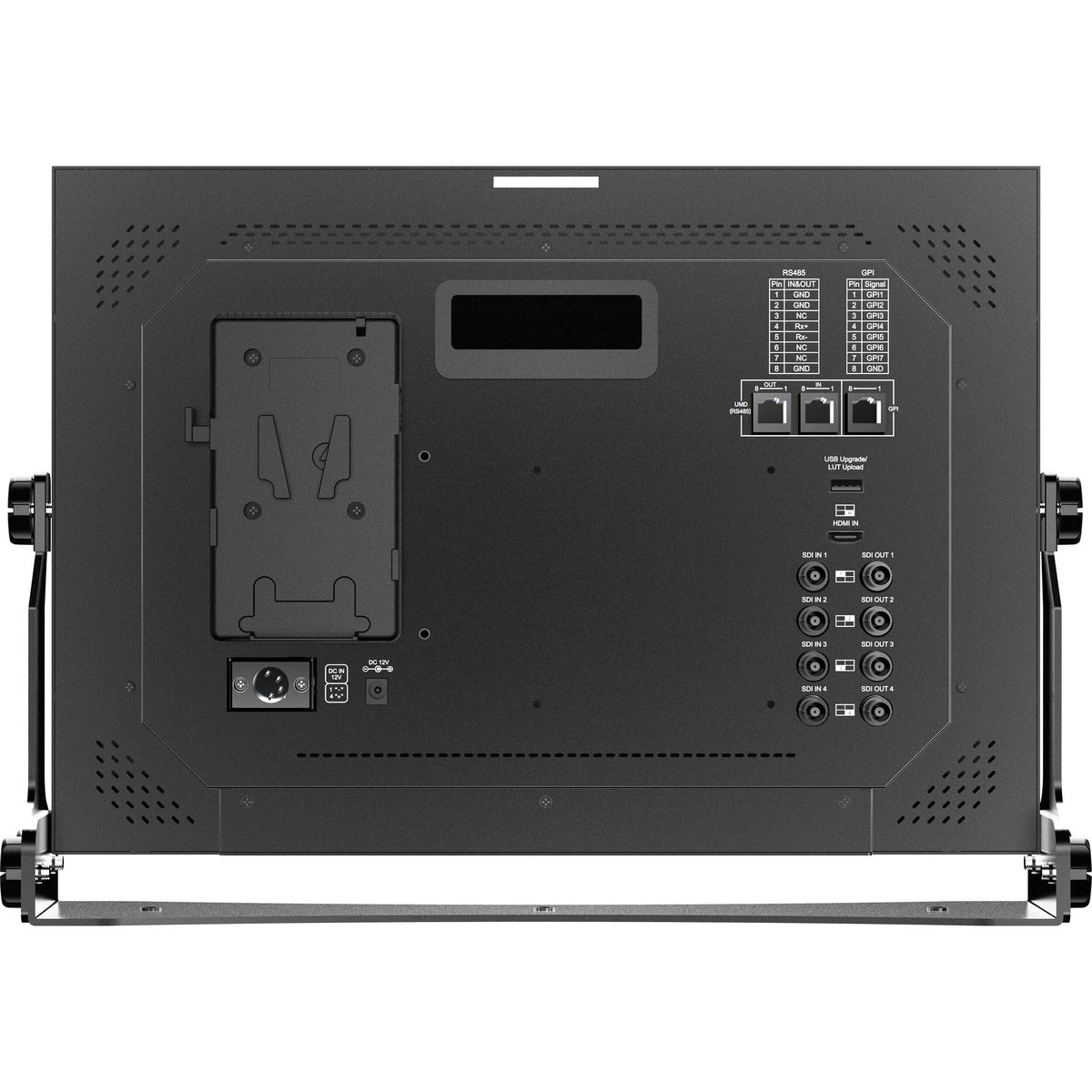

Čtyři vstupy i výstupy 3G-SDI sedí natáčení s více kamerami, kdy sleduje víc lidí najednou. K tomu je tu vstup HDMI a ovládací rozhraní RS485 a GPI.

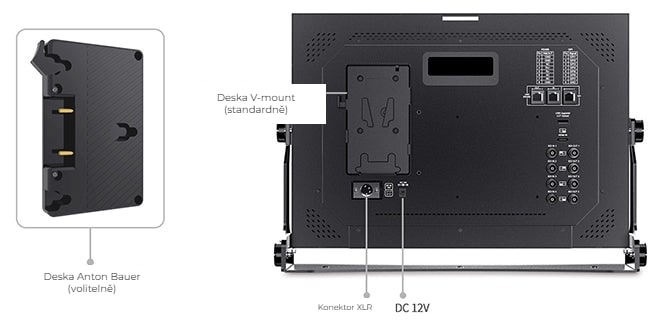

Napájení na výběr

Vydrží celou směnu

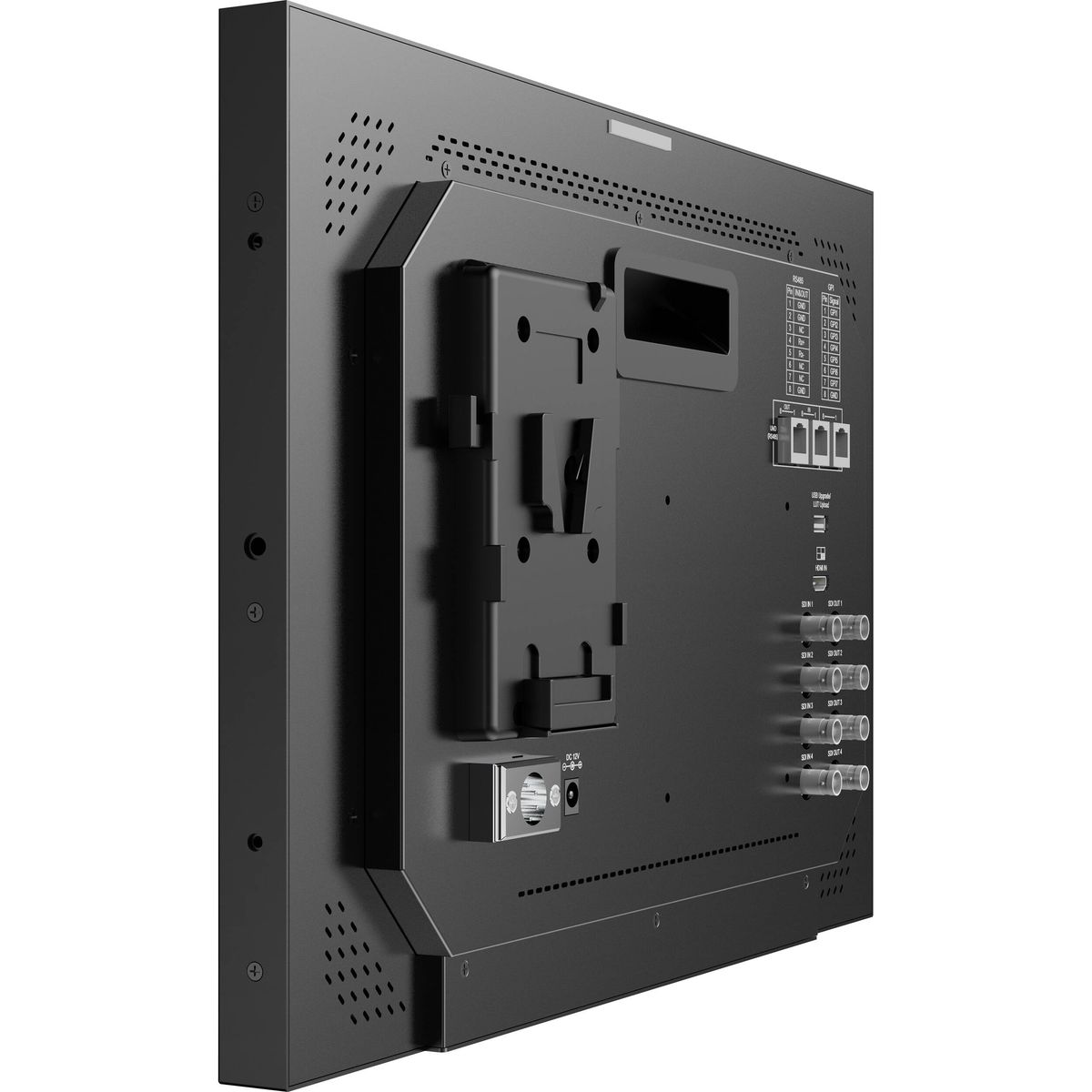

Monitor má vstup DC 12 V, konektor XLR a desku pro baterie Sony V-mount.

Pozn.: standardně se dodává deska V-mount, na přání je možná deska Anton Bauer.

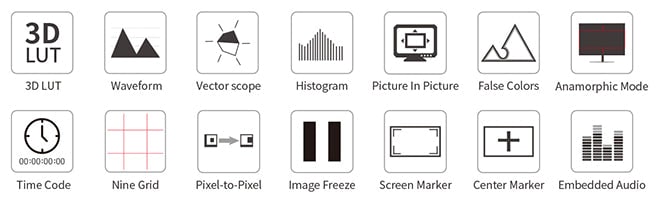

Nástroje pro práci na place

Přesné zaostření a rychlá kontrola

Monitor nabízí řadu pomocných nástrojů: vlnový průběh, 3D LUT, zvýraznění ostrosti, histogram, vektorskop, měřič zvuku, timecode nebo anamorfní režim. Vybíráte je z menu, přiřadíte na zkratkové tlačítko nebo ovládáte přes GPI.

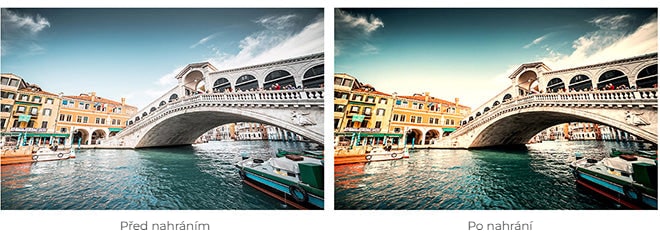

3D LUT

Až 36 vlastních LUT

3D LUT je tabulka, podle které monitor rychle převádí barevná data. Nahráním různých tabulek dostanete různé barevné styly. Vestavěné jsou čtyři převody z LOG, vlastní soubory .cube nahrajete přes USB — až 36 kusů.

Náhled v HDR

Co vidíte, to dostanete

Náhled v HDR přináší víc detailu a lepší celkovou kvalitu obrazu. Po zapnutí si vyberete gamma a gamut podle kamery — Sony, Canon, Panasonic, Fujifilm, Bolex, RED nebo ARRI.

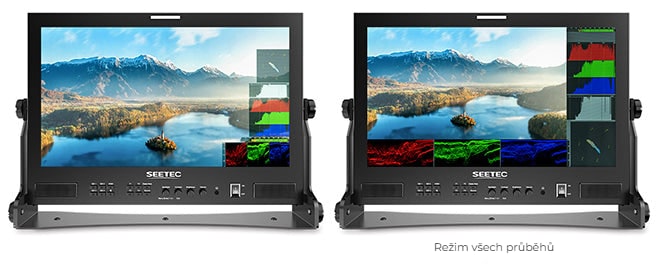

Přesné měření obrazu

Ušetří vám samostatný přístroj

Vestavěné měření nabízí vlnový průběh (RGB parade, YUV parade, Y parade), vektorskop, histogram a měření fáze i úrovně zvuku. Funkce se zapínají jednotlivě, nebo jedním příkazem všechny najednou — s možností posunout je doprava či doleva.

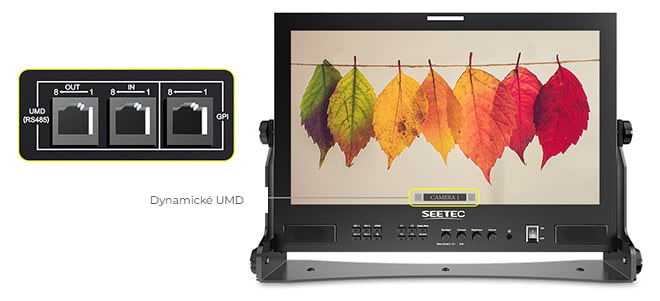

Dynamické UMD

Protokol TSL 3.1 / 4.0

ATEM173S umí UMD podle protokolu TSL 3.1 a 4.0, s adresami 0 až 126 a až šestnácti znaky na displeji. UMD vstupuje i vystupuje portem RS485.

Kontrolky tally

Červené a zelené tally se ovládají přes GPI. Kameraman tak ví, kdy se točí, aniž by se ptal.

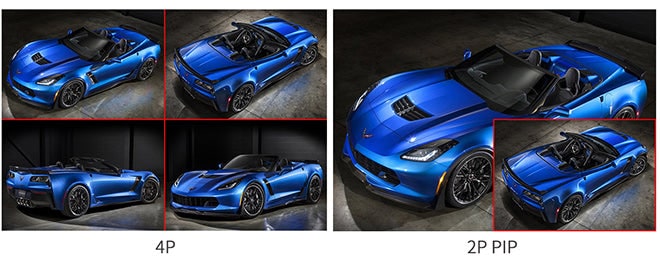

Režimy zobrazení

Podle toho, co potřebujete sledovat

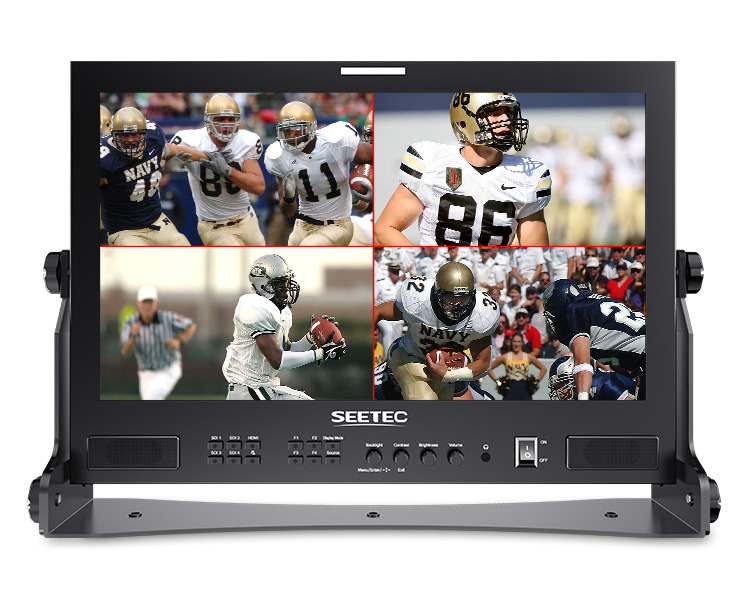

Obrazovku nastavíte na celou plochu, obraz v obraze nebo čtyři obrazy. U obrazu v obraze upravíte velikost i polohu vedlejšího okna. Ve čtyřech obrazech zobrazí signál SDI současně čtyři měřiče zvuku a čtyři timecody.

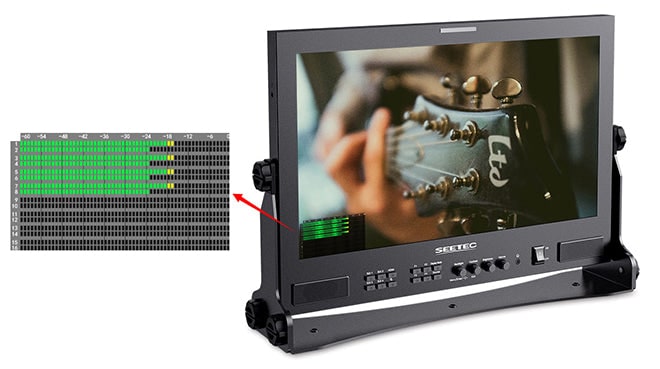

Šestnáct kanálů měřičů zvuku

Monitor umí vytáhnout zvuk ze signálu SDI i HDMI a libovolné dva kanály poslat na sluchátkový výstup 3,5 mm. U SDI zobrazí až šestnáct kanálů vloženého zvuku, u HDMI dva.

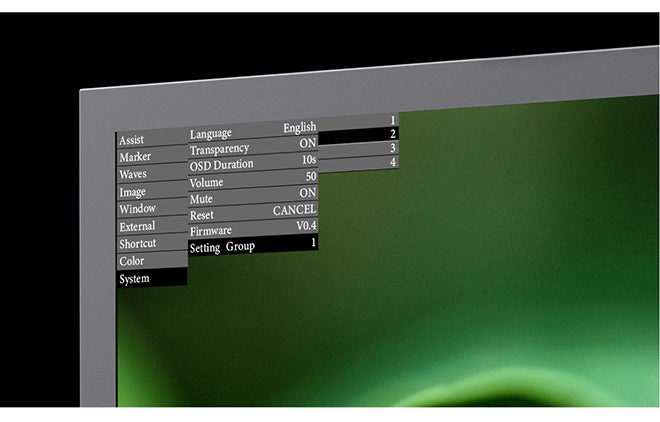

Vlastní nastavení menu

ATEM173S má čtyři skupiny vlastního nastavení menu. Uloží se samo, takže po dalším zapnutí nemusíte nic přenastavovat.

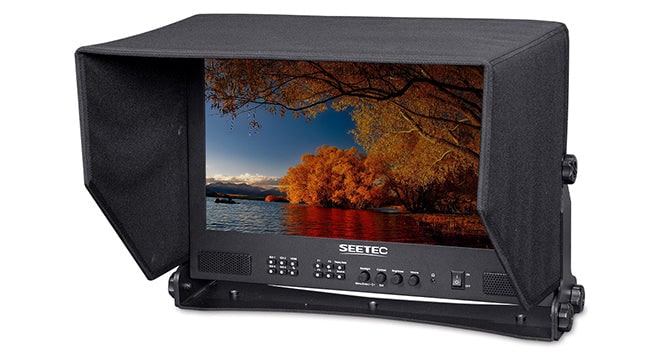

Sluneční clona

Prodloužená clona přes obrazovku pomáhá udržet čitelný obraz skoro v každém prostředí.

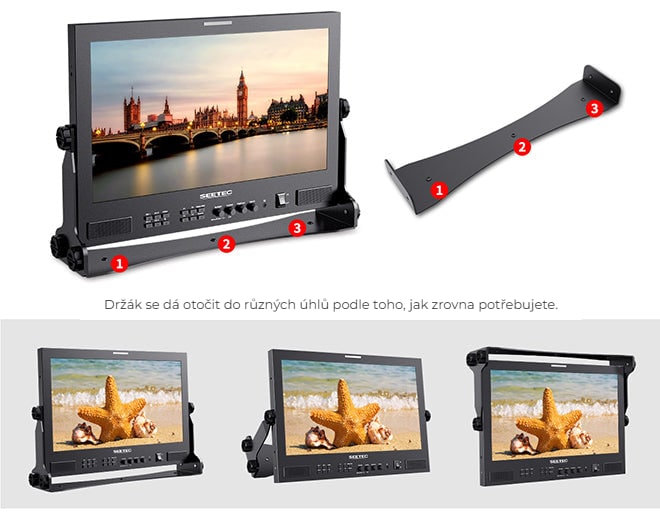

Držák ve tvaru U

K monitoru patří držák ve tvaru U se třemi závity 1/4". Připevníte ho tak na kloubové rameno, na stativ nebo ho postavíte na stůl — a natočíte do úhlu, který zrovna potřebujete.

Timecode

Při signálu SDI monitor zobrazí timecode synchronizovaný s kamerou. Konkrétní snímek pak najdete rychle a přesně, což se hodí hlavně ve střižně.

Specifikace

• Úhlopříčka: 17,3" IPS
• Barevná hloubka: 16,7 mil. barev
• Rozlišení: 1920 × 1080
• Rozteč pixelů: 0,17925 × 0,17925 mm
• Poměr stran: 16:9
• Jas: 300 cd/m²
• Kontrast: 700:1
• Podsvícení: LED
• Pozorovací úhel: 89°/89° vodorovně, 89°/89° svisle
• Vstupy: 4× 3G-SDI, 1× HDMI, 1× RS485, 1× GPI, 1× USB
• Výstupy: 4× 3G-SDI, 1× RS485, sluchátka 3,5 mm
• Napájecí napětí: DC 12 V
• Příkon: ≤ 22 W
• Provozní teplota: 0 °C až 50 °C
• Skladovací teplota: −20 °C až 60 °C
• Rozměry: 425 × 296 × 23 mm (bez držáku)
• Hmotnost: 2,84 kg
