Feelworld D71 PLUS Dual 7"3RU Rack Mount Monitor 4K HDMI SDI

Dvojitý sedmipalcový rackový monitor s instalační výškou 3U pro vysílací režii, střižnu a přenosový vůz. Dva nezávislé panely IPS 1920 × 1200 se vstupy i výstupy 3G-SDI, 4K HDMI a kompozitního videa, tříbarevné tally u každé obrazovky, waveform s vektorskopem a až 32 vlastních tabulek 3D LUT. Nastavit se dá i po síti z počítače.

Dva sedmipalcové panely v jedné rackové jednotce

Instalační výška 3U, hloubka 30,5 mm, dvě nezávislá nastavení

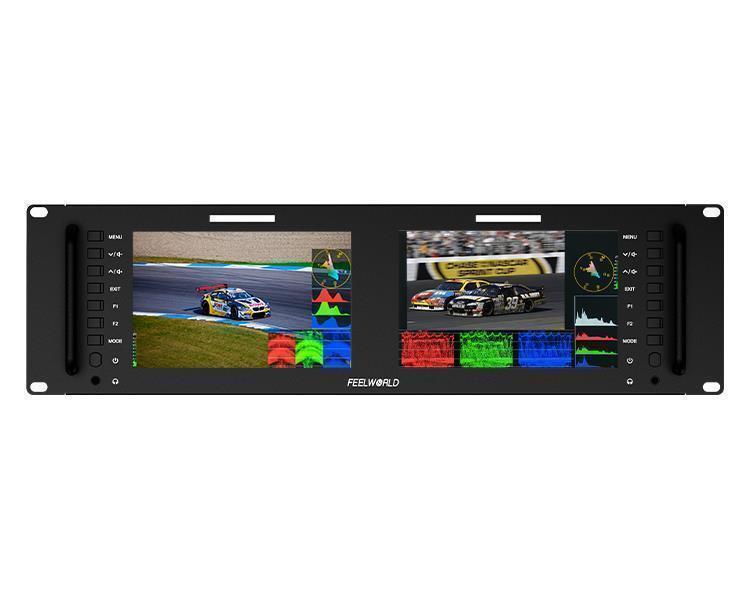

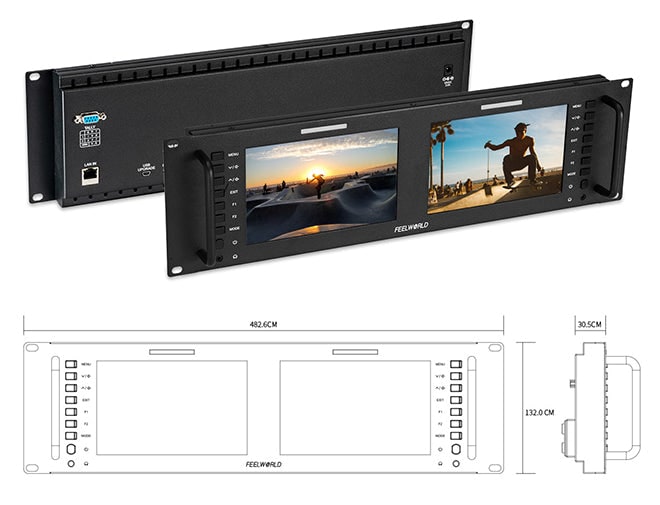

D71 PLUS není monitor na kameru — je to rackový panel do videostěny, do střižny nebo do přenosového vozu. V kovovém těle o rozměrech 482,6 × 132 × 30,5 mm sedí dva sedmipalcové displeje IPS, každý se svým vlastním vstupem, vlastní řadou tlačítek a vlastním nastavením. Na dvou obrazovkách tak sledujete dvě různé kamery současně.

Instalační výška je 3U, takže se panel zašroubuje do běžného devatenáctipalcového rámu. Hmotnost 1890 gramů a hloubka pouhých 30,5 milimetru jsou při stavbě mobilní režie podstatné: ve voze se počítá každý centimetr místa i každý watt tepla navíc.

Panel Full HD 1920 × 1200

Jas 450 cd/m², kontrast 1100:1, pozorovací úhly 160°

Každý ze dvou panelů IPS má rozlišení 1920 × 1200 bodů v poměru stran 16:10 a rozteč bodů 0,07875 milimetru. Barvy reprodukuje věrně a kresba zůstává čitelná i v jemných strukturách.

Jas 450 cd/m² a kontrast 1100:1 odpovídají nasazení pod střechou — ve studiu, ve střižně nebo ve voze. Na přímé slunce to monitor není a výrobce ho tak ani nenabízí. Pozorovací úhly jsou 80° na každou stranu, tedy 160° vodorovně i svisle: obraz nemění barvu, ani když se na něj díváte z boku nebo shora.

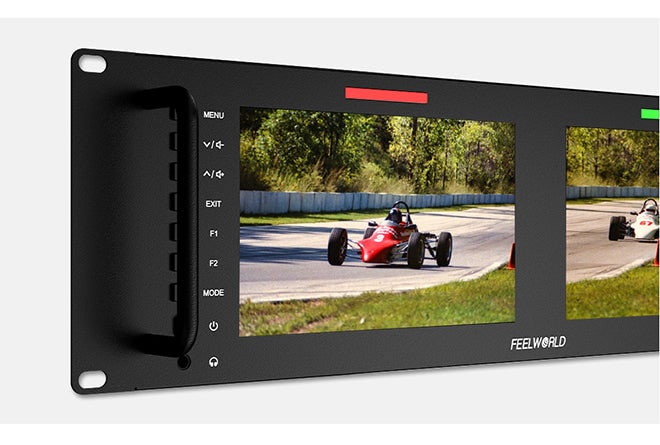

Tlačítka pro každou obrazovku zvlášť a tříbarevné tally

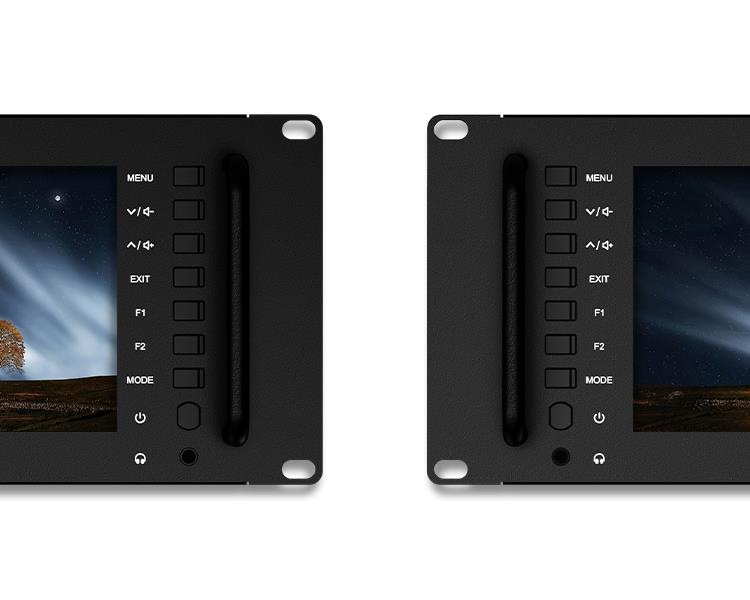

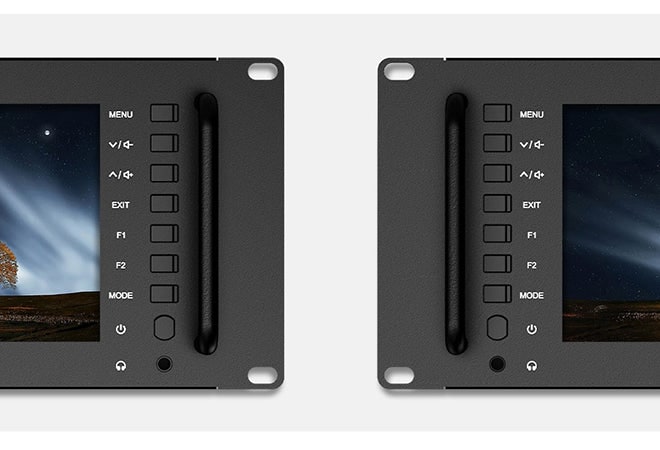

Každý displej má vlastní řadu tlačítek na předním panelu: MENU, dvojici šipek s hlasitostí, EXIT, programovatelné F1 a F2, MODE a vypínač. Klávesa F je zkratka k nejčastěji používaným funkcím, takže se za provozu nemusíte prokousávat menu.

U každé obrazovky svítí vlastní proužek tally, a to ve třech barvách — červené, zelené a žluté. Řídí se z konektoru DB-9 na zadní straně, takže obsluha u monitoru ví, která kamera je na vzduchu a která je připravená, stejně dobře jako režie.

Vstupy a výstupy pro každý displej zvlášť

3G-SDI, 4K HDMI i kompozitní video, všechno průchozí

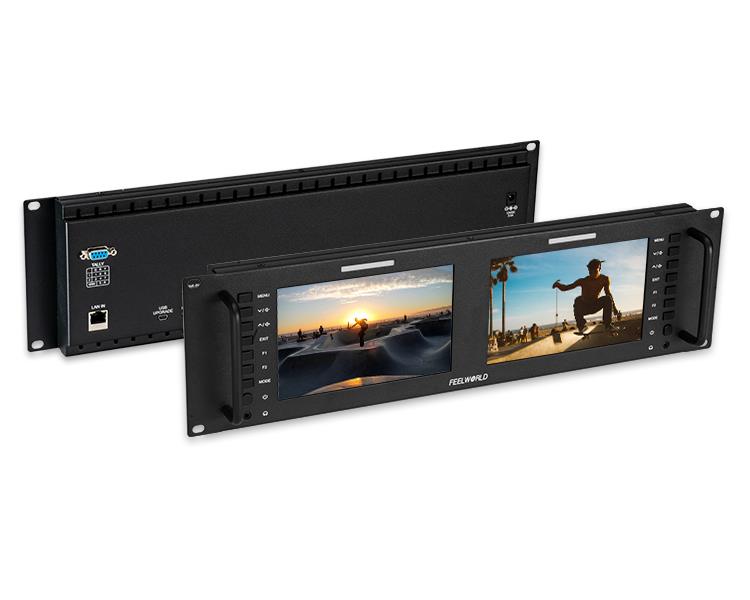

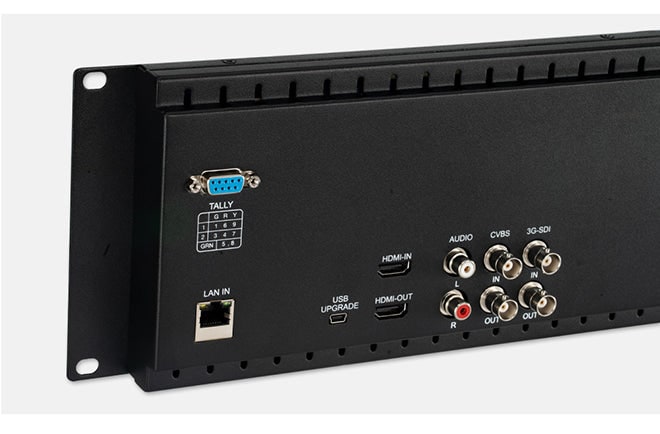

Zadní panel nese pro každý ze dvou displejů úplnou sadu: vstup i výstup 3G-SDI na konektorech BNC, vstup i výstup HDMI a vstup i výstup kompozitního videa (CVBS), rovněž na BNC. K tomu patří dvojice vstupů RCA pro zvuk L/R a stereofonní sluchátkový výstup.

Vstup HDMI přijme 4K UHD 3840 × 2160 do 30 Hz a DCI 4K 4096 × 2160 při 24 Hz, dále 1080p do 60 snímků, 1080i, 720p i standardní rozlišení 480i/576i/480p/576p. Po SDI chodí 3G, tedy 1080p do 60 snímků, 1080i a 720p. Kompozitní vstup si sám rozpozná PAL i NTSC.

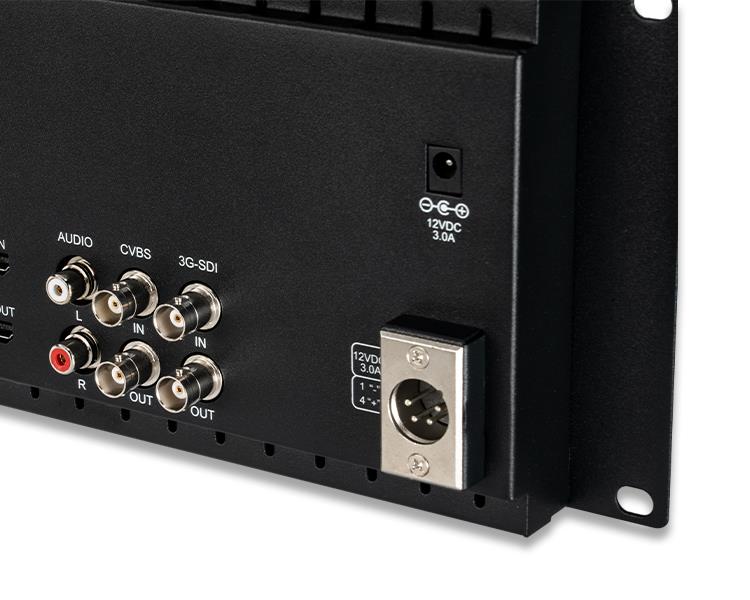

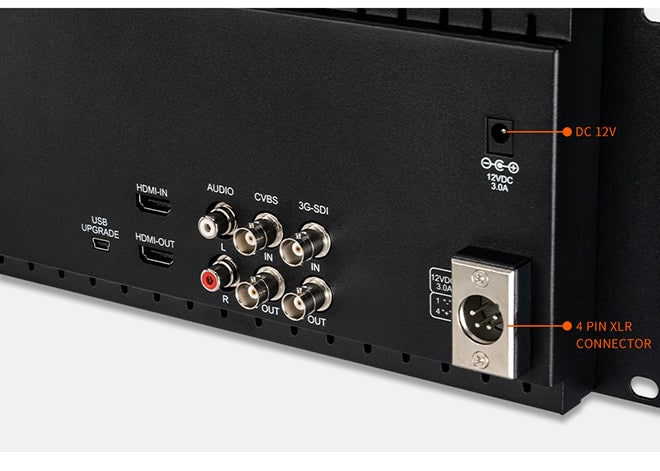

Protože jsou vstupy i výstupy zdvojené, dá se panel zapojit do řetězu: signál jím projde dál do dalšího monitoru, do rekordéru nebo do režie, aniž byste potřebovali rozbočovač. Napájení řeší souosý konektor DC 12 V nebo čtyřkolíkový XLR, obojí v rozsahu 9 až 24 V.

Nastavení po síti, ne po tlačítkách

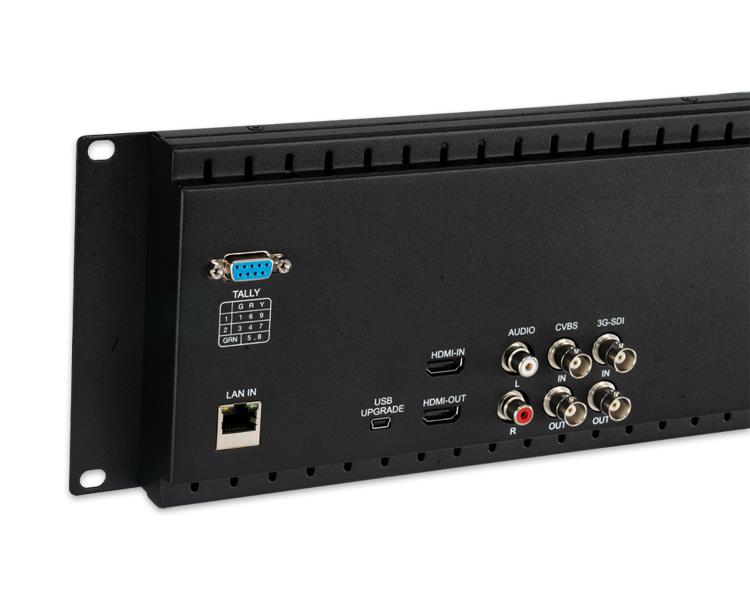

Vedle obrazových konektorů je zdířka LAN. Po připojení do sítě se panel ohlásí svou IP adresou a dá se nastavovat z počítače programem GPIO, který výrobce nabízí ke stažení. Po přihlášení se monitor přidá podle IP adresy a pak se z klávesnice přepínají vstupy a mění jas, kontrast, sytost, ostrost i podsvícení — pro každou z obou obrazovek zvlášť (0 je levá, 1 je pravá).

Ve stěně, kde je panelů nad sebou pět nebo deset, je to rozdíl mezi minutou a půlhodinou lezení po žebříku. Poznámka výrobce: program běží pod systémem Windows.

Konektor USB na zadní straně slouží k aktualizaci firmwaru a k načtení vlastních tabulek LUT z flash disku.

3D LUT a nástroje pro kontrolu obrazu

Až 32 vlastních tabulek .cube z flash disku

Panel má vestavěný převod z logaritmického profilu do Rec.709 a vedle toho umí načíst až 32 vlastních tabulek ve formátu .cube. Soubory se uloží do kořenového adresáře USB flash disku a nahrají se přes redukci do konektoru USB na zadní straně. Cílový vzhled tak vidíte už při natáčení, ne až ve střižně.

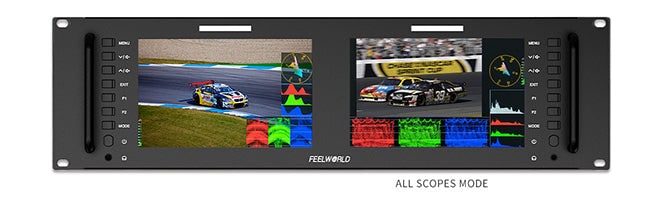

Sada nástrojů pokrývá waveform (RGB parade, YUV parade, Y parade), vektorskop, histogram jasu i RGB, fázi a úroveň zvuku, peaking, zebru, falešné barvy, zvětšení, pixel to pixel, značky rámu a mřížku devíti polí. Průběhy se dají otevřít po jednom nebo všechny naráz jedním tlačítkem v režimu All Scopes — pak nahradí samostatný a podstatně dražší měřicí přístroj.

Obě obrazovky se nastavují nezávisle, takže na jedné může běžet čistý obraz a na druhé rozbor signálu z téže kamery.

Časový kód ze signálu SDI

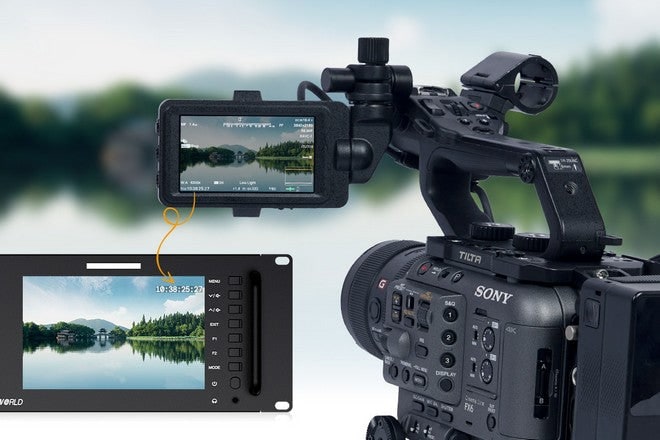

Ve vstupu SDI umí panel číst a zobrazovat časový kód typu LTC i VITC, synchronizovaný s kamerou. Ve střižně se pak konkrétní snímek najde rychle a přesně, místo aby se hledal přetáčením — u filmové i televizní postprodukce je to úspora, která se sčítá přes celý projekt.

Kde se s ním pracuje

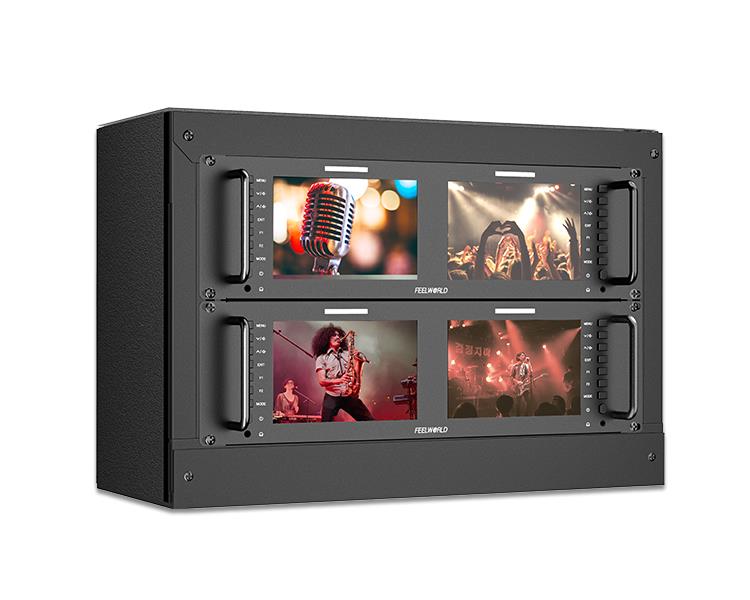

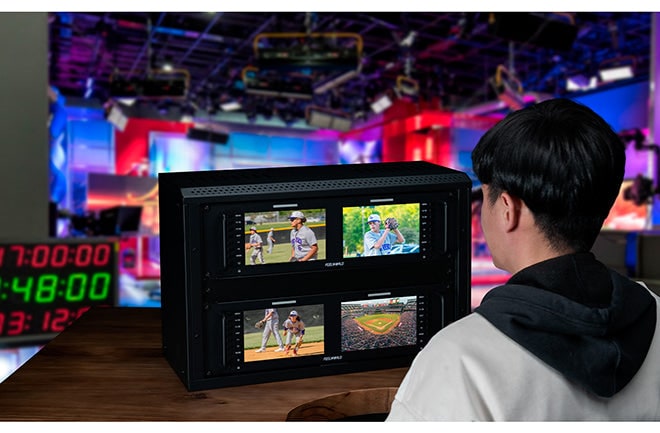

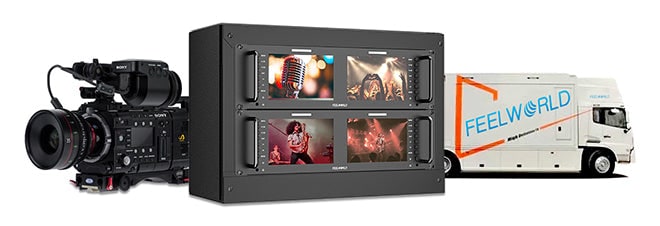

Ve vysílací režii se panely staví nad sebe a hlídá se z nich mnoho kamerových vstupů naráz; vestavěné tally přitom stále ukazuje, co je na vzduchu a co se nahrává.

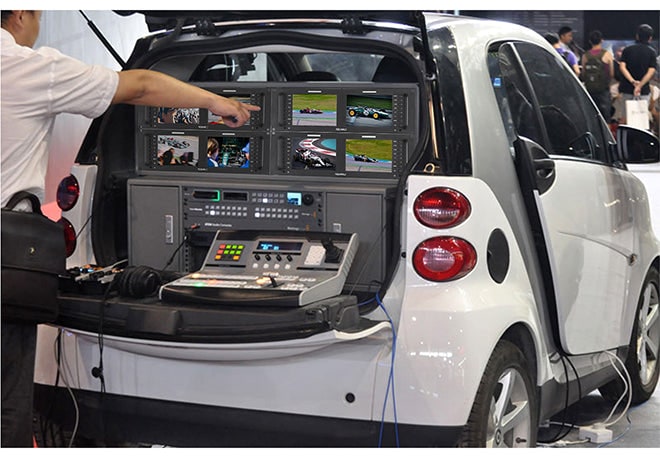

V mobilním přenosovém voze rozhoduje místo a teplo. D71 PLUS je mělký, lehký a spotřebuje nejvýš 21 W, takže se vejde do rámu, kde by hlubší monitor překážel. Vedle vysílání se hodí i do postprodukce, na plac a do přenosných sad, které se stěhují po letadle.
