Feelworld D101-PLUS

Dvojitý 10,1" režijní monitor do racku 4RU. Dva nezávislé panely IPS 1920 × 1200 s jasem 500 cd/m² a kontrastem 1500:1, každý s vlastním vstupem 3G-SDI, HDMI a kompozitním BNC. Tříbarevná tally, ovládání z počítače po síti LAN a až 32 vlastních 3D LUT. Není to monitor na kameru — patří do racku, do přenosového vozu nebo na režijní stůl.

Dvojitý 10,1" režijní monitor do racku 4RU

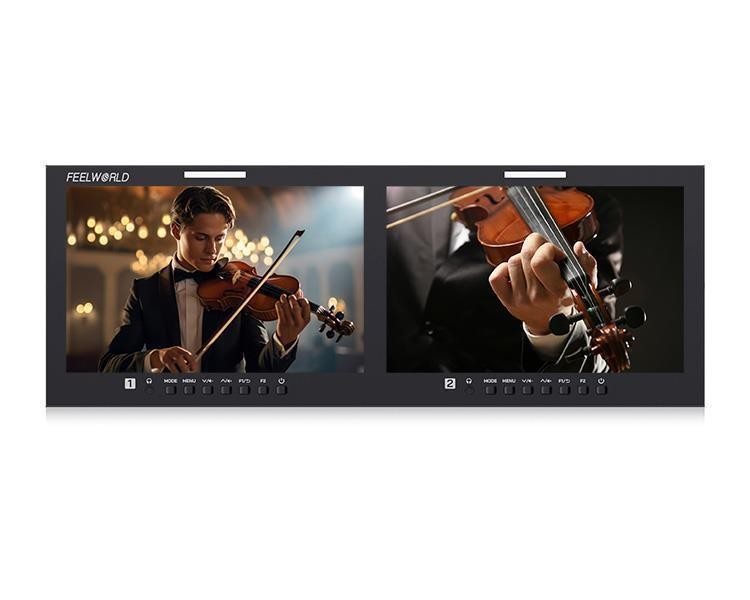

Dva nezávislé displeje v jednom šasi

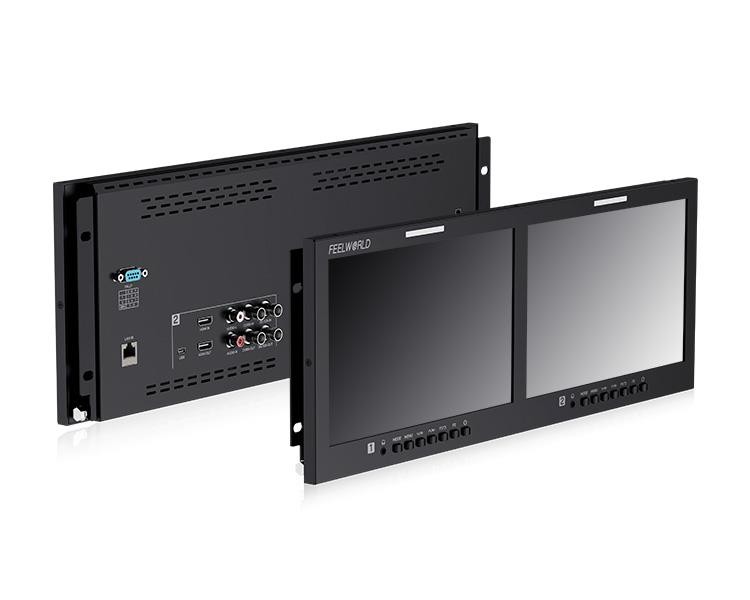

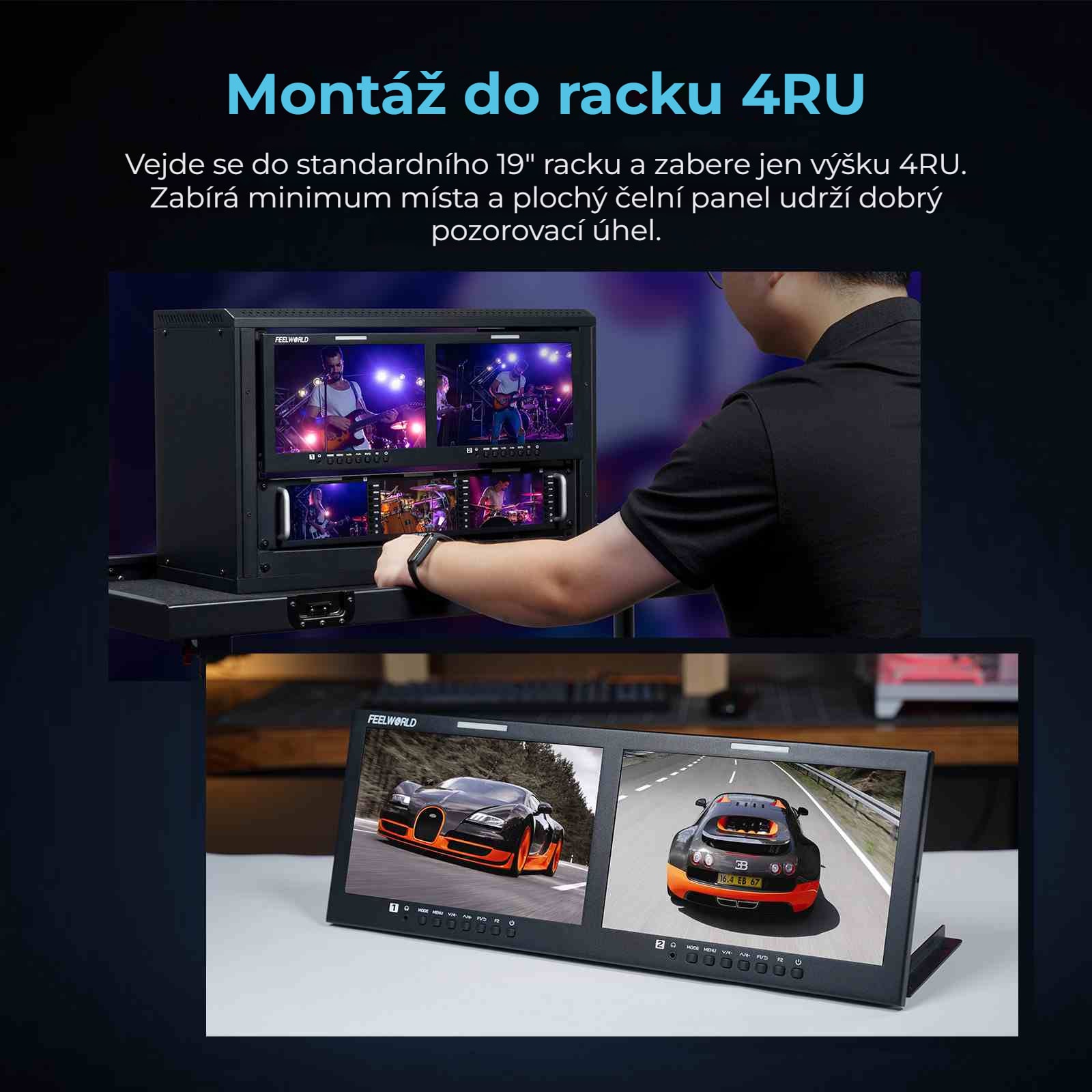

D101 PLUS není monitor na kameru. Je to režijní monitor do racku: šasi o výšce 4RU se přišroubuje do standardní devatenáctipalcové skříně — do monitorové stěny, do přenosového vozu nebo do pojízdného stojanu — a nese dva zcela samostatné desetipalcové displeje vedle sebe.

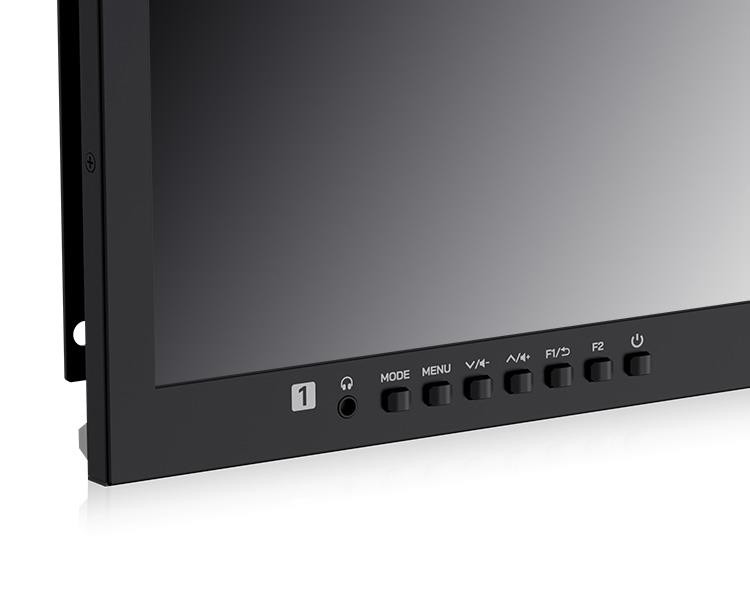

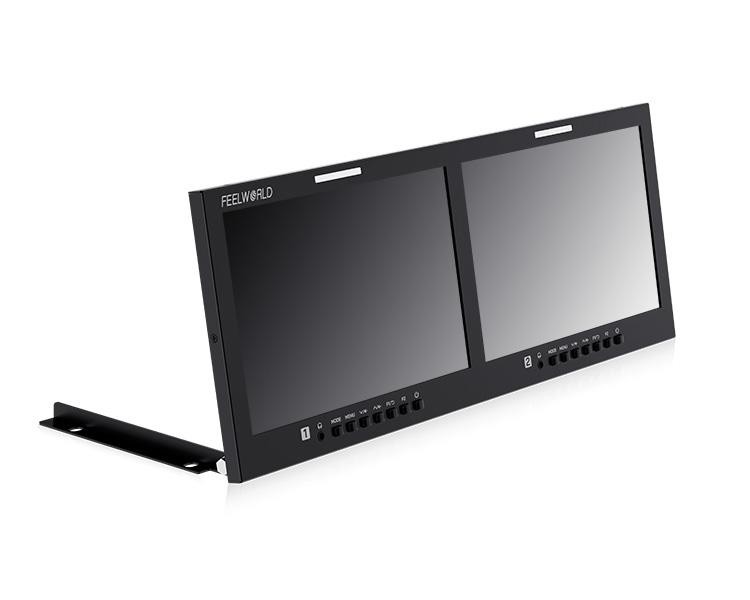

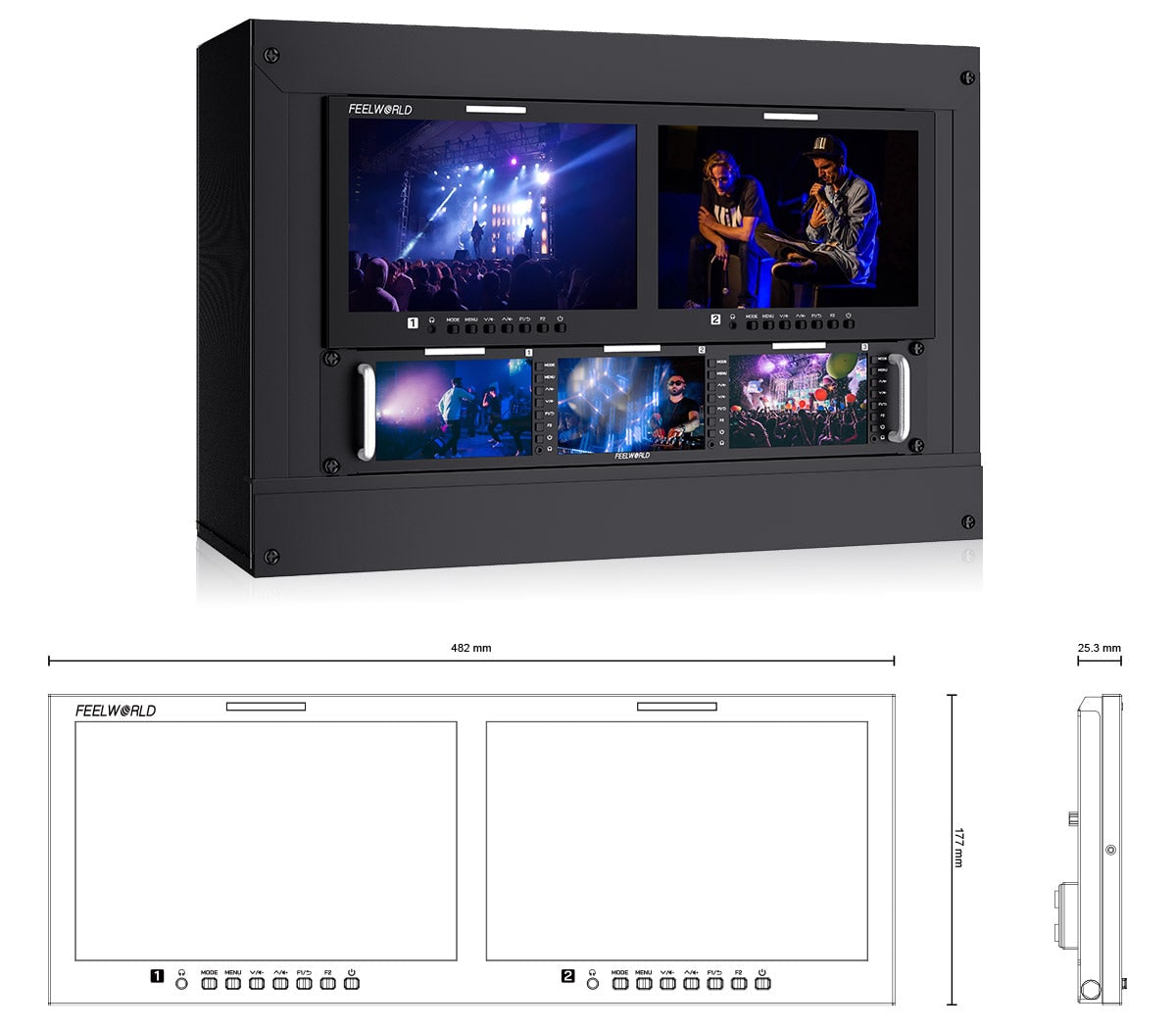

Každý z obou panelů má vlastní vstupy, výstupy, tlačítka i kontrolku tally, takže na jednom šasi sledujete dvě různé kamery. Sestava měří 482 × 177 × 25 mm a váží 2 kg. Když ji nechcete šroubovat do racku, vyklopí se vzadu dvě kovové nožky a monitor se postaví na stůl.

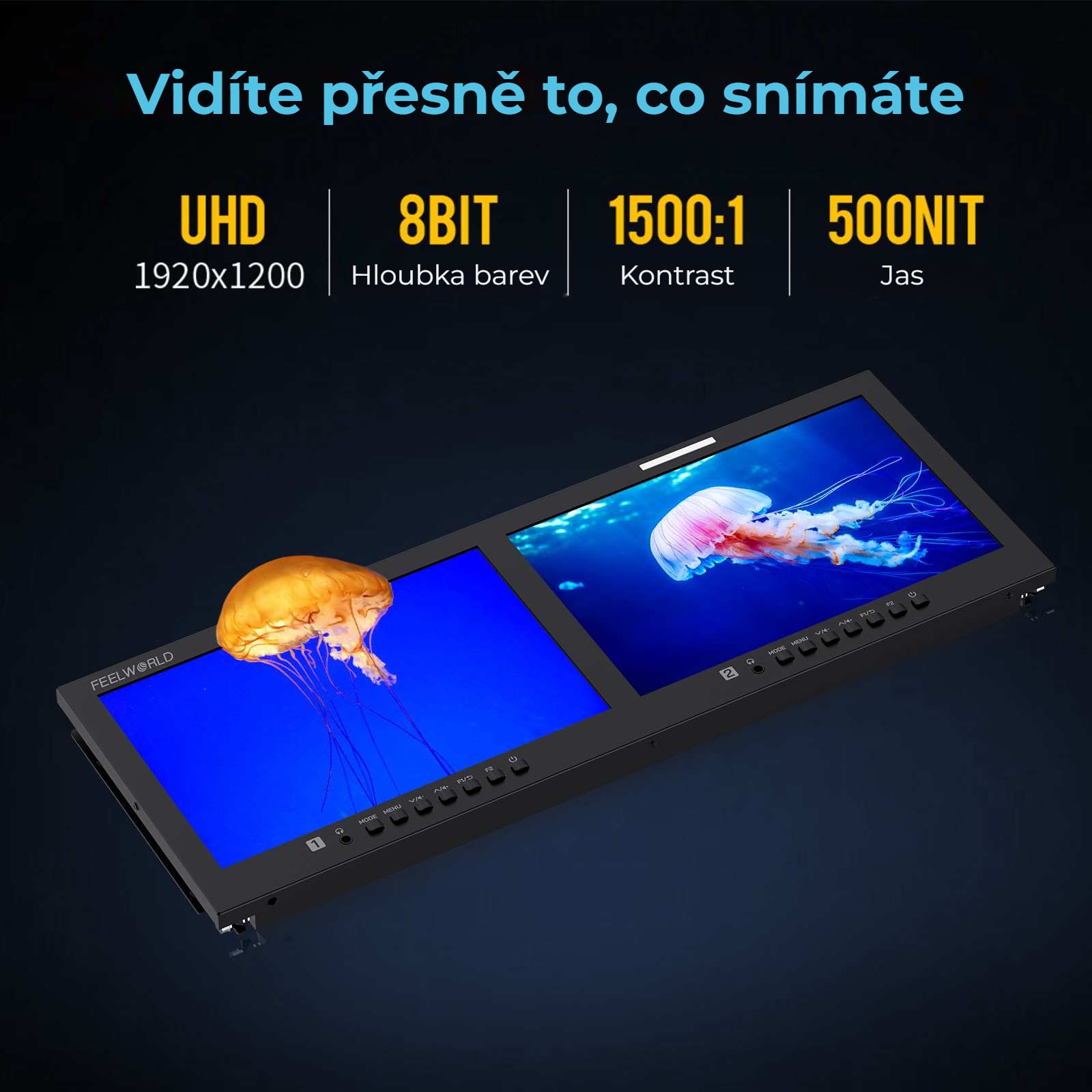

Obraz 1920 × 1200 na obou panelech

Jas 500 cd/m², kontrast 1500:1

Oba displeje jsou IPS s rozlišením 1920 × 1200 bodů a poměrem stran 16:10 — pod obraz 16:9 se tak vejde ještě řádek stavových údajů. Barevná hloubka je 8 bitů, tedy 16,7 milionu barev, kontrast 1500:1 a rozteč bodů 0,1128 mm.

Pozorovací úhly jsou 80° na každou stranu vodorovně i svisle, dohromady 160°, takže barvy drží, i když se na monitor dívá víc lidí zboku. Jas 500 cd/m² je hodnota do interiéru: do režie, do vozu nebo do studia stačí s rezervou, na natáčení v přímém slunci se hodí monitor na kameru s jasem nad 1000 nitů.

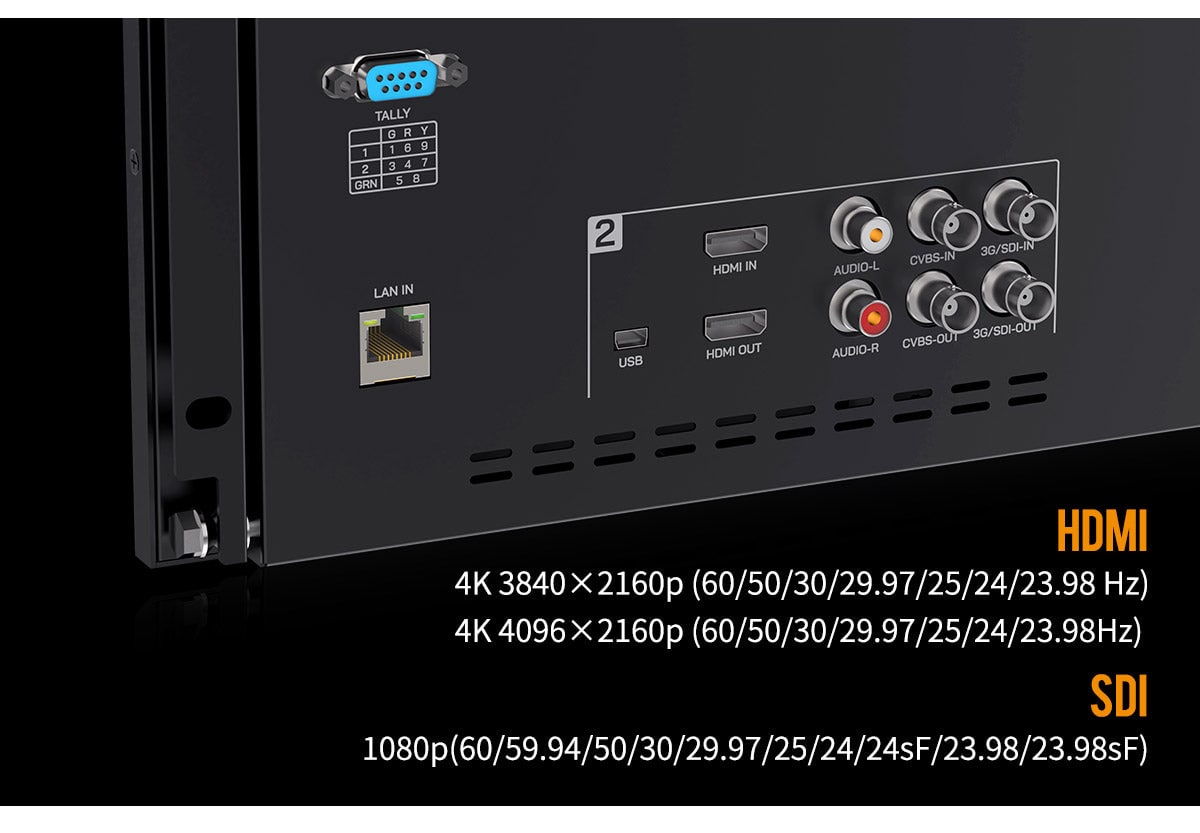

Vstupy a výstupy zvlášť pro každý displej

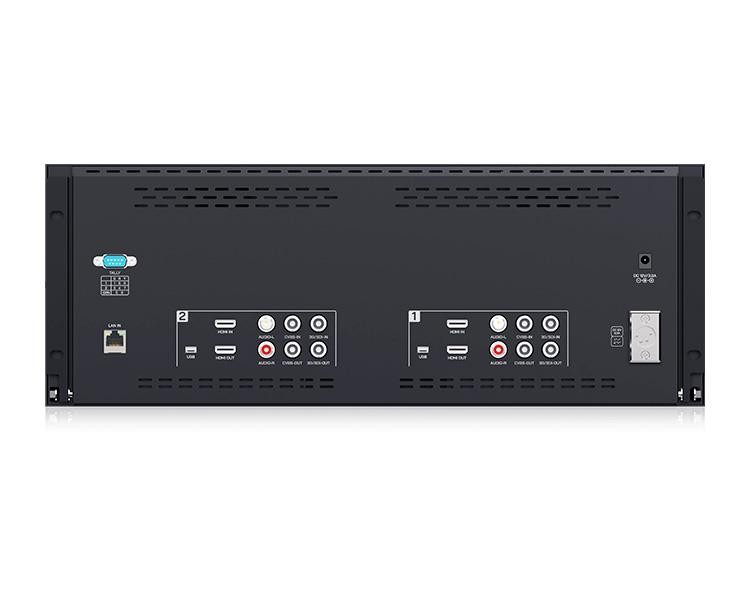

Každý panel má vlastní sadu konektorů: vstup i výstup 3G-SDI na BNC, vstup i výstup HDMI, vstup i výstup kompozitního videa na BNC a dvojici cinch pro analogový zvuk L/R. Ke každému panelu patří i samostatný sluchátkový výstup.

Přes HDMI monitor přijme 4K 3840 × 2160 i 4096 × 2160 při 60, 50, 30, 25 i 24 snímcích, přes SDI pak 1080p až do 60 snímků včetně segmentovaných režimů 24sF a 23.98sF. Kompozitní vstup si sám pozná PAL i NTSC.

Tříbarevná TALLY na čelní straně

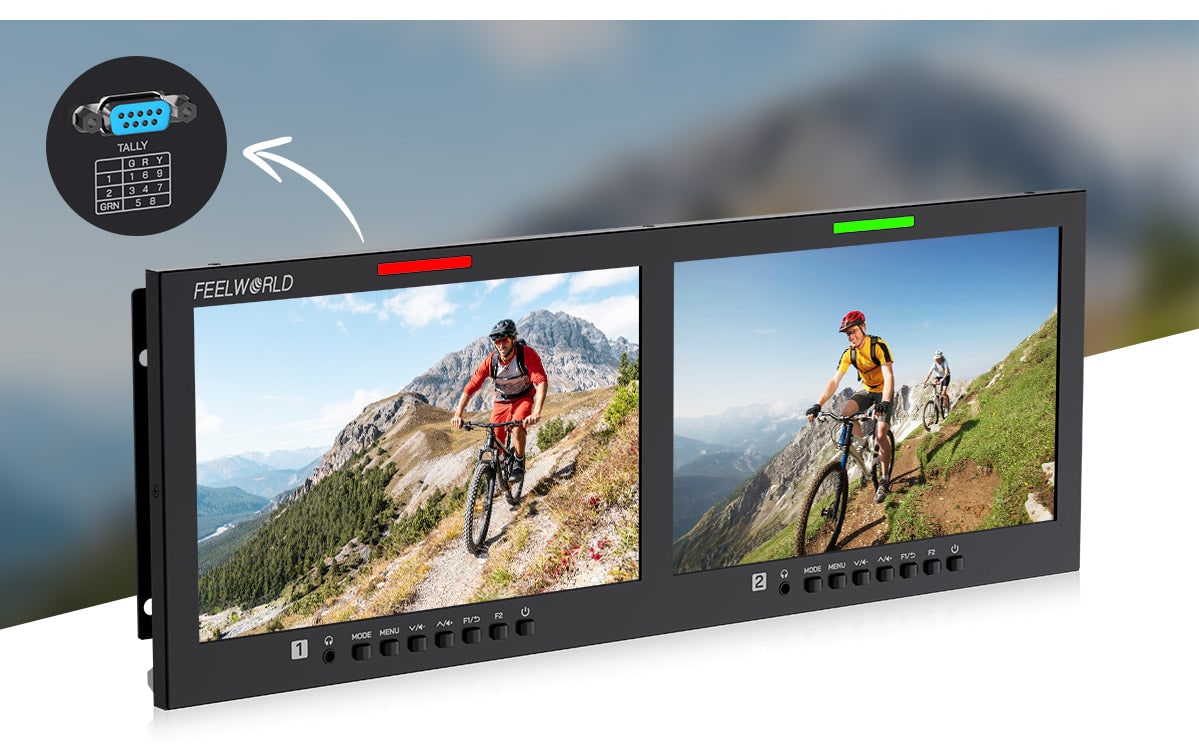

Nad každým displejem svítí kontrolka tally, která umí červenou, zelenou i žlutou — tedy vysílání, náhled a záznam. Během živého přenosu tak štáb vidí, která kamera je právě na vysílání, aniž by se kohokoli ptal.

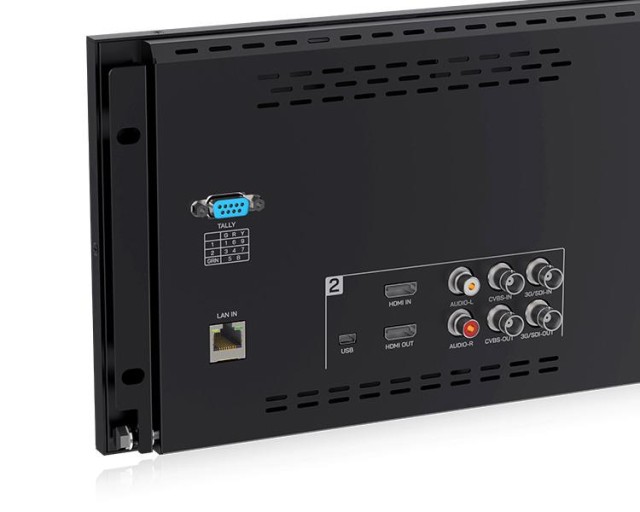

Připojuje se vzadu paralelním konektorem podle běžného průmyslového standardu, takže se zapojí do obvyklého režijního pultu bez převodníků. Sada TALLY s vyvedenou svorkovnicí je součástí balení.

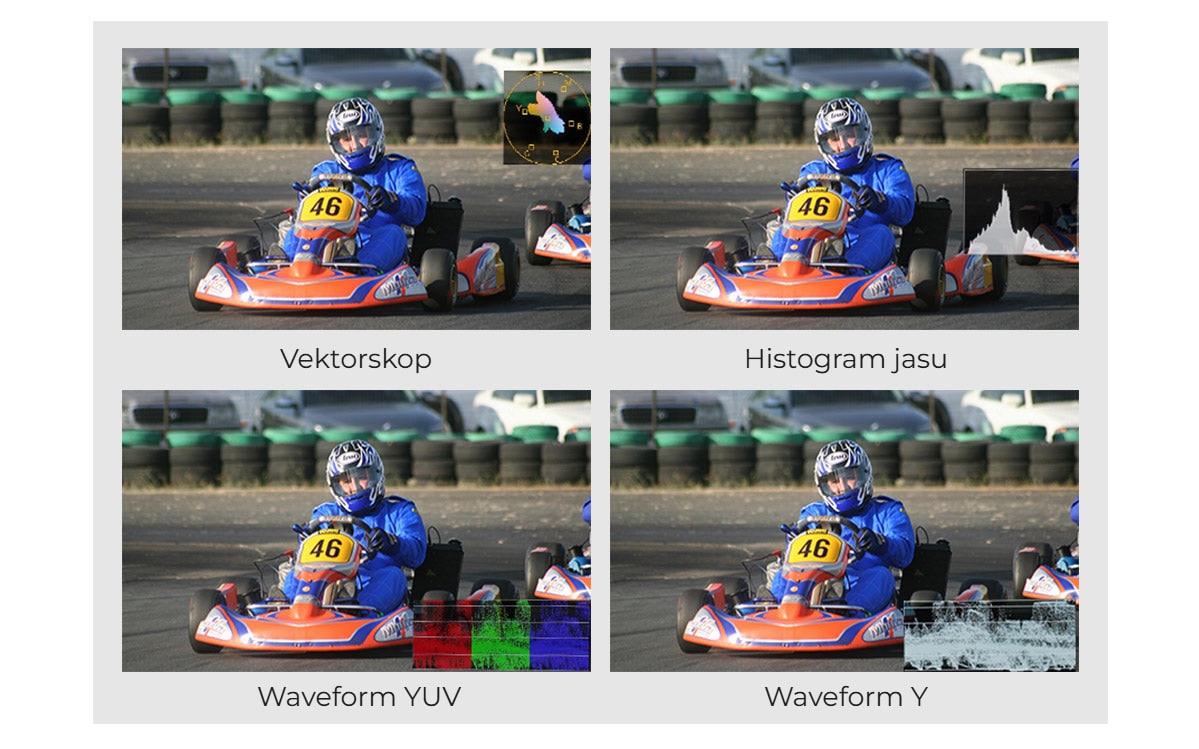

Měřicí nástroje místo drahého scope

Waveform, vektorskop, histogram, zvuk

Monitor má vestavěné nástroje, které se jinak kupují zvlášť: waveform v režimech RGB, YUV a Y, vektorskop, histogram (RGB1, RGB2, Y) a zobrazení fáze a úrovně zvuku. Každý nástroj se dá zapnout samostatně, nebo se jediným tlačítkem otevřou všechny naráz.

K tomu patří asistence zaostření s červeným, zeleným nebo modrým zvýrazněním, kontrola kanálů, upozornění na přeexpozici, falešné barvy, pixel to pixel, značky středu i poměru stran, převrácení a zmrazení obrazu, zvětšení 2× až 16×, anamorfní roztažení 1,33× až 2× a vlastní teplota barev. Pod signálem SDI monitor zobrazí i časový kód LTC a VITC.

Až 32 vlastních 3D LUT

Do paměti se nahraje až dvaatřicet vlastních souborů .cube, takže cílový vzhled vidíte už při natáčení a nemusíte si ho domýšlet. Vedle vlastních LUT má monitor i vestavěné převody z LOG.

Soubory se nakopírují do kořenového adresáře USB flash disku a ten se k monitoru připojí přiloženým kabelem mini USB – USB. Flash disk sám v balení není.

Ovládání z počítače po síti LAN

Jedním programem i celá monitorová stěna

Vzadu je konektor RJ-45. Monitor se připojí do sítě a z počítače se pak ovládá softwarem výrobce: přepínání vstupů, jas, kontrast, sytost, ostrost, odstín, podsvícení, hlasitost i funkční tlačítka. Každý monitor se v programu adresuje svou IP adresou, takže z jednoho místa obsloužíte celou stěnu, aniž byste k ní chodili.

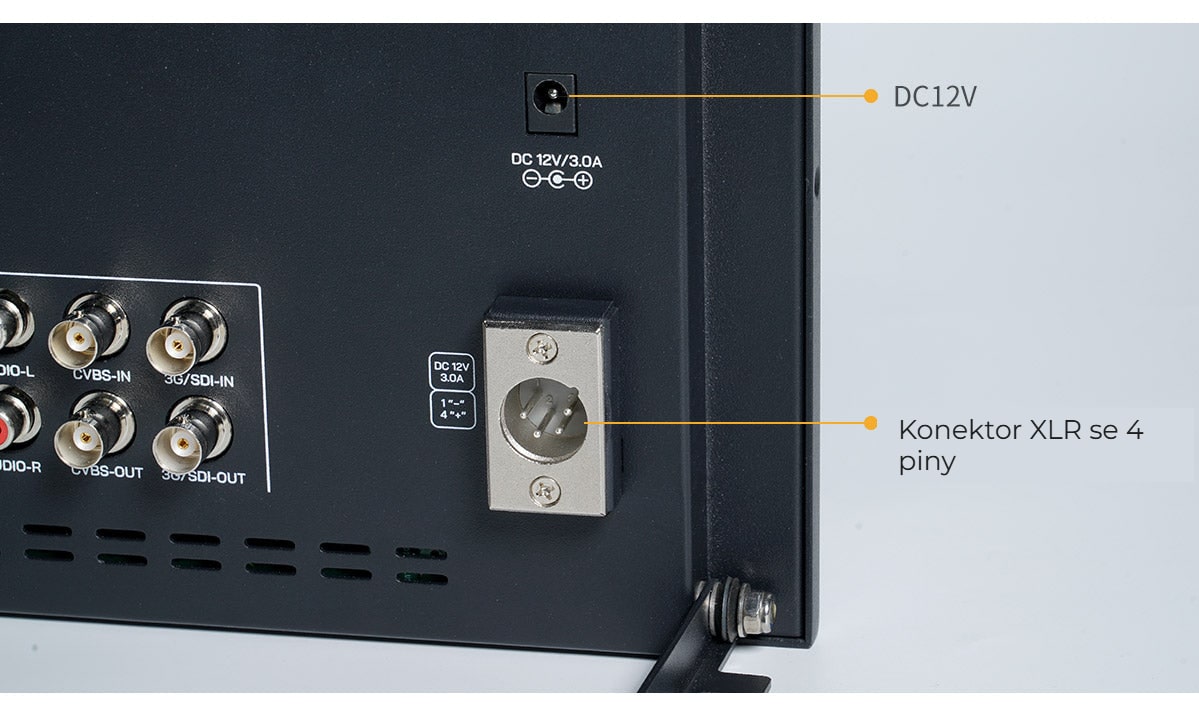

Napájení je pružné: buď zdířka DC pro souosý konektor 5,5 × 2,1 mm, nebo profesionální čtyřpinový XLR. Monitor snese 9 až 24 V a odebírá do 24 W; síťový adaptér na 3 A je v balení. Nabídka umí jedenáct jazyků.
