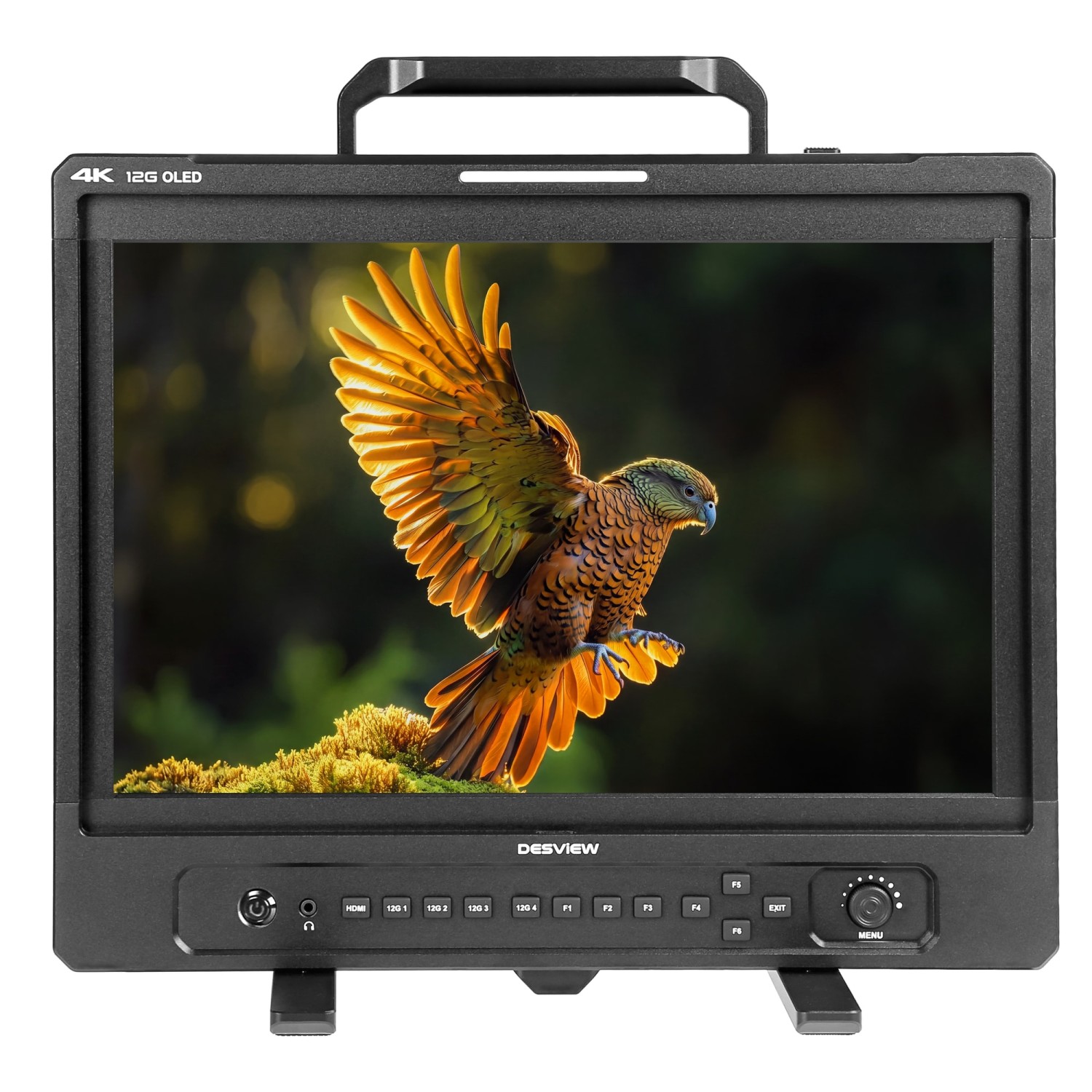

Desview Core OL16 Ultra

Desview Core OL16 Ultra 12G je 16palcový produkční monitor AMOLED s rozlišením 4K 3840 × 2400, špičkovým jasem 1200 nitů a 100% pokrytím DCI-P3 pro náročná broadcastová a filmová workflow. Nabízí čtyři vstupy a výstupy 12G-SDI, vstup a výstup HDMI 2.0 4K 60 Hz, port 12G SFP+ pro optický přenos 4K 60p na 10–20 km, režim 8K ze čtyř kvadrantů 4K, RS-422 a GPI.

Vlajková loď řady Core pro 12G a 8K. Ultra 12G přijme signál 4K po jediném kabelu 12G-SDI nebo po optickém vlákně a v režimu 8K zpracuje čtyři kvadranty 4K. Stejně jako MAX má 16palcový displej AMOLED, dvě desky V-mount a tři výstupy napájení 12 V pro další techniku.

12G-SDI, optika a 8K

AMOLED 3840 × 2400 s 1,074 miliardy barev, typickým jasem 400 nitů a kontrastem 100 000:1 vykreslí živý, detailní a věrný obraz včetně jemných barevných odstínů.

16" AMOLED 4K4× 12G-SDI12G SFP+8K SQD1200 nitů

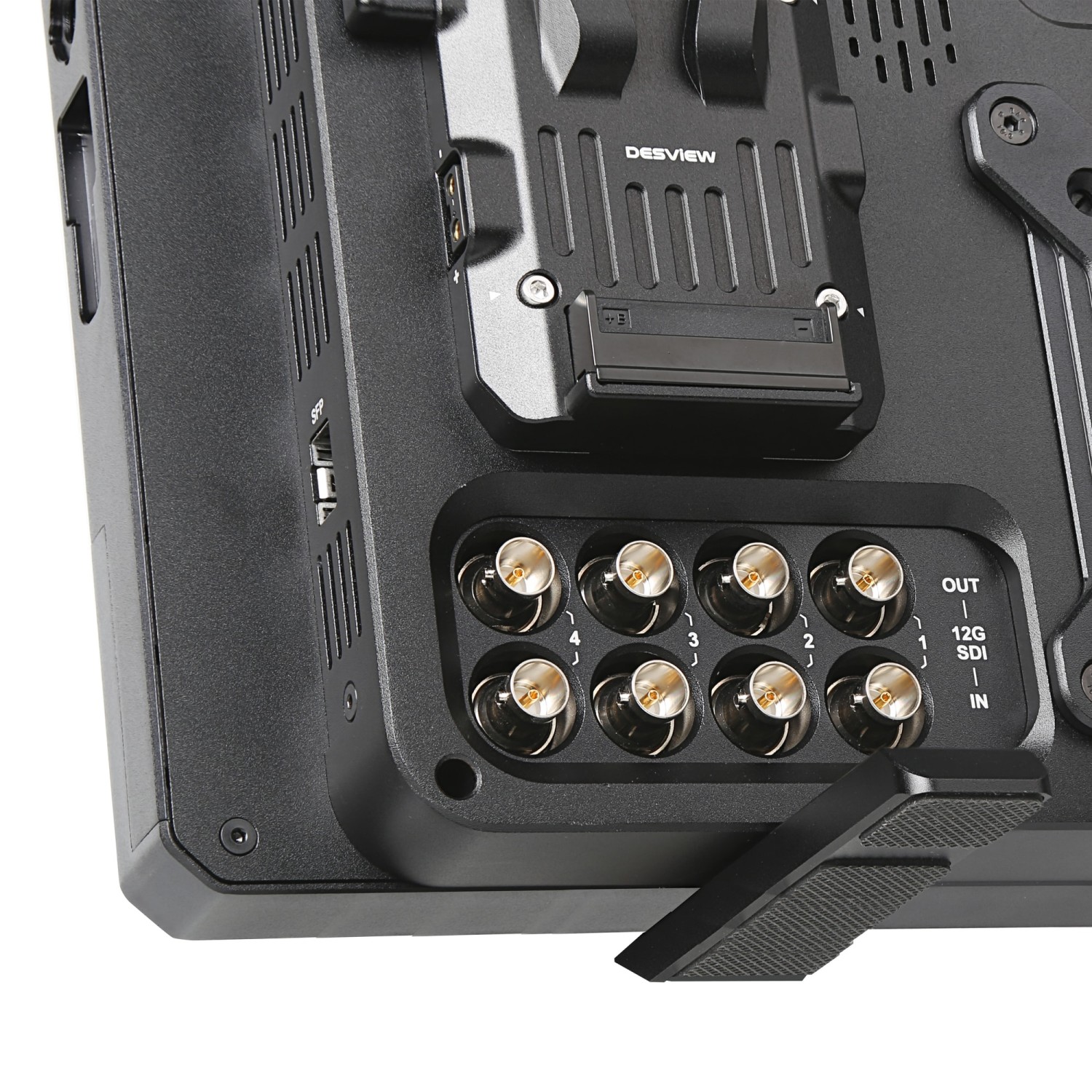

4× 12G-SDI dovnitř i ven

Čtyři vstupy 12G-SDI přijmou nekomprimované 4K 60p po jediném kabelu a čtyři výstupy SDI pošlou signál dál k dalším monitorům nebo rekordéru.

RS-422, GPI a tally

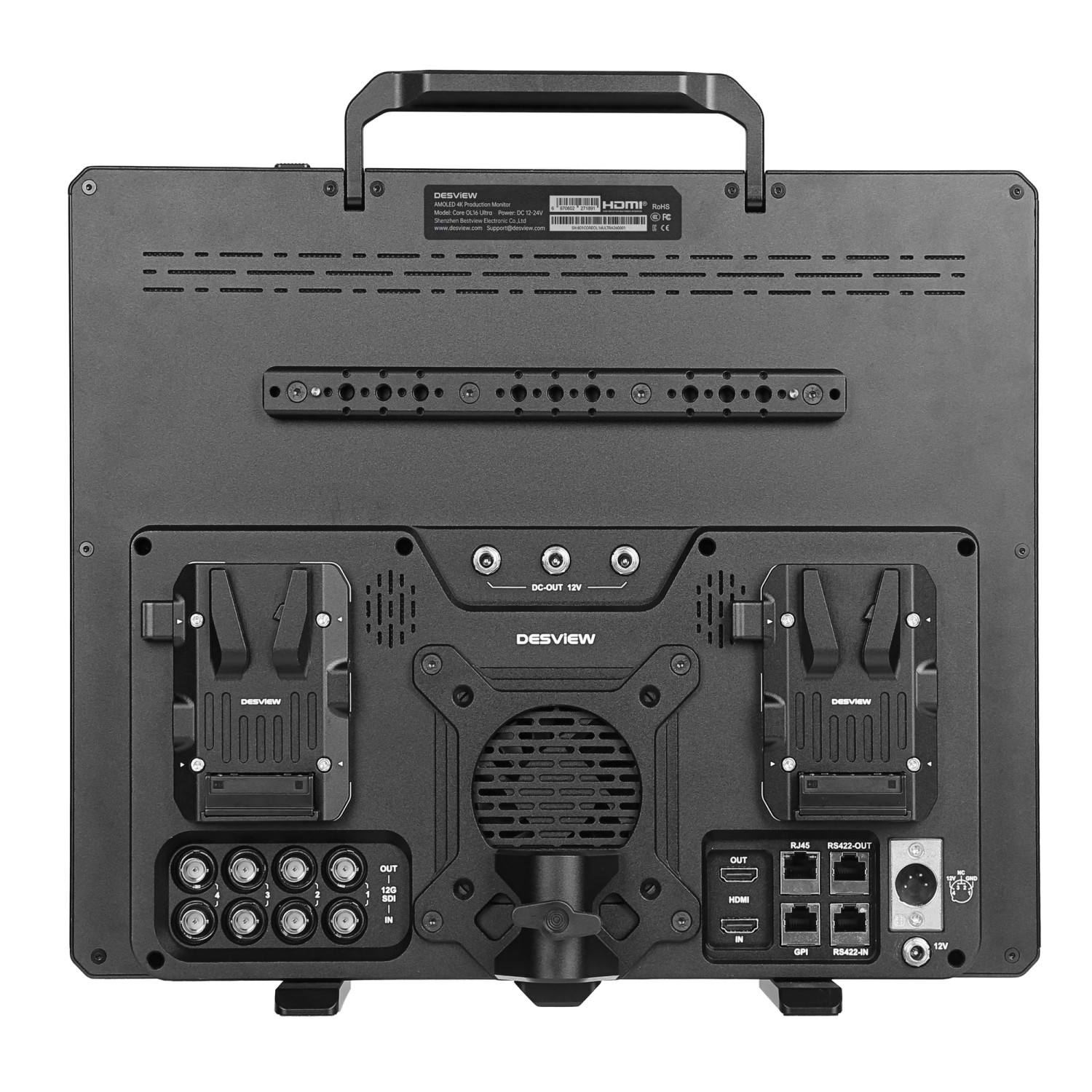

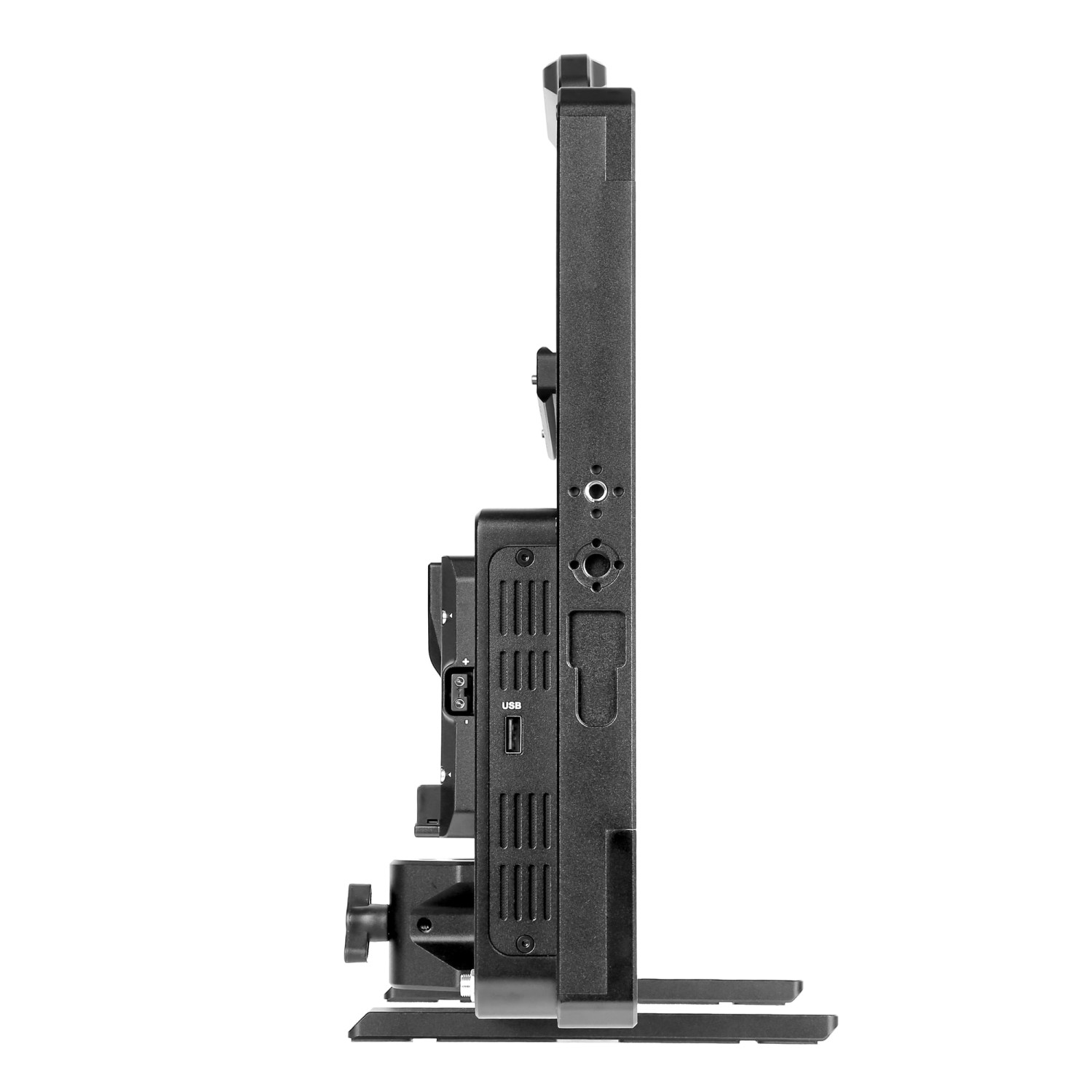

Zadní panel nese porty RS-422 IN a OUT, GPI a tally RJ45, USB, vstup a výstup HDMI 2.0, napájení 4pin XLR a DC a dvě bateriové desky V-mount.

Jeden optický kabel, žádné ztráty

Port 12G SFP+ přenese nekomprimované 4K 60p včetně vloženého zvuku a časového kódu LTC po jediném vlákně až na 10–20 km.

3D LUT a kreativní LUT

Načte 3D LUT z Calman, ColourSpace a dalších nástrojů i kreativní LUT pro kontrolu expozice, pleťových tónů a vzhledu přímo na place.

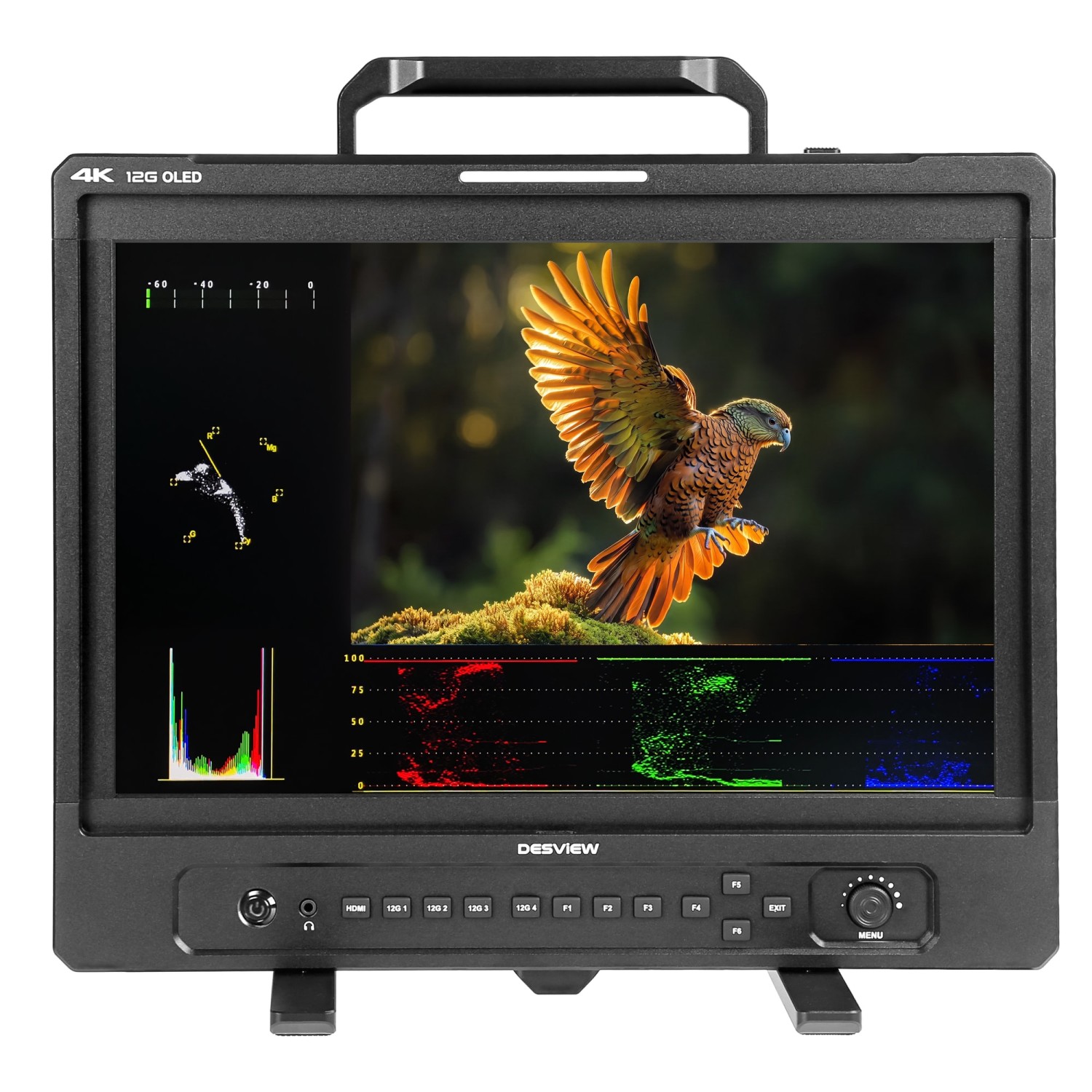

Průběh signálu a vektorskop

Jemnější průběh signálu, histogram a vektorskop pomohou ohlídat expozici, kontrast i vyvážení bílé v reálném čase.

Anamorfní de-squeeze

Poměry 1,33×, 1,6×, 2,0× i vlastní hodnota vrátí anamorfnímu záběru správné proporce bez externího převodníku.

Smyčkové výstupy

Smyčkové výstupy HDMI a SDI rozvedou signál k dalším monitorům, takže režie, kamera, světla i zvuk sledují tentýž obraz.

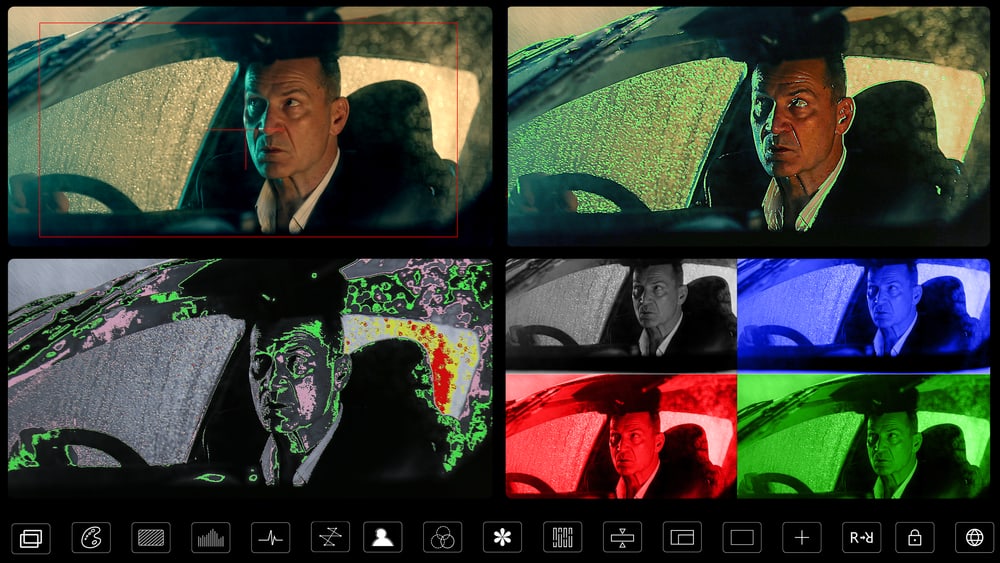

Profesionální asistenční funkce

Histogram, průběh signálu a vektorskop v jednom zobrazení ukazují rozložení jasu, kontrast i vyvážení bílé v reálném čase. Kameraman tak rychle posoudí korekci expozice i kresbu ve světlech a stínech a vyhne se přeexponování či podexponování.

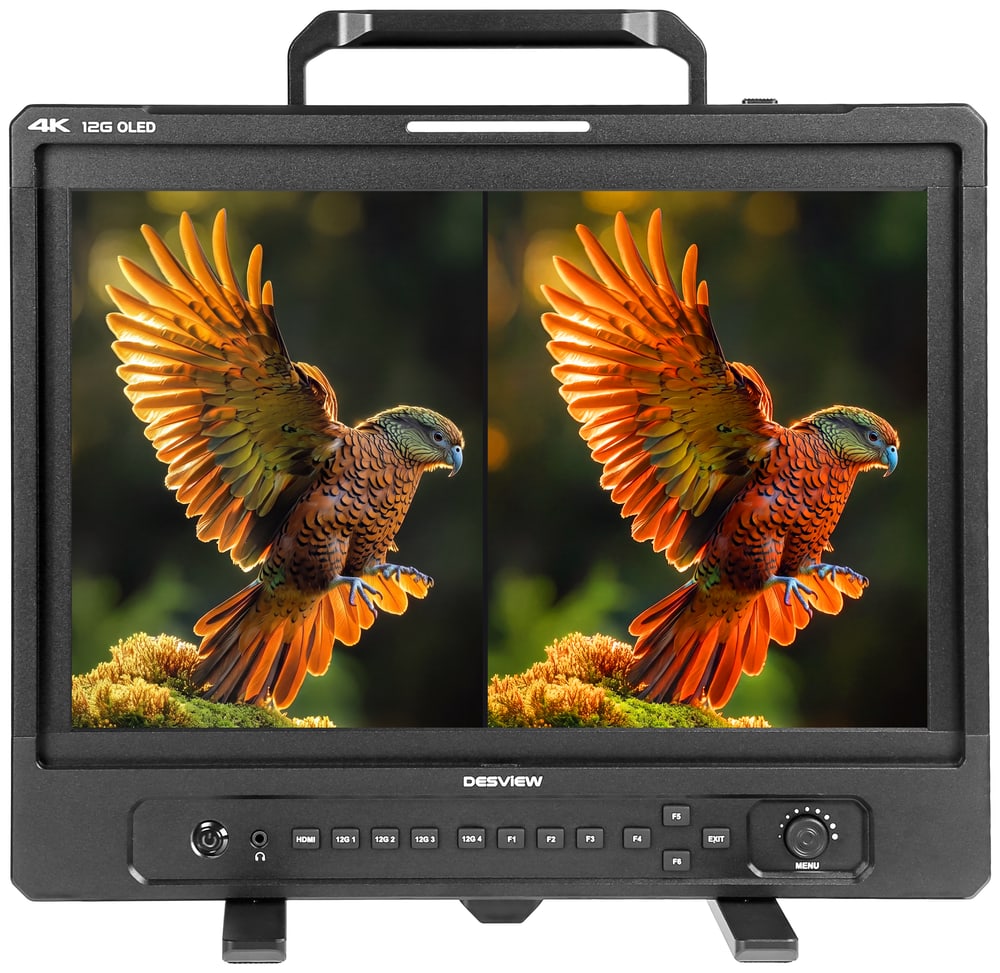

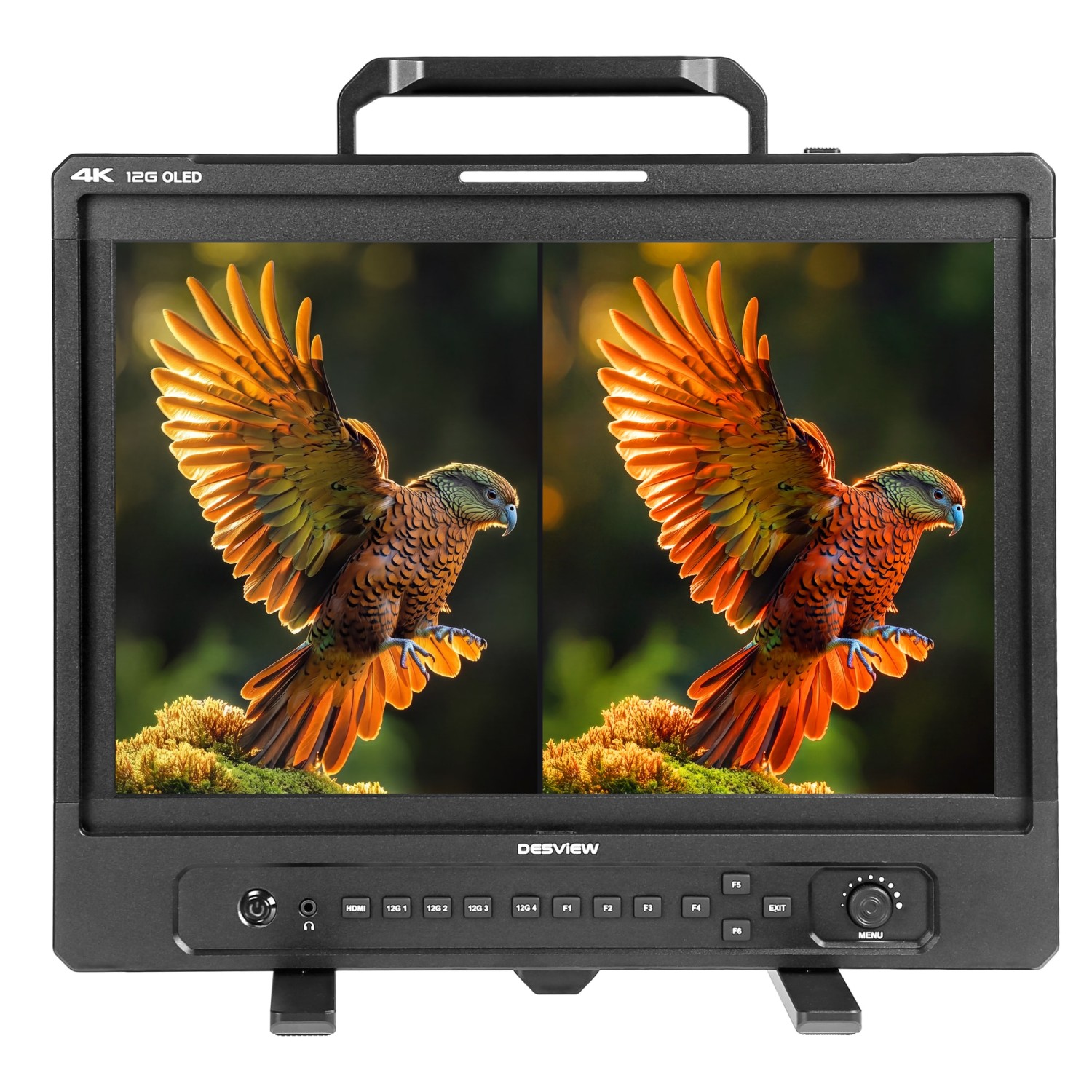

Jeden monitor, více pohledů

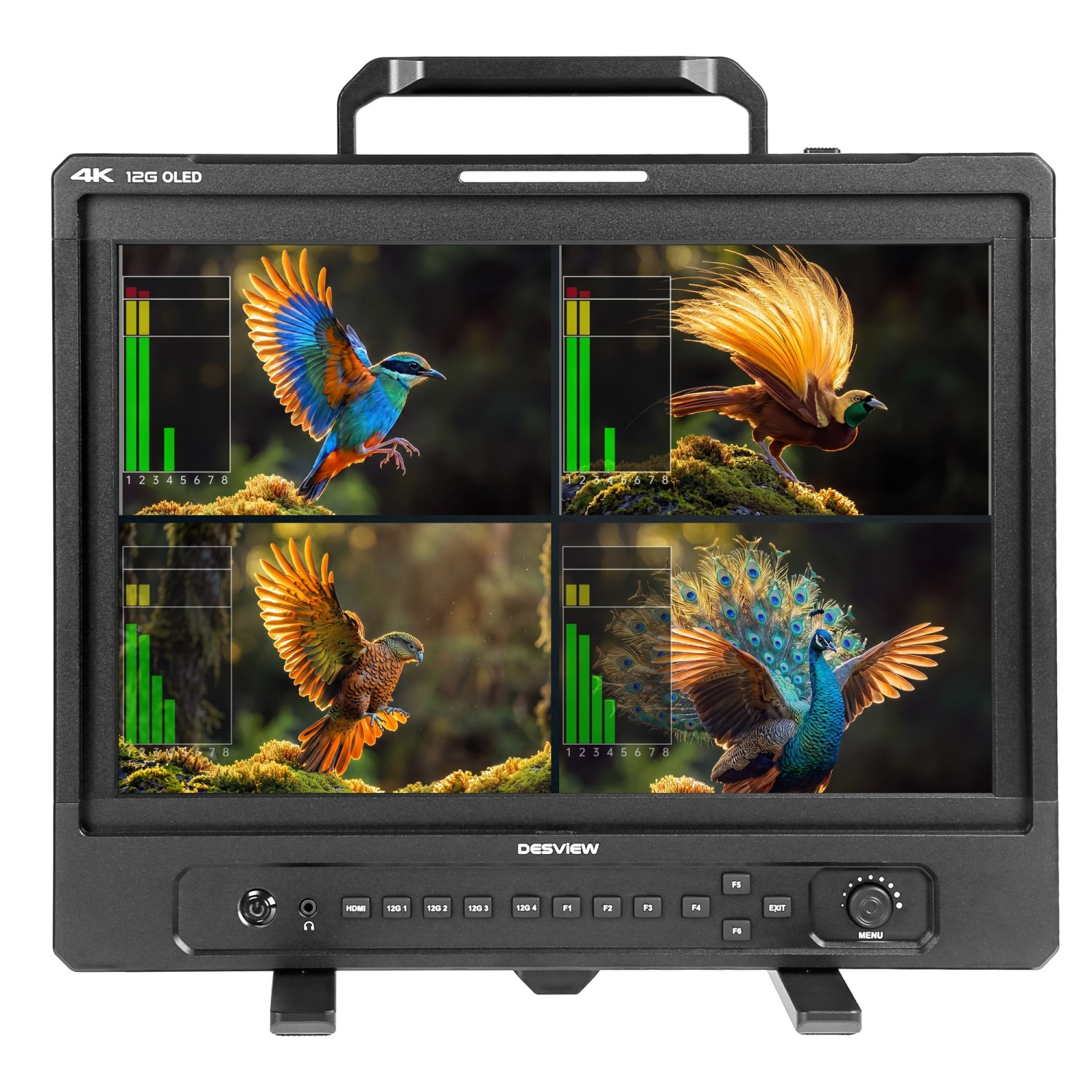

Smyčkové vstupy a výstupy HDMI a SDI řetězí další monitory bez ztráty kvality, takže všechna stanoviště štábu sledují synchronní obraz bez zpoždění a bez rozdílů. V režimu více obrazů navíc jeden displej ukáže několik zdrojů najednou.

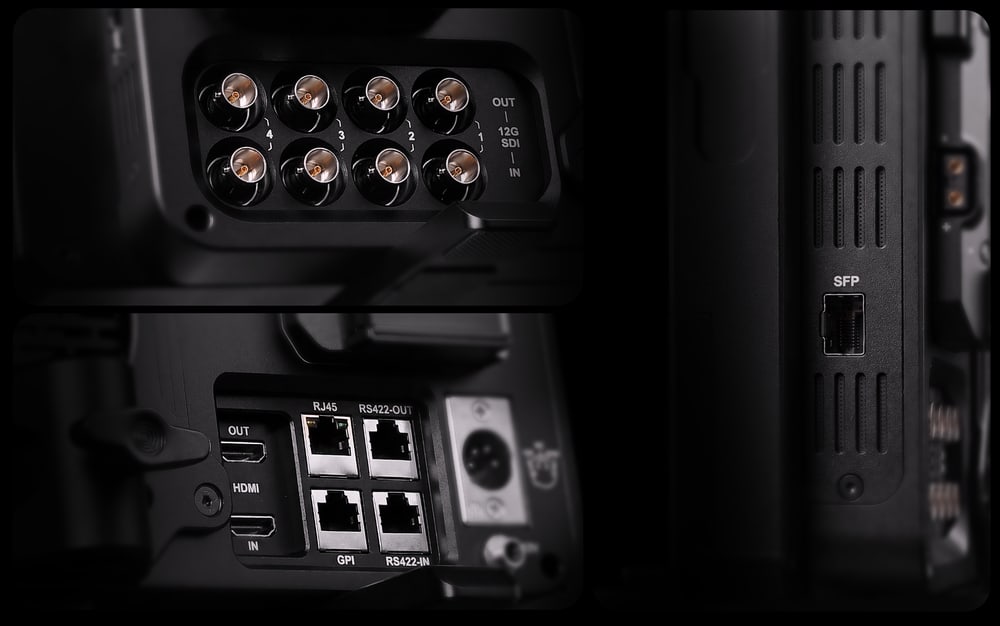

12G SFP+: jeden kabel, žádné ztráty

Port 12G SFP+ přenáší nekomprimované 4K 60p – plné video 4K RGB 4:4:4 HDR s vloženým zvukem a časovým kódem LTC – po jediném optickém vlákně. Hodí se pro sledování na dálku ve studiu, v přenosovém voze, na akcích i u vzdálených kamer, podle optického kabelu až na 10–20 km.

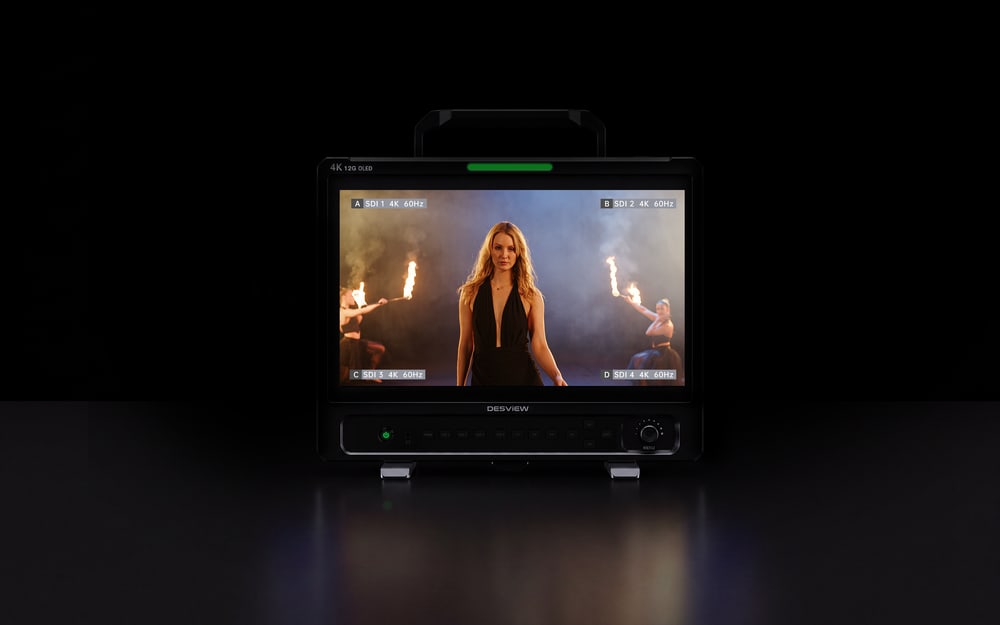

Připraveno na 8K

Každý ze čtyř vstupů 12G-SDI přijímá samostatný kvadrant 4K ve standardním formátu SQD (Square Division). Kamera posílá 4× 12G-SDI SQD a kamerová jednotka nebo obrazový mixér složí čtyři kvadranty zpět do úplného obrazu 8K – jedna cesta od záznamu po režii.

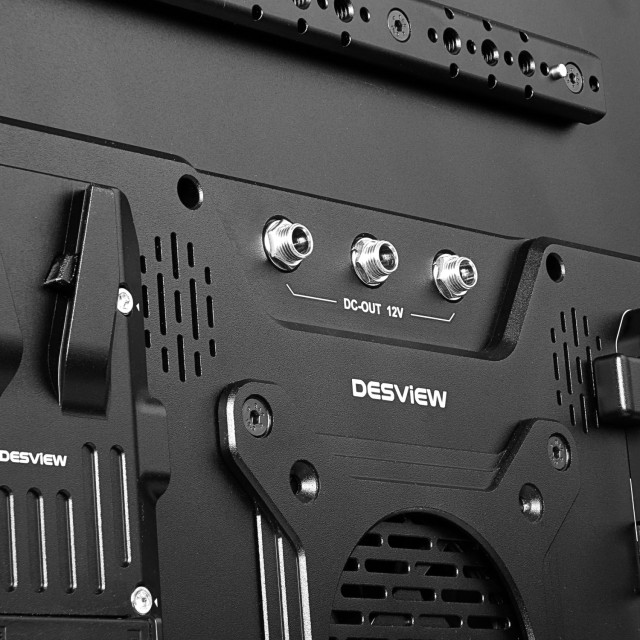

Napájení dovnitř i ven

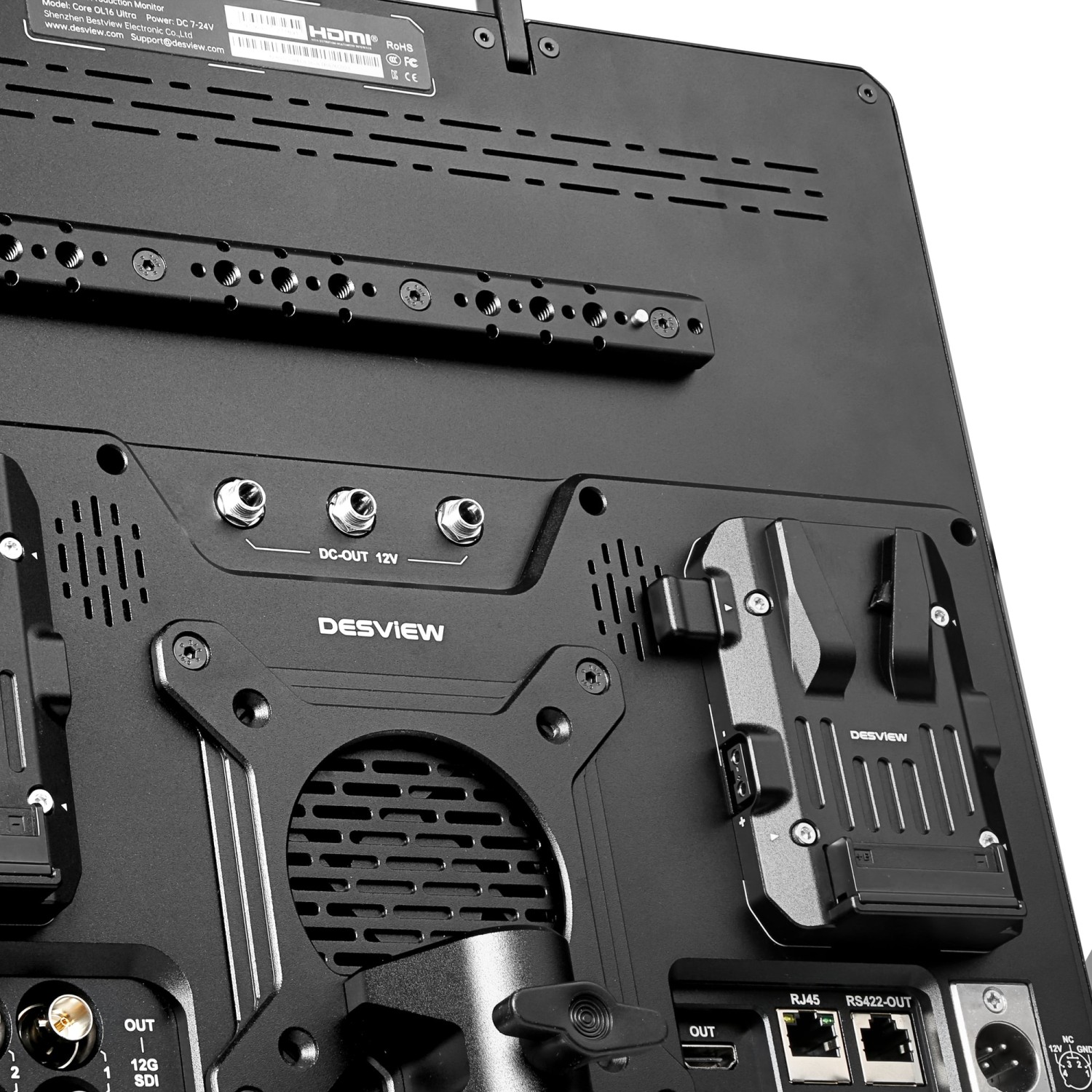

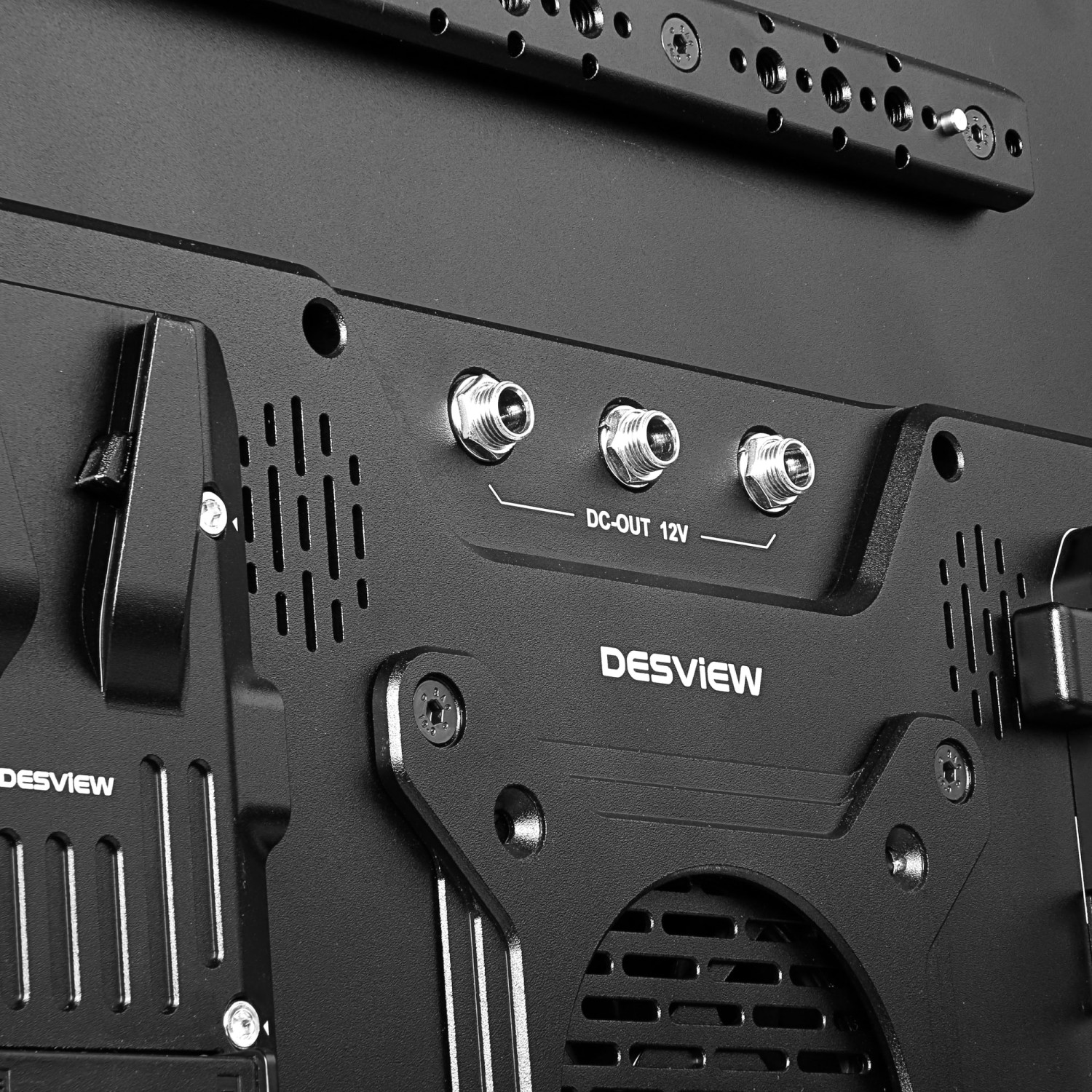

Monitor se napájí přes 4pin XLR nebo konektor DC 5,5 × 2,1 mm s pojistkou, v terénu z baterií na dvou deskách V-mount. Tři výstupy DC 12 V s pojistkou napájejí kamery, vysílače a další techniku na place.

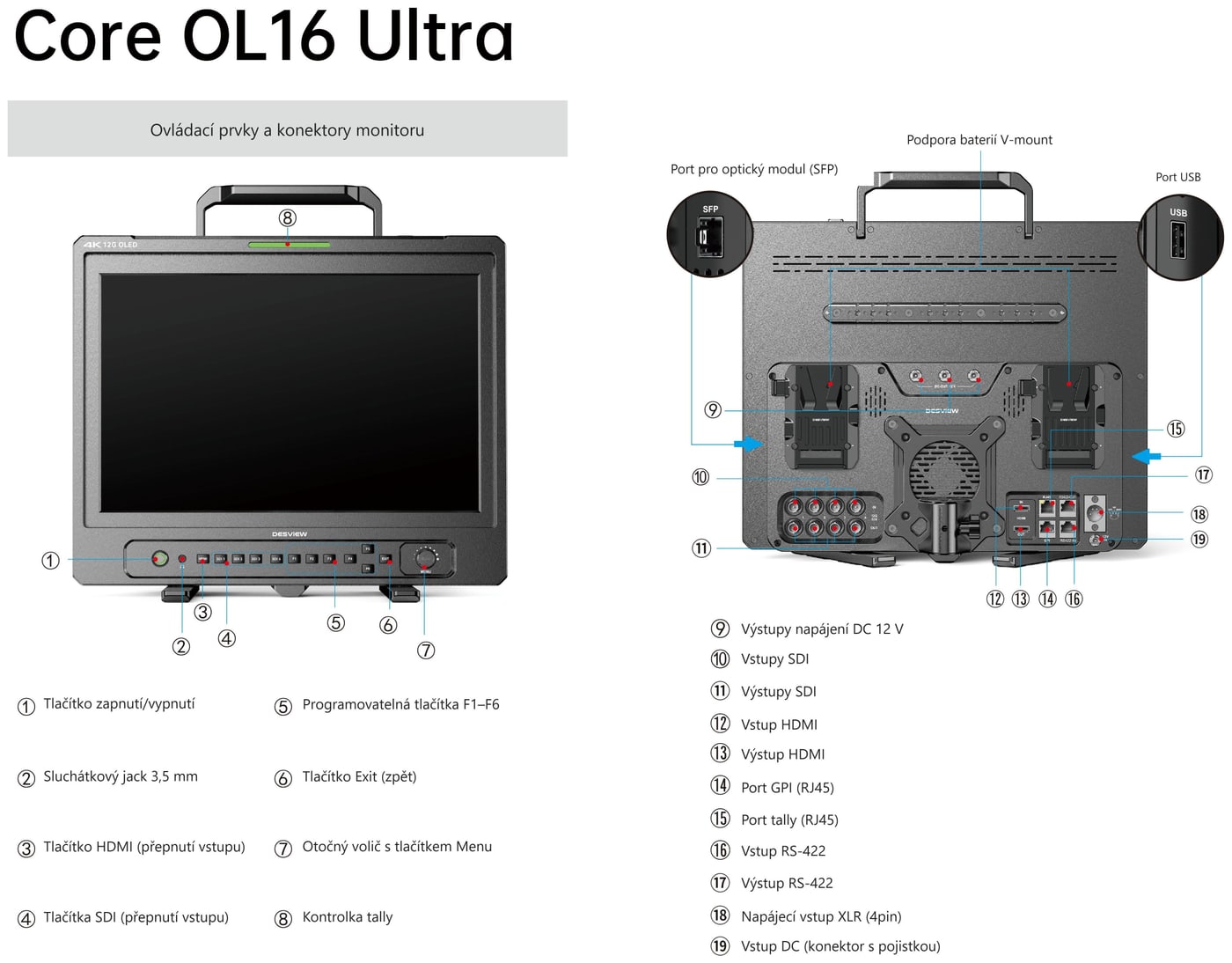

Ovládací prvky a konektory

Přehled tlačítek na čelním panelu a konektorů na zadní straně – od programovatelných tlačítek F1–F6 a otočného voliče s menu po vstupy SDI a HDMI, porty RJ45 a napájení.

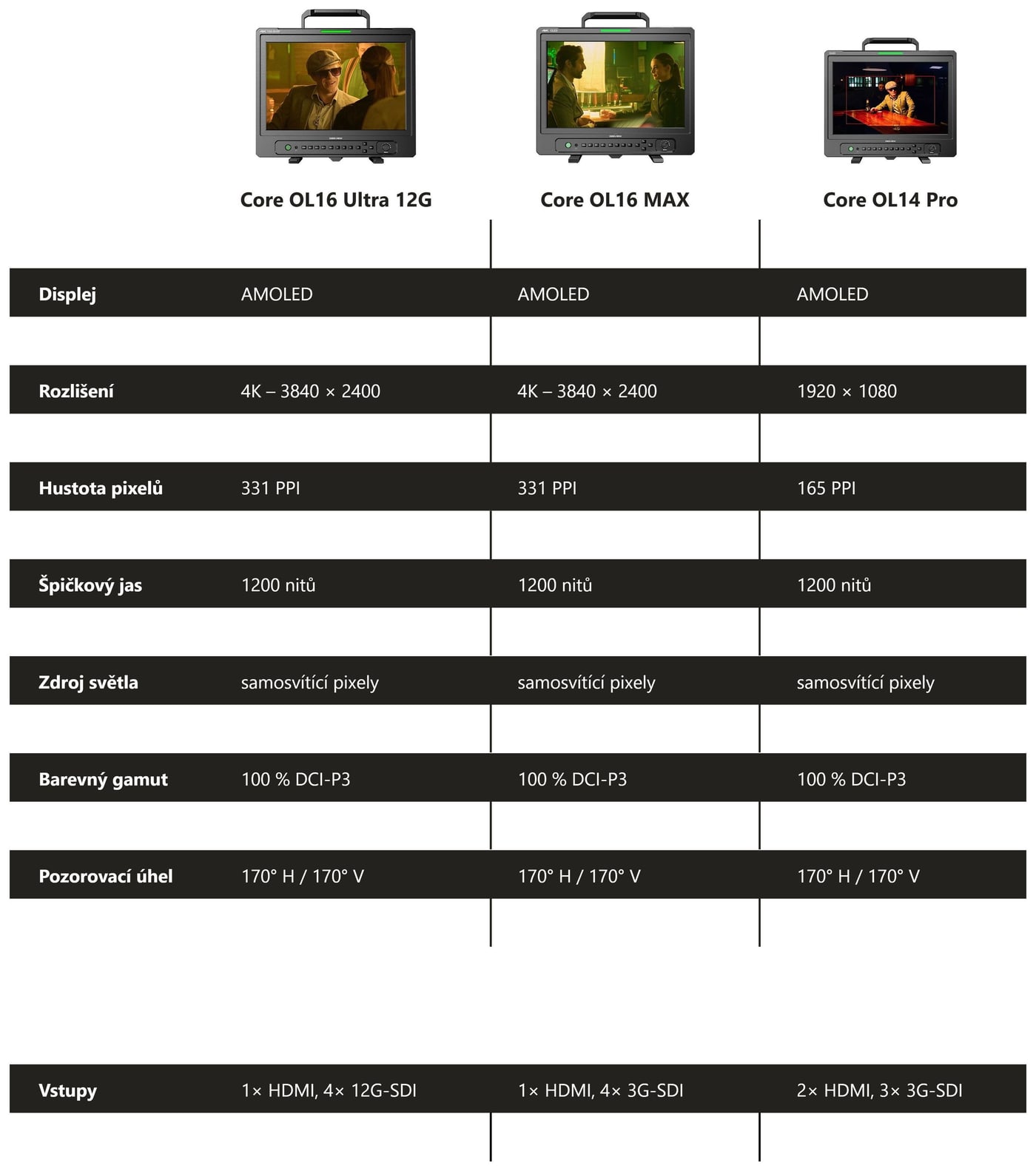

Srovnání řady Core OL

Core OL14 Pro, Core OL16 MAX a Core OL16 Ultra 12G sdílejí displej AMOLED s jasem 1200 nitů a 100% pokrytím DCI-P3. Liší se úhlopříčkou, rozlišením a vstupy – od Full HD se 3G-SDI po 4K s 12G-SDI.
