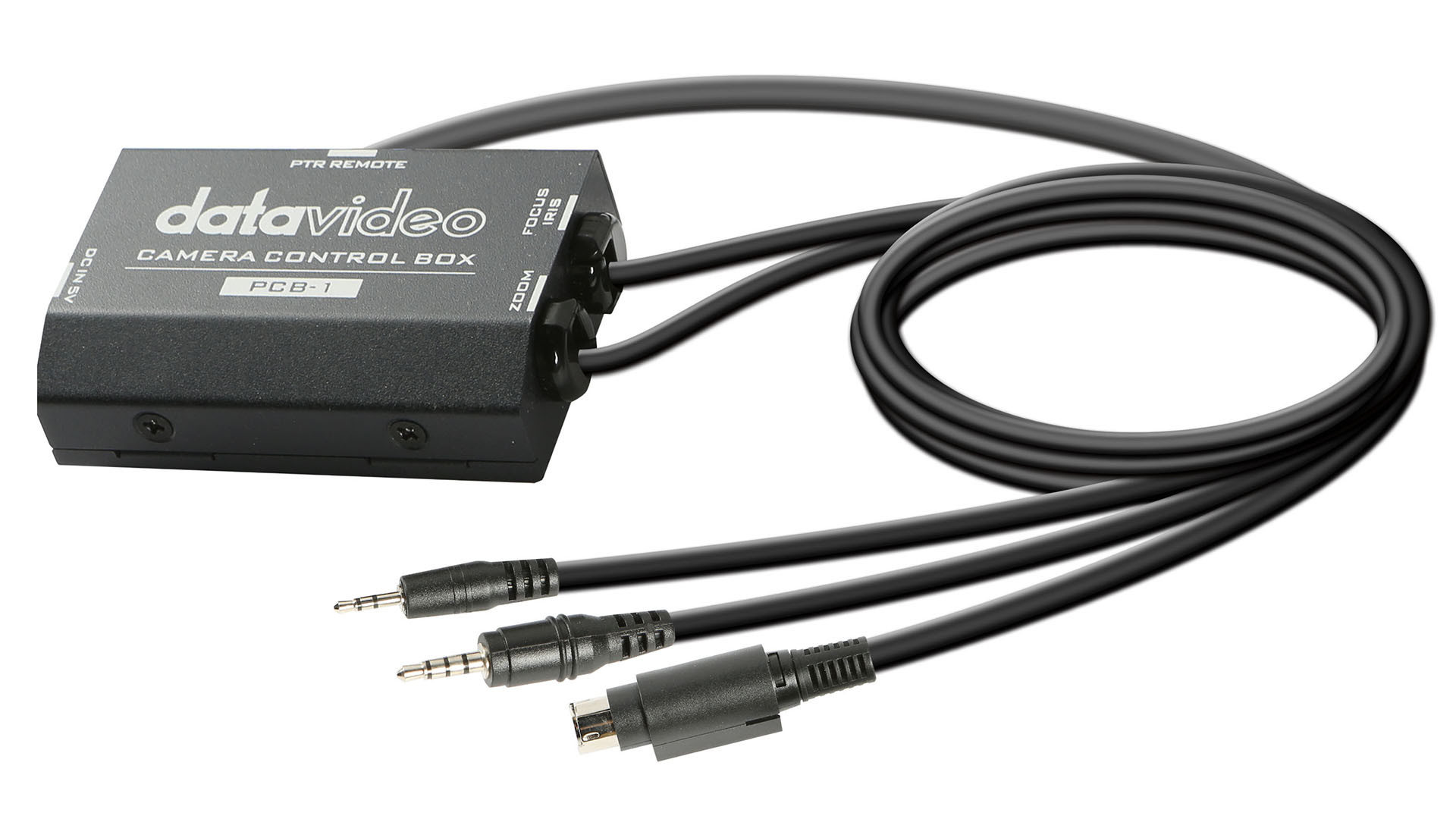

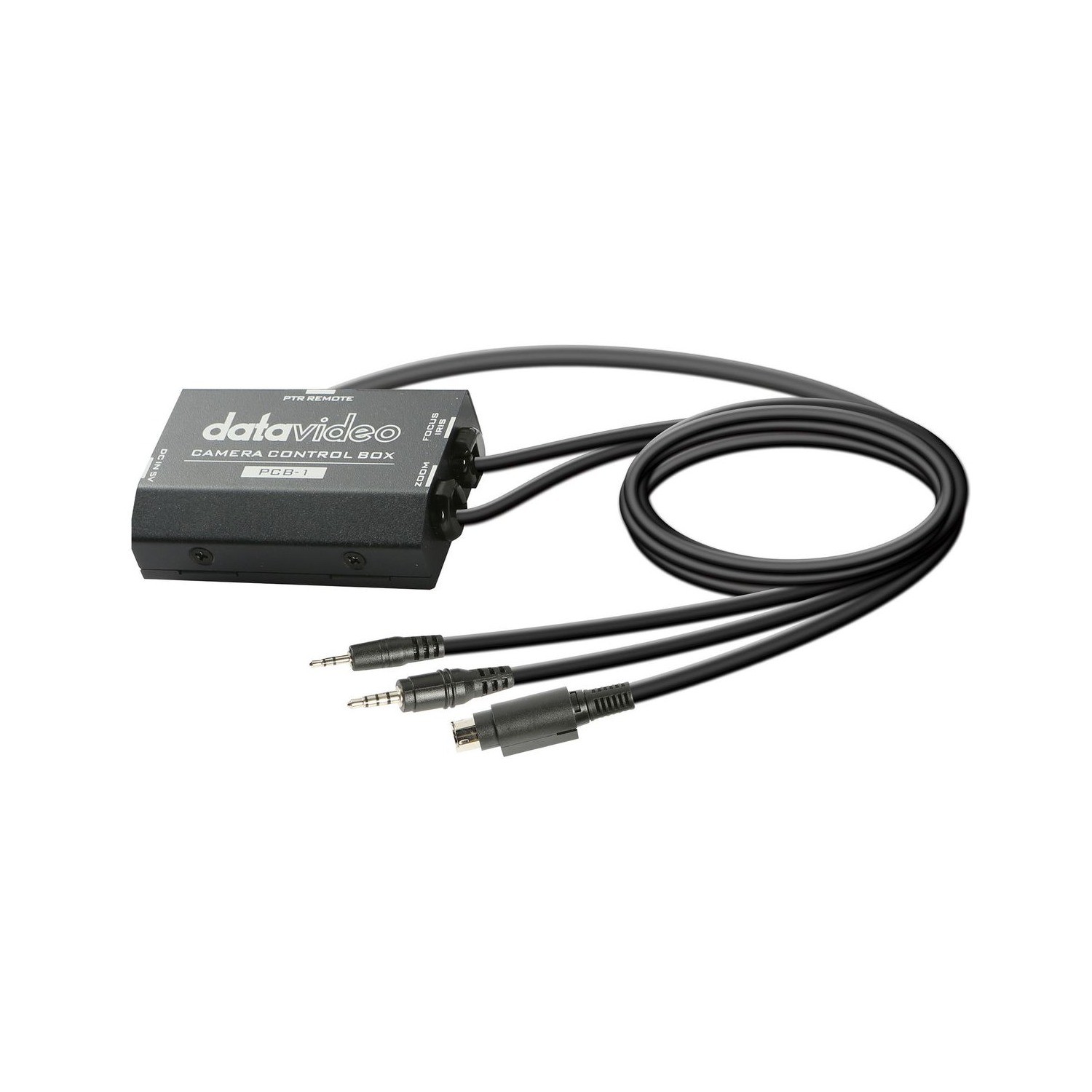

Datavideo PCB-1 řídicí jednotka kamery

Datavideo PCB-1 propojuje hlavu PTR-10 nebo PTR-10T Mark II s kompatibilní dvouportovou kamerou Panasonic. V sestavě lze na dálku ovládat zoom, ostření a clonu. PCB-1 je kompatibilní s modely Panasonic AG-UX180MC, AG-HPX265 a AG-HPX255; kamera musí mít výstup nastavený do režimu Pana 2 Port. Ovládání sestavy podporují jednotky Datavideo RMC-180 Mark II a RMC-300A i infračervený dálkový ovladač připojený k hlavě PTR.

Jednotka se k hlavě PTR připojuje osmipinovým konektorem mini-DIN. Pro ovládání kamery používá 2,5mm jack pro zoom a 3,5mm jack pro ostření a clonu. Napájí se 5 V přes micro USB; s hlavou PTR-10 Mark II může využít její napájení. Samotný box váží 135 g a bez kabelů měří 85,9 × 45,7 × 20,3 mm.

Dálkové ovládání kamery z hlavy PTR

Datavideo PCB-1 propojí kompatibilní kameru Panasonic s hlavou PTR a umožní vzdálené ovládání zoomu, ostření i clony. Podporuje modely AG-UX180MC, AG-HPX265 a AG-HPX255 v režimu Pana 2 Port; sestavu ovládáte jednotkami RMC-180 Mark II, RMC-300A nebo infračerveným ovladačem.

K hlavě PTR vede osmipinový konektor mini-DIN. Dva 3,5mm a 2,5mm výstupy předávají kameře povely pro zoom, ostření a clonu. Jednotka váží 135 g; napájí se 5 V přes micro USB nebo z hlavy PTR-10 Mark II.

3 kompatibilní modely135 g

Zapojení do kamerové sestavy

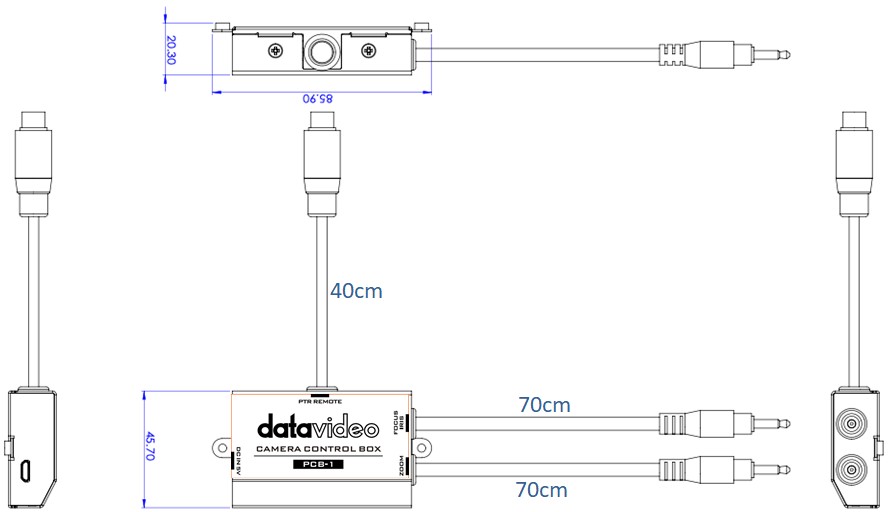

Schéma zachycuje tři pevně připojené vodiče: osmipinový mini-DIN k hlavě PTR (40 cm), 2,5mm jack pro zoom (70 cm) a 3,5mm jack pro ostření a clonu (70 cm). Kamera musí mít vzdálený výstup nastavený do režimu Pana 2 Port.
