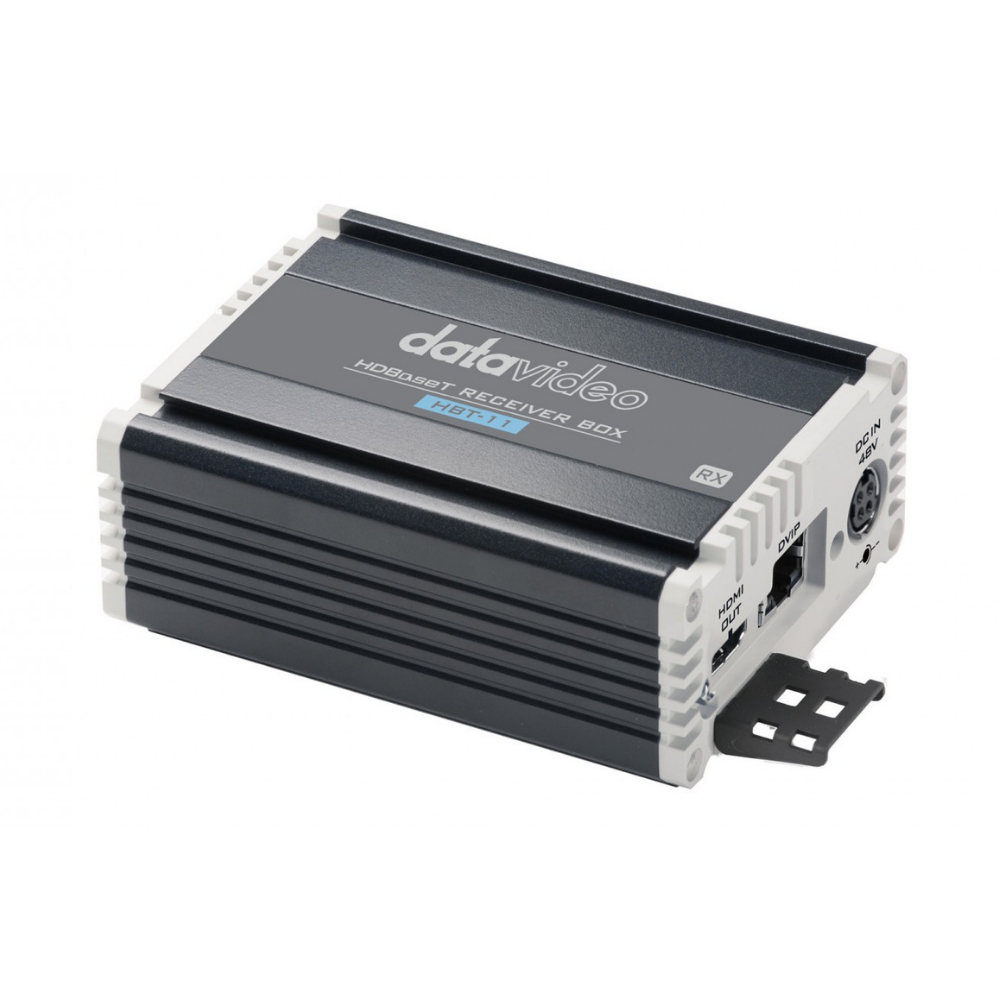

Přijímač HBT-11 rozšiřuje HDBaseT spojení mezi kompatibilním vysílačem a zobrazovacím nebo řídicím pracovištěm. Jediným kabelem Cat 5e/6/6a/7 přenáší obraz, zvuk, povely DVIP, sériové řízení RS-422/232 i napájení PoE; v režimu Full HD dosahuje trasa až 100 m. HDMI výstup podporuje formáty až 4Kp30.
Přijímač HBT-11 rozšiřuje HDBaseT spojení mezi kompatibilním vysílačem a zobrazovacím nebo řídicím pracovištěm. Jediným kabelem Cat 5e/6/6a/7 přenáší obraz, zvuk, povely DVIP, sériové řízení RS-422/232 i napájení PoE; v režimu Full HD dosahuje trasa až 100 m. HDMI výstup podporuje formáty až 4Kp30.
Podporované formáty HDMI: 3840 × 2160p při 30/29,97/25/24/23,98 Hz; 1080p při 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i při 60/59,94/50 Hz; 720p při 60/59,94/50 Hz.
PŘENOS PO JEDINÉM KABELU
Přijímač HBT-11 rozšiřuje HDBaseT spojení mezi kompatibilním vysílačem a zobrazovacím nebo řídicím pracovištěm. Jediným kabelem Cat 5e/6/6a/7 přenáší obraz, zvuk, povely DVIP, sériové řízení RS-422/232 i napájení PoE; v režimu Full HD dosahuje trasa až 100 m. HDMI výstup podporuje formáty až 4Kp30.
OBRAZ, ŘÍZENÍ A NAPÁJENÍ

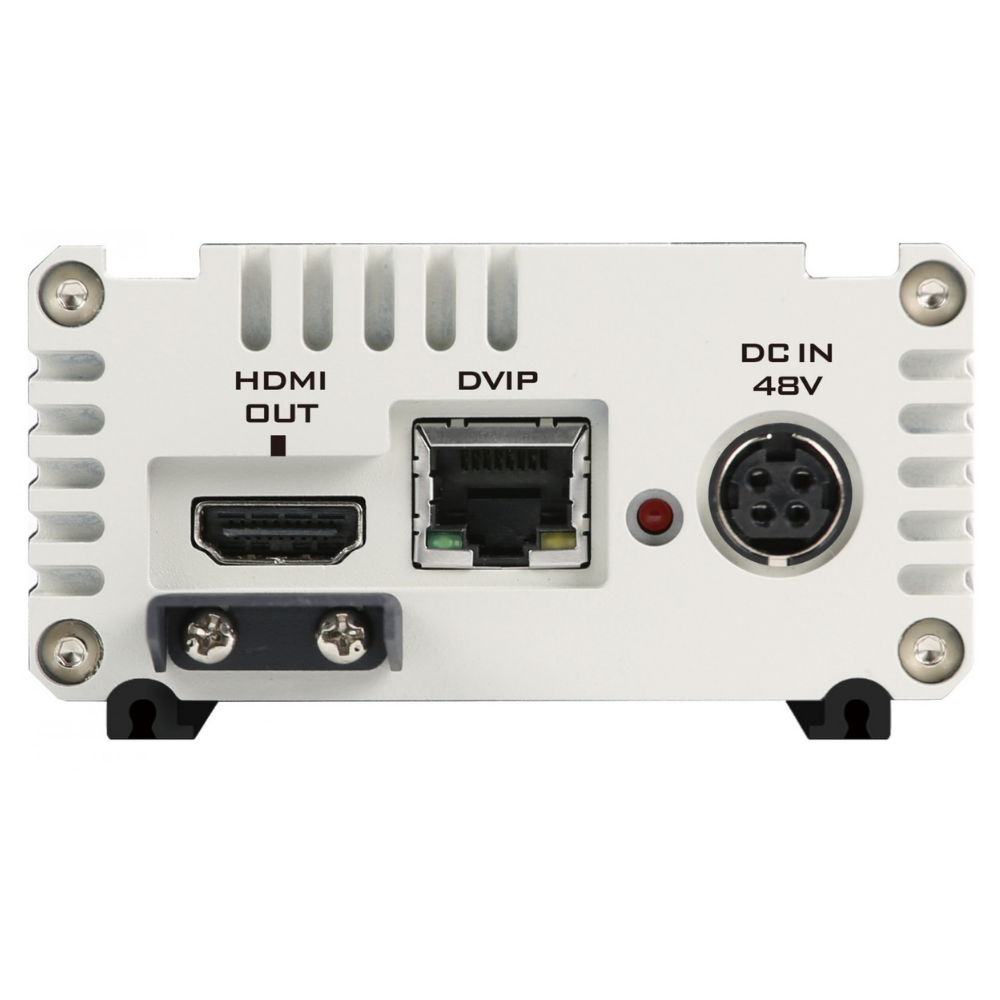

Zadní panel sdružuje vstup HDBaseT, výstup HDMI, síťové rozhraní DVIP a napájecí konektor 48 V. Při vhodné sestavě tak není nutné vést samostatné kabely pro obraz a řídicí komunikaci. HBT-11 pracuje v systému s vysílačem Datavideo HBT-10; přenos 4Kp30 je dostupný při použití kompatibilního vysílače.
SÉRIOVÉ ŘÍZENÍ RS-422 / RS-232

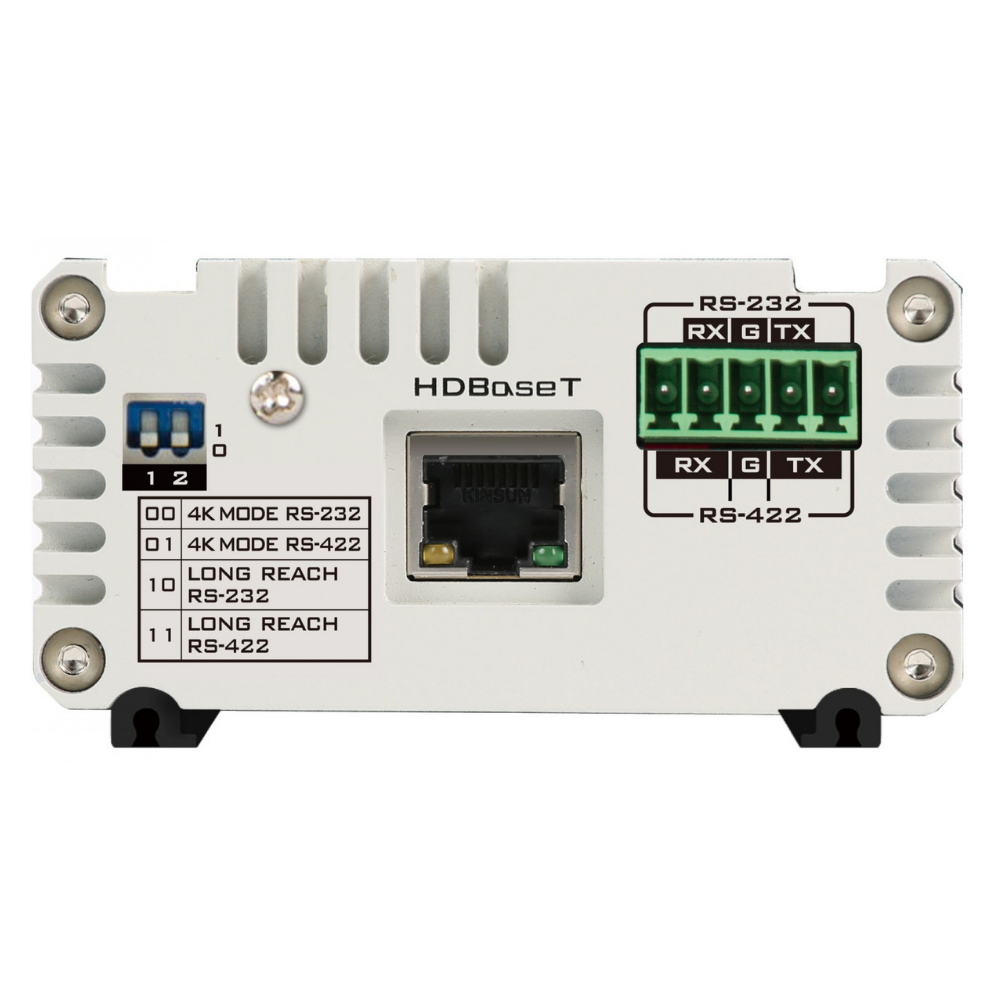

Phoenix svorkovnice zpřístupňuje sériové ovládání kamery. Přepínače na jednotce volí režim RS-232 nebo RS-422 pro standardní i režim Long Reach; konkrétní nastavení musí odpovídat protokolu a zapojení použitého zařízení.

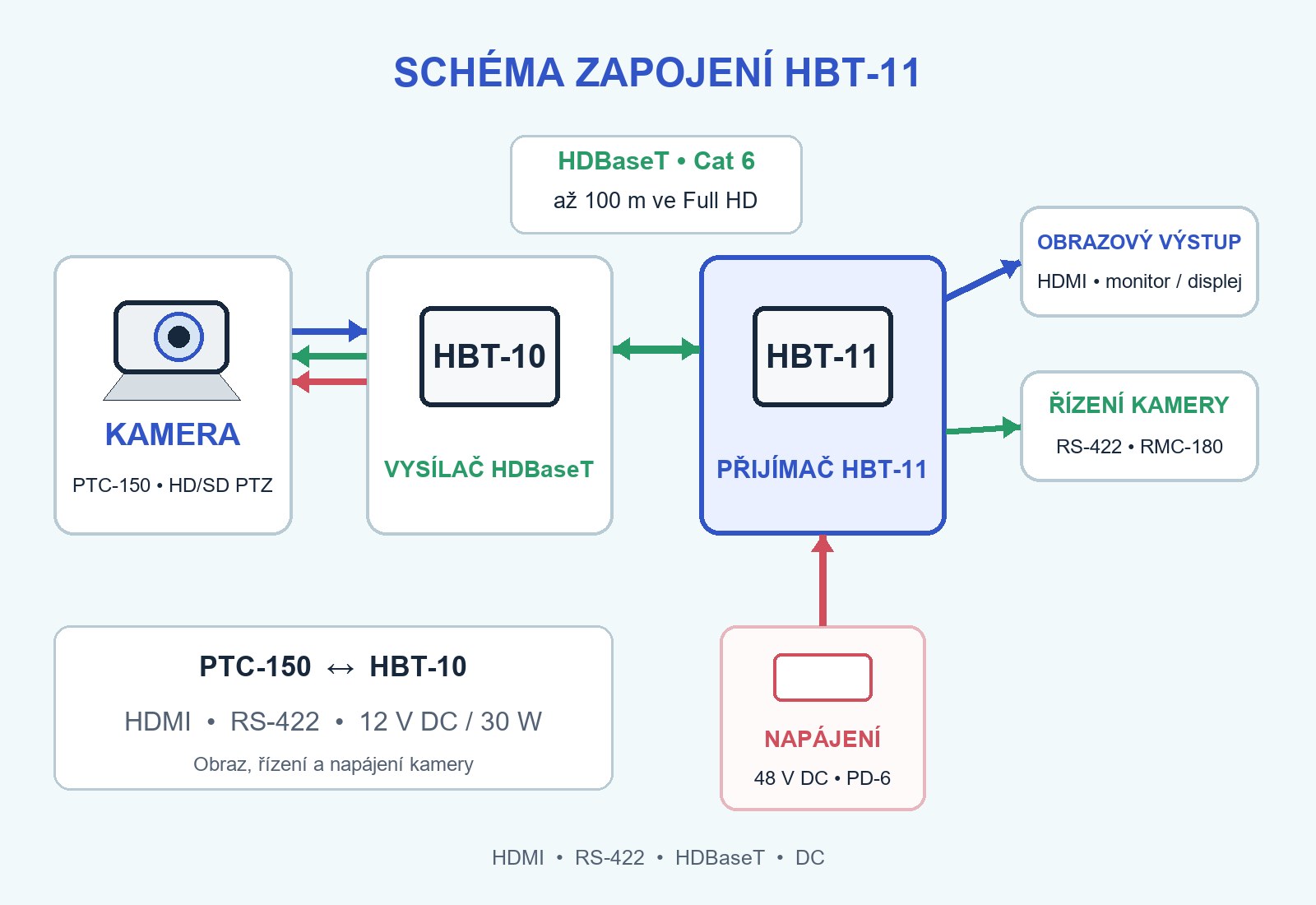

ZAPOJENÍ V SYSTÉMU HDBaseT

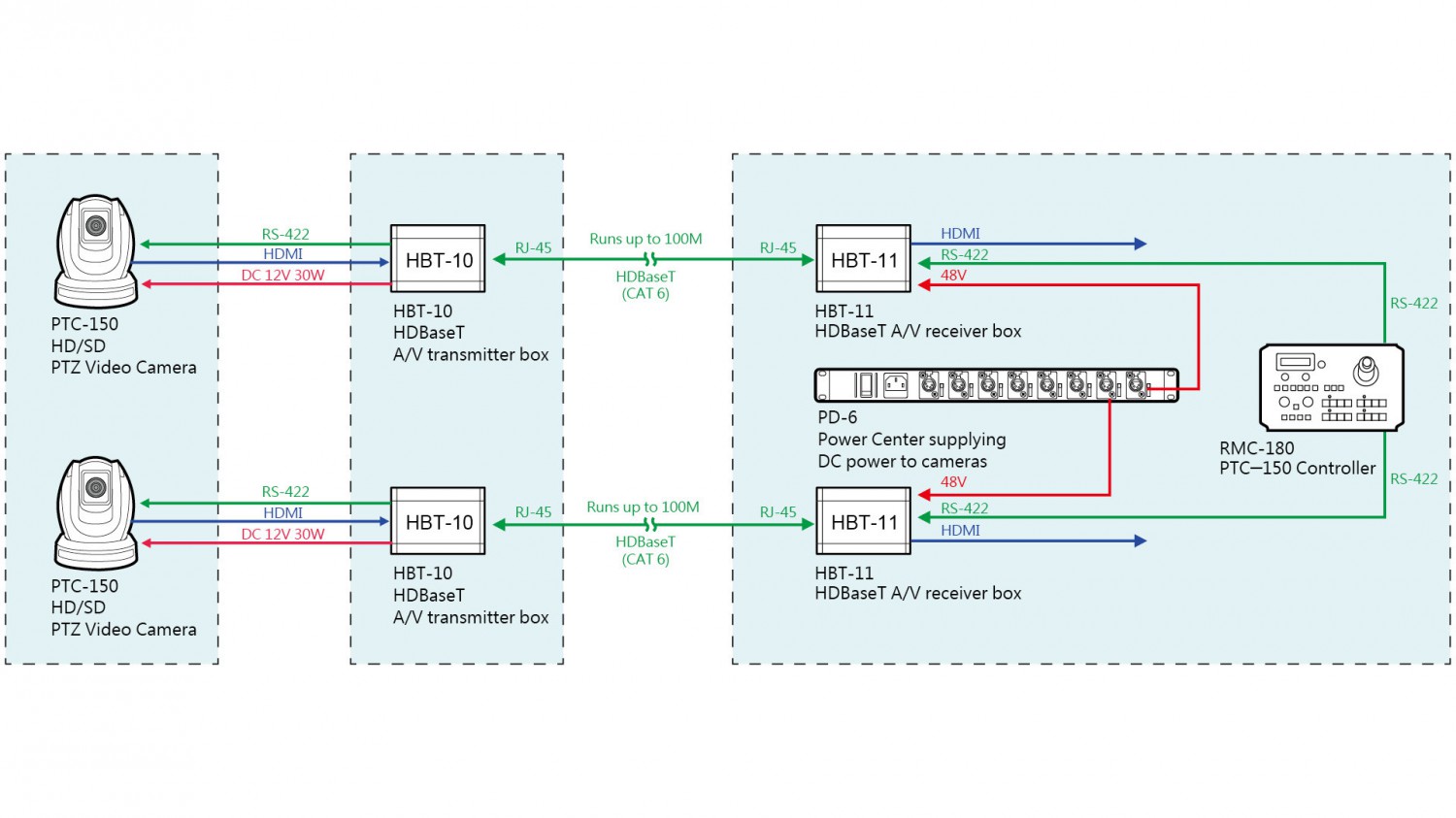

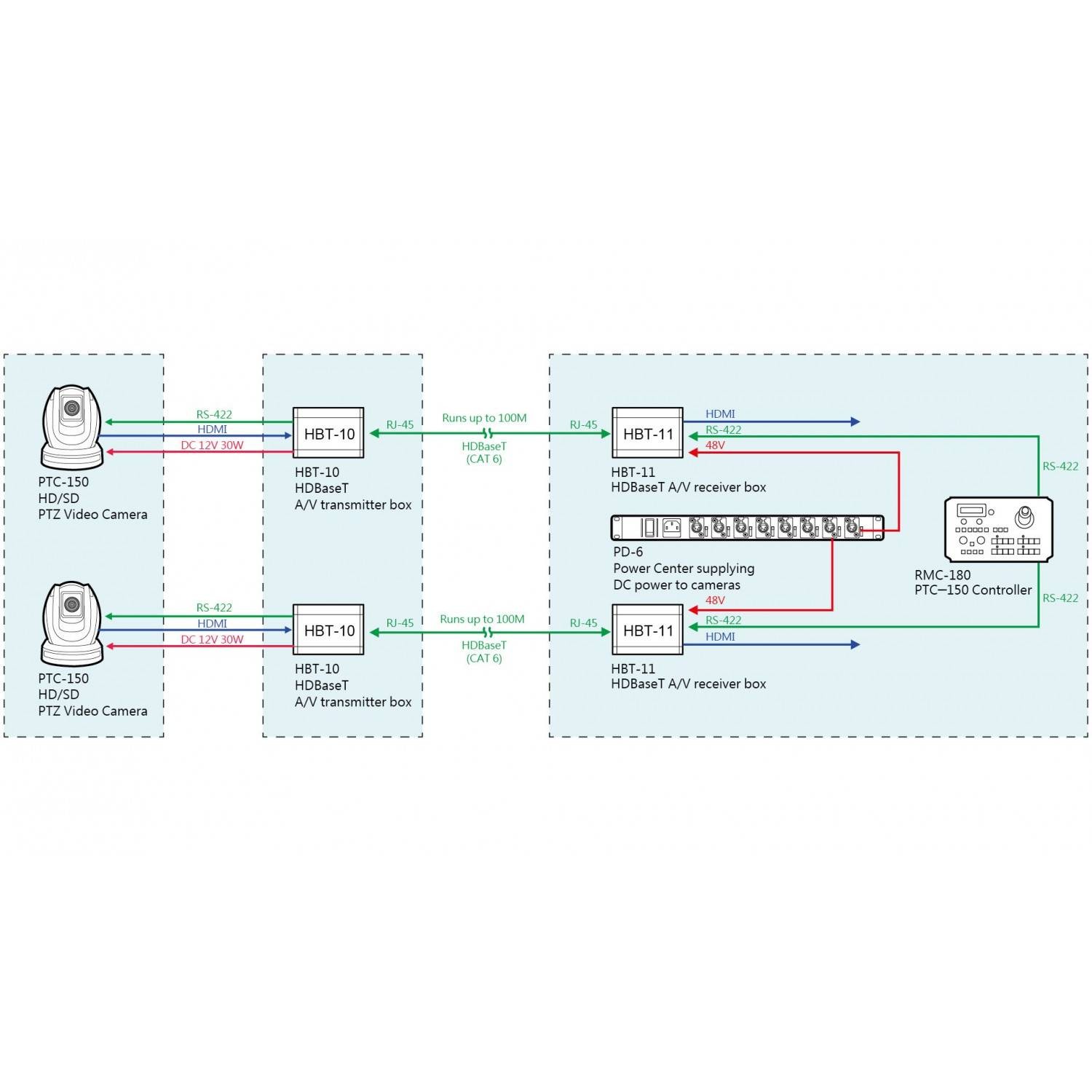

Schéma znázorňuje jednu možnou sestavu: kamera PTC-150 se propojí s vysílačem HBT-10 a přijímačem HBT-11. Přes HDBaseT vede obraz a řídicí komunikace; výstup HDMI lze připojit k monitoru a RS-422 k řídicí jednotce RMC-180. Napájení přijímače zajišťuje PD-6.
OBSAH BALENÍ
1× přijímač Datavideo HBT-11
1× napájecí adaptér 48 V
1× síťový napájecí kabel
1× adaptér Phoenix–RJ-45
SPECIFIKACE
Typ: přijímač HDBaseT
Vstup: HDBaseT přes RJ-45
Výstup obrazu: HDMI, až 3840 × 2160p30
Řízení: DVIP přes RJ-45; RS-422/RS-232 přes Phoenix svorkovnici
Přenos: obraz, zvuk, řídicí data a PoE po jednom kabelu Cat 5e/6/6a/7
Dosah: až 100 m pro Full HD; skutečný dosah závisí na rozlišení a kabelu
Napájení: DC 48 V; výstup PoE až 35 W
Rozměry: 132 × 85 × 45 mm
Hmotnost: přibližně 400 g
Provozní teplota: 0 až 40 °C
DOPORUČUJEME
Datavideo HBT-11 tvoří přijímací stranu HDBaseT spojení. Pro HDBaseT přenos obrazu a řídicích signálů jej použijte s kompatibilním vysílačem Datavideo HBT-10. Pro instalaci do racku je kompatibilní montážní sada Datavideo RMK-2.
