Canare MCVJKA-STS videojack 12G-SDI, oddělené zakončení

Dvojitý videojack Canare pro 12G-SDI do videopatchového pole, v provedení s odděleným zakončením (Straight Through): bez zasunuté patch zástrčky je horní i dolní BNC zakončený vlastním odporem 75 Ω. Prachová závěrka, upevnění dvěma šrouby.

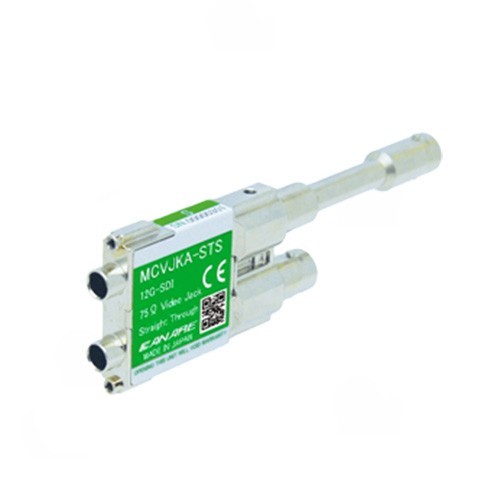

Canare MCVJKA-STS je dvojitý videojack pro 12G-SDI — jeden kanál videopatchového pole. Konstrukce je „staggered", tedy s přesazenými řadami: na zadní straně se proto dají použít BNC konektory standardní velikosti, i když je čelo pole osazené hustě.

Písmeno S v označení znamená oddělené zakončení (Straight Through). Když v jacku není zasunutá patch zástrčka, horní i dolní BNC je zakončený vlastním odporem 75 Ω a mezi sebou propojené nejsou. To je rozdíl proti provedení MCVJKA-STW (Normal Through), kde jsou horní a dolní BNC v klidovém stavu propojené.

Proti předchozí generaci MCVJK-ST* má MCVJKA lepší zpětný i vložný útlum a lepší izolaci mezi kanály, je o něco lehčí (64 g proti 67 g) a BNC vývod je otočený nastojato, takže je lépe vidět na drážku zámku a zástrčka se snáz zasouvá a vytahuje. Proti vniknutí prachu a nečistot chrání jack závěrka, do panelu se upevňuje dvěma šrouby.

Výrobce upozorňuje, že se do jacku smějí zasouvat jen mikro videopatchové kabely Canare — videozástrčky a patch kabely jiných výrobců použít nelze.
