Canare L-5CFW flexibilní 3G/HD-SDI koaxiální kabel, metráž

Canare L-5CFW je "Low Loss" flexibilný a odolný 75 ohm koaxiálny 3G/HD/SD-SDI kábel, vonkajší priemer 7,7 mm - metráž. Cena za bežný meter. 12G-SDI dokáže preniesť na 56m.

Více informací

75 Kč s DPH 62 Kč bez DPH
-+
Dostupnost
Praha 53 m, Bratislava 1762 m
Výrobce
Kód zboží:
CNRL5CFW
Přidat do porovnání
Popis produktu

Popis produktu

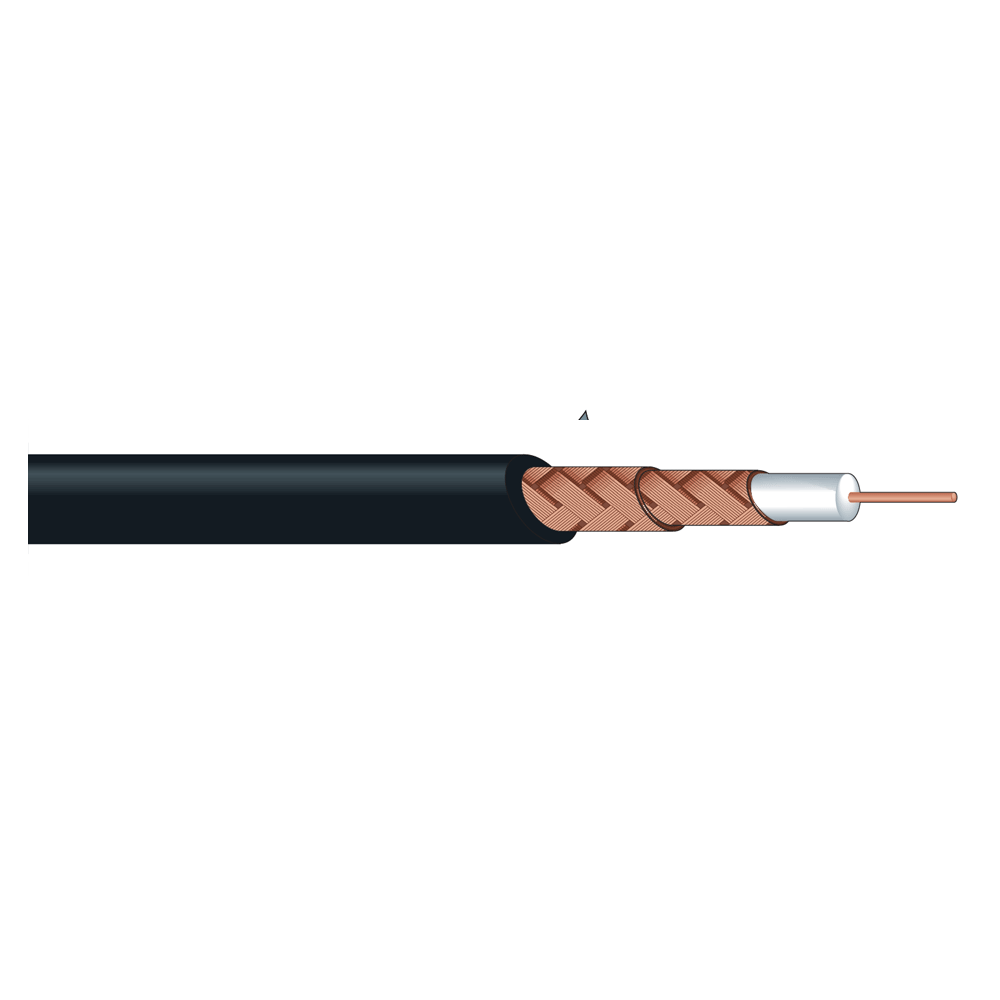

Canare L-5CFW je "Low Loss" flexibilný a odolný 75 ohm koaxiálny 3G/HD/SD-SDI kábel, vonkajší priemer 7,7 mm - metráž. Cena za bežný meter. 12G-SDI dokáže preniesť na 56m.

Využitie:

  • v súlade so špecifikáciou SMPTE 424M & 292M
  • HDTV
  • HD/SD-SDI video
  • PAL & NTSC analógové video
  • Satelitné aplikácie
  • TELCO
  • Testovacie zariadenia

  Špecifikácie:

  • Štandardne vyrábané dĺžky: 100/200m
  • Priemer plášťa (celkový priemer) v mm: 7,7
  • Hmotnosť kábla v kg/100m: 8,1
  • Centrálny vodič - počet a priemer žíl v mm: 1/1,05
  • Celkový priemer centrálneho vodiča v mm: 1,05
  • Penové dielektrikum - priemer v mm: 5,00
  • Rezistancia centrálneho vodiča v Ω/100m: 2,3
  • Rezistancia vonkajšieho vodiča v Ω/100m: 0,5
  • Teplotný rozsah: -30°C ~ +60°C
  • Statická kapacita v pF/m: 55
  • Útlm v dB/100m: 19,4

Maximálna prenosová vzdialenosť v závislosti od formátu videa

Vzdialenosť v (m) 483m 384m 333m 267m 103m 105m 56m
Frekvencia 177 Mb/s 270 Mb/s 360 Mb/s 540 Mb/s 1,5 Gb/s 3,0 Gb/s 12,0 Gb/s
SMPTE ITU-R BT.601 SMPTE 259M SMPTE 259M SMPTE 344M SMPTE ST-292

SMPTE ST-424

SMPTE ST 2082-1
Strata kábla @ 1/2 Frekvencie 30Db    @88MHz 30Db    @135MHz 30Db    @180MHz 30Db    @270MHz 20Db    @750MHz 30Db    @1,5GHz 40Db    @6GHz
Použitie  Kompozit PAL   525/625 (4:3)   525/625 (16:9)   525/625 (4:3) p60 SDI   HD-SDI 1080i HD-SDI 1080p

4K-UHD

Vyššie uvedené hodnoty sú založené na štandardoch SMPTE a môžu sa líšiť v závislosti od prijímacieho zariadenia.

Naše kritériá: Hodnota útlmu kábla nepresahuje stratu kábla SMPTE pri 1/2 frekvencii.



Parametry

Parametry

Výrobce: Canare
Kategorie: Video kabely

Hlavní parametry

Typ kabelu12G SDI
Typ kabeluSDI
Typ kabelu3G-SDI/HD-SDI
ProvedeníFlexibilní
StíněníDvojitý oplet
Jádro / KonduktorDrát
Průměr kabelu7,7mm
BarvaČerná
