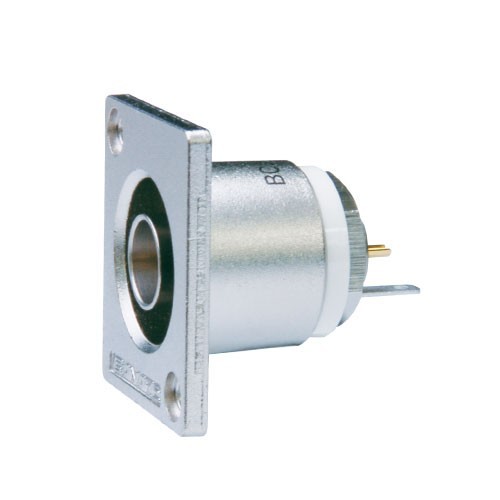

Canare BCJ-RU panelová zdířka BNC 75 Ω, zapuštěná

Panelová zdířka BNC 75 Ω se zapuštěnou přírubou velikosti ITT Cannon XLR-F77. Vodič se pájí přímo na středový kontakt z pozlacené beryliové mědi. Zpětný útlum 26 dB a více do 2 GHz.

Canare BCJ-RU je panelová zdířka BNC pro 75Ω video. Canare u celé této řady klade důraz na impedanční přizpůsobení — zpětný útlum je 26 dB a více do 2 GHz, takže se signál na přechodu panelem neodráží.

Jde o typ s přímým zapojením: kabel se nepřipojuje konektorem, ale pájí se přímo na středový kontakt zdířky. Ten je z beryliové mědi, která má dobré pružné vlastnosti a nepovolí ani po stovkách zasunutí, a je pozlacený.

Příruba má velikost ITT Cannon XLR-F77 a montáž je zapuštěná — zdířka je zatažená za čelo příruby, aby ji náraz nepoškodil. Canare dělá tutéž zdířku i s přírubou Neutrik řady D (BCJ-RUD); obě mají stejnou povrchovou úpravu, takže se dají na jednom panelu míchat, aniž by to bilo do očí.

Má-li být zdířka odizolovaná od panelu, použije se izolační sada Canare IU-7/16; montážní otvor se pak vrtá na rozměr pro IU-7/16.
