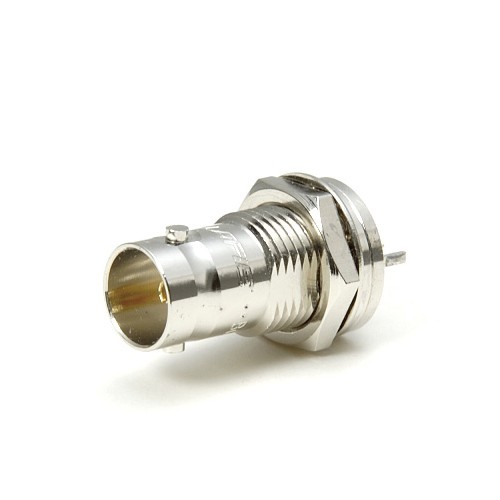

Canare BCJ-FPC zdířka BNC 75 Ω na plošný spoj, matice zepředu

Zdířka BNC 75 Ω pro montáž na desku plošných spojů: vývody přímé, do panelu se upevňuje maticí zepředu. Středový kontakt z pozlacené beryliové mědi, zpětný útlum 26 dB a více do 1 GHz.

Canare BCJ-FPC je zdířka BNC pro 75Ω video určená k montáži na desku plošných spojů. Vývody jsou přímé a do panelu se zdířka upevňuje maticí zepředu, takže se dá dotáhnout z čela přístroje.

Zdířky s montáží na plošný spoj šetří práci i peníze: odpadá kabeláž mezi deskou a panelem a s ní i všechno odizolovávání a osazování konektorů na propojovací vodiče.

Středový kontakt je z beryliové mědi s dobrými pružnými vlastnostmi a je pozlacený. Zpětný útlum je 26 dB a více do 1 GHz.

Má-li být zdířka odizolovaná od panelu, u typu s maticí zepředu se použije izolační sada Canare IU-7/16 a montážní otvor se vyvrtá na její rozměr.

Výrobce upozorňuje, že konektory pro montáž na plošný spoj se po pájení zásadně nemají mýt.
