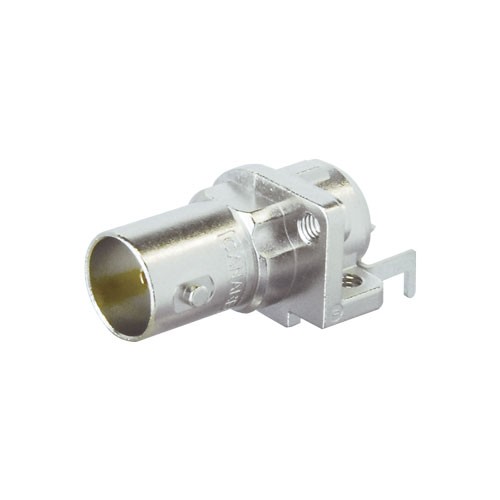

Canare BCJ-BPLHA zdířka BNC 75 Ω na plošný spoj, úhlová

Zdířka BNC 75 Ω pro montáž na desku plošných spojů s vývody do pravého úhlu. Do panelu se upevňuje šroubem M2.6 zepředu, rozteč konektorů 16 mm. Středový kontakt z pozlacené beryliové mědi.

Canare BCJ-BPLHA je zdířka BNC pro 75Ω video určená k montáži na desku plošných spojů. Vývody míří do pravého úhlu, takže deska leží rovnoběžně s panelem.

Do panelu se zdířka upevňuje šroubem M2.6 zepředu — dá se tedy namontovat z čela přístroje, aniž by se muselo dovnitř. Rozteč mezi konektory je 16 mm, což dovolí osadit panel opravdu hustě. Úhlové provedení jde navíc přišroubovat k desce, takže se při pájení nikam nehne a práce jde od ruky.

Zdířky pro montáž na plošný spoj citelně srazí cenu osazení: odpadnou propojovací vodiče mezi deskou a panelem i jejich koncová úprava.

Středový kontakt je z beryliové mědi s dobrými pružnými vlastnostmi a je pozlacený. Zpětný útlum je u úhlového provedení 26 dB a více do 1,5 GHz a 20 dB a více do 3 GHz.

Dvě upozornění výrobce: rozteč montážních otvorů v desce má BCJ-BPLHK jinou než BCJ-BPLHA, takže modely nejsou zaměnitelné jedna ku jedné; a konektory pro montáž na plošný spoj se po pájení zásadně nemají mýt.
