Blackmagic Design Smart Videohub 40x40 / SYNTEX.CZ

Prvnísměrovače se smíšeným formátem SD, HD aUltra HD na světě!

Představujeme vzrušující novinku Smart Videohub, první směrovače se smíšeným formátemUltra HD na světě s vestavěným monitorováním videa a ovládáním směrovače otočným knoflíkem. Smart Videohub obsahuje nejnovější 6G-SDI nebo 12G-SDItechnologiiv závislosti na modelu, takže můžete současně připojit a směrovat jakoukoli kombinaci SD, HD a Ultra HD videa, a to až do vysoké snímkové frekvence 2160p60, vše na stejném routeru současně! Získáte také revoluční nové vizuální směrování, kterévám umožňuje vidět připojení routeru jako video na vestavěném LCD displeji , zatímco posouváte knoflík a vybíráte směrování. Nyní můžete směrovat své video jednoduše tím, žese na podíváte na video!

Ideální pro přenosné použití

Vysílací směrování, které se snadno používá!

Smart Videohub je ideální pro vysílání, post nebo živou produkci! Velmi kompaktní velikost Smart Videohubuznamená, že je ideální pro použití ve velkých vysílacích systémech nebo přenosných mini stojanech pro živou produkci, kde se kamery, přepínače, nahrávání a monitory jednoduše připojí k Smart Videohubu. Nyní se můžete vyhnout chaotickému přepojování kabelů, protože vše můžete připojit k routeru a pak rychle měnit připojení od úlohy k úloze bez přepojování jediného kabelu!

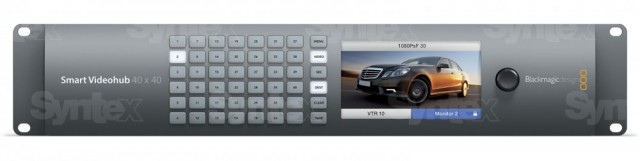

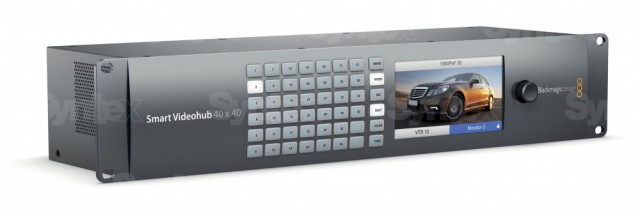

Kompaktní design

Inovativní ovládání a monitorovánív kompaktním provedení!

Krásný design Smart Videohubu z obráběného hliníku je vybavennovým inovativním ovládáním pro monitorování videa . Nyní můžete vizuálně směrovat video, protože na vestavěném monitoru vidíte současně živé video, popisky křížových připojení a zobrazené TV formáty. Výběr můžete provádět otáčecím knoflíkem nebo přepínat video pomocí speciálního tlačítkového panelu. Vyberte si ze tří úžasných modelů! Smart Videohub 12x12, 20x20 a 40x40 jsou vybaveny novým úžasným ovládacím panelem, vestavěným zdrojem napájení, síťovým ovládáním a pokročilými 6G-SDI přípojkami v kompaktním provedení. Všechna nastavení IP můžete dokonce konfigurovat na přední straně jednotky bez počítače!

Vizuální směrování

Směrujte video pohledem!

Procházejte video rychlostí blesku! Super rychlé ovládání knoflíku Smart Videohub vám umožní vybírat křížové body směrovače a zároveň zobrazovat živé video v kombinaci s vlastními popisky na obrazovce. Pořadí procházení je uspořádáno abecedně, takže snadno najdete křížový bod, který hledáte! Ovládání otočným knoflíkem v kombinaci s vizuálním směrováním je nejrychlejší způsob směrování! Představte si, že procházíte svými spoji a zároveň si je prohlížíte jako živé video na displeji LCD! Popisky na obrazovce podporují unicode, takže fungují i v jiných než římských znakových sadách, jako je čínština, japonština, ruština, němčina, francouzština, španělština a další. To znamená, že pokud máte štítky v japonštině, zobrazí se na předním panelu v japonštině přesně stejně jako naovládacím panelu softwaru v počítači.

Vestavěné sledování videa!

Vestavěné monitorování videa, štítků a formátů!

Nyní můžete sledovat veškeré živé video připojené k vašemu Videohubu. Vestavěný displej LCD vám umožní sledovat video prakticky ve všech televizních formátech! To znamená, že nepotřebujete samostatný externí monitor, protože je zabudován v předním panelu samotného routeru! Můžete se podívat na na jakýkoli zdroj nebo cíl a ověřit si, že správné videovstupy jsou posílány na správné videovýstupy. Vestavěný monitoring je ideální, když je málo místa, například v miniaturních stojanech a vysílacích vozech.

Spousta připojení

Velikost až 40 x 40 pro pokročilé aplikace směrování!

Pokud potřebujete větší směrovače pro seriózní zařízení velkých rozměrů, řada Smart Videohub nabízí potřebné možnosti. Můžete si vybrat z modelů s malou velikostí 12 x 12, až po 20 x 20 a obrovské 40 x 40 zdrojů a cílů, všechny s technologií 6G-SDI. Pro externí dálkové ovládání je k dispozici Ethernet, takže můžete také směrovat z výběru hardwarového ovládacího panelu pro počítač Mac nebo Windows. Pro integraci do vysílacích systémů je součástí balení ovládání RS422 a směrovač podporuje tri-sync a black burst reference.

rozlišení 1080p60 HD

2160p30 Ultra HD

2160p60 Ultra HD

Multi Rate 6G-SDI

Práce s SD, HD a Ultra HD

Všechny modely Smart Videohub jsou vybaveny 6G-SDI připojeními pro práci se standardní snímkovou frekvencí Ultra HD videa, při zachování plné kompatibility se všemi vašimi SD a HD-SDI zařízeními. Získáte perfektní kvalitu připojenívidea SDI s flexibilitou pro práci vjakémkoli televizním formátu, který chcete, stejně jako 4:2:2 nebo 4:4:4 vzorkování barev. I když nyní nepracujete v Ultra HD , můžete pracovat v SD nebo HD idnes a být připraveni na Ultra HD , až to budete potřebovat.

Pokročilé 12G-SDI

Umožňuje vysokou snímkovou frekvenci Ultra HD formátů!

Pokročilý technologický model Smart Videohub 12G vám nabízí všechny stejné skvělé funkce a výhody jako 6G-SDI, jeho 12G-SDI připojení však běží dvojnásobnou rychlostí, takže můžete připojit zařízení, které pracuje s vysokou snímkovou frekvencí videa Ultra HD 2160p60 přes jediný kabel! Vysoká snímková frekvence Ultra HD se stává video standardem budoucnosti, protože umožňuje vysílacím společnostem používat stejný pracovní postup 60 snímků za sekundu pro rychlou akční živou produkci, jaký se používá v HD, ale získat vyšší kvalitu Ultra HD. Úžasná ostrost a plynulost pohybu 60 snímků za sekundu Ultra HD představuje špičku ve vysílání a model 12G-SDI si s ním a se všemi ostatními formáty SD, HD a Ultra HD snadno poradí, a to na stejném směrovači ve stejnou dobu. Buďte připraveni nabudoucnost s 12G-SDI.

Smart Videohub 12G 40x40

První 12G-SDIrouter na světě s vysokou snímkovou frekvencí Ultra HD 2160p60!

Představujeme vám neuvěřitelnou novinku Smart Videohub 12G 40x40, router s nejpokročilejší technologií na světě pro všechny formáty videa SD, HD a Ultra HD, a to až do rozlišení 2160p60! Ultra HD se rychle prosazuje, takže nikdy nevíte, kdy budete potřebovat připojit 12G-SDIdevisesdo svých systémů. Smart Videohub 12G zaručuje, že bude vždy připraven směrovat signály z nejnovějších přepínačů, kamer, dek, monitorů a dalších zařízení.Protože Smart Videohub 12G 40x40 je vybaven multirate 12G-SDI na konektorech BNC SDI, funguje sevšemi vašimi stávajícími SD a HD zařízeními a je plně kompatibilní s nejnovějšími zařízeními s vysokou snímkovou frekvencí Ultra HD. To znamená, že jej můžete nasadit jako náhradu za stávající směrovač ještě dnes, aniž byste museli přepojovat celé zařízení! Smart Videohub 12G vám dává jistotu, že můžete směrovat jakýkoli SD, HD nebo Ultra HD signál z jakéhokoli zařízení dnes i v budoucnu!

Smart Videohub CleanSwitch 12x12

Čistépřepínání a resynchronizace živého vysílání bez závad

Když potřebujete čistě přepínat mezi zdroji videa na monitory nebo přímo do vysílání, potřebujete časované nebo genlockované signály. Pokud nemůžete zaručit dokonale časované zdrojové signály, ale přesto potřebujete čistě přepínat , pakje Smart Videohub CleanSwitch 12x12 speciální model Videohubu, který je vybaven resynchronizací na všech vstupech , takže vždy získáte dokonale čisté kanály ! Smart Videohub CleanSwitch 12x12 má všechny stejné skvělé funkce jako Smart Videohub 12x12 a navíc obsahuje plnou resynchronizaci na každém vstupu, takže router automaticky přečasuje všechny vstupy a zajistí tak čisté, bezchybné přepínání mezi křížovými body routeru. Zdroje se stejným rozlišením a stejnou snímkovou frekvencí lze dokonce vyvést přímo do éteru pro plynulou, pouze střihovou produkci. Stejně jako všechny modelySmart Videohub můžete ovládat Smart Videohub CleanSwitch přímo z předního panelu nebo vzdáleně přes ethernet pomocí softwaruVideohub Control Panel na počítači Mac nebo PC.

Smart Videohub CleanSwitch 12x12 diagram

Nesynchronizovaný
Zdroje

Opětovná synchronizace a
Clean Switch

Více zdrojů formátu videa

Vstup signálu Ultra HD

vstup signálu 1080 HD

vstup signálu 720p

Vstup signálu NTSC

Cílová umístění více formátů videa

Výstup signálu Ultra HD

výstup signálu 1080 HD

výstup signálu 720p

Výstup signálu NTSC

Všechny formáty videa současně

Různé formáty, snímkové frekvence a rozlišení současně!

Smart Videohub obsahuje multiformátovou technologii, takže můžete současně připojit zařízení SD, HD a Ultra HD na stejném směrovači. Produkty SDI od společnosti Blackmagic Design automaticky detekují formát videa SDI při jeho změně a okamžitě přepínají standardy. To znamená, že můžete bez problémů pracovat v NTSC a PAL SD, 720 a 1080 HD a dokonce 2160 Ultra HD s libovolnou snímkovou frekvencí, a to vše současně na jediném směrovači!

Kvalita Ultra HD, kompatibilita s HD!

Vysílací průmysl video standard budoucnosti

Získejte úžasný obraz, který je tak detailní, jako byste tam byli! S Ultra HD získáte čtyřikrát vyšší rozlišení než běžné video v rozlišení 1080 HD pro obrovskou velikost snímku 3840 x 2160. Nový Smart Videohub snadno zvládá obrovské přenosové rychlosti videa v plném rozlišení Ultra HD i SD a HD videa. Ultra HD je vysílacím standardem budoucnosti a produkce obsahu 4K se zrychluje! Pokročilé 6G-SDI multiformátové připojení Smart Videohub je kompatibilní s vaším stávajícím zařízením SD-SDI a HD-SDI i nejnovějším zařízením Ultra HD.

Externí softwarové ovládání

Ovládejte směrování prostřednictvím sítě na počítačích Mac a Windows!

Pokud chcete svůj Smart Videohub ovládat odkudkoli, pak je přiložený bezplatný ovládací software Videohub pro Mac a Windows ideálním řešením. Ovládací software Videohub má skvěle vypadající rozhraní s úžasnými tlačítky s ikonami. Při použití s dotykovým počítačem získáte fantastický velkoplošný ovládací panel XY! Můžete si dokonce stáhnout softwarový ovládací panel pro Apple iPad®, který vám umožní používat jej jako fantastický, levný panel prorouter s dotykovou obrazovkou , je zdarma v App Store!

Hardwarové ovládací panely

Přidejte neuvěřitelnéhardwarové ovládací panely pro montáž do racku

Pro specializované panely vzdáleného směrovače si můžete vybrat mezi Videohub Smart Control Pro a Videohub Master Control Pro. Oba volitelné panely se připojují k síti přes Ethernet a mohou ovládat jakýkoli model Videohub. Videohub Smart Control Pro je ideální pro přímé střihové směrování ve stylu sběrnice na monitory nebo paluby, zatímco Videohub Master Control Pro vám poskytne plné ovládání otočným knoflíkem a přímézadávání štítků s LCD displejem, na kterém uvidíte štítky křížových bodů routeru. S dálkovými panely Blackmagic Videohubzískáte dokonalou integraci a nepřetržitou spolehlivost vysílání !

Vlastní ovládání

Bezplatná sada pro vývojáře softwaru!

Přizpůsobte si možnosti ovládání pro jakoukoli instalaci! Videohub vám umožní vytvořit si vlastní ovládání směrovače pomocí bezplatné sady pro vývojáře softwaru. Jako vývojáři simůžete stáhnout Videohub SDK pro ukázkový kód a informace o ovládacím protokolu. Získáte všechny informace, které potřebujete k vytvoření vlastního hardwarového nebo softwarového dálkového ovládání. Protokol RS-422 můžete také použít k ovládání zařízení Videohub jako podřízeného zařízení pro přepínání křížových bodů směrovače nebo dokonce použít pokyny telnetu z počítače.

OBSAH BALENÍ

Chytrý Videohub 40x40

SD karta se softwarem a návodem

SPECIFIKACE

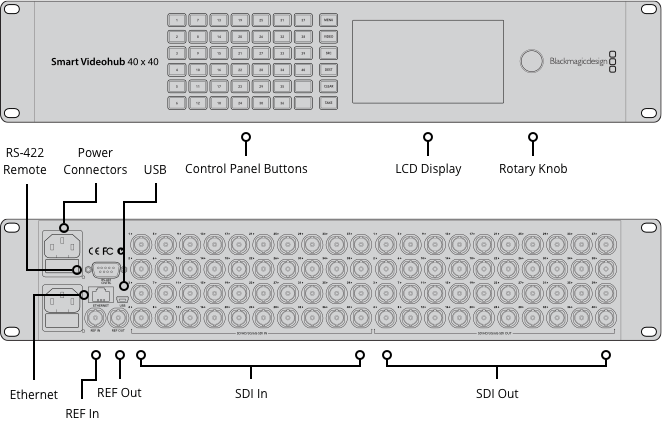

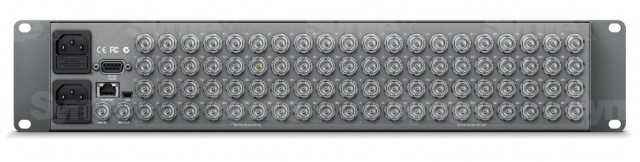

Připojení

Video vstupy SDI

40 x 10bitové SD-SDI, HD-SDI a 6G-SDI.

Video výstupy SDI

40 x 10bitové SD-SDI, HD-SDI a 6G-SDI.

Rychlosti SDI

DVB-ASI, 270 Mb, 1,5G, 3G, 6G.

Opakovaná synchronizace videovstupů

Žádné

Přesměrování SDI

Na všech výstupech SDI, automatické přepínání mezi videem ve standardním rozlišení, vysokém rozlišení nebo 6G-SDI.

Referenční vstup

Tri-Sync nebo Black Burst.

Referenční výstup

Výstup referenční zakončovací smyčky.

Připojení ovládacího panelu

Ethernet.

Sériové ovládací připojení

DB-9 RS-422.

Podpora více rychlostí

Automatická detekce SD, HD nebo 6G-SDI. Současné směrování videa 4K, HD, SD a DVB-ASI.

Aktualizace

USB.

Ovládání směrovače

40 tlačítek pro místní ovládání Videohubu. 6 tlačítek a rolovací kolečko pro ovládání LCD displeje nebo RJ45 Ethernetu.

Konfigurace směrovače

Prostřednictvím LCD displeje na předním panelu nebo RJ45 Ethernet. USB pouze pro aktualizaci firmwaru a nastavení IP adresy.

Ovládání směrovače přes RS-422

1 x vstup pro ovládání přepínání křížových bodů směrovače.

Standardy

Standardy videa SD

525i59,94 NTSC, 625i50 PAL

Video standardy HD

720p50, 720p59,94, 720p60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30
1080i50, 1080i59,94, 1080i60

video standardy 2K

2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23,98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Video standardy Ultra HD

2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30

video standardy 4K

4K DCI 23,98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29,97p, 4K DCI 30p

Shoda s SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A a B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656 a ITU-R BT.601

Vzorkování videa SDI

4:2:2 a 4:4:4.

Vzorkování zvuku SDI

Televizní standardní vzorkovací frekvence 48 kHz a 24 bitů.

Přesnost barev SDI

10bitové 4:2:2 a 4:4:4.

Barevný prostor SDI

YUV nebo RGB.

Automatické přepínání SDI

Automaticky volí mezi SD-SDI, HD-SDI, 6G-SDI a DVB-ASI na každém vstupu, takže na každém vstupu může běžet jiný televizní standard.

Podpora metadat SDI

Pomocná data pro identifikaci užitečného zatížení videa podle SMPTE 352M.

Řízení

Vestavěný ovládací panel

40 tlačítek pro místní ovládání Videohubu se 6 tlačítky a rolovacím kolečkem pro ovládání nabídky. 2.barevný displej s úhlopříčkou 2 palce.

Externí ovládací panel

Obsahuje softwarový ovládací panel Blackmagic Videohub pro počítače Mac a Windows. Podporuje hardwarové panely Blackmagic Smart Control a Blackmagic Master Control. Obsahuje Blackmagic Videohub SDK a Ethernet Videohub Control Protocol.

Software

Softwarové ovládání

Ovládání směrovače zdarma v ceně pro Windows™ a Mac™.

Interní aktualizace softwaru

Prostřednictvím přiložené aktualizační aplikace.

Operační systémy

Mac 10.15 Catalina,
Mac 11.1 Big Sur nebo novější.

Windows 10, 64bit.

Zobrazení

Zobrazuje

Vestavěný 5palcový displej LCD pro video a nastavení nabídky.

Požadavky na napájení

Napájení

2 x interní 100 - 240 V AC. Vyžadují se napájecí kabely IEC.

Ochrana proti výpadku napájení

Křížová spojení zachována a okamžitě obnovena při zapnutí napájení.

Spotřeba energie

58 W

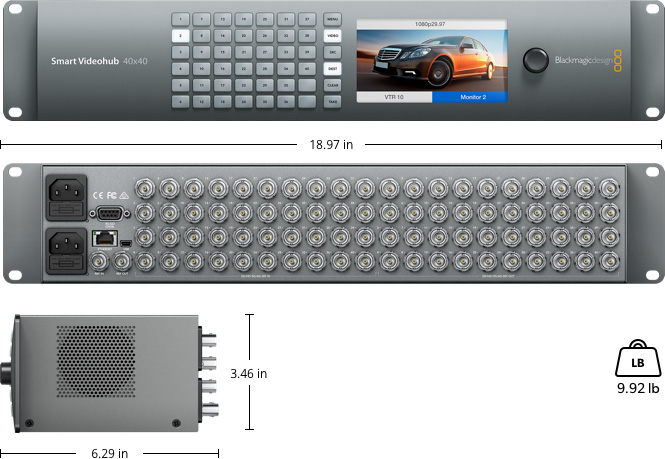

Fyzické specifikace

Fyzická instalace

velikost 2 rackových jednotek. Hloubka menší než 6 palců.

Specifikace prostředí

Provozní teplota:
0° až 40° C (32° až 104° F)

Teplota skladování:
-20° až 45° C (-4° až 113° F)

Relativní vlhkost vzduchu:
0 až 90 % bez kondenzace

Záruka

3letá omezená záruka výrobce a 12měsíční záruka na přední panel.
