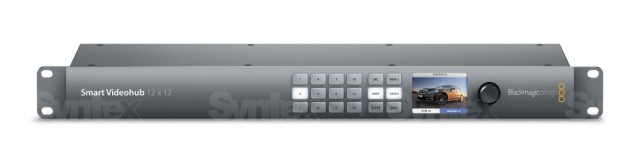

Nové modely kompaktních routerů od Blackmagic Design nahrazují SD/HD produkty Micro Videohub a Smart Videohub. Nové verze nabízejí nižší pořizovací cenu, podporu moderních 6G-SDI a Ultra HD standardů a obsahují zabudovaný napájecí zdroj. Protože jsou routery této velikosti často využívány i na menších pracovištích, obsahují nové modely ovládací prvky umístěné přímo na čelním panelu a nevyžadují tak externí ovládací zařízení. Verze 12x12.
Představujeme nový vzrušující Smart Videohub,první směrovače se smíšeným formátemUltra HDna světě s integrovaným monitorováním videaa ovládáním směrovače pomocí otočného knoflíku. Smart Videohub obsahuje nejnovější 6G-SDInebo12G-SDItechnologiiv závislosti na modelu, takže můžete současně připojit a směrovat jakoukoli kombinaciSD, HDa Ultra HD videa, a to až do vysoké snímkové frekvence 2160p60, vše na stejném routeru současně! Získáte také revoluční nové vizuální směrování, kterévámumožňujevidět připojení routeru jako video navestavěném LCD displeji, zatímcoposouváte knoflíka vybíráte směrování.Nyní můžete směrovatsvé video jednoduše tím, žese napodíváte na video!

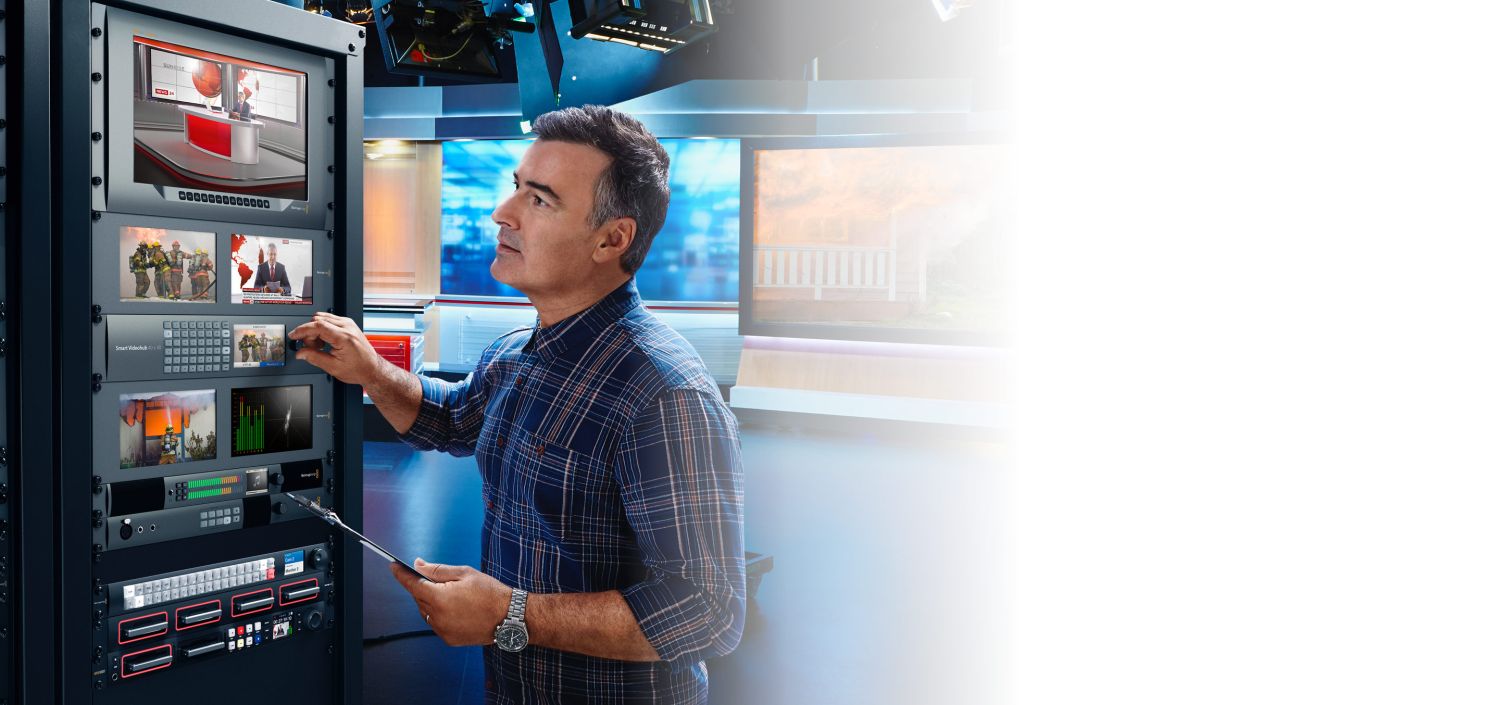

Ideální propřenosné použití
Vysílacísměrování, které se snadno používá!
Smart Videohub je ideální pro vysílání, postnebo živou produkci!Velmi kompaktnívelikost Smart Videohubuznamená, že je ideálnípro použití ve velkých vysílacích systémechnebo přenosných ministojanech pro živou produkci, kde se kamery, přepínače, nahrávání a monitory jednoduše připojí k Smart Videohubu. Nyní se můžete vyhnout chaotickému přepojování kabelů, protože vše můžete připojit k routeru apak rychle měnitpřipojení od úlohy kúloze bez přepojováníjediného kabelu!

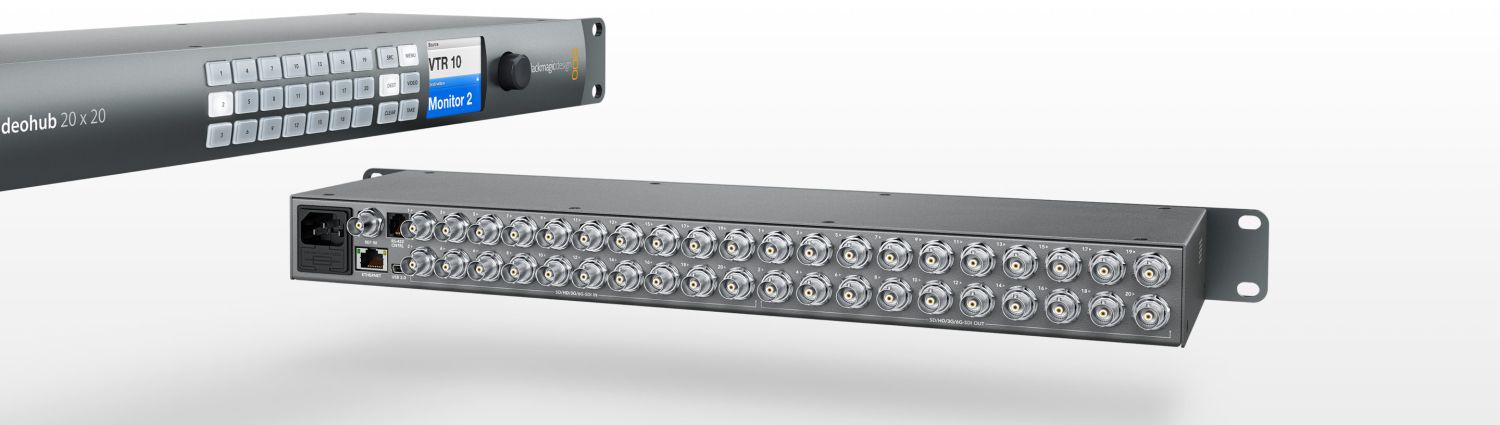

Kompaktní design
Inovativní ovládání a monitorovánív kompaktním provedení!
Krásný design Smart Videohubu z obráběného hliníku je vybavennovým inovativnímovládáním pro monitorování videa.Nyní můžete vizuálněsměrovat video, protože na vestavěnémmonitoru vidíte současně živé video, popisky křížových připojení a zobrazené TV formáty.Výběr můžete provádětotáčecím knoflíkem nebo přepínat video pomocí speciálního tlačítkového panelu. Vyberte si ze tří úžasných modelů!Smart Videohub12x12,20x20a40x40jsou vybaveny novým úžasnýmovládacím panelem, vestavěným zdrojem napájení, síťovým ovládáním a pokročilými 6G-SDIpřípojkami v kompaktním provedení. Všechna nastavení IP můžete dokonce konfigurovat na přední straně jednotky bez počítače!

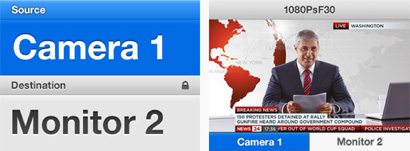

Vizuální směrování
Směrujte video pohledem!
Procházejte video rychlostí blesku! Superrychlé ovládání knoflíku Smart Videohubvám umožní vybírat křížové body směrovačea zároveň zobrazovatživé video v kombinaci s vlastními popisky na obrazovce. Pořadí procházení je uspořádáno abecedně, takže snadno najdete křížový bod, který hledáte! Ovládání otočným knoflíkem v kombinaci s vizuálním směrováním jenejrychlejší způsobsměrování! Představte si, že procházíte svými spoji a zároveň si je prohlížíte jako živé video na displeji LCD! Popisky na obrazovce podporují unicode, takže fungují i v jiných než římských znakových sadách, jako je čínština, japonština, ruština, němčina, francouzština, španělština a další. To znamená, žepokud máte štítkyv japonštině, zobrazí se na předním panelu vjaponštině přesněstejně jako naovládacím panelu softwaruv počítači.

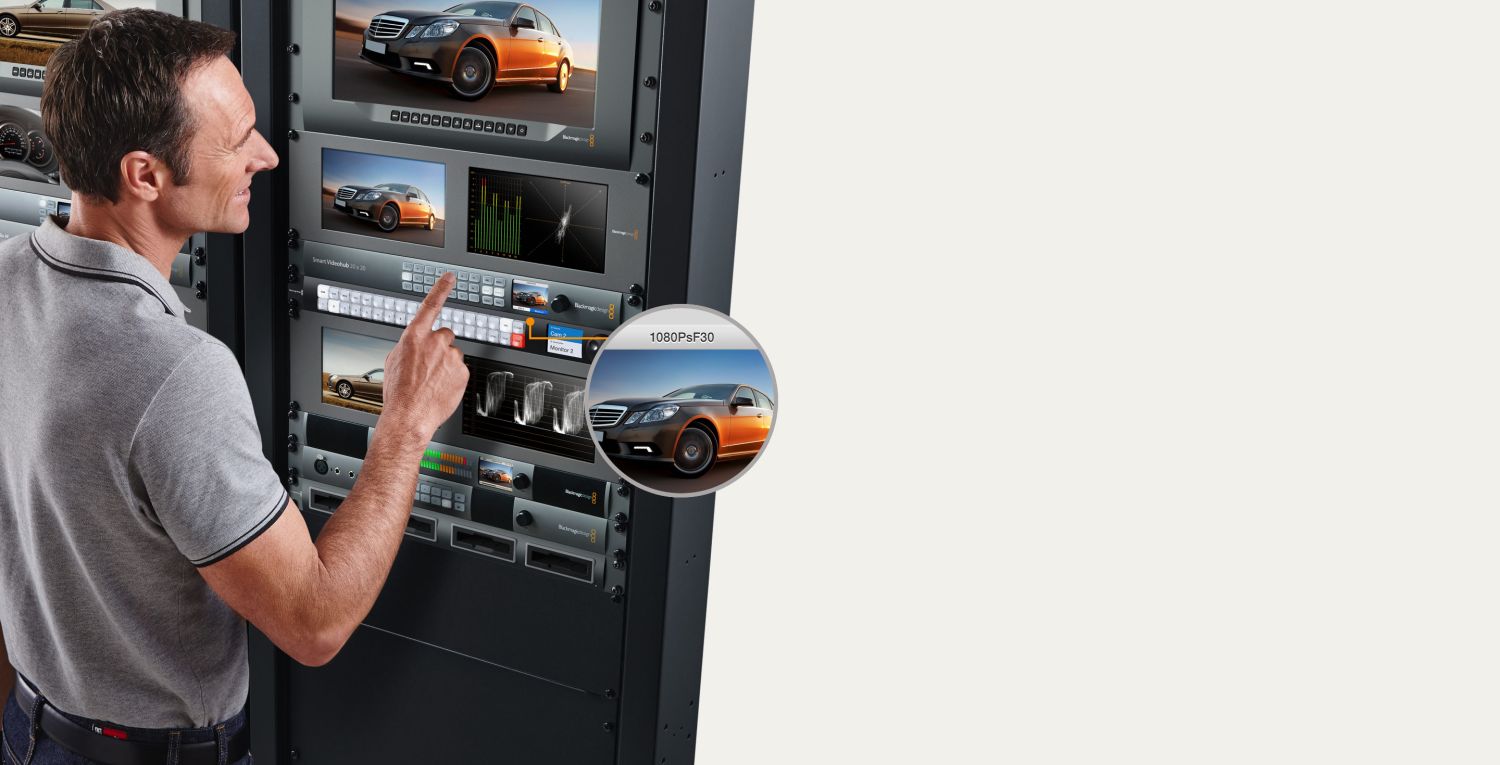

Vestavěné sledování videa!
Vestavěné monitorování videa, štítků a formátů!
Nyní můžete sledovat veškeré živé video připojené k vašemu Videohubu. Vestavěný displej LCD vám umožní sledovat video prakticky ve všech televizních formátech! To znamená, že nepotřebujete samostatný externí monitor, protože je zabudován v předním panelu samotného routeru! Můžete se podívat nana jakýkoli zdrojnebo cíl a ověřit si, že správné videovstupy jsou posílány na správné videovýstupy. Vestavěný monitoring je ideální, když je málo místa, například v miniaturních stojanech a vysílacích vozech.

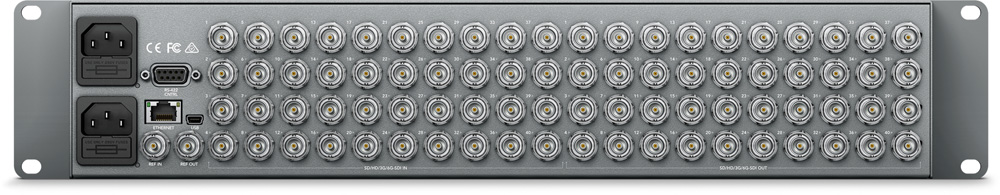

Spousta připojení
Velikost až 40 x 40 propokročilé aplikace směrování!
Pokud potřebujete větší směrovače pro seriózní zařízení velkých rozměrů, řada Smart Videohub nabízí potřebné možnosti. Můžete si vybrat z modelů s malou velikostí 12 x 12, až po 20 x 20 a obrovské 40 x 40 zdrojů a cílů, všechny s technologií 6G-SDI. Pro externí dálkové ovládání je k dispozici Ethernet, takže můžete také směrovat z výběru hardwarového ovládacího panelu pro počítač Mac nebo Windows. Pro integraci do vysílacích systémů je součástí balení ovládání RS422 a směrovač podporujetri-sync a black burst reference.
OBSAH BALENÍ
Co je součástí dodávky
Smart Videohub 12x12
Karta SD se softwarem a příručkou
SPECIFIKACE
Připojení
Video vstupy SDI
12 x 10bitové SD-SDI, HD-SDI a 6G-SDI.
Video výstupy SDI
12 x 10bitové SD-SDI, HD-SDI a 6G-SDI.
Rychlosti SDI
DVB-ASI, 270 Mb, 1,5G, 3G, 6G.
Zpětné blokování SDI
Na všech výstupech SDI.
Referenční vstup
Tri-Sync nebo Black Burst.
Připojení ovládacího panelu
Ethernet.
Sériové ovládací připojení
RJ-6 RS-422.
Podpora více rychlostí
Automatická detekce SD, HD nebo 6G-SDI. Současné směrování videa 4K, HD, SD a DVB-ASI.
Aktualizace
USB
Ovládání směrovače na předním panelu
dvanáct tlačítek pro místní ovládání zařízení Videohub. 6 tlačítek a rolovací kolečko pro ovládání LCD displeje nebo RJ45 Ethernetu.
Konfigurace směrovače
Prostřednictvím LCD displeje na předním panelu nebo RJ45 Ethernet.
Ovládání směrovače přes RS-422
1 x vstup pro ovládání přepínání křížových bodů směrovače.
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M úrovně A a B, ITU-R BT.656 a ITU-R BT.601.
Vzorkování videa SDI
4:2:2 a 4:4:4
Vzorkování zvuku SDI
Televizní standardní vzorkovací frekvence 48 kHz a 24 bitů.
Přesnost barev SDI
10 bitů 4:2:2 a 4:4:4
Barevný prostor SDI
YUV nebo RGB.
Automatické přepínání SDI
Automaticky volí mezi SD-SDI, HD-SDI, 6G-SDI a DVB-ASI na každém vstupu, takže na každém vstupu může běžet jiný televizní standard.
Podpora metadat SDI
Pomocná data pro identifikaci užitečného zatížení videa podle SMPTE 352M.
Řízení
Vestavěný ovládací panel
12 tlačítek pro místní ovládání Videohubu se 6 tlačítky a rolovacím kolečkem pro ovládání nabídky. 2.barevný displej s úhlopříčkou 2 palce.
Externí ovládací panel
Obsahuje softwarový ovládací panel Blackmagic Videohub pro počítače Mac a Windows. Podporuje hardwarové panely Blackmagic Smart Control a Blackmagic Master Control. Obsahuje Blackmagic Videohub SDK a Ethernet Videohub Control Protocol.
Software
Softwarové ovládání
Ovládání směrovače zdarma v ceně pro Windows™ a Mac™.
Interní aktualizace softwaru
Prostřednictvím přiložené aktualizační aplikace.
Operační systémy
Mac 10.15 Catalina, Mac 11.1 Big Sur nebo novější.
Windows 10,64bit.
Zobrazení
Vestavěný LCD displej pro nastavení videa a nabídky.
Požadavky na napájení
Ochrana proti výpadku napájení
Připojení směrovače zachována a okamžitě obnovena při zapnutí napájení.
Napájení
Vyžaduje se napájecí kabel IEC. vstup 100 - 240 V AC.
Fyzické specifikace
Fyzická instalace
velikost jednotky 1 rack. Hloubka menší než 6 palců.
Specifikace prostředí
Provozní teplota: 0° až 40° C (32° až 104° F)
Teplota skladování: -20° až 45° C (-4° až 113° F)
Relativní vlhkost vzduchu: 0 až 90 % bez kondenzace
Záruka
3letá omezená záruka výrobce a 12měsíční záruka na přední panel.
