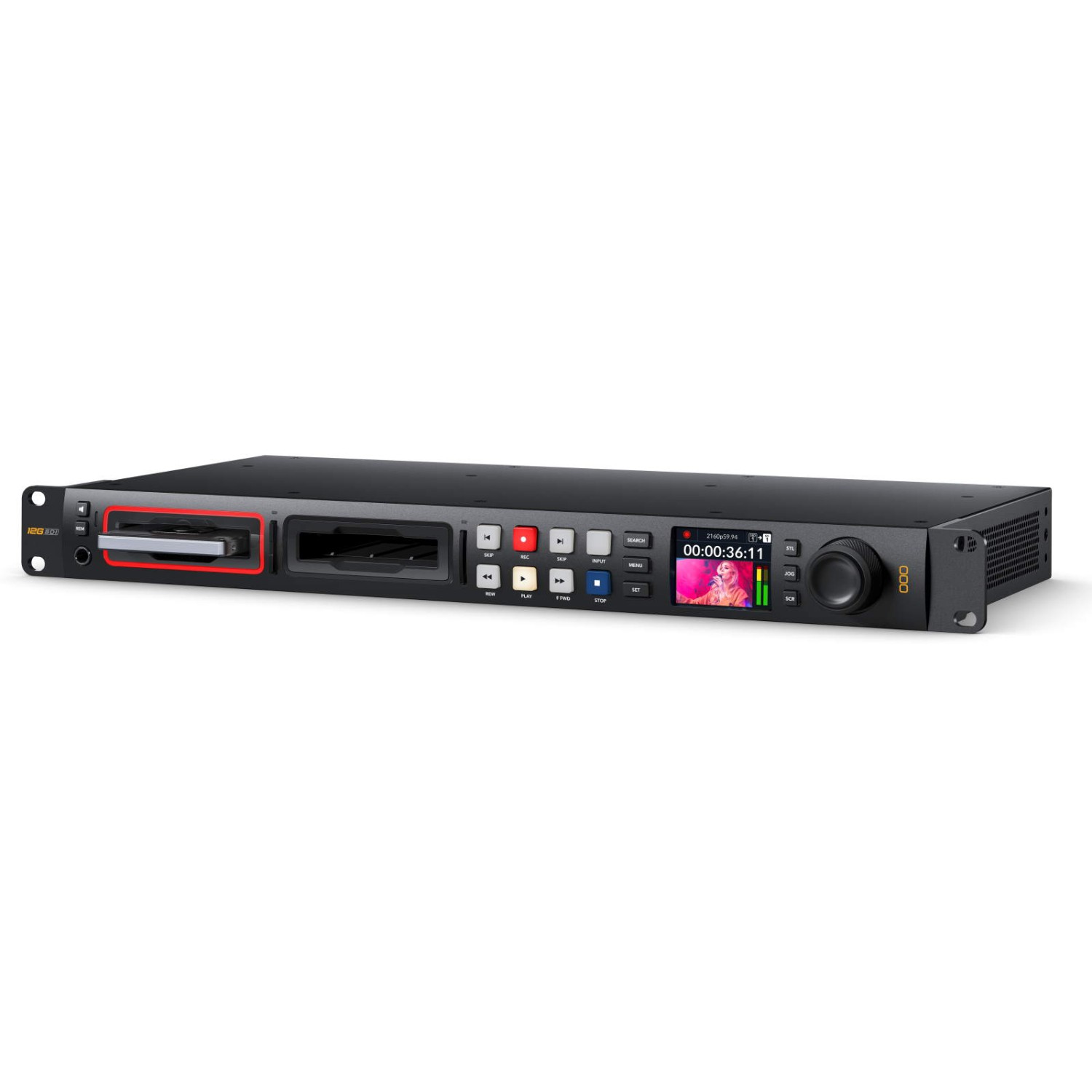

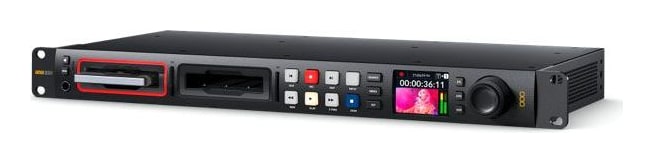

Blackmagic Design HyperDeck Studio 4K Pro

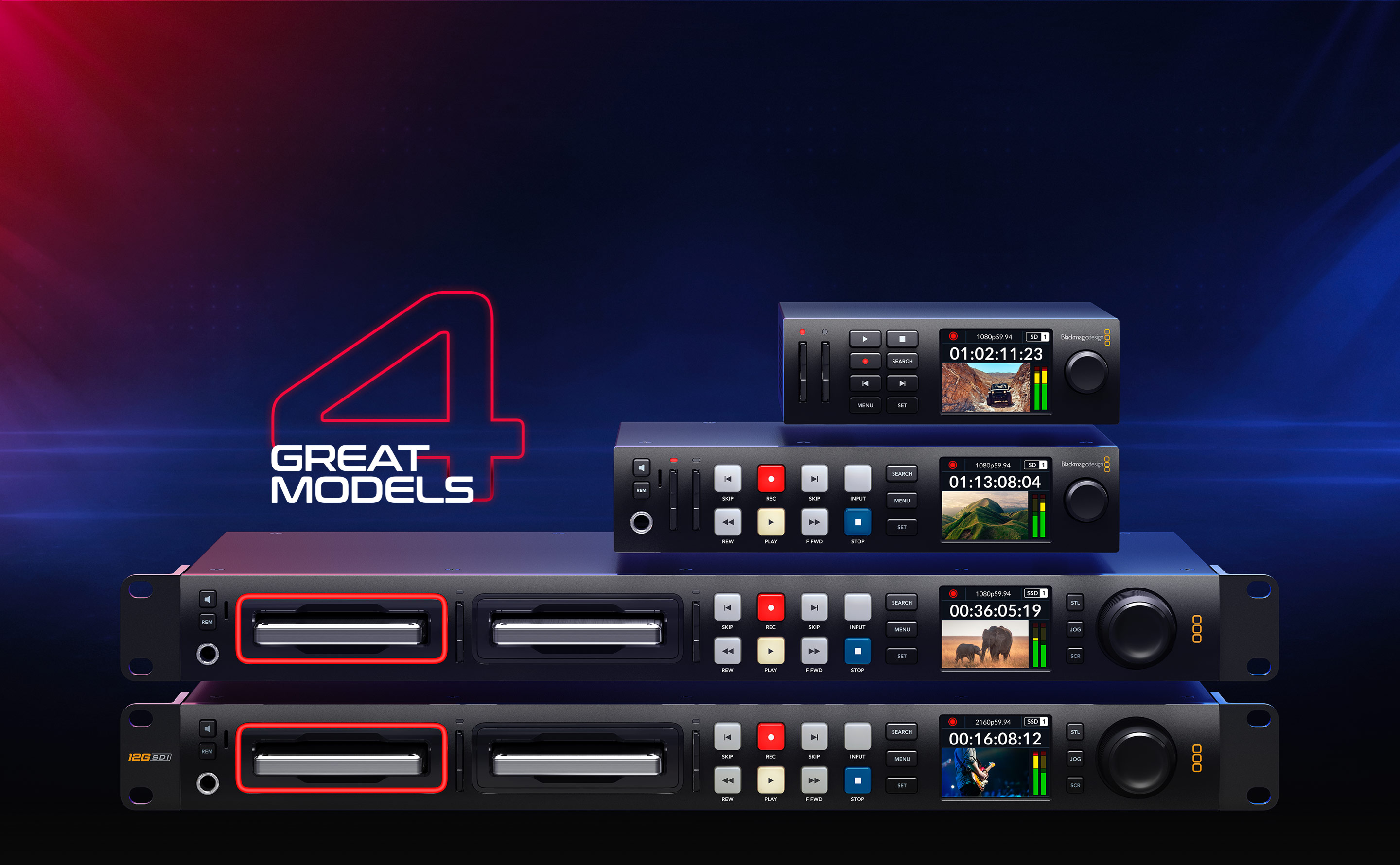

Nejvýkonnější model řady HyperDeck Studio zaznamenává a přehrává soubory H.264, H.265, ProRes a DNx ve všech standardech SD, HD a Ultra HD až do 2160p60. Nabízí rozhraní 12G-SDI se smyčkovým výstupem, dva výstupy 12G-SDI pro fill a key v Ultra HD, HDMI 2.0, Ethernet 10G, dva sloty pro 2,5″ SSD a dva pro SD karty a dva redundantní síťové zdroje. Všechny modely řady podporují zvuk PCM i AAC.

Záznam přes 12G-SDI až do Ultra HD 60p

HyperDeck Studio 4K Pro je špičkový model řady: kombinuje 12G-SDI, HDMI 2.0, H.265 a záznam Ultra HD až do 2160p60 s rychlým Ethernetem 10G a čtyřmi sloty pro média.

12G-SDI2160p60H.265Ethernet 10G2× SSD + 2× SD2× síťový zdroj

Záznam, přehrávání a synchronizace v jednom

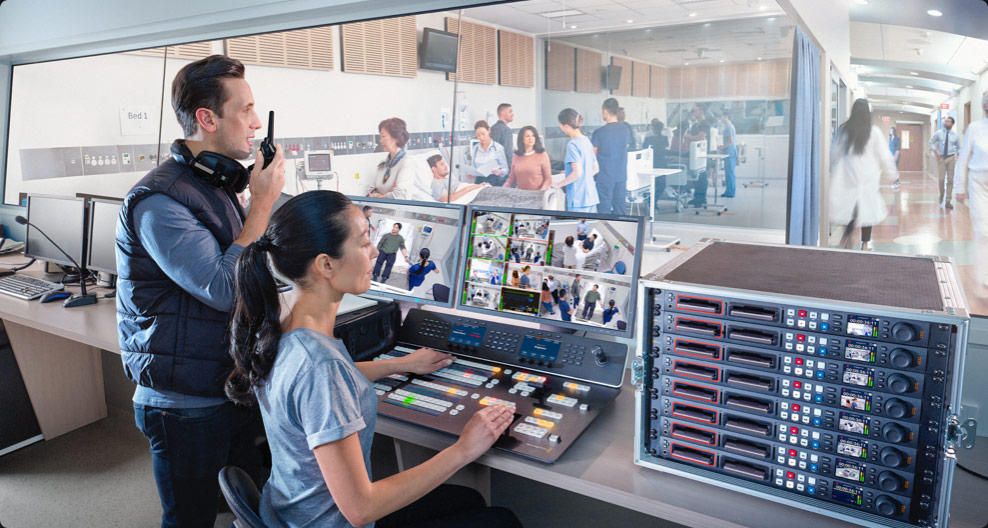

HyperDeck Studio nahrává vysílací mastery, přehrává klipy do režie a díky vestavěným generátorům časového kódu a referenčního signálu z několika kusů postavíte rack pro ISO záznam všech kamer.

Vysílací kodeky

Soubory H.264, ProRes a DNx se zvukem PCM nebo AAC otevřete rovnou ve střižně, bez převodu.

Dva sloty pro nepřerušený záznam

Když se jedno médium zaplní, záznam plynule pokračuje na druhé a plné vyměníte za chodu.

Generátory časového kódu a reference

Výstupy časového kódu a reference se smyčkují do dalších rekordérů, takže několik kusů běží synchronně.

Ovládání po síti i RS-422

Textový protokol přes Ethernet, přenos souborů přes FTP a klasické ovládání RS-422 ze střižny nebo automatizace.

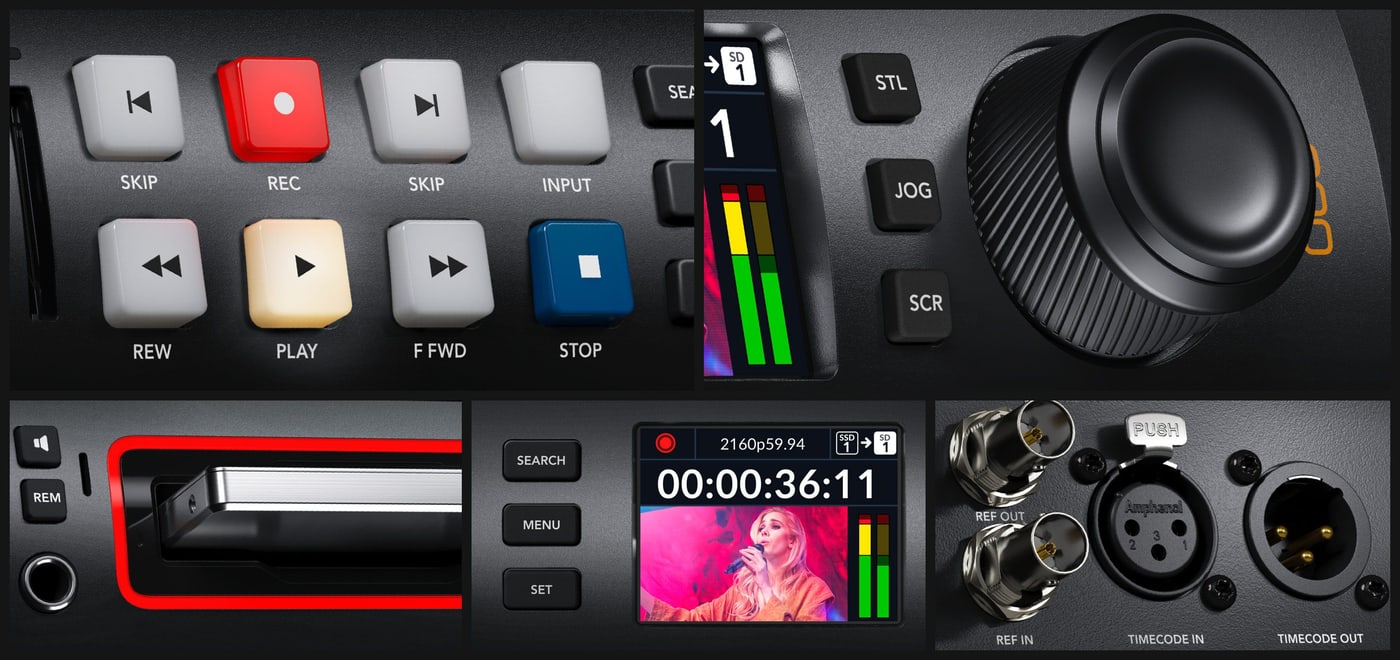

Kovové vyhledávací kolečko se spojkou

Modely Pro mají frézované kovové vyhledávací kolečko s vyšší setrvačností a pogumovaným povrchem. Elektronická spojka omezuje otáčení v režimu shuttle jako u klasického magnetoskopu a vyhrazená tlačítka přepínají režimy jog, shuttle a scroll. Nechybí sluchátkový výstup a reproduktor.

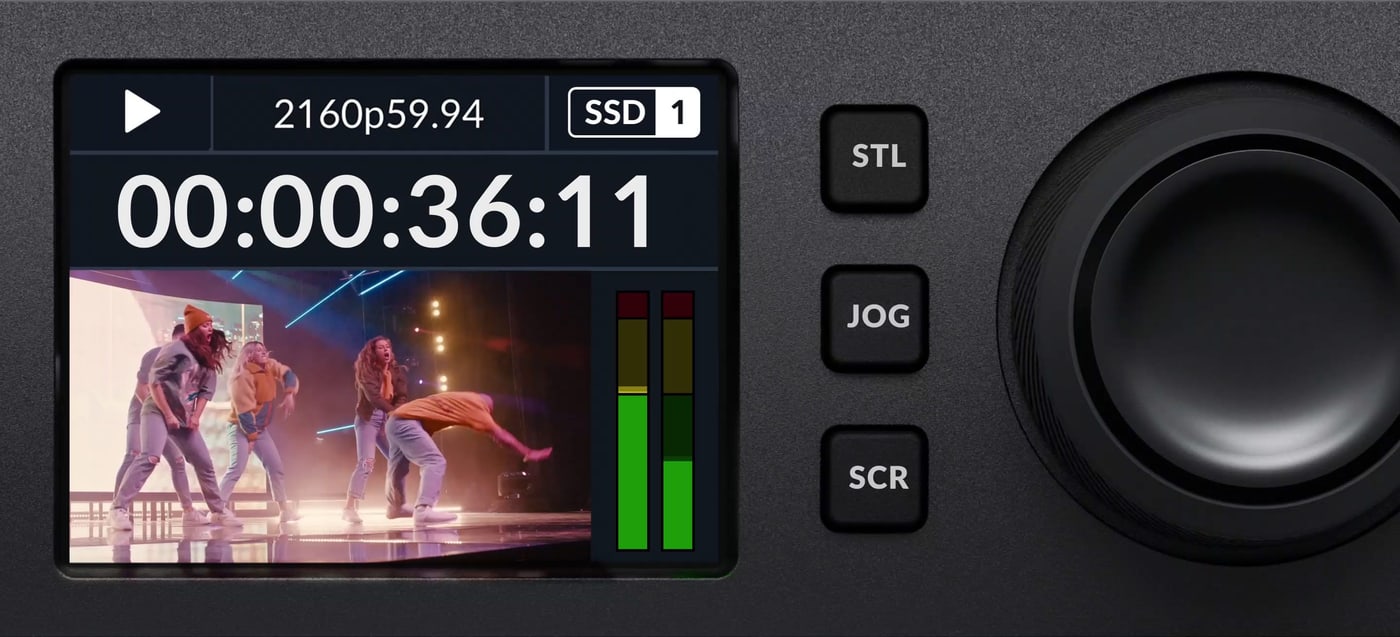

Barevný stavový displej

Displej na čelním panelu ukazuje časový kód, stav transportu a barevný náhled právě nahrávaného nebo přehrávaného klipu, stav jednotlivých médií, video standard, snímkovou frekvenci a úrovně zvuku. Audio metry lze přepnout mezi balistikou VU a PPM a menu umí světlý i tmavý režim.

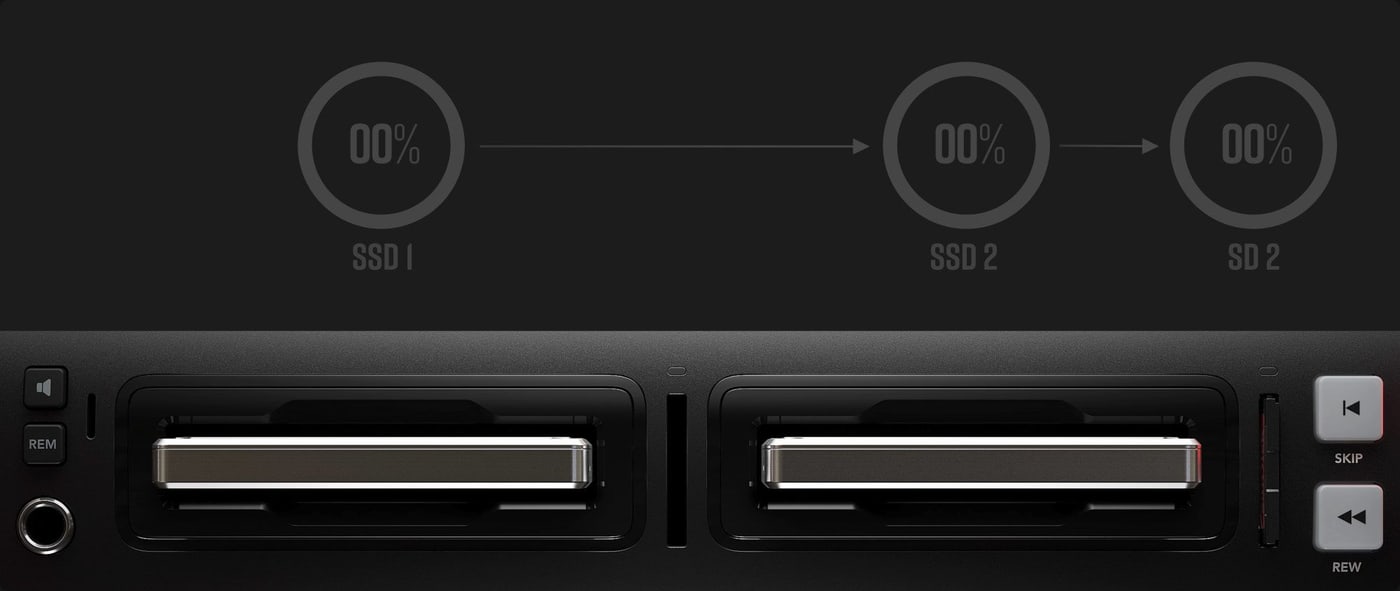

Čtyři sloty pro média

Modely Pro mají vedle dvou slotů pro SD karty UHS-I a UHS-II i dva sloty pro 2,5″ SSD disky SATA, takže pracují se dvěma typy médií. Když se jedno médium zaplní, záznam automaticky pokračuje na další a plné se vymění za chodu. Na externí disk se nahrává přes USB-C, karty se formátují v ExFAT nebo HFS+.

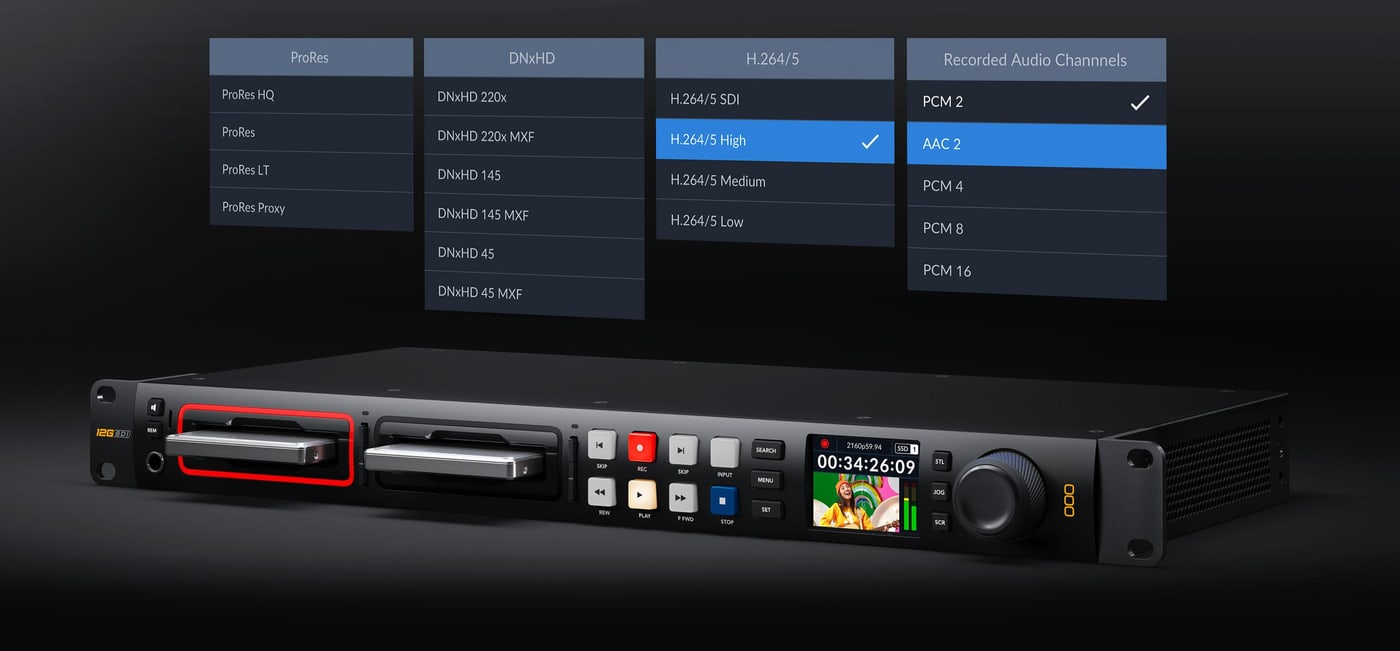

H.265, ProRes a DNx až do 2160p60

Model 4K Pro nahrává SD a HD do H.264 a Ultra HD do H.265, s kompresí 60:1 až 285:1 při vysílací kvalitě. ProRes a DNx přepíná mezi SD, HD a Ultra HD až do 2160p60, 2K a 4K DCI zvládá do 30p. Na 1TB kartu se vejde až 58 hodin záznamu H.265 v 2160p60.

Multi-rate 12G-SDI

Jediný konektor 12G-SDI pracuje se SD, HD i Ultra HD. Vstup má smyčkový výstup, oba výstupy jsou 12G-SDI a monitorovací výstup 3G-SDI zobrazuje stavové informace. V rychlostech 3G-SDI rekordér podporuje úroveň A i B a podporuje i formáty 1080 PsF.

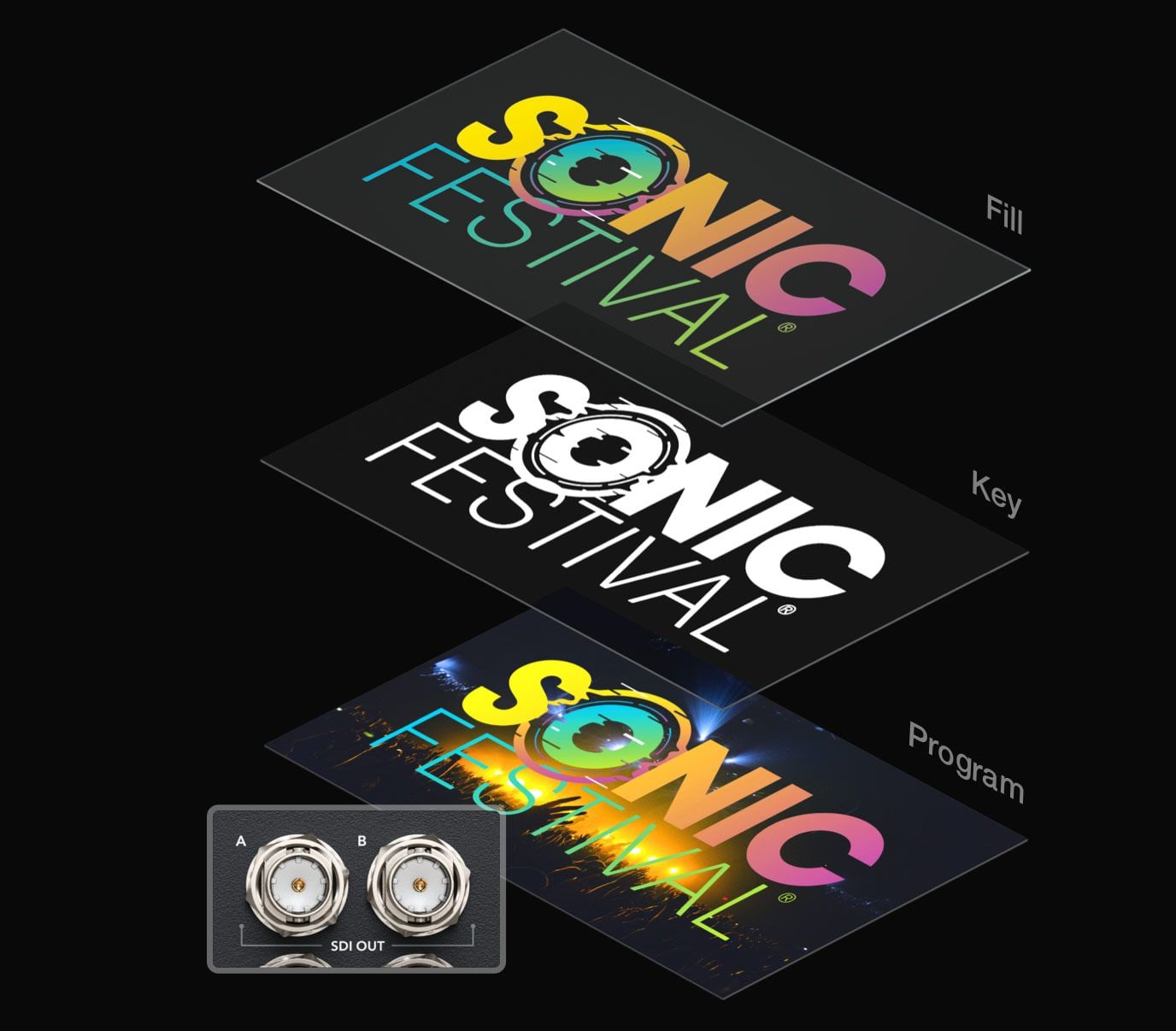

Výstupy fill a key pro grafiku

Dva výstupy SDI přehrají soubory ProRes 4444 tak, že alfa kanál jde jako samostatný signál key do druhého výstupu – rekordér tak poslouží jako přehrávač animovaných titulků a předělů pro klíčování v režii. Model 4K Pro přehrává fill a key i v Ultra HD; přepínače ATEM spouštějí přehrávání přes Ethernet.

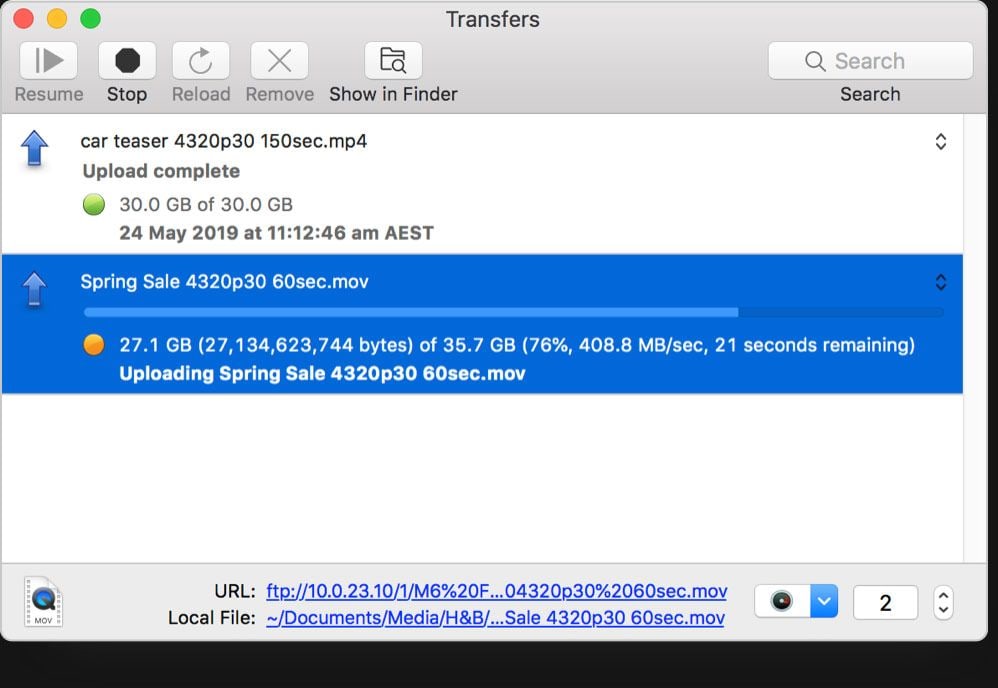

Ethernet 10G a záznam do sítě

Model 4K Pro má Ethernet 10G a přenosy souborů jsou rychlejší než samotné SD karty nebo SSD; Blackmagic OS udrží přes 10G až 1,2 GB/s. Soubory se nahrávají přes FTP, rekordér se ovládá textovým protokolem nebo přes RS-422 a nahrávat umí i přímo na síťové úložiště.

HDR a 3D LUT pro monitorovací výstup

Vstupy SDI a HDMI rozpoznají HDR signál samy a soubory dostanou správné HDR značky podle normy ST2084 (PQ a HLG); HDR informace jdou i do výstupů SDI. Do monitorovacího výstupu lze načíst 33bodovou 3D LUT pro náhled vzhledu nebo převod filmové gamy. Ze SDI se nahrává 2, 4, 8 nebo 16 kanálů zvuku.

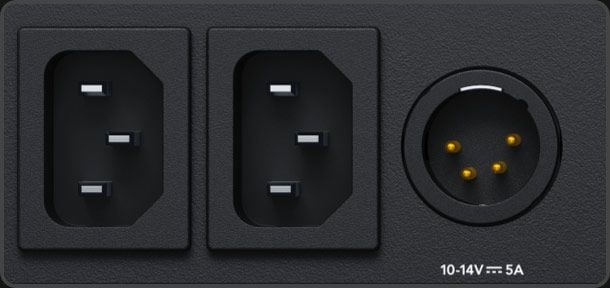

Dva redundantní síťové zdroje

Model 4K Pro má dva vestavěné síťové zdroje 100–240 V AC pro plnou redundanci a navíc vstup 12 V DC se 4pinovým konektorem XLR pro napájení z baterie. Čtyři sloty pro média kryjí i poruchu jednoho slotu – rekordér tak zůstane ve vysílání.

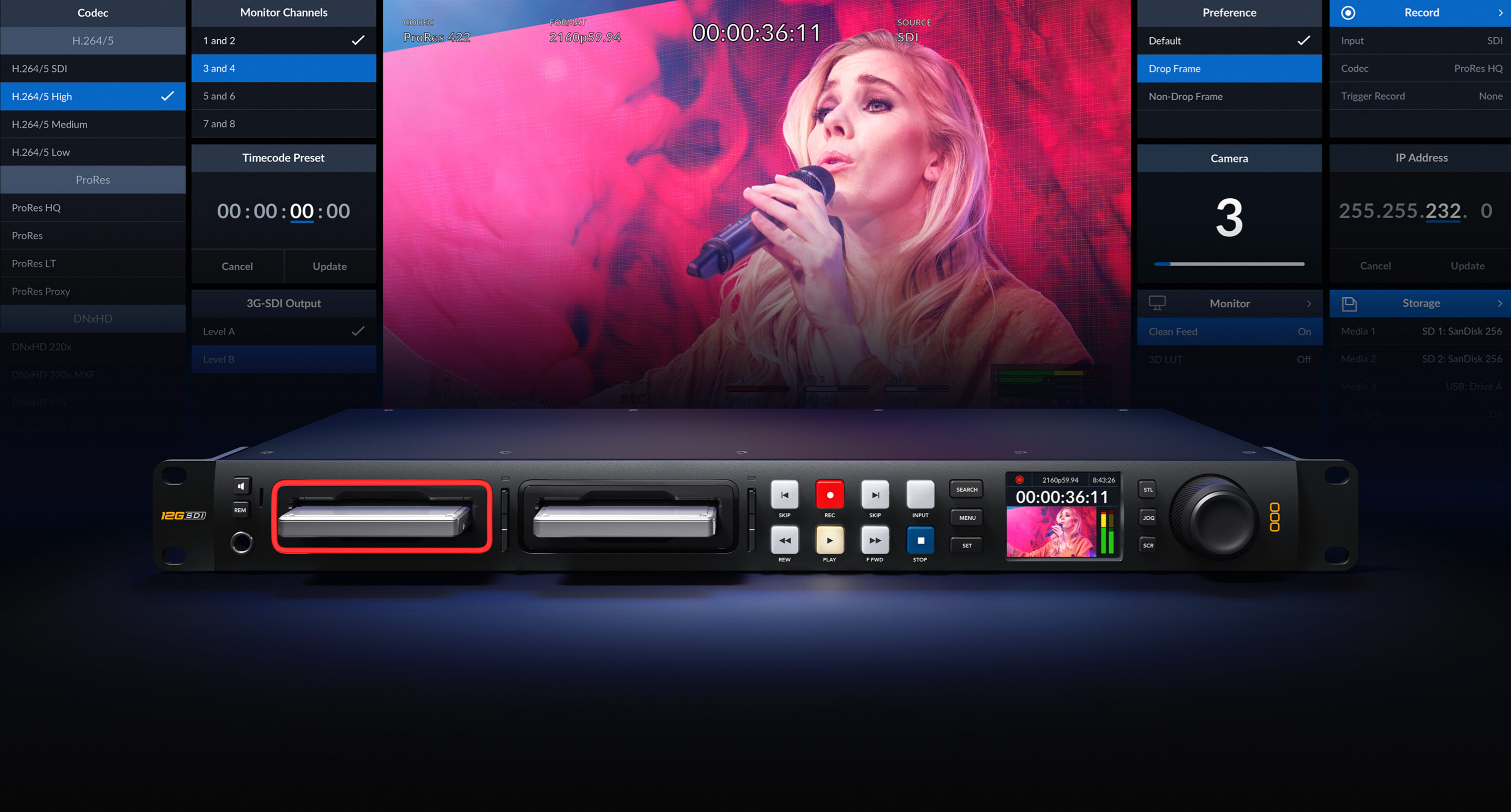

Blackmagic OS

Operační systém Blackmagic OS řídí všechny funkce rekordéru: okamžité zapnutí, náhled s časovým kódem a audio metry, monitorovací výstup s překryvy, menu, rychlou síť, správu více disků a 3D LUT. Menu je lokalizované do 13 jazyků a umí světlý i tmavý režim.

Konektory a ovládací prvky

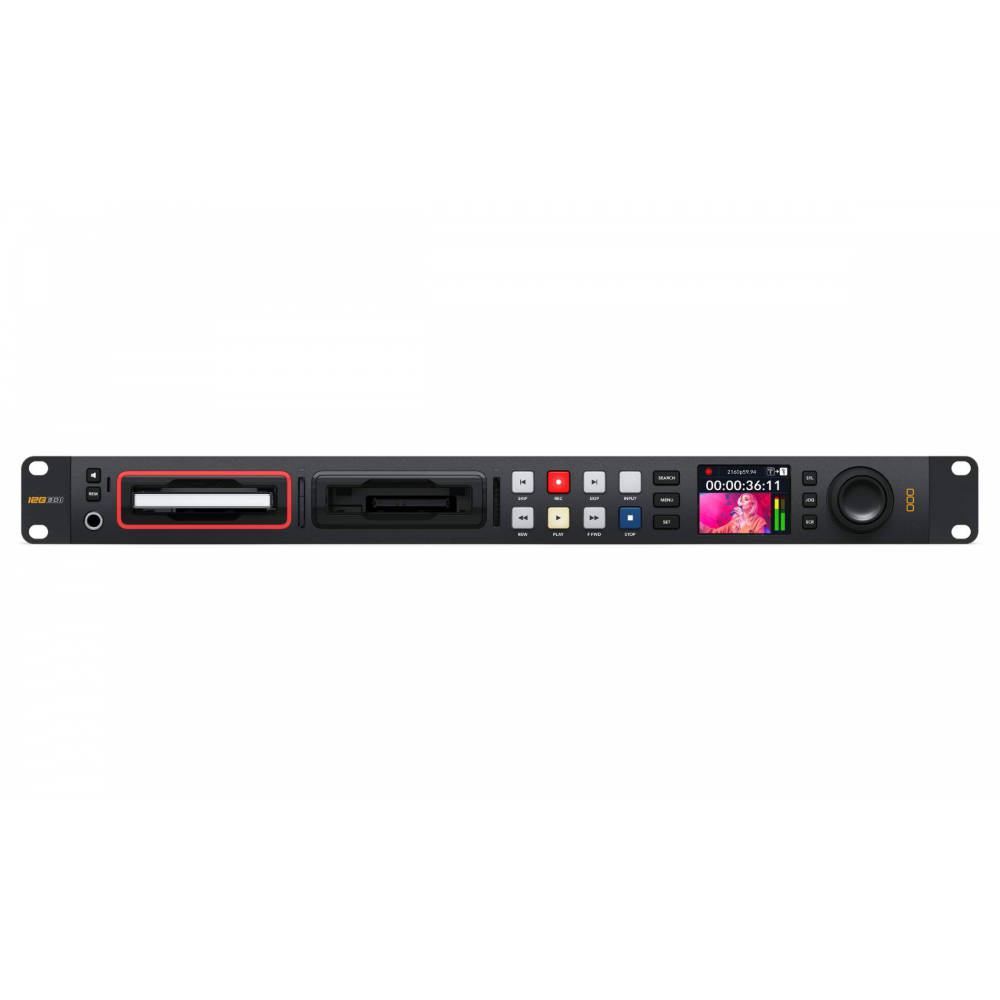

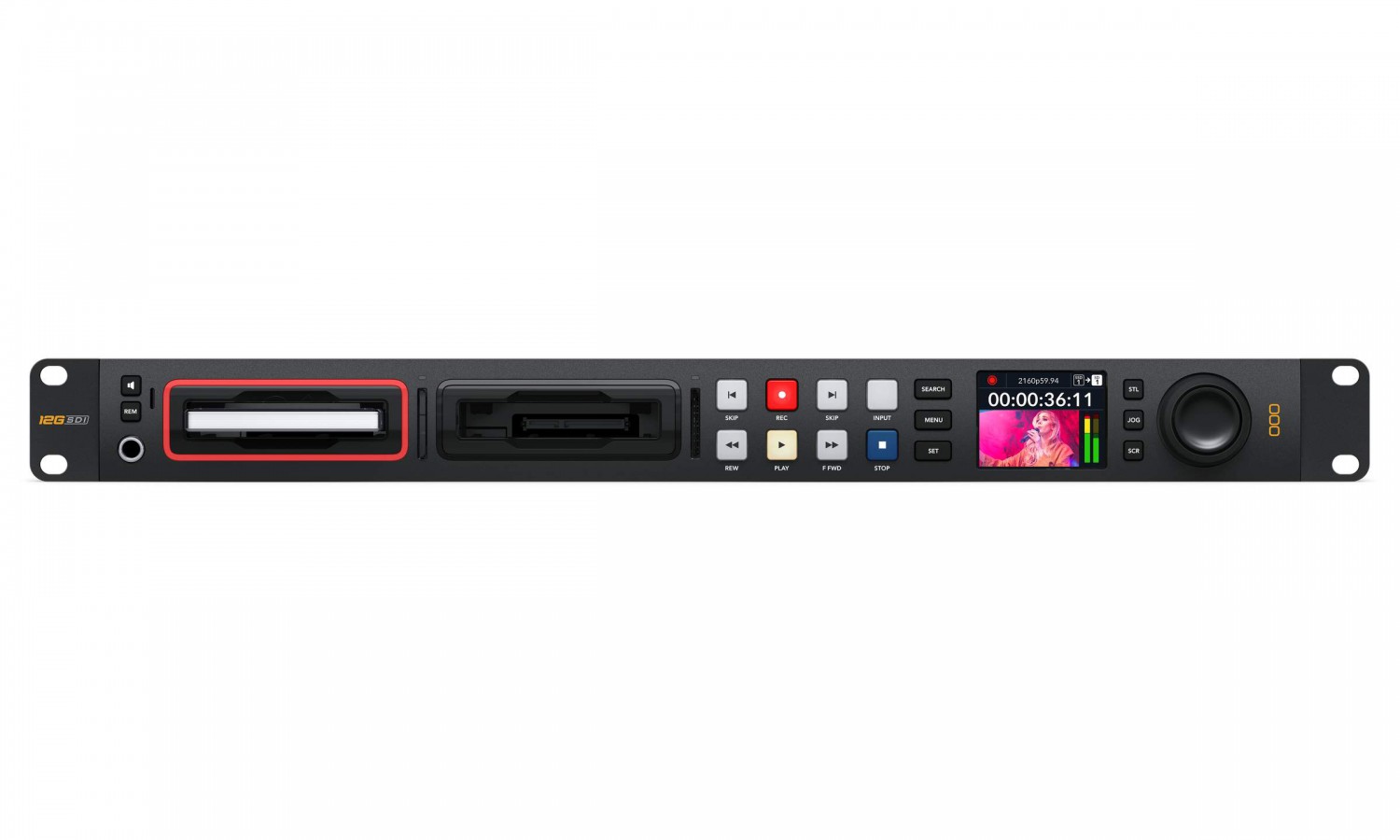

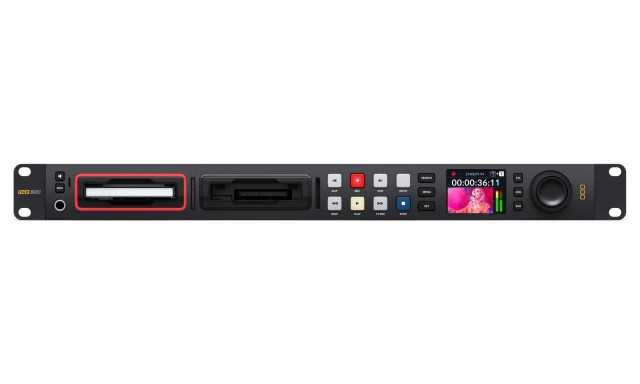

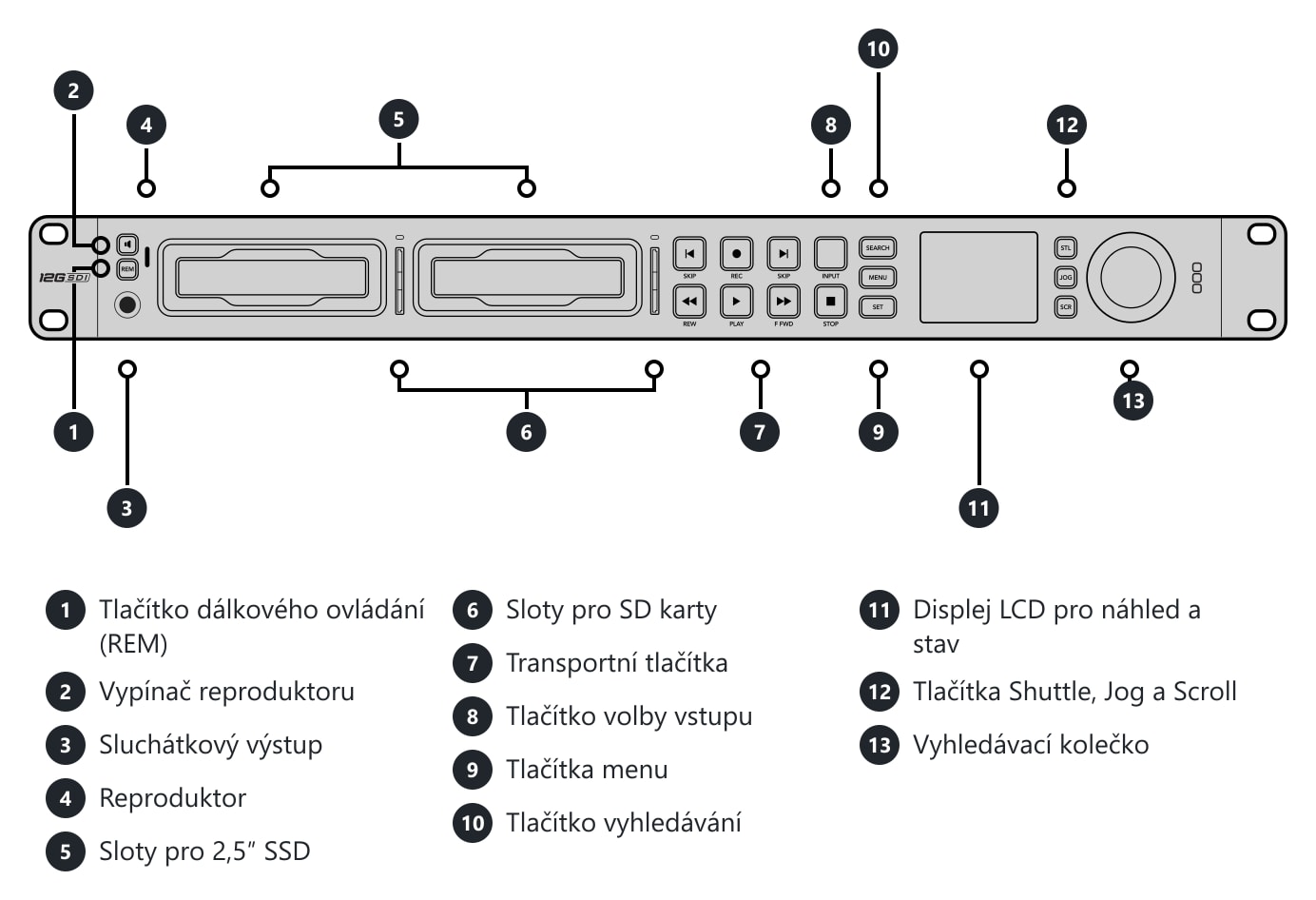

Na čelním panelu najdete vypínač reproduktoru, tlačítko dálkového ovládání, sluchátkový výstup, reproduktor, dva sloty pro 2,5″ SSD, dva sloty pro SD karty, transportní tlačítka, tlačítka volby vstupu, menu a vyhledávání, 2,2″ displej, tlačítka Shuttle, Jog a Scroll a vyhledávací kolečko.

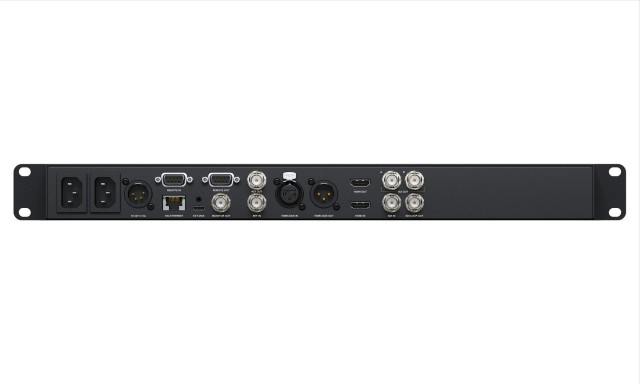

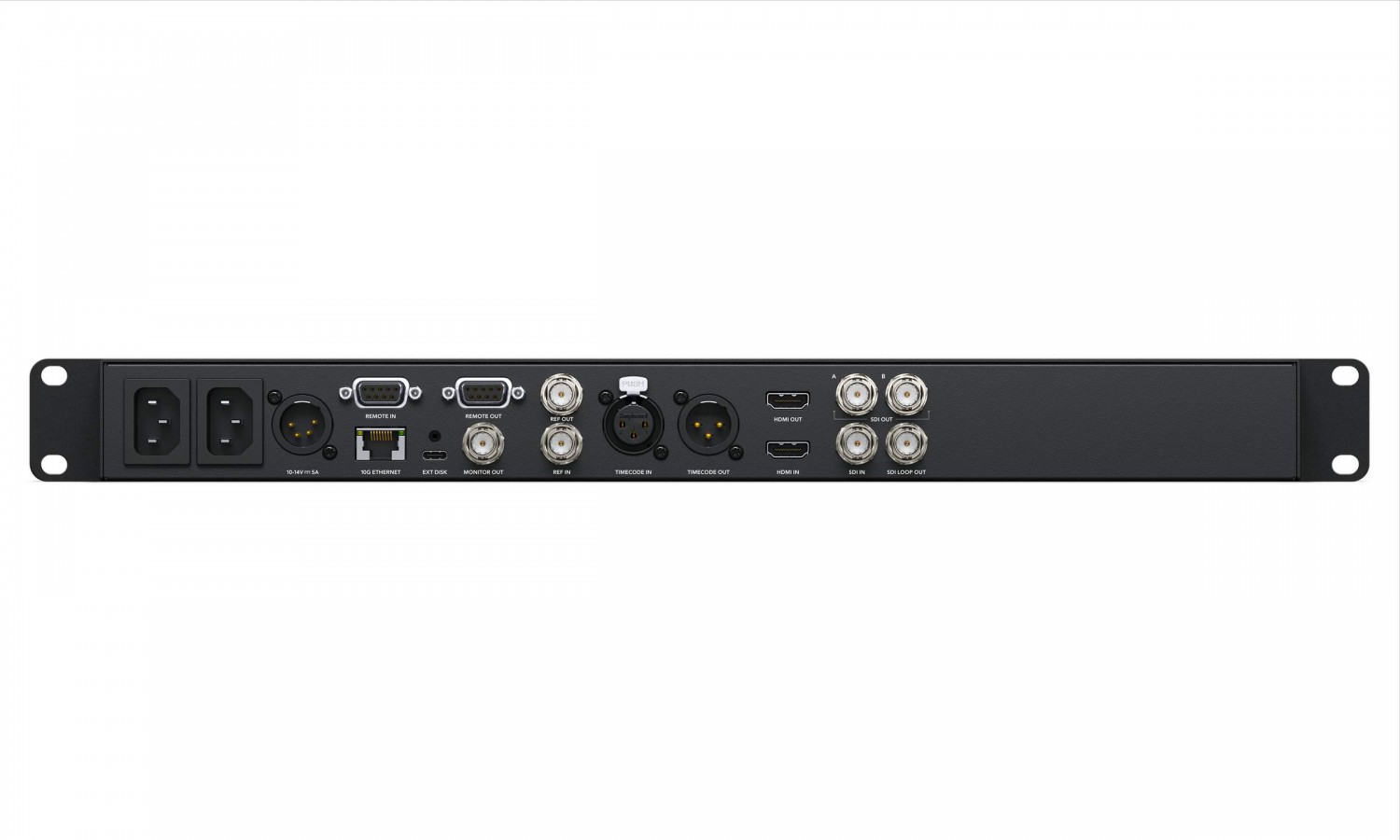

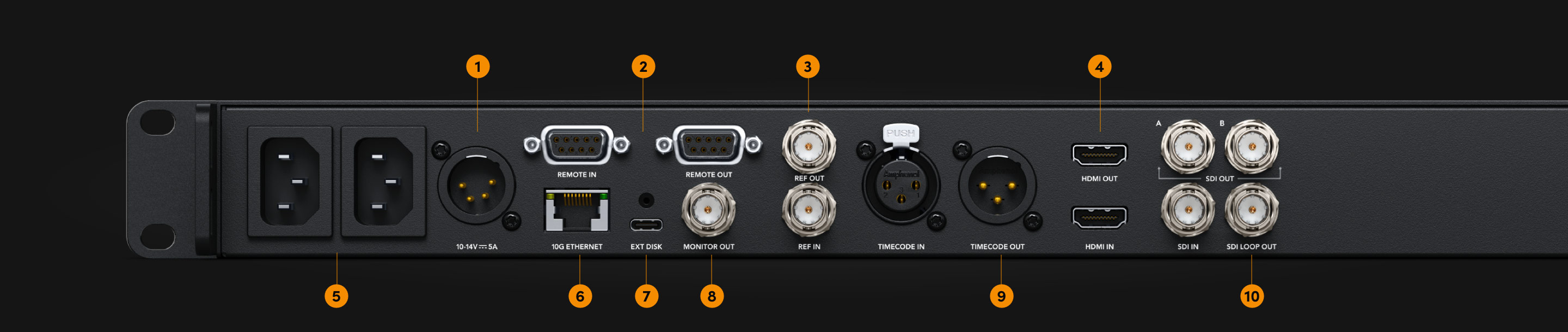

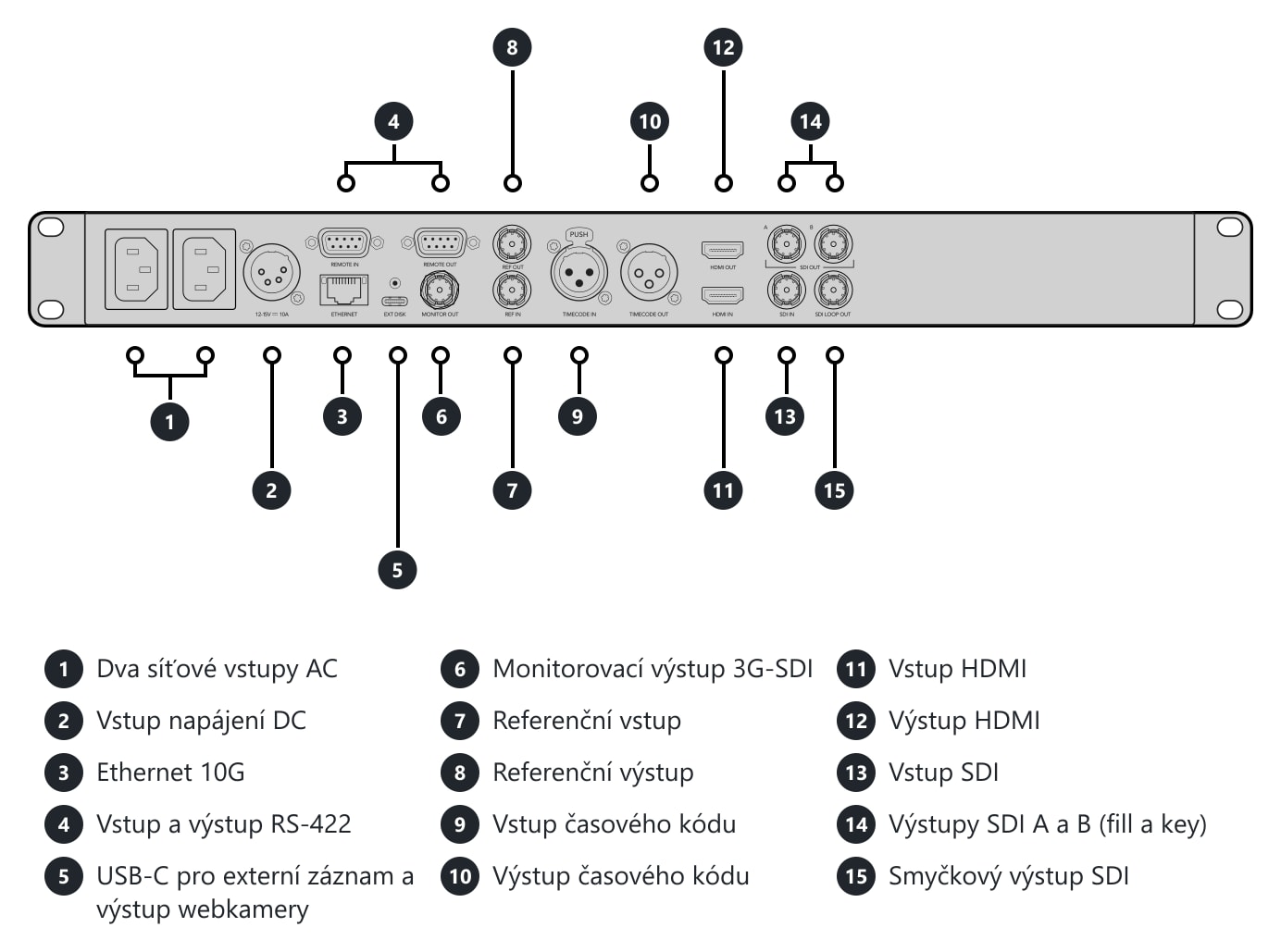

Na zadním panelu jsou dva síťové vstupy AC, vstup napájení DC, Ethernet 10G, vstup a výstup RS-422, USB-C pro externí záznam a výstup webkamery, monitorovací výstup 3G-SDI, referenční vstup a výstup, vstup a výstup časového kódu XLR, vstup a výstup HDMI a vstup, dva výstupy a smyčkový výstup 12G-SDI.

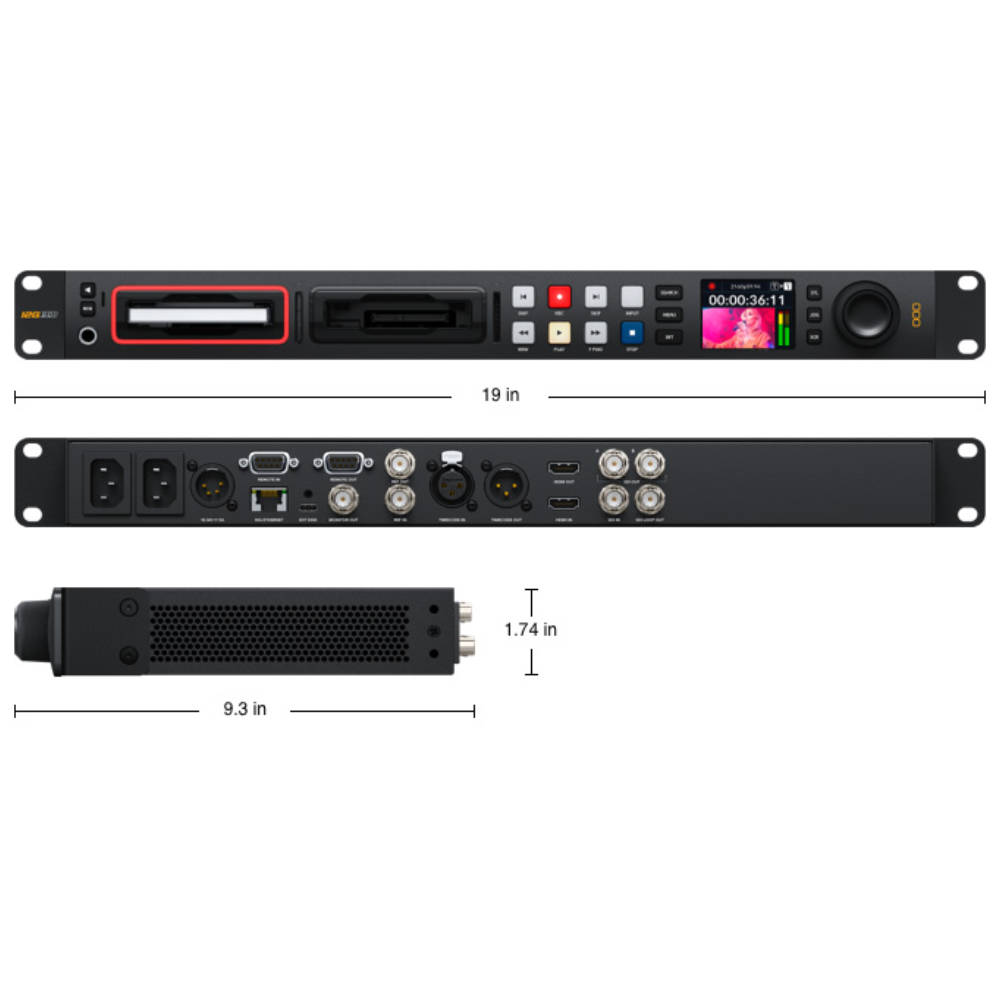

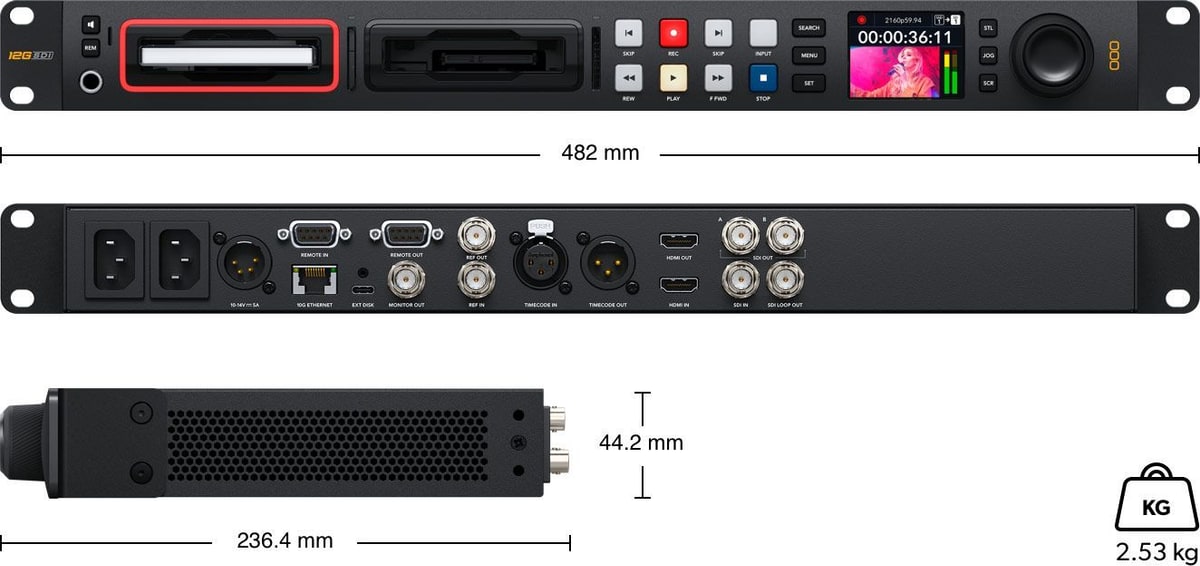

Rozměry a hmotnost

482 × 236,4 × 44,2 mm, hmotnost 2,53 kg.
