Blackmagic Design 2110 IP Presentation Converter

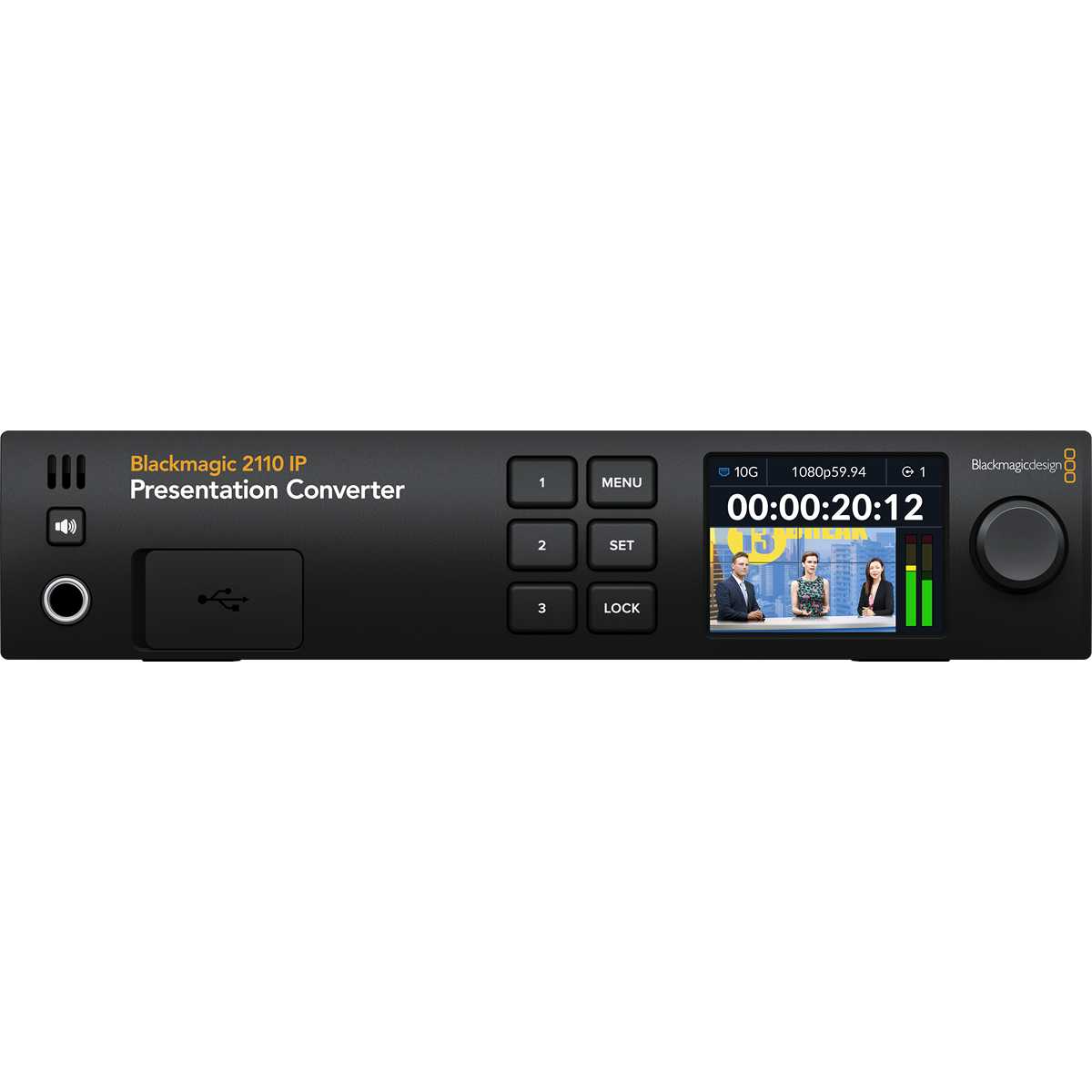

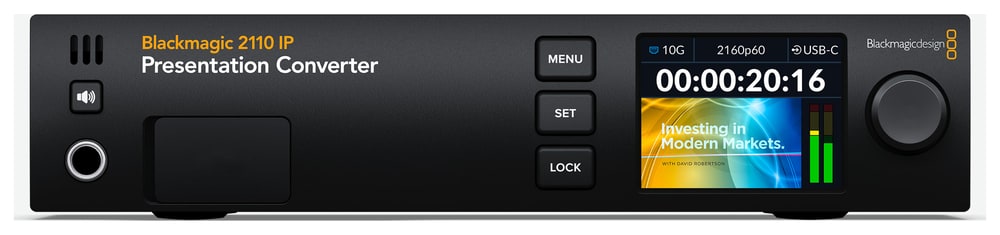

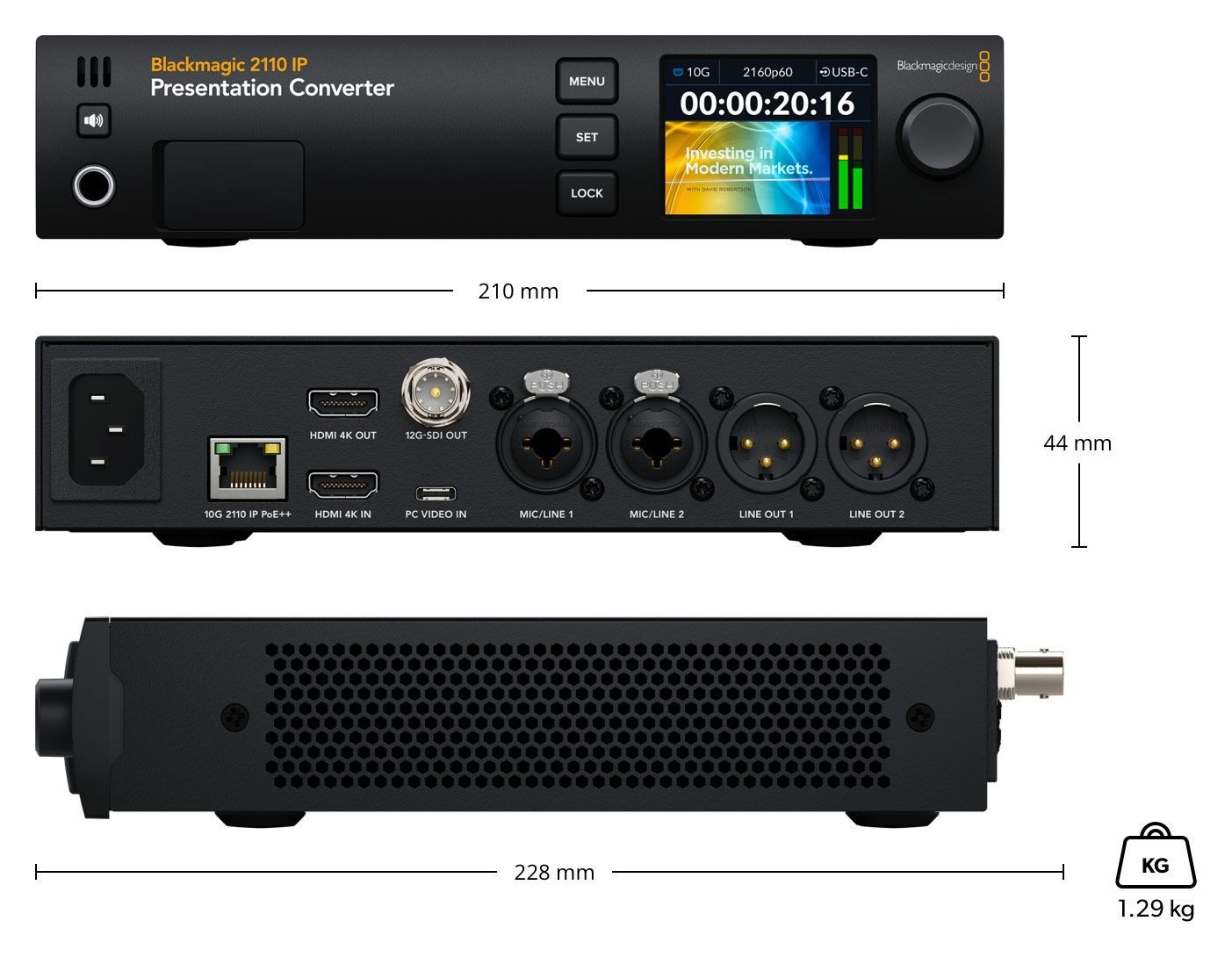

Přední USB-C a ovládání

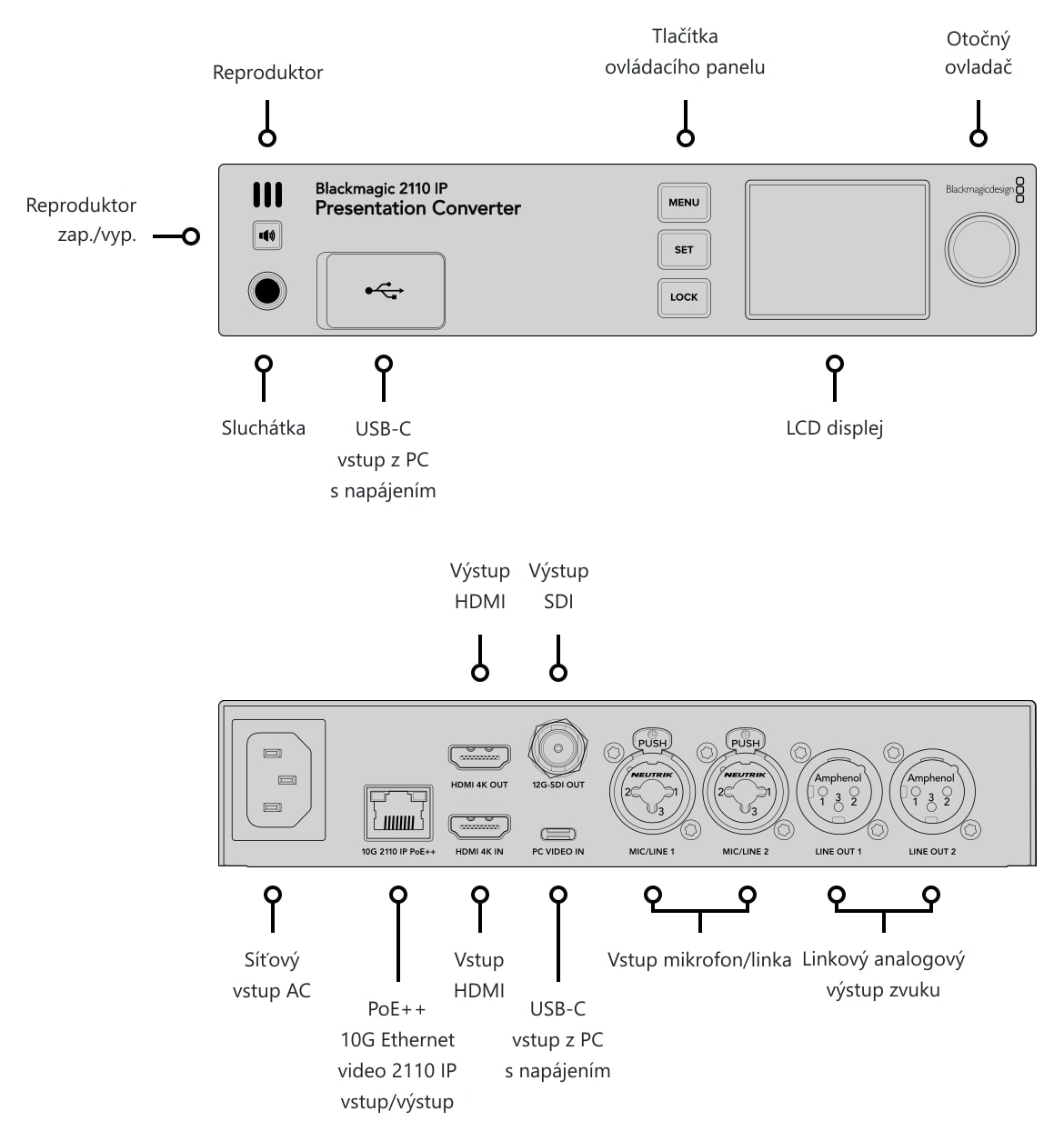

Na čele je USB-C pro notebook, barevný displej 2,2″, tři tlačítka a otočný ovladač pro menu a nastavení. Reproduktor s vypínačem a výstup pro sluchátka 6,35 mm dovolují kontrolu zvuku přímo u pódia.

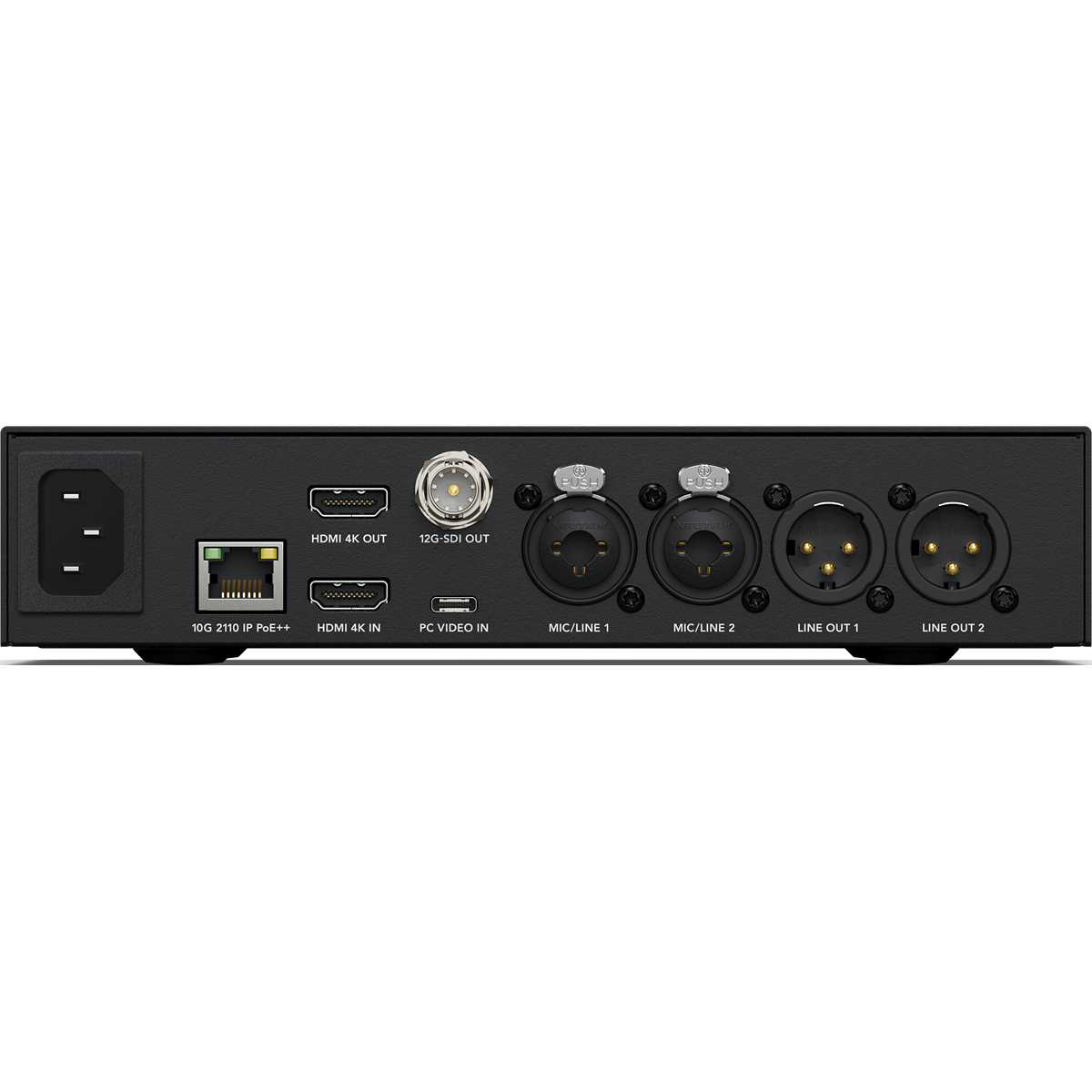

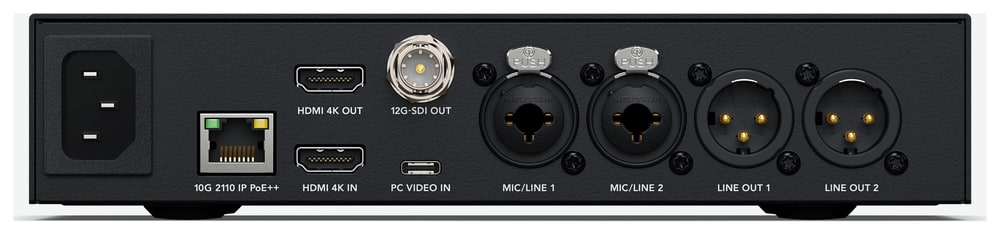

HDMI, USB-C, XLR a 10G Ethernet v jednom bodě

Výstup HDMI pro projektor lze přepnout mezi vstupním obrazem a návratovým signálem 2110 IP. Dva kombinované vstupy XLR/TRS pracují s mikrofonní i linkovou úrovní a podporují fantomové napájení +48 V; k dispozici jsou také dva symetrické výstupy XLR pro ozvučení a výstup pro sluchátka.

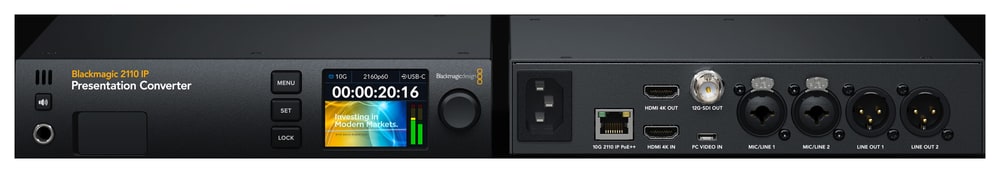

Notebook napájený z převodníku

Přední i zadní USB-C přijímají obraz z počítače a zároveň ho nabíjejí výkonem až 45 W, takže řečník nepotřebuje vlastní nabíječku. Vstup HDMI neumí zachytit obsah chráněný proti kopírování.

Video přes IP v praxi

Blackmagic Design nabízí širokou řadu produktů pro IP video podle standardu SMPTE-2110 – převodníky, videomonitory, audiomonitory i kamery. Podporují Ultra HD po cenově dostupném 10G Ethernetu. Většina převodníků je obousměrná, takže se hodí ke kamerám, které potřebují další kanál pro zpětný obraz. Modely do racku mají elegantní čelní panel s barevným LCD displejem pro monitoring, menu a diagnostiku. Všechny modely splňují standard SMPTE ST-2110 včetně synchronizace PTP a podporují NMOS, takže spojení lze navazovat z panelu video routeru. Modely 2110 IP Mini jsou tak malé, že je lze schovat za jiné zařízení; modely do racku se nastavují přímo z čelního panelu.

Převodníky Blackmagic 2110 IP začleňují zařízení SDI do video infrastruktury SMPTE-2110 a nabízejí cenově dostupnou cestu, jak na tuto technologii převést veškerou techniku. Stačí je připojit k přepínačům, diskovým rekordérům, streamovacím procesorům, kamerám, monitorům a dalším zařízením. Standard SMPTE ST-2110 určuje přenos, synchronizaci a popis 10bitového videa, zvuku a doplňkových dat v IP sítích. Převodníky umějí resynchronizovat vstupy SDI na hodiny PTP nebo synchronizovat externí zařízení referenčním výstupem odvozeným z PTP. Podporují 10bitové video a standardy SD, HD a Ultra HD až 2160p60; při změně vstupu se samy přepnou na nový standard a vícekanálové modely mohou mít na každém kanálu jiný standard.

Převodníky Blackmagic 2110 IP existují v provedení s konektory RJ-45 pro běžné kabely Cat6 nebo se sloty SFP pro optické moduly. Kabely Cat6 výrazně snižují náklady na systém SMPTE-2110 – snadno se vyrábějí a 10G ethernetové switche jsou běžně dostupné. Velkou výzvou technologie SMPTE-2110 bývá nutnost mít po ruce IT technika, který udrží IP video systém v chodu. Převodníky Blackmagic tento problém řeší, protože je lze propojit stylem bod-bod bez složitého síťového switche. I tak zůstávají výhody IP videa SMPTE-2110: jednoduché ethernetové kabely, napájení po kabelu a obousměrné video.

Ve větších systémech SMPTE-2110, například ve vysílání, se veškerá technika zapojí do síťového switche a spojení mezi zařízeními se navazují jeho konfiguračním nástrojem, podobně jako u klasického video routeru. Produkty Blackmagic 2110 IP podporují také protokol NMOS: nastavení je složitější, zato nabízí velkou volnost. Díky NMOS mohou všechna zařízení 2110 IP spolupracovat jako jeden velký virtuální router; směrovat zdroje v sítích 2110 IP umí i aplikace Videohub Smart Control, která funguje jako řadič NMOS.

Díky 10G Ethernetu mohou být video produkty Blackmagic SMPTE-2110 menší, úspornější a dostupnější a mohou se napájet po síťovém kabelu. Pro nekomprimované 10bitové Ultra HD nad 30 snímků za sekundu ale 10G Ethernet nemá dost přenosové kapacity. Řešením je kodek Blackmagic IP10: má nízkou latenci 8 vzorků, je postavený na otevřeném standardu bez licenčních poplatků a jako nenáročný kodek spotřebuje v FPGA jen velmi málo energie, takže kompatibilní produkty SMPTE-2110 zůstávají cenově dostupné.

Vlastnosti převodníků Blackmagic 2110 IP

• Všechny převodníky splňují standard IP videa SMPTE-2110
• Na výběr miniaturní převodníky i modely do 19″ racku
• Využívají běžně dostupné sítě 10G Ethernet pro úspornou instalaci
• Resynchronizace vstupů SDI na hodiny PTP
• Podpora NMOS pro vytvoření virtuálního routeru
• Kodek Blackmagic IP10 s nízkou latencí a otevřeným standardem
• Všechny standardy SD, HD a Ultra HD až 2160p60
