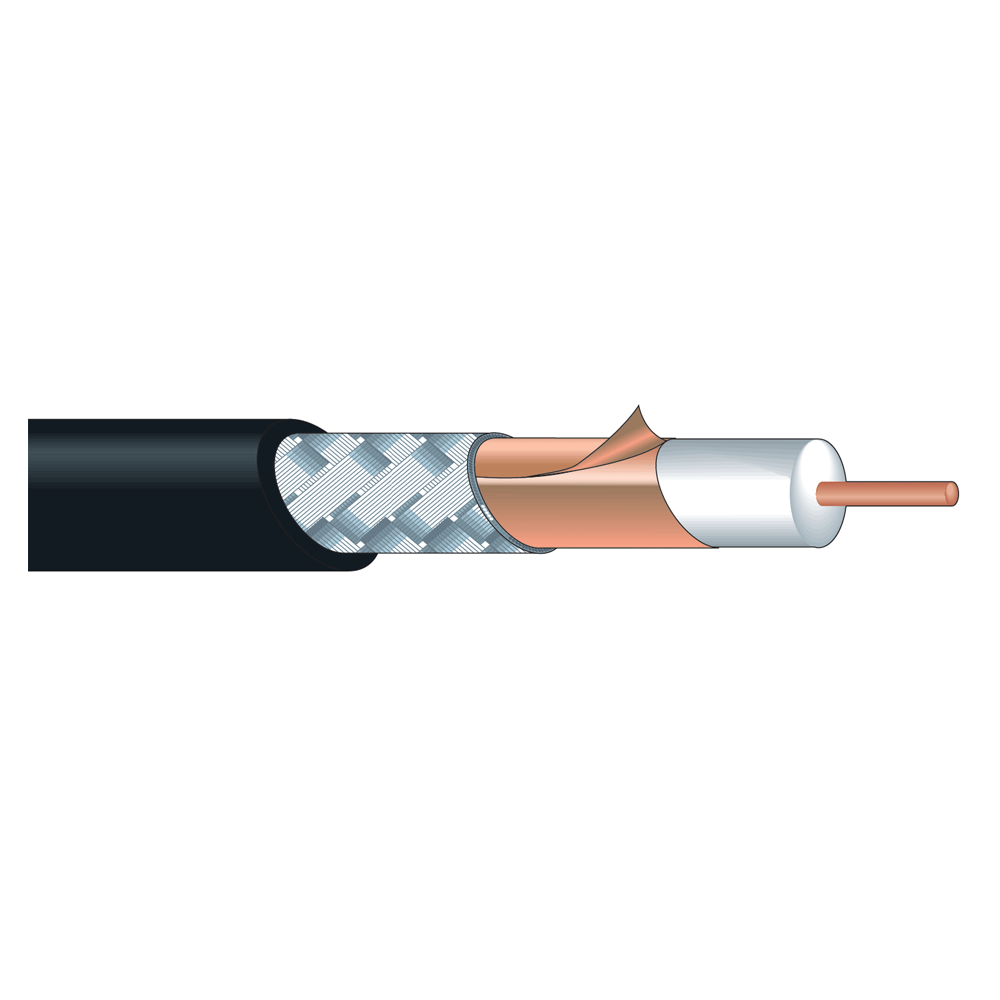

Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabel na míru
Náhled vámi zvoleného kabelu
Kód zboží: KAT-13074
Nakonfigurujte si kabel přímo na míru online a my jej následně pro vás do 1–3 pracovních dní vyrobíme.
0 Kč s DPH
0 Kč bez DPH
Popis produktu
Popis produktu
Profesionální 75ohmový koaxiální kabel Canare L-5.5CUHD z řady Ultra Coax pro 12G-SDI / 4K-UHD podle SMPTE ST 2082-1. Vhodný pro delší 12G-SDI trasy, orientačně až do 102 m v závislosti na použité technice a celé signálové trase.
Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabel na míru
12G-SDI 4K-UHD
až 102 m
orientační max. délka podle parametrů kabelu
Standard
SMPTE 2082-1
pro 12G-SDI přenosy a 4K-UHD video
Průměr kabelu
7,7 mm
silnější Ultra Coax pro delší 12G-SDI trasy
Konfigurace
na míru
zvolíte délku, konektory a barvu krytek
Canare L-5.5CUHD je profesionální 75ohmový digitální video koaxiální kabel z řady Ultra Coax, navržený pro náročné 12G-SDI / 4K-UHD aplikace podle specifikace SMPTE ST 2082-1. Oproti tenčím 12G-SDI kabelům nabízí nižší útlum, větší přenosovou rezervu a je vhodný pro delší kabelové trasy ve studiu, režii, instalaci nebo mezi profesionálními video zařízeními.
Pro 12G-SDI / 4K-UHD je orientační maximální přenosová vzdálenost až 102 m podle katalogových parametrů Canare. V praxi může výsledná spolehlivost záviset na použité technice, receiveru, kvalitě signálu, konektorech a celé signálové trase.
Kabel je vyráběn na míru podle zvolené konfigurace. Přímo u produktu si vyberete požadovanou délku, dostupné konektory a barvu krytek. Díky průměru 7,7 mm a nízkému útlumu je L-5.5CUHD vhodnou volbou tam, kde je prioritou stabilní 12G-SDI přenos na delší vzdálenost.
Hlavní vlastnosti
- profesionální 75ohmový koaxiální kabel Canare L-5.5CUHD,
- řada Ultra Coax speciálně navržená pro 12G-SDI,
- vhodné pro 12G-SDI / 4K-UHD podle SMPTE ST 2082-1,
- orientační přenosová vzdálenost 12G-SDI až 102 m,
- vnější průměr kabelu 7,7 mm,
- hmotnost 7,1 kg / 100 m,
- impedance 75 ohmů,
- kapacita 52 pF/m,
- útlum 39,5 dB / 100 m při 6 GHz,
- výroba na míru podle zvolené délky a osazení.
Typické použití
- 12G-SDI a 4K-UHD video propojení,
- delší SDI trasy ve studiu, režii nebo instalaci,
- propojení kamer, monitorů, rekordérů, převodníků a routerů,
- rackové propojení a pevné technické instalace,
- HDTV, 3G-SDI, HD/SD-SDI, PAL a NTSC analogové video,
- satelitní aplikace, TELCO a testovací zařízení.
Podporované standardy
Kabel je vhodný pro použití v souladu se specifikacemi SMPTE ST 2082-1, SMPTE ST 424M, SMPTE ST 292M, SMPTE ST 344M a SMPTE 259M.
Technické parametry
| Typ kabelu | Canare L-5.5CUHD Ultra Coax |
|---|---|
| Standardně vyráběné délky | 100 / 200 / 500 / 1000 m |
| Impedance | 75 ohmů |
| Průměr kabelu | 7,7 mm |
| Hmotnost | 7,1 kg / 100 m |
| Centrální vodič | 1 / 1,35 mm |
| Celkový průměr centrálního vodiče | 1,35 mm |
| Průměr pěnového dielektrika | 5,55 mm |
| Odpor centrálního vodiče | 12,8 ohm/km |
| Odpor vnějšího vodiče | 10,3 ohm/km |
| Kapacita | 52 pF/m |
| Útlum | 39,5 dB / 100 m @ 6 GHz |
Maximální přenosová vzdálenost podle formátu videa
| Rychlost přenosu | Specifikace | Typické použití | Max. délka kabelu |
|---|---|---|---|
| 143 Mb/s | SMPTE 259M | kompozitní NTSC | 769 m |
| 177 Mb/s | SMPTE 259M | kompozitní PAL | 697 m |
| 270 Mb/s | SMPTE 259M | komponentní 4:2:2 | 599 m |
| 360 Mb/s | SMPTE 259M | komponentní 4:2:2 16:9 | 491 m |
| 540 Mb/s | SMPTE ST 344M | SDI | 400 m |
| 1,5 Gb/s | SMPTE ST 292M | HD-SDI 1080i | 155 m |
| 3 Gb/s | SMPTE ST 424M | 3G-SDI 1080p | 161 m |
| 12 Gb/s | SMPTE ST 2082-1 | 12G-SDI 4K-UHD | 102 m |
Uvedené maximální délky jsou orientační a vycházejí z parametrů kabelu pro daný přenosový formát. Nejde o garantovanou skutečnou vzdálenost; v praxi záleží také na použité technice, receiveru, konektorech, kvalitě signálu a celém zapojení.
