Canare L-2.5CHD tenký instalační 12G/3G-SDI kabel na míru

Tenký 75ohmový instalační koaxiální kabel Canare L-2.5CHD Super Coax na míru. Vhodný pro 3G-SDI/HD-SDI instalace a při odpovídající technice také pro 12G-SDI přenos až přibližně do 43 m.

Canare L-2.5CHD tenký instalační 12G/3G-SDI kabel na míru

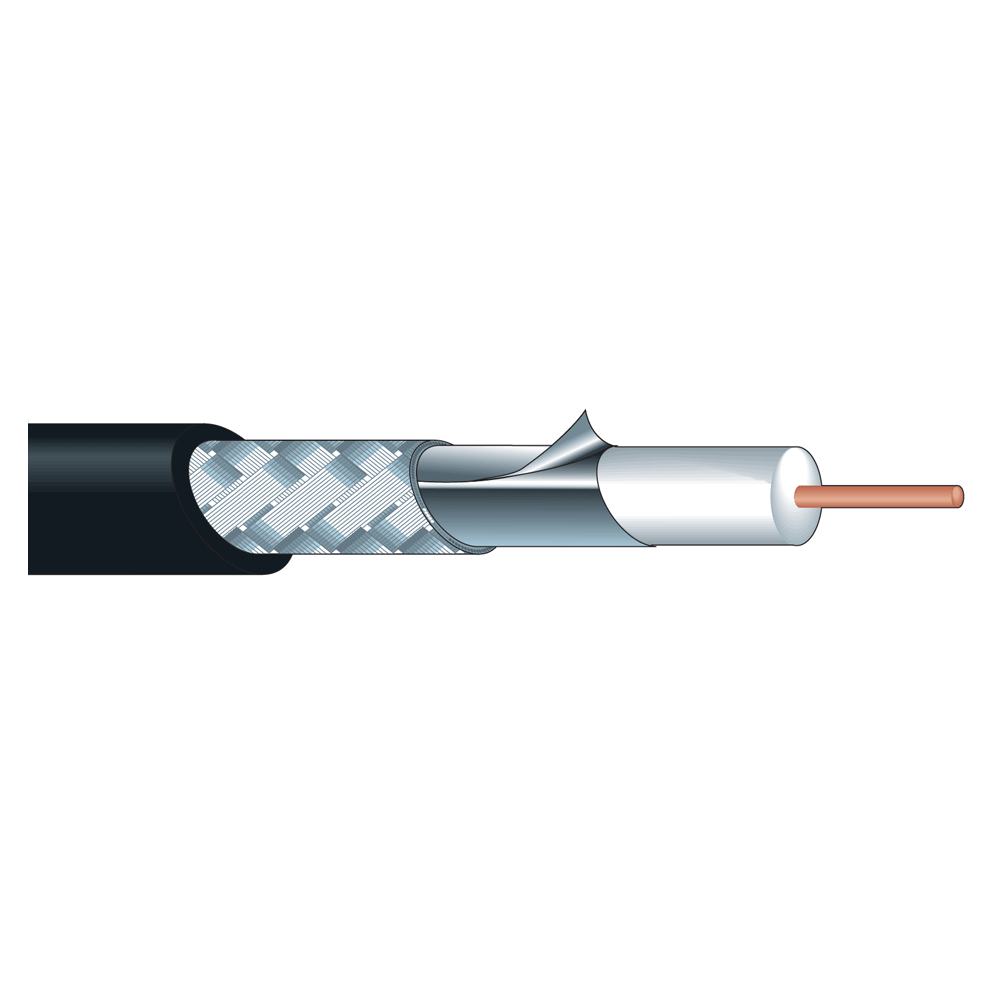

Canare L-2.5CHD je tenký 75ohmový instalační koaxiální kabel z řady Super Coax, navržený pro přenos profesionálních SDI video signálů. Díky nízkému útlumu, pěnové PE izolaci, pevnému středovému vodiči a stínění kombinujícímu hliníkovou fólii s hustým pocínovaným měděným opletením je vhodný zejména pro pevné 3G-SDI/HD-SDI instalace.

Canare u kabelu L-2.5CHD uvádí také 12G-SDI řešení s Micro BNC konektory a sweep test až do 12 GHz. Typická přenosová vzdálenost pro 12G-SDI 4K-UHD je podle metodiky Canare přibližně 43 m, u 3G-SDI 1080p přibližně 69 m. Skutečná použitelná vzdálenost se vždy odvíjí také od konkrétní kamery, převodníku, monitoru, routeru nebo jiného přijímače signálu.

Kabel je vyráběn na míru podle zvolené konfigurace. Přímo u produktu si vyberete požadovanou délku a dostupné konektory. Výsledný kabel tak můžete připravit pro pevnou SDI kabeláž ve studiu, režii, technologické místnosti, racku nebo instalační sestavě.

Hlavní vlastnosti

• tenký 75ohmový instalační koaxiální kabel Canare L-2.5CHD,
• řada Canare Super Coax / Super Low Loss Coax,
• vhodný zejména pro 3G-SDI/HD-SDI instalace,
• při odpovídající technice a konektorech použitelný také pro 12G-SDI,
• typická vzdálenost 12G-SDI 4K-UHD přibližně 43 m,
• typická vzdálenost 3G-SDI 1080p přibližně 69 m,
• vnější průměr kabelu 4,2 mm,
• pěnová PE izolace a pevný středový vodič,
• hliníková fólie a husté pocínované měděné opletení,
• výroba na míru podle zvolené délky a osazení.

Typické použití

• pevné SDI instalace ve studiu nebo režii,
• propojení kamer, monitorů, rekordérů, routerů a převodníků,
• racková a technologická kabeláž,
• HD-SDI a 3G-SDI signálové trasy,
• kratší 12G-SDI trasy při vhodné technice a konektorech,
• instalace, kde je potřeba tenký nízkoztrátový koaxiální kabel.

Technické parametry

Typická přenosová vzdálenost podle formátu videa

Uvedené přenosové vzdálenosti jsou typické hodnoty podle metodiky Canare/SMPTE a nejsou automatickou garancí skutečné vzdálenosti v každé sestavě. Reálný výsledek závisí na použité technice, konektorech, kvalitě zakončení a ekvalizačních možnostech přijímače. Kabel je určen především pro pevné instalace; výrobce doporučuje vyhnout se opakovanému ohýbání a nadměrnému mechanickému tlaku.
