Canare L-2.5CHWS HD-SDI flexibilní kabel na míru

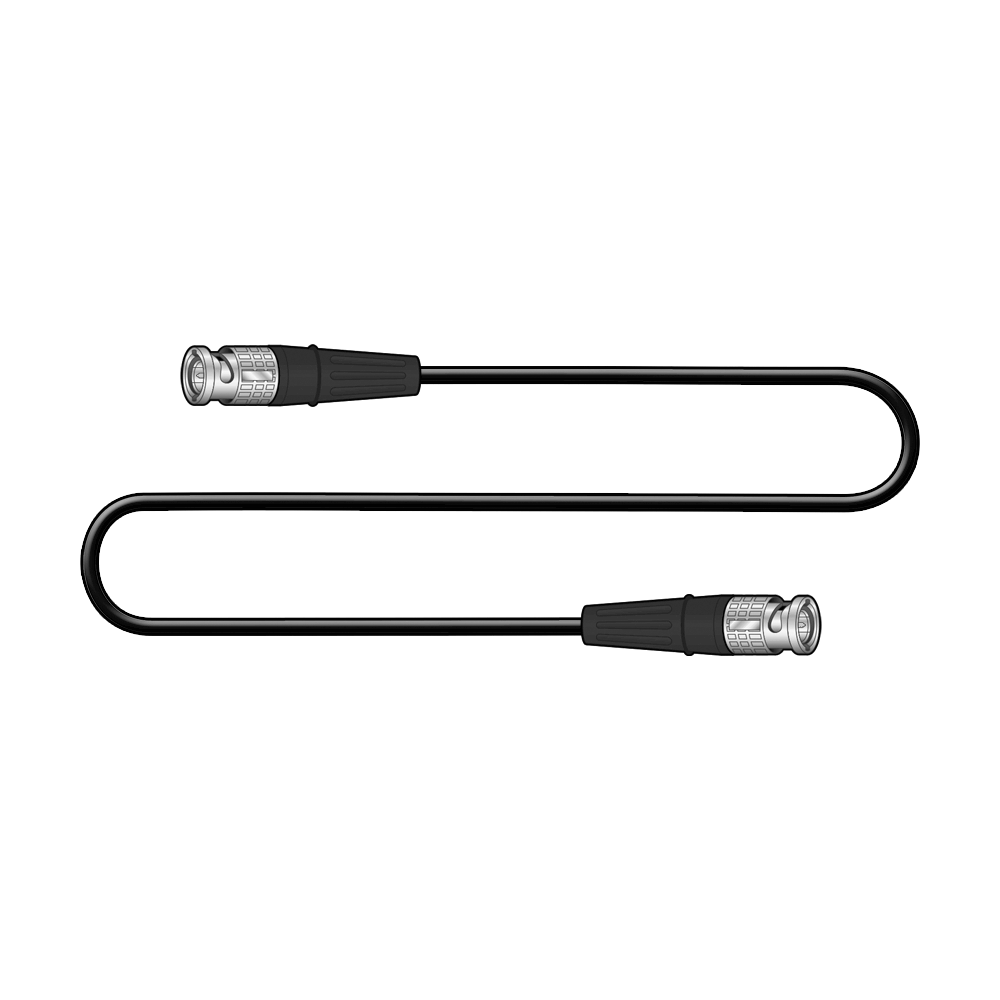

Náhled vámi zvoleného kabelu
Kód zboží: KAT-14413
Nakonfigurujte si kabel přímo na míru online a my jej následně pro vás do 1–3 pracovních dní vyrobíme.
0 Kč s DPH
0 Kč bez DPH
Popis produktu
Popis produktu
Flexibilní 75ohmový koaxiální kabel Canare L-2.5CHWS s nízkými ztrátami pro SD/HD/3G-SDI a krátké 12G-SDI trasy až do 32 m. Kabel si nakonfigurujete přímo na míru: zvolíte délku, konektory a barvu krytek.
Canare L-2.5CHWS HD-SDI flexibilní kabel na míru
12G-SDI 4K-UHD
až 32 m
orientační max. délka podle parametrů kabelu
Průměr kabelu
4,2 mm
tenčí flexibilní kabel pro mobilní sestavy
Konstrukce
flexibilní
odolné proti opakovanému ohýbání
Konfigurace
na míru
zvolíte délku, konektory a barvu krytek
Canare L-2.5CHWS je flexibilní a odolný 75ohmový koaxiální kabel s nízkými ztrátami, vhodný pro profesionální video aplikace SD/HD/3G-SDI a pro kratší 12G-SDI trasy. Díky vnějšímu průměru 4,2 mm, pramencovému středovému vodiči a vysoké odolnosti proti opakovanému ohýbání se hodí zejména pro mobilní použití, kamerové sestavy, monitoring, režie a studiové propojení.
Pro 12G-SDI 4K-UHD je orientační maximální přenosová vzdálenost až 32 m podle specifikace SMPTE ST 2082-1. V praxi může výsledná spolehlivost záviset také na použité technice, kvalitě signálu, konektorech a celém zapojení.
Kabel je vyráběn na míru podle zvolené konfigurace. Přímo u produktu si vyberete požadovanou délku, dostupné konektory a barvu krytek. Podle konfigurace může být kabel osazen konektory Canare BCP-B25HW s barevnými krytkami Canare CB02, případně konektory NEUTRIK BNC75BFG7X s krytkami NEUTRIK BST-BNC.
Hlavní vlastnosti
- flexibilní 75ohmový koaxiální kabel Canare L-2.5CHWS,
- vnější průměr kabelu 4,2 mm,
- nízký útlum a vysoká odolnost proti opakovanému ohýbání,
- pramencový centrální vodič,
- dvojité opletené stínění s vysokou hustotou,
- silná pěnová izolace,
- vhodné pro SD-SDI, HD-SDI, 3G-SDI a kratší 12G-SDI trasy,
- výroba na míru podle zvolené délky a osazení.
Typické použití
- HD/SD-SDI video,
- 3G-SDI a krátké 12G-SDI propojení,
- HDTV a studiové video řetězce,
- analogové video PAL a NTSC,
- satelitní aplikace, TELCO a testovací zařízení,
- mobilní produkce, kamerové sestavy, režie a monitoring.
Podporované standardy
Kabel je vhodný pro použití v souladu se specifikacemi SMPTE 259M, SMPTE ST 344M, SMPTE ST 292M, SMPTE ST 424M a SMPTE ST 2082-1.
Maximální přenosová vzdálenost podle formátu videa
| Rychlost přenosu | Specifikace | Typické použití | Max. délka kabelu |
|---|---|---|---|
| 143 Mb/s | SMPTE 259M | kompozitní NTSC | 275 m |
| 177 Mb/s | SMPTE 259M | kompozitní PAL | 247 m |
| 270 Mb/s | SMPTE 259M | komponentní 4:2:2 | 198 m |
| 360 Mb/s | SMPTE 259M | komponentní 4:2:2 16:9 | 171 m |
| 540 Mb/s | SMPTE ST 344M | SDI | 138 m |
| 1,5 Gb/s | SMPTE ST 292M | HD-SDI 1080i | 53 m |
| 3 Gb/s | SMPTE ST 424M | 3G-SDI 1080p | 54 m |
| 12 Gb/s | SMPTE ST 2082-1 | 12G-SDI 4K-UHD | 32 m |
Uvedené maximální délky jsou orientační a vycházejí z parametrů kabelu pro daný přenosový formát. V praxi může výsledná spolehlivost záviset také na použité technice, konektorech, kvalitě signálu a celém zapojení.
