Canare L-4.5CHWS HD-SDI flexibilní kabel na míru

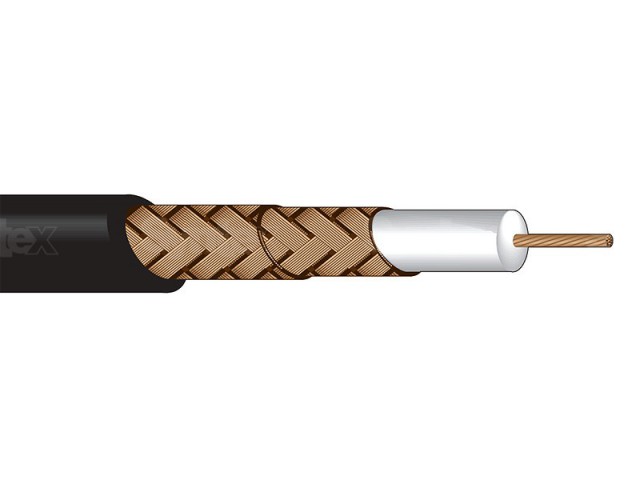

Náhled vámi zvoleného kabelu
Kód zboží: KAT-12543
Nakonfigurujte si kabel přímo na míru online a my jej následně pro vás do 1–3 pracovních dní vyrobíme.
0 Kč s DPH
0 Kč bez DPH
Popis produktu
Popis produktu
Flexibilní profesionální 75ohmový koaxiální kabel Canare L-4.5CHWS pro SD/HD/3G-SDI a kratší 12G-SDI trasy. Vhodný pro delší HD a 3G-SDI propojení, orientačně až do 90 m pro 3G-SDI / HD 1080p a až do 50 m pro 12G-SDI / 4K-UHD.
Canare L-4.5CHWS HD-SDI flexibilní kabel na míru
3G-SDI / HD 1080p
až 90 m
orientační max. délka podle parametrů kabelu
Průměr kabelu
7,2 mm
robustnější konstrukce pro delší SDI trasy
12G-SDI 4K-UHD
až 50 m
orientační max. délka podle parametrů kabelu
Konfigurace
na míru
zvolíte délku, konektory a barvu krytek
Canare L-4.5CHWS je flexibilní a odolný 75ohmový koaxiální kabel pro profesionální SD/HD/3G-SDI video aplikace a kratší 12G-SDI trasy. Oproti tenčím kabelům nabízí robustnější konstrukci, nižší ztráty a větší rezervu pro delší kabelové trasy. Hodí se pro kamerové sestavy, režie, monitoring, studiové propojení, mobilní produkci i technické instalace, kde je důležitá spolehlivost signálu a odolnost při časté manipulaci.
Pro 3G-SDI / HD 1080p je orientační maximální přenosová vzdálenost až 90 m podle parametrů kabelu pro daný formát. Pro 12G-SDI / 4K-UHD uvádí katalog Canare orientační maximální vzdálenost až 50 m. V praxi může výsledná spolehlivost záviset také na použité technice, kvalitě signálu, konektorech a celém zapojení.

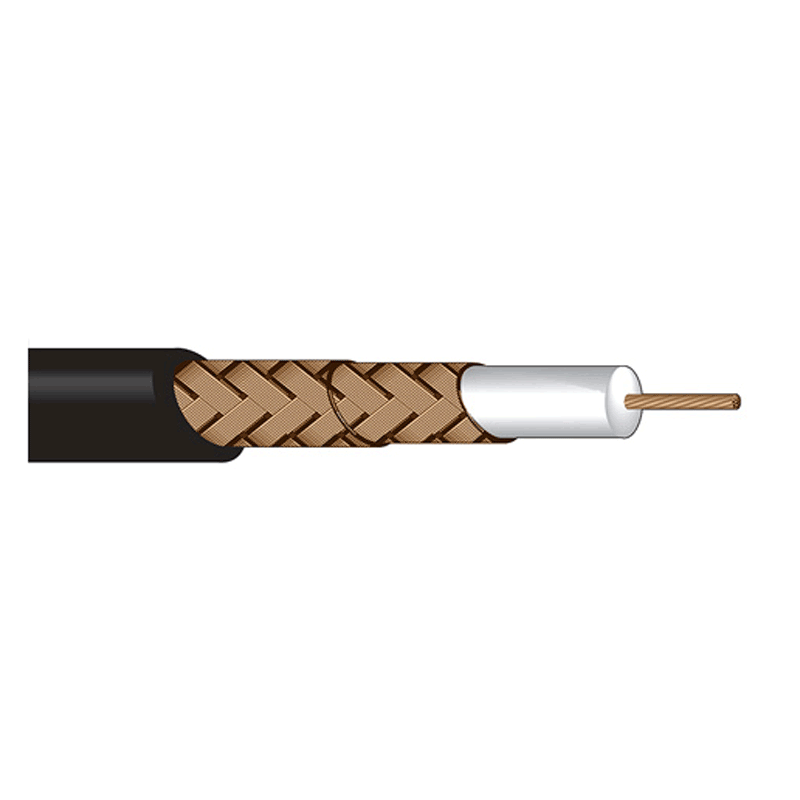

Kabel je vyráběn na míru podle zvolené konfigurace. Přímo u produktu si vyberete požadovanou délku, dostupné konektory a barvu krytek. Díky pramencovému centrálnímu vodiči, dvojitému opletenému stínění s vysokou hustotou a silné pěnové izolaci je kabel vhodný i pro mobilní nasazení a opakované ohýbání.
Hlavní vlastnosti
- flexibilní 75ohmový koaxiální kabel Canare L-4.5CHWS,
- vnější průměr kabelu 7,2 mm,
- nízký útlum a robustnější konstrukce pro delší SDI trasy,
- vysoká odolnost proti opakovanému ohýbání,
- pramencový centrální vodič,
- dvojité opletené stínění s vysokou hustotou,
- silná pěnová izolace,
- vhodné pro SD-SDI, HD-SDI, 3G-SDI a kratší 12G-SDI trasy,
- výroba na míru podle zvolené délky a osazení.
Typické použití
- HD/SD-SDI video,
- 3G-SDI a HD 1080p propojení,
- HDTV a studiové video řetězce,
- analogové video PAL a NTSC,
- satelitní aplikace, TELCO a testovací zařízení,
- kamerové sestavy, režie, monitoring, mobilní produkce a instalace.
Podporované standardy
Kabel je vhodný pro použití v souladu se specifikacemi SMPTE 259M, ITU-R BT.601, SMPTE 344M, SMPTE 292M a SMPTE 424M.
Technické parametry
| Standardně vyráběné délky | 100 / 200 m |
|---|---|
| Průměr pláště | 7,2 mm |
| Hmotnost kabelu | 6,6 kg / 100 m |
| Střední vodič | 7 / 0,34 mm |
| Celkový průměr centrálního vodiče | 1,02 mm |
| Průměr pěnového dielektrika | 4,57 mm |
| Odpor centrálního vodiče | 3,3 ohm / 100 m |
| Odpor vnějšího vodiče | 0,8 ohm / 100 m |
| Statická kapacita | 53 pF/m |
| Útlum | 22,8 dB / 100 m |
Maximální přenosová vzdálenost podle formátu videa
| Rychlost přenosu | Specifikace | Typické použití | Max. délka kabelu |
|---|---|---|---|
| 143 Mb/s | SMPTE 259M | kompozitní NTSC | 447 m |
| 177 Mb/s | ITU-R BT.601 | kompozitní PAL | 405 m |
| 270 Mb/s | SMPTE 259M | komponentní 4:2:2 | 322 m |
| 360 Mb/s | SMPTE 259M | komponentní 4:2:2 16:9 | 280 m |
| 540 Mb/s | SMPTE 344M | SDI | 225 m |
| 1,5 Gb/s | SMPTE 292M | HD-SDI | 87 m |
| 3,0 Gb/s | SMPTE 424M | HD 1080p | 90 m |
| 12 Gb/s | SMPTE ST 2082-1 | 12G-SDI 4K-UHD | 50 m |
Uvedené maximální délky jsou orientační a vycházejí z parametrů kabelu pro daný přenosový formát. V praxi může výsledná spolehlivost záviset také na použité technice, konektorech, kvalitě signálu a celém zapojení.
