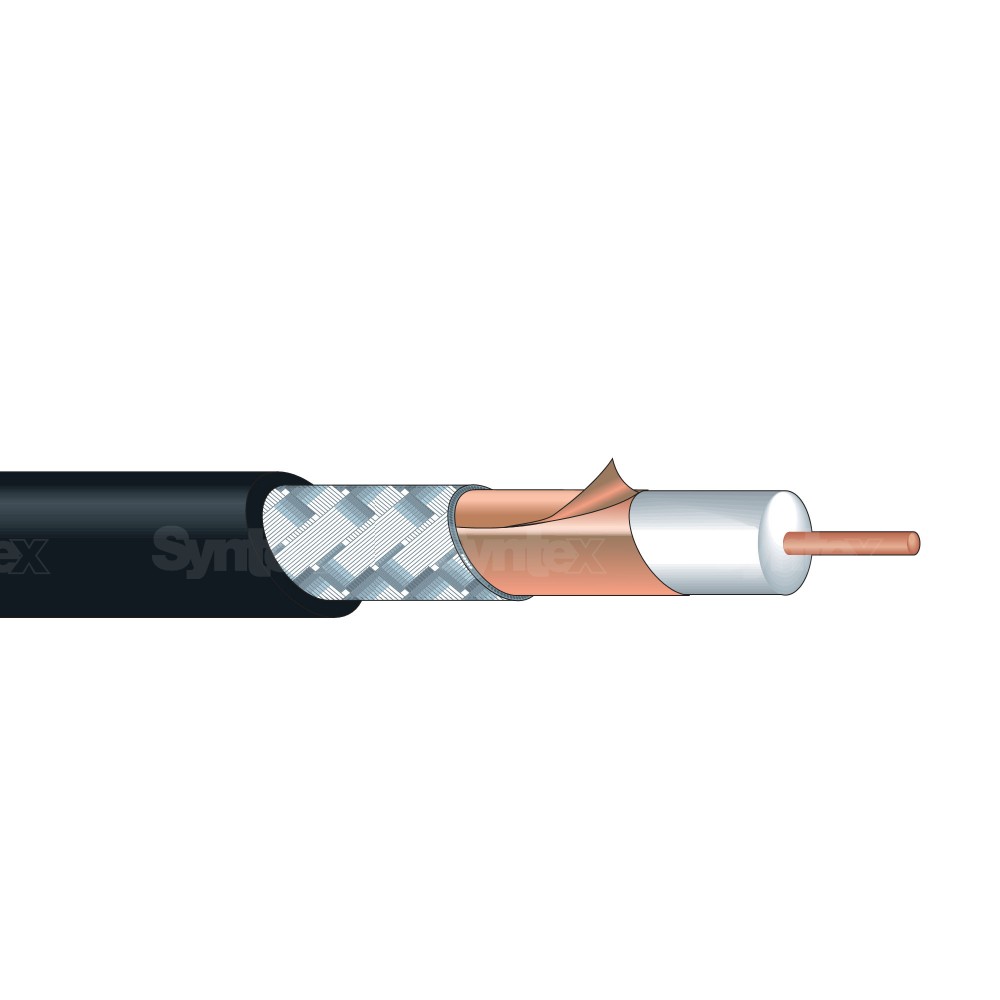

Canare L-3.3CUHD 12G-SDI Ultra Coax kabel na míru

Náhled vámi zvoleného kabelu Kód zboží: KAT-14215

Nakonfigurujte si kabel přímo na míru online a my jej následně pro vás do 1–3 pracovních dní vyrobíme.

0 Kč s DPH 0 Kč bez DPH
Přidat do košíku
Popis produktu

Popis produktu

Speciální 75ohmový koaxiální kabel Canare L-3.3CUHD pro 12G-SDI / 4K-UHD podle SMPTE ST 2082-1. Umožňuje vedení 12G-SDI signálu orientačně až do 58 m v závislosti na použité technice a celé signálové trase.

Canare L-3.3CUHD 12G-SDI Ultra Coax kabel na míru

12G-SDI 4K-UHD
až 58 m
orientační max. délka podle techniky a trasy
Standard
SMPTE 2082-1
pro 12G-SDI přenosy a 4K-UHD video
Průměr kabelu
5,5 mm
Ultra Coax konstrukce pro 12G-SDI signál
Konfigurace
na míru
zvolíte délku, konektory a barvu krytek

Canare L-3.3CUHD je speciální 75ohmový koaxiální kabel pro profesionální 12G-SDI / 4K-UHD aplikace podle specifikace SMPTE ST 2082-1. Je určený pro situace, kde je potřeba spolehlivě vést 12G-SDI signál na delší vzdálenost než u běžných tenčích SDI kabelů, ale zároveň zachovat rozumný průměr kabelu pro praktické použití v produkci, studiu nebo instalaci.

Pro 12G-SDI je orientační maximální přenosová vzdálenost až 58 m v závislosti na použité technice, kvalitě signálu, konektorech a celé signálové trase. Díky průměru 5,5 mm a hmotnosti 4,1 kg / 100 m může být kabel vhodnou volbou pro 4K-UHD propojení, kde je potřeba kombinace vyšší přenosové rezervy a stále relativně kompaktního provedení.

Kabel je vyráběn na míru podle zvolené konfigurace. Přímo u produktu si vyberete požadovanou délku, dostupné konektory a barvu krytek. Výsledný kabel tak můžete přizpůsobit konkrétní kameře, monitoru, převodníku, režii, racku nebo pevné instalaci.

Hlavní vlastnosti

  • speciální 75ohmový koaxiální kabel Canare L-3.3CUHD,
  • určeno pro 12G-SDI / 4K-UHD podle SMPTE ST 2082-1,
  • orientační přenosová vzdálenost 12G-SDI až 58 m,
  • vnější průměr kabelu 5,5 mm,
  • hmotnost 4,1 kg / 100 m,
  • impedance 75 ohmů,
  • kapacita 55 pF/m, tedy 55 nF/km při 1 kHz,
  • útlum 68,5 dB / 100 m při 6 GHz,
  • výroba na míru podle zvolené délky a osazení.

Typické použití

  • 12G-SDI a 4K-UHD video propojení,
  • kamery, monitory, rekordéry a převodníky,
  • studiové a režijní video řetězce,
  • rackové propojení a technické instalace,
  • delší SDI trasy, kde je potřeba vyšší rezerva pro 12G-SDI signál.

Technické parametry

Typ kabelu Canare L-3.3CUHD Ultra Coax
Standard SMPTE ST 2082-1
Impedance 75 ohmů
Průměr kabelu 5,5 mm
Hmotnost 4,1 kg / 100 m
Centrální vodič 1 / 0,75 mm
Celkový průměr centrálního vodiče 0,75 mm
Průměr pěnového dielektrika 3,3 mm
Odpor centrálního vodiče ≤ 41,4 ohm/km při 20 °C
Odpor vnějšího vodiče ≤ 14,9 ohm/km při 20 °C
Kapacita 55 pF/m, tedy 55 nF/km při 1 kHz
Útlum 68,5 dB / 100 m @ 6 GHz
Teplotní rozsah -20 °C až +75 °C
12G-SDI přenosová vzdálenost až 58 m v závislosti na použité technice a celé trase

Uvedené hodnoty vycházejí z dostupných parametrů kabelu. Přenosová vzdálenost u 12G-SDI je orientační a může se lišit podle použité techniky, konektorů, kvality signálu a celého zapojení.
